实验 6X15 - CCNP Mutual Redistribution @David

如何制造环路

• 环路的原因：1个网段从EIGRP 重分布进入了 OSPF，边界路由中路由类型为O，然后又从OSPF 重分布进了EIGRP —— 双向重分布
• 重分布能够成功的1个前提是，被重分布的路由协议，和该路由被学到的路由协议一致
  • —— O E2 的AD值，要优于 D EX 的路由，如果对 D EX 重分布，需要保证没有O E2的路由进来

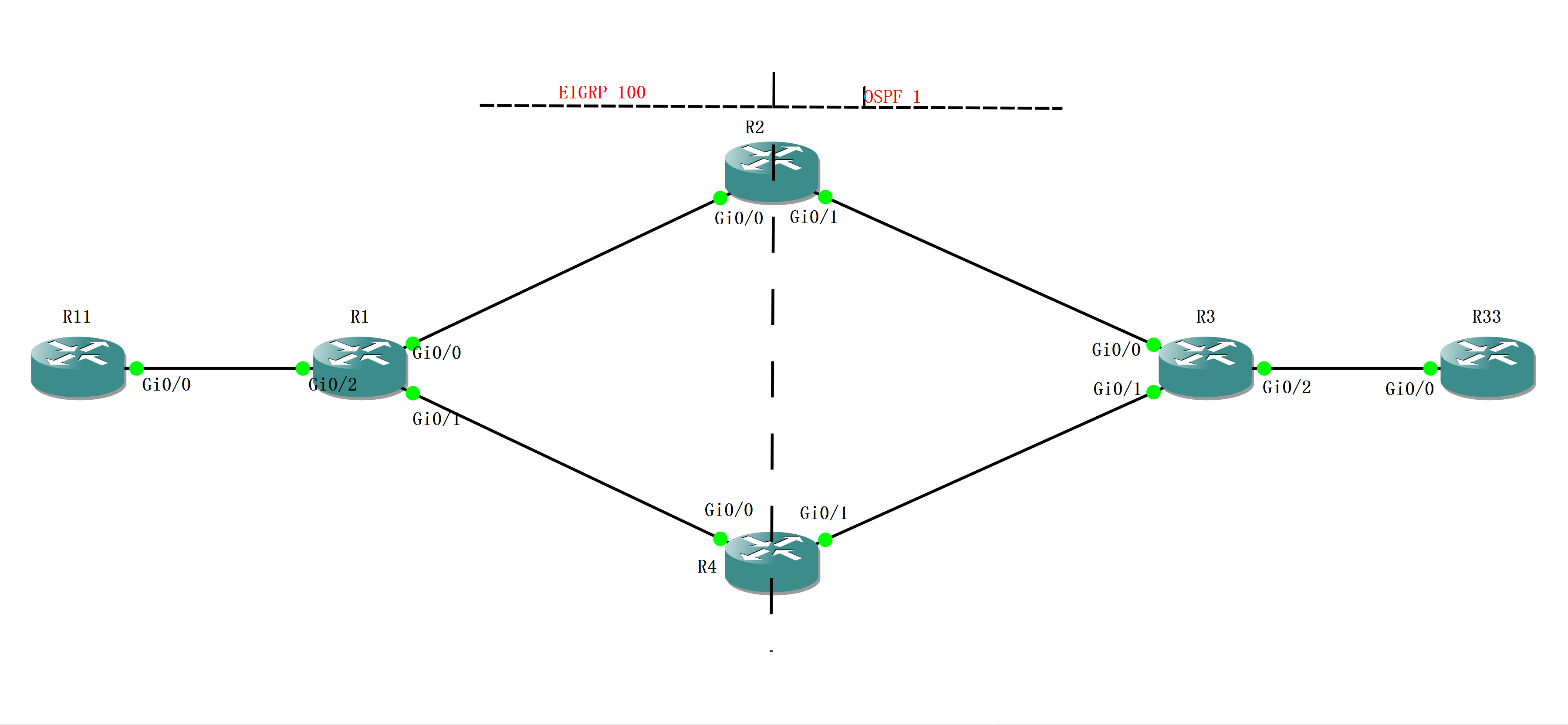

• 上图拓扑中
  • R11的Lo0（11.11.11.11） 通过在EIGRP中 redistribute connect发布，确保在R1 上的路由类型为 D EX
  • 虚线左侧配置EIGRP，虚线右侧配置OSPF
  • R4的G0/0 先shutdown —— 这一步很重要
  • 然后在R2、R4 配置OSPF <-> EIGRP 的重分布
  • R2 会通过D EX 学习到 11.11.11.11 ，然后重分布进入 OSPF，R3 通过 O E2 学习到11.11.11.11，进而R4也通过O E2学习到了11.11.11.11
  • 开启R4 G0/0，因为R4的EIGRP做了对OSPF的重分布，而且11.11.11.11 确实是从OSPF学习到的 —— 所以重分布生效，R1 会收到来自R4 的11.11.11.11 宣告 —— 对于R1来说，从R11学到的11.11.11.11 AD 是170，Metric 是130816，而从R4 学到的路由 AD是170，Metric是3072，于是从R4学到的路由成为最优，进入路由表 —— 于是环路形成

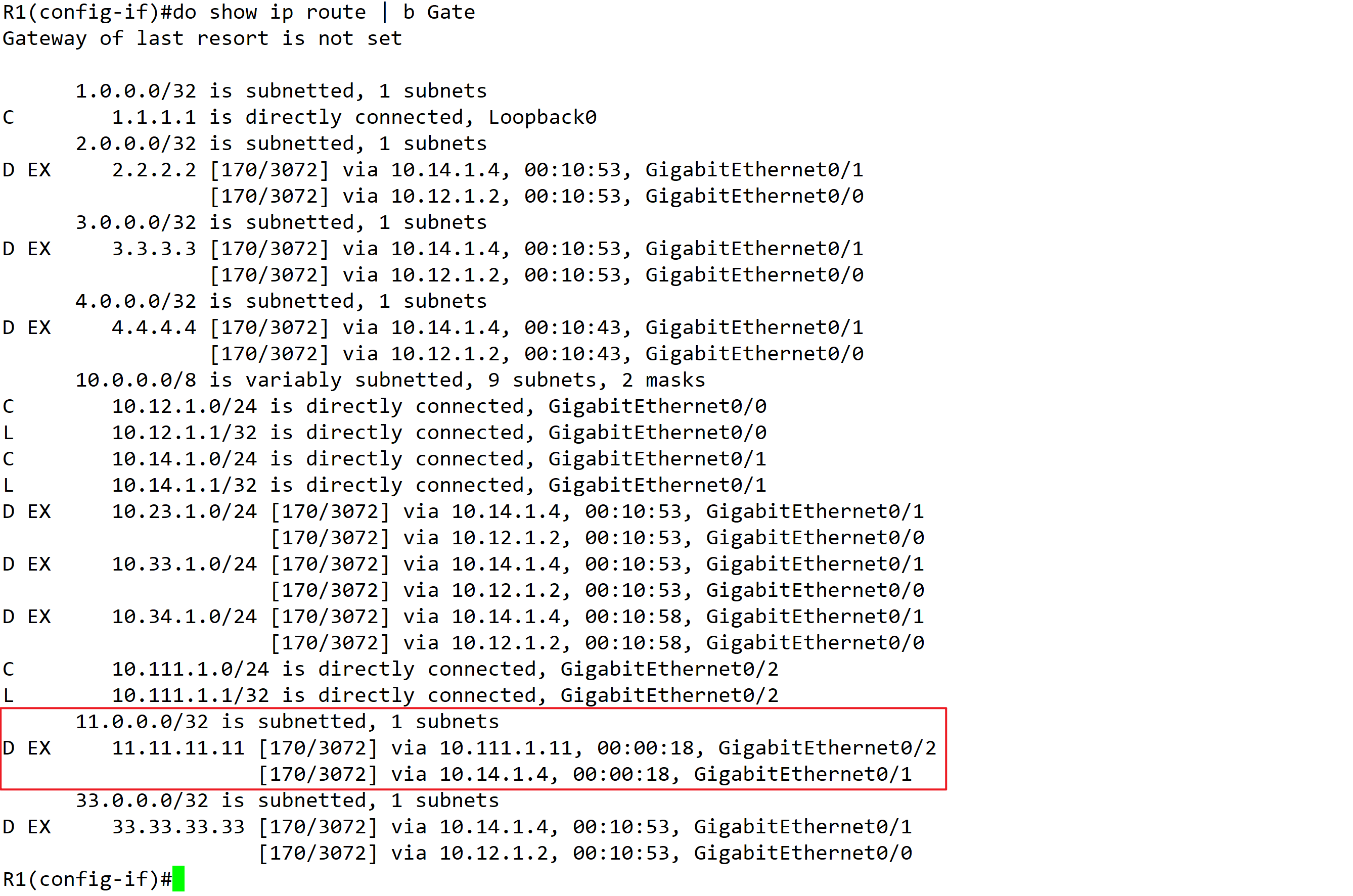

    • 在Metric设置恰当的情况下，还会出现EIGRP的 非等价路由 现象。 即同时显示走R1 和 R4 的路径。—— 最简单的实现方式，在R11 上做静态路由重分布时也使用相同的Metric 参数 ： redistribute connected metric 1000000 1 255 255 1500
    • 关于Metric的计算，请参考 Redistribution Into Eigrp

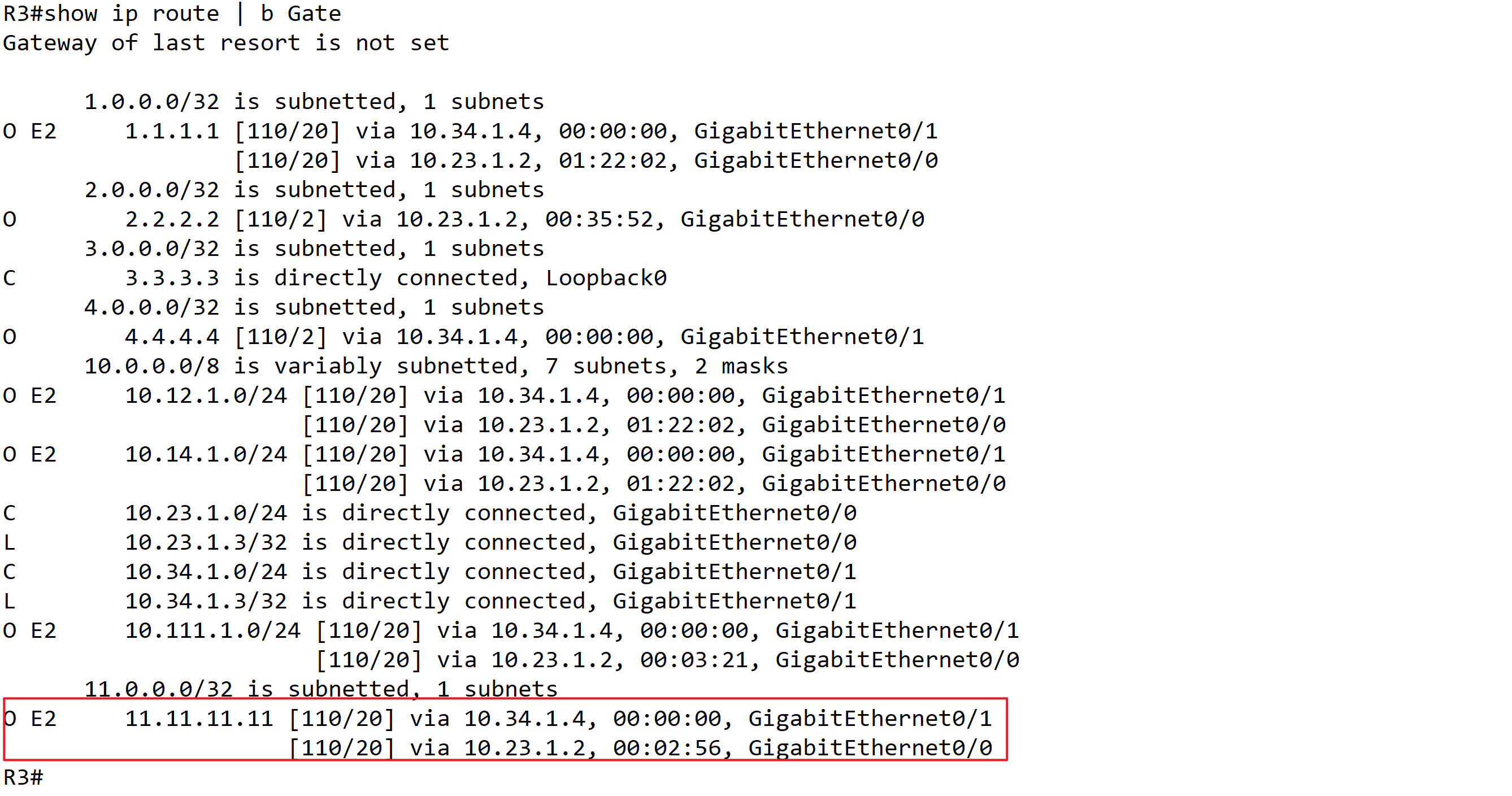

- 假如没有对R4 G0/0 的 shutdown/ no shutdown 操作，R4的11.11.11.11 也会是从D EX 学习到，最终在R3 形成2条OSPF 的等价路由

如何避免环路

• 对来自内、外不同区域的路由，进行Route Tag
• 然后在R2、R4 对称地允许 和 拒绝
  • R2 对 OSPF->EIGRP 设置Tag10，同时拒绝Tag20的路由
  • R4 对 OSPF->EIGRP 设置Tag20，同时拒绝Tag10的路由
  • 这样就避免了将R1-R2-R4的路由，再通过R4发出

R2(config-router)#do show run | b router eigrp
router eigrp 100
 network 10.12.1.0 0.0.0.255
 redistribute ospf 1 metric 1000000 1 255 255 1500 route-map OSPF->EIGRP
!
router ospf 1
 redistribute eigrp 100 subnets route-map EIGRP->OSPF
 network 2.2.2.2 0.0.0.0 area 0
 network 10.23.1.0 0.0.0.255 area 0
!
route-map EIGRP->OSPF deny 10
 match tag 20
!
route-map OSPF->EIGRP permit 10
 set tag 10
!
R4(config-route-map)#do show run | b router eigrp
router eigrp 100
 network 10.14.1.0 0.0.0.255
 redistribute ospf 1 metric 1000000 1 255 255 1500 route-map OSPF->EIGRP
!
router ospf 1
 redistribute eigrp 100 subnets route-map EIGRP->OSPF
 network 4.4.4.4 0.0.0.0 area 0
 network 10.34.1.0 0.0.0.255 area 0
!
route-map EIGRP->OSPF deny 10
 match tag 10
!
route-map OSPF->EIGRP permit 10
 set tag 20
!

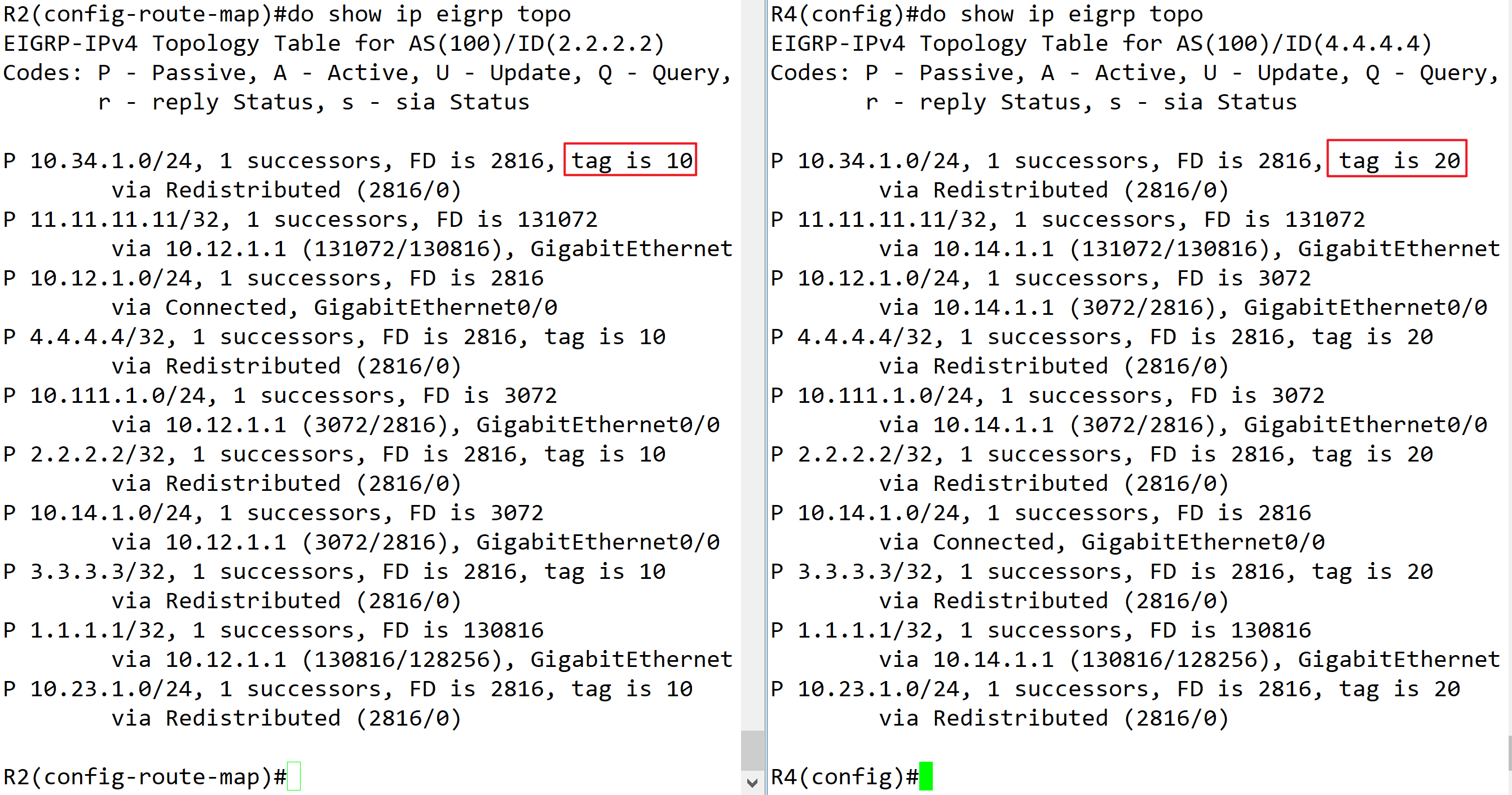

• 效果，R2的EIGRP 中的重分布路由只剩下了Tag为10的

• EIGRP 的特别之处，从D 直接学到的 AD是90， 从 D EX（重分布） 学到的路由是170。 而 OSPF 从O 和 O E2 学到的路由的AD 都是110，但是Metric不同，后者默认是20

这种情况只发生在 OSPF 进 EIGRP吗，EIGRP 进OSPF不会发生？

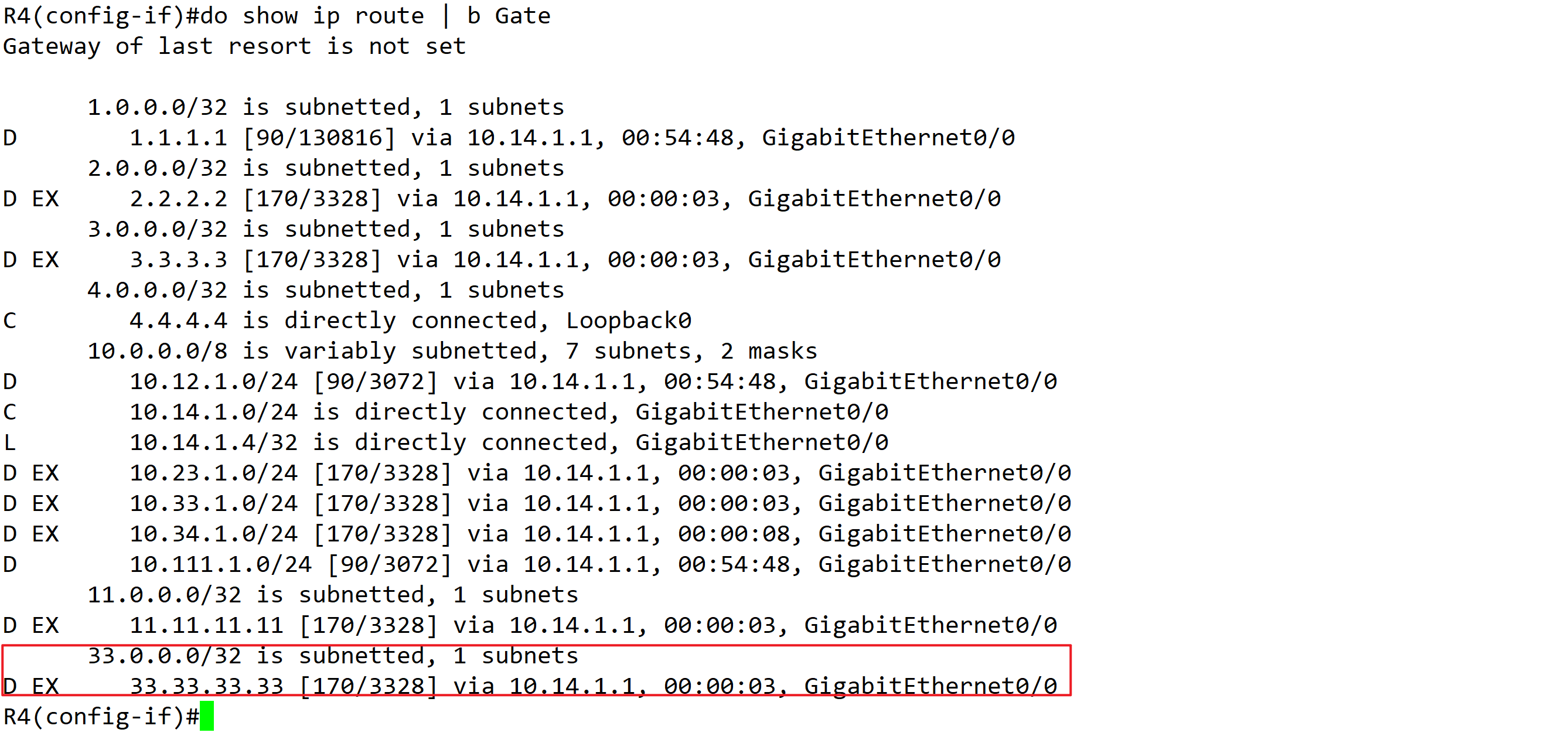

• 我们把R4 的 G0/1 端口断掉，此时R4 会通过左侧R1学习到 D EX的去往R33 —— 33.33.33.33 的路由。再将G0/1 恢复，R4会学习到 AD为110 的来自R3 的OSPF 路由，从而导致R4 上 对EIGRP的重分布失效
• 重述1遍，当前处于路由表中的路由条目的AD值，以及新学到的路由条目的AD值，是影响环路是否可以形成的关键因素
