实验01 - MPLS Basic

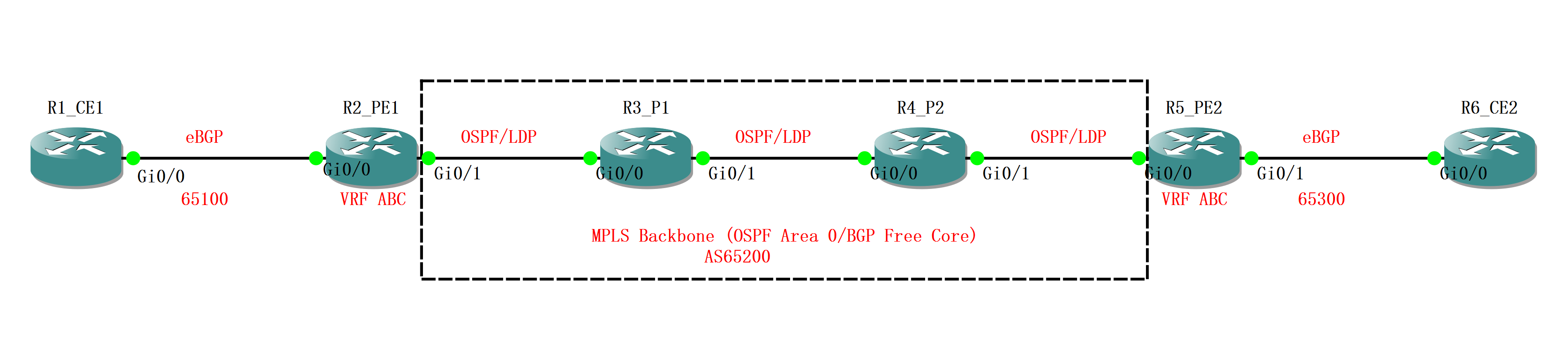

拓扑

配置

几个重点

• VRF BGP
• VRF
• MPLS

校验

• R2的VRF 收到了6.6.6.6 的路由，下一跳是5.5.5.5，但是VRF不知道怎么去到5.5.5.5

• R2的路由表（底层IGP学习得到）中有5.5.5.5 的路由，下一跳是10.23.1.3

• 这个时候就需要依靠MPLS协议。5.5.5.5 对R5来说是已知路由，R5 会通过MPLS发给R4

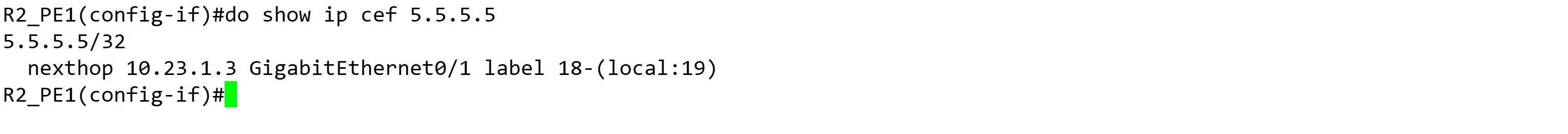

• CE1 发出去往6.6.6.6 的数据时，PE1会先查询VRF，发现下一跳是5.5.5.5 . 通过查看cef，发现需要给数据增加标签18，这个18 是从R3发过来的
  • 1:15:42 说NP开头讲过CEF，NP开头说NA里讲过CEF，但是NA里并没有讲CEF

• R3收到数据包，发现Label IN 是18，然后查自己的 forwarding-table，发现IN 18 对应的 OUT 是18，并且是去往10.34.1.4 R4，于是将Label Out 换成18 ，发给R4

• R4 收到数据包，发现Label Out 是 Pop，于是将Label 拿到，变成了1个纯粹的IP包，发给R5

• R5收到数据包，要做的就是查询VRF，发现去6.6.6.6 需要给到10.56.1.6

• 这样，在ISP 核心网络里，就实现了依赖MPLS 的转发，摆脱了BGP

• 现在有个新的问题，不同的VRF 在宣告相同的网络6.6.6.6。R4 发给R5 不带标签，只有IP的数据包，R5就不知道该给谁了.解决方法是多增加1个标签，来识别这个数据包属于哪个VRF，使得R5 可以识别。这个新增的Label 就叫做VPN Label。
• show mpls forwarding-table vrf ABC —— 可以看到R5 给来自VRF ABC 的6.6.6.6分配的VPN Label
• show mpls ip binding
