实验02 - Mutual Redistribution - 图1

  • 为了固定实验效果，要确保R3比R4先启动
  • 在R3和R4 的EIGRP中，对OSPF进行重分布 ：
    • redistribute ospf 100 metric 1000000 500 255 255 1500 —— 后面这几个值会影响实验结果 —— 需要复习EIGRP的FD，AD、等价路由 相关知识
    • 如果设置的值有差异，可能会只看到走R1的或者只走R4的

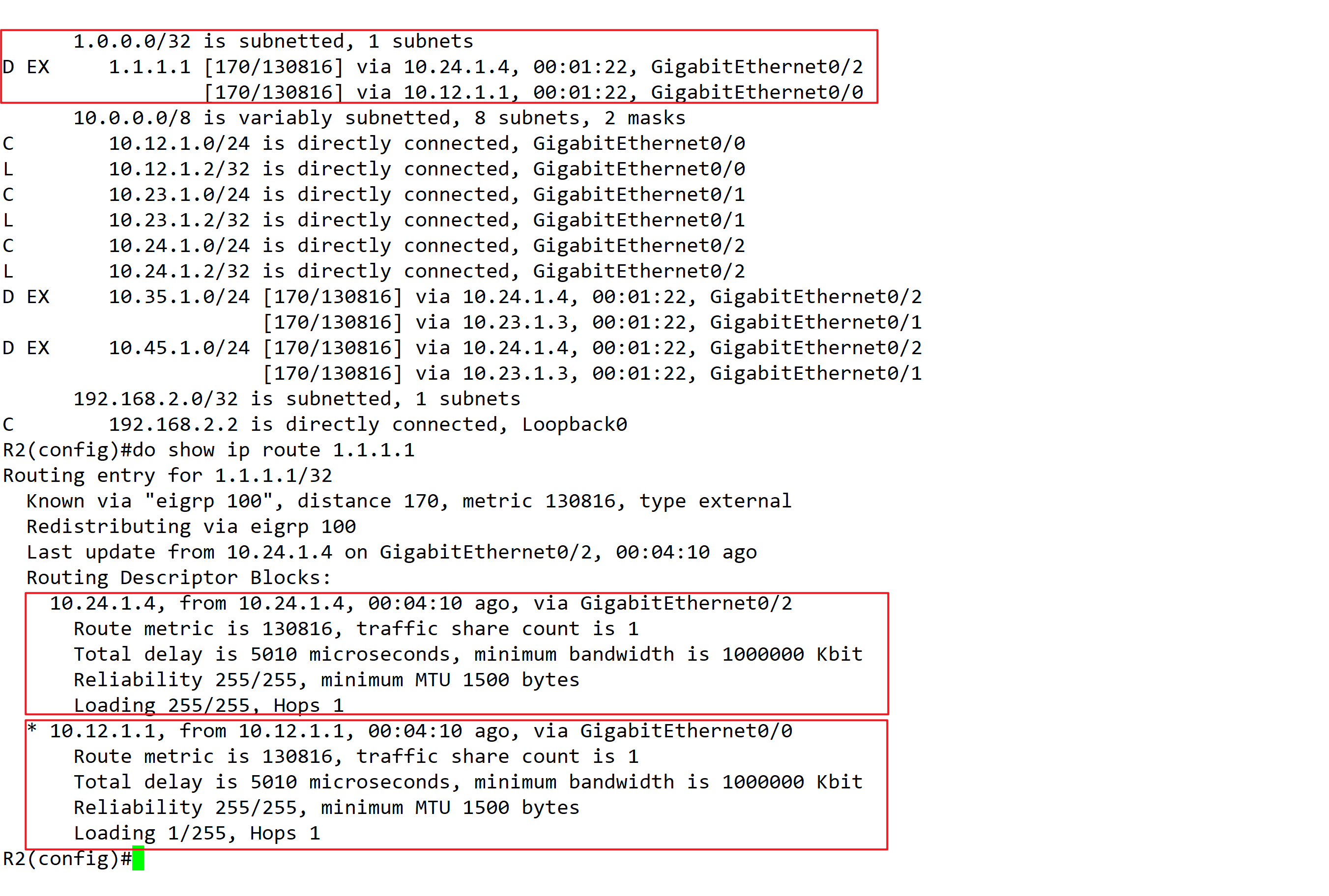

  • 到R2 上查看路由，发现1.1.1.1 有2条路径，1条是走R1（实际的目的地），另1条是走R4
    • 为什么只有来自R4，没有来自R3 —— 因为R3路由表中的1.1.1.1 类型是D EX，我们重分布针对的源协议是OSPF，所以R3上的重分布压根儿不会生效

实验02 - Mutual Redistribution - 图2

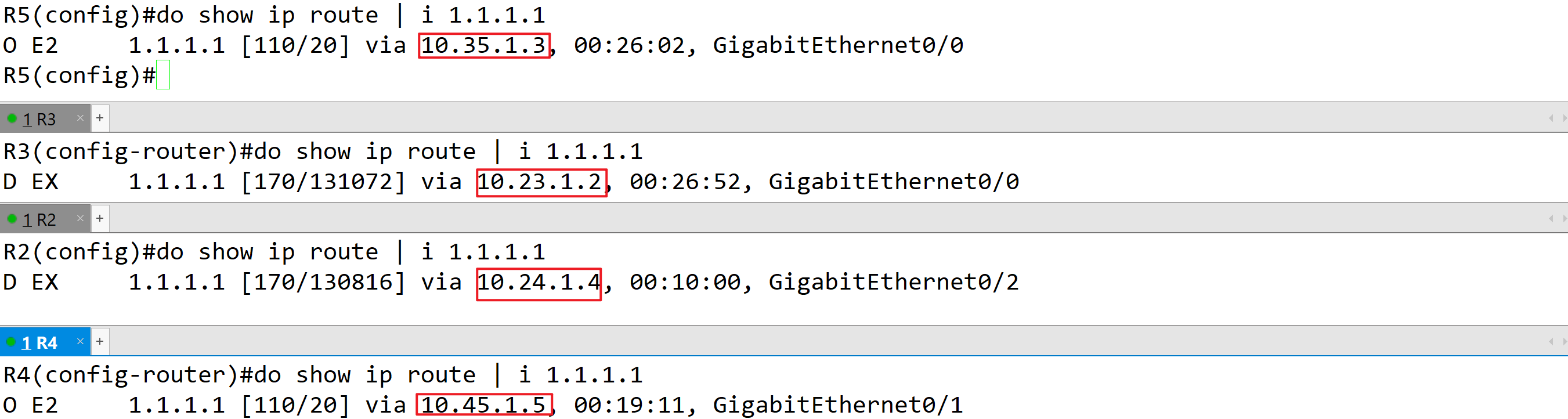

  • 上面这个结果，就导致了环路 —— 走R4的话。我们在R5、R4、R3、R2上分别查看去到1.1.1.1的路由，R5 需要到R3，R3需要到R2，而R2需要到R4（等价路由），R4最终又回到了R5

实验02 - Mutual Redistribution - 图3

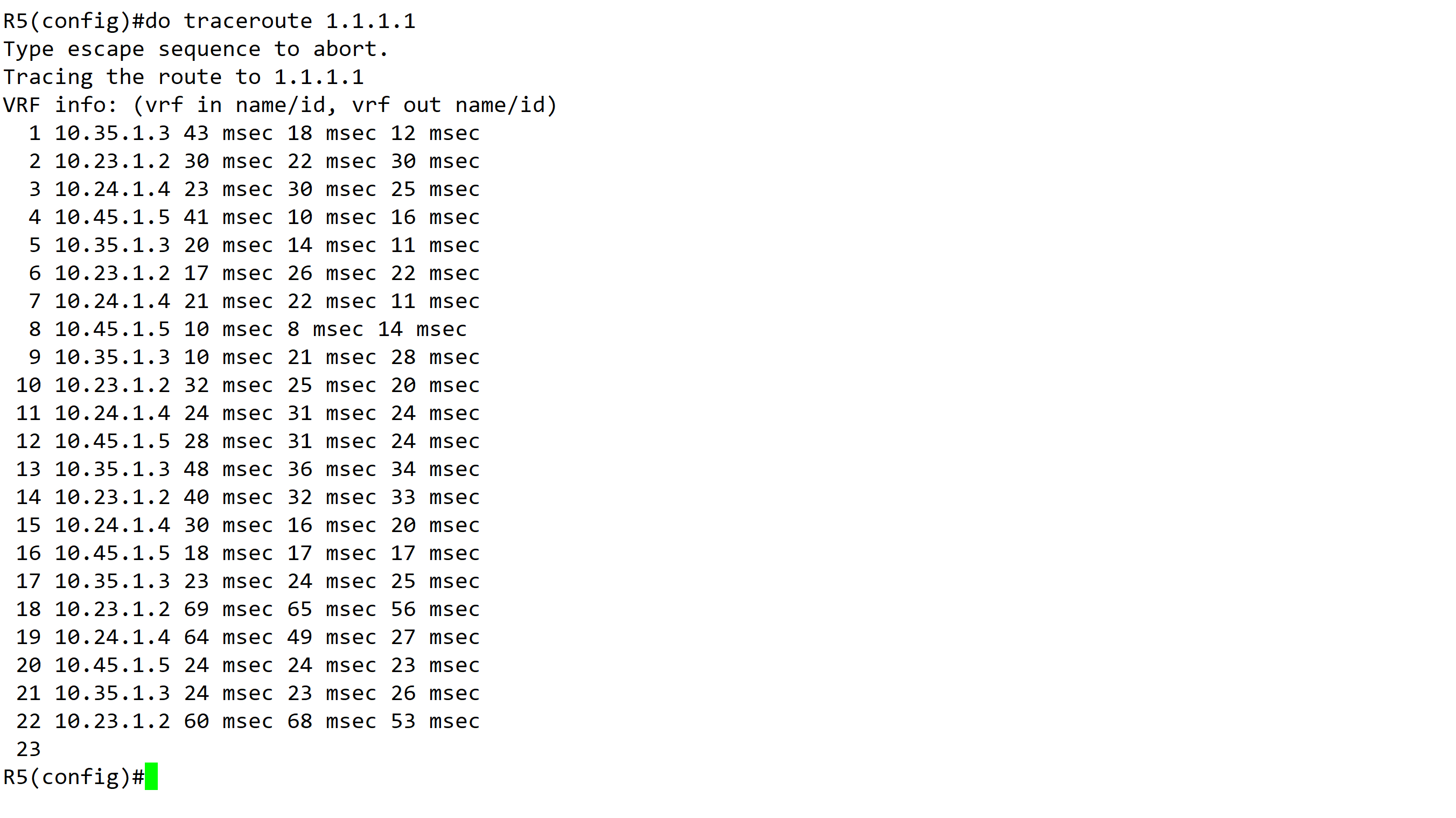

  • traceroute 的结果

实验02 - Mutual Redistribution - 图4

Solution3 - Route Tag
