实验01 - Route Reflector

拓扑

步骤

配置

• 配置各接口IP，注意格式
• 配置OSPF 和 BGP

验证

Rule 1

• RR 如果收到来自** Non-RR Client** 的路由（包括RR，和什么也不是的），会把这条路由宣告给 Client，而不会宣告给非 RR Client

Rule 2

• RR 如果收到来自 **RR Client** 的路由，会把这个路由发送给所有人 —— 包括 originator

Rule 3

• RR 如果收到来自 eBGP 的路由，会把这个路由发送给所有人 —— 不包含 originator

疑问：1个Router 是否可以同时具备几种角色

疑问：originator 和 cluster 是否一定组合出现，originator不会单独出现么。否则如何解释eBGP路由在R6上的现象

• 在R6 （Non-RR) 上宣告他的Lo0，redistribute connected。从R3（RR） 来看，R3会收到这条路由，R3会把这条路由发给他的 RR Client —— 即R4，但不会发给R2 —— Rule1

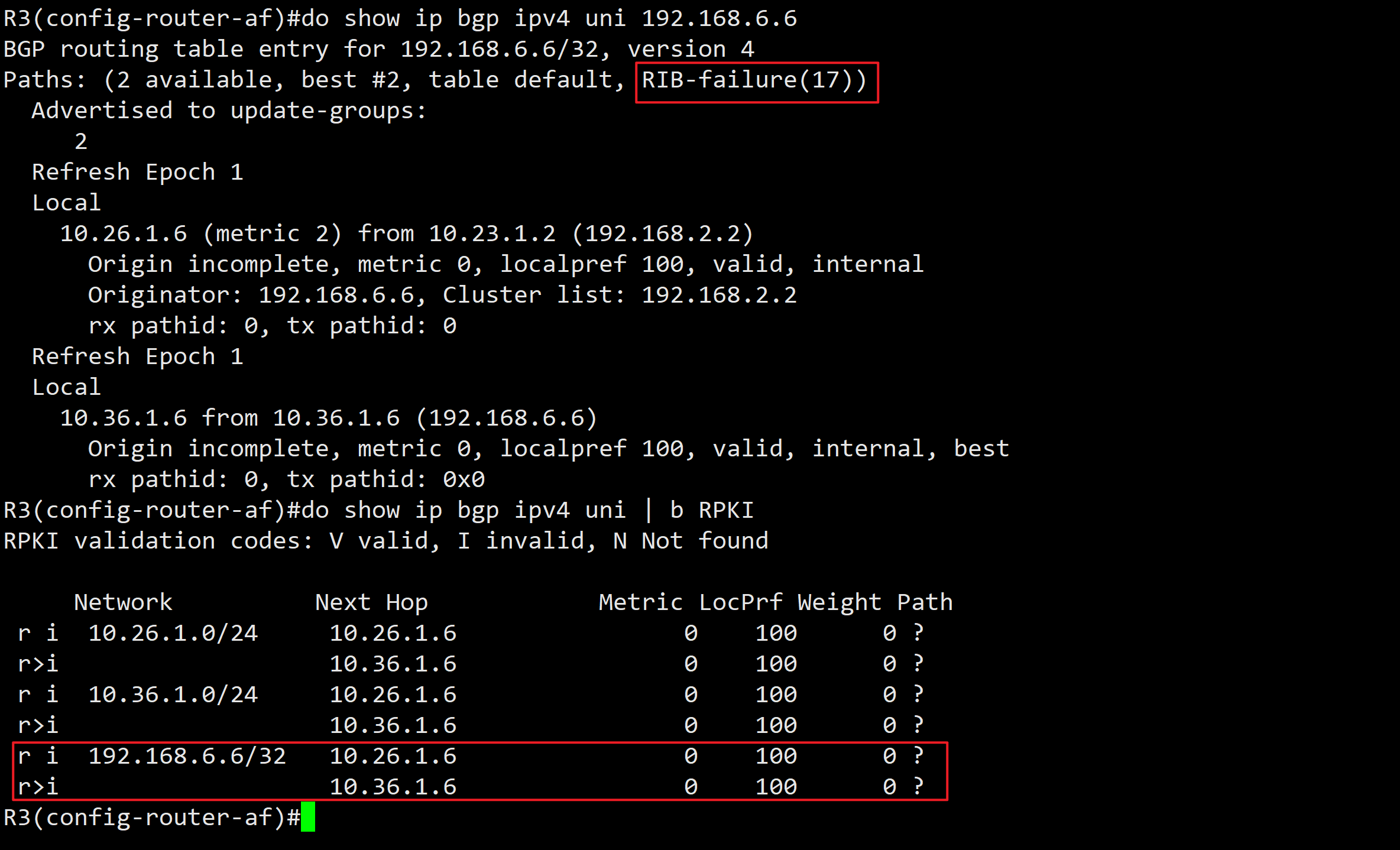

• 可以看到R3 上的192.168.6.6，1条来自R6 ，1条来自R2

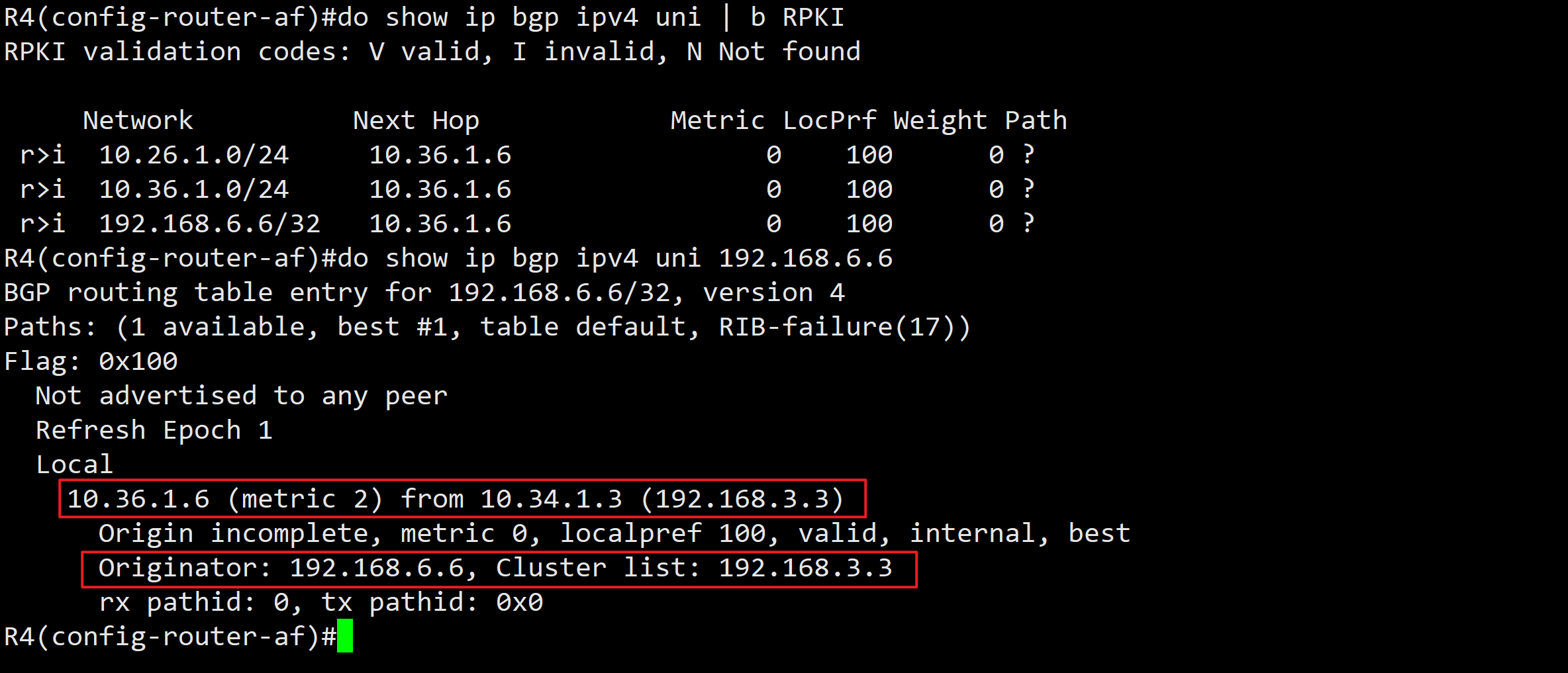

• R4 收到了来自R3 的路由

• R2没有收到来自R3的路由，R2上的路由是直接来自R6（RR Client） —— Received from a RR-Client —— Rule2

• R1 也收到了来自R2 的路由

• 我们在R5 上宣告Lo0，

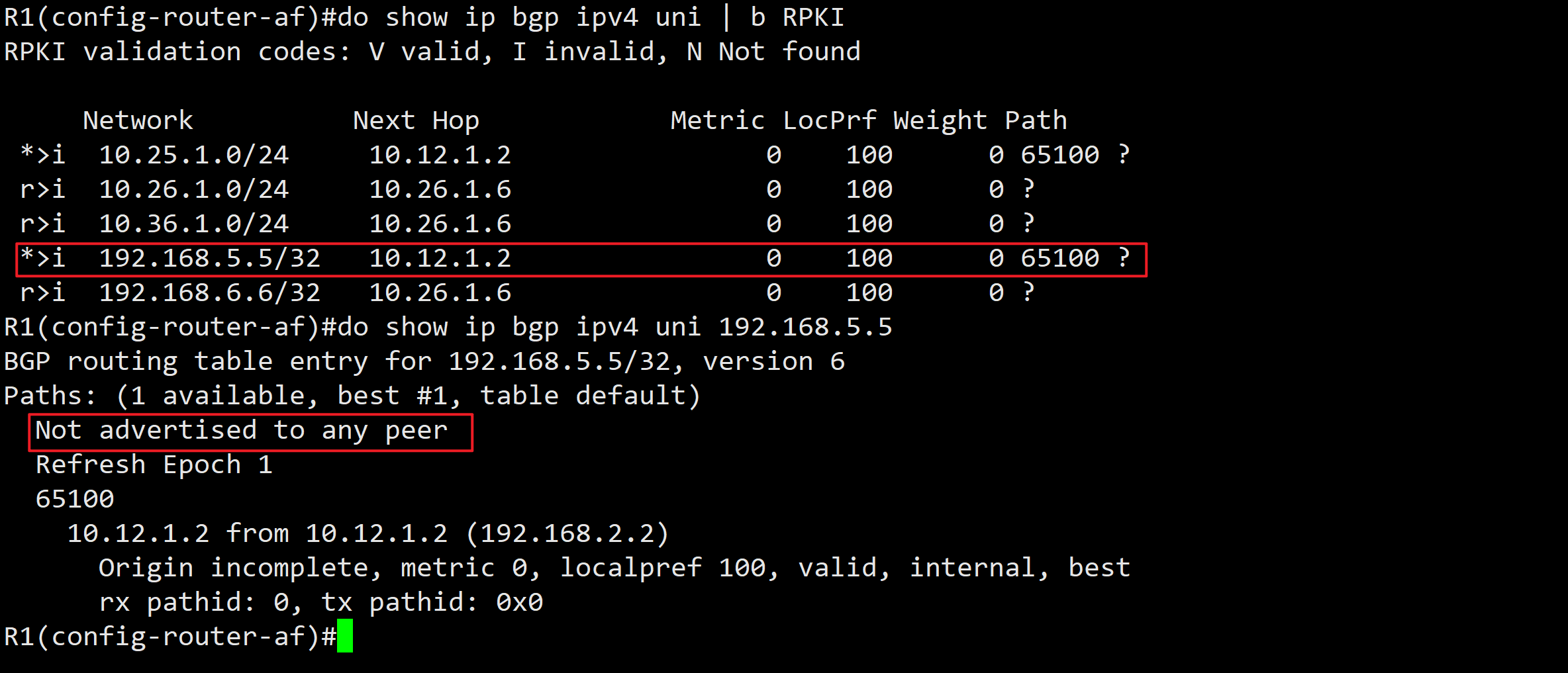

• R1 有收到路由 —— Rule3

• R3 有收到路由

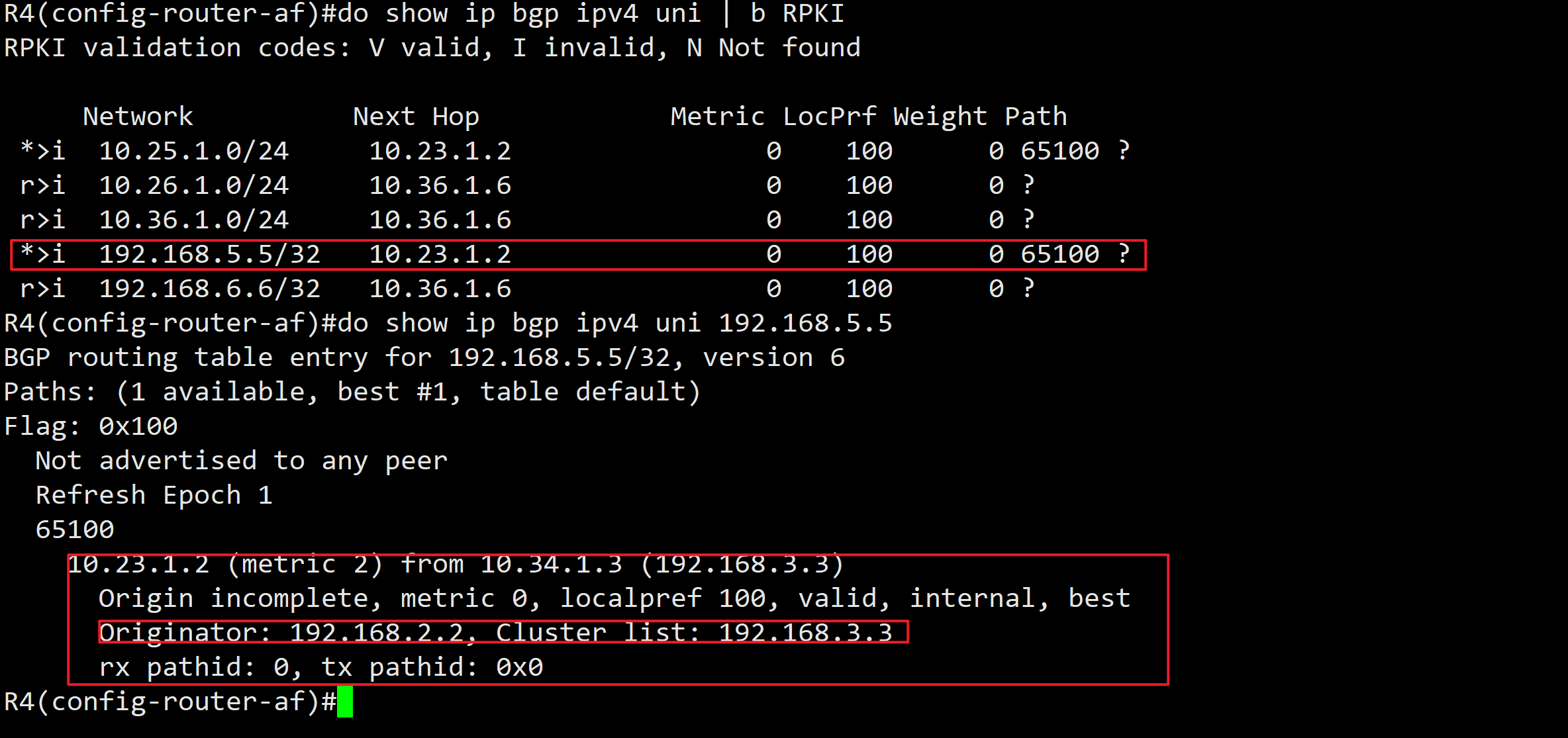

• R3 会向R4宣告，但不会向R6宣告 —— Rule3，这条路由实际是R2产生的

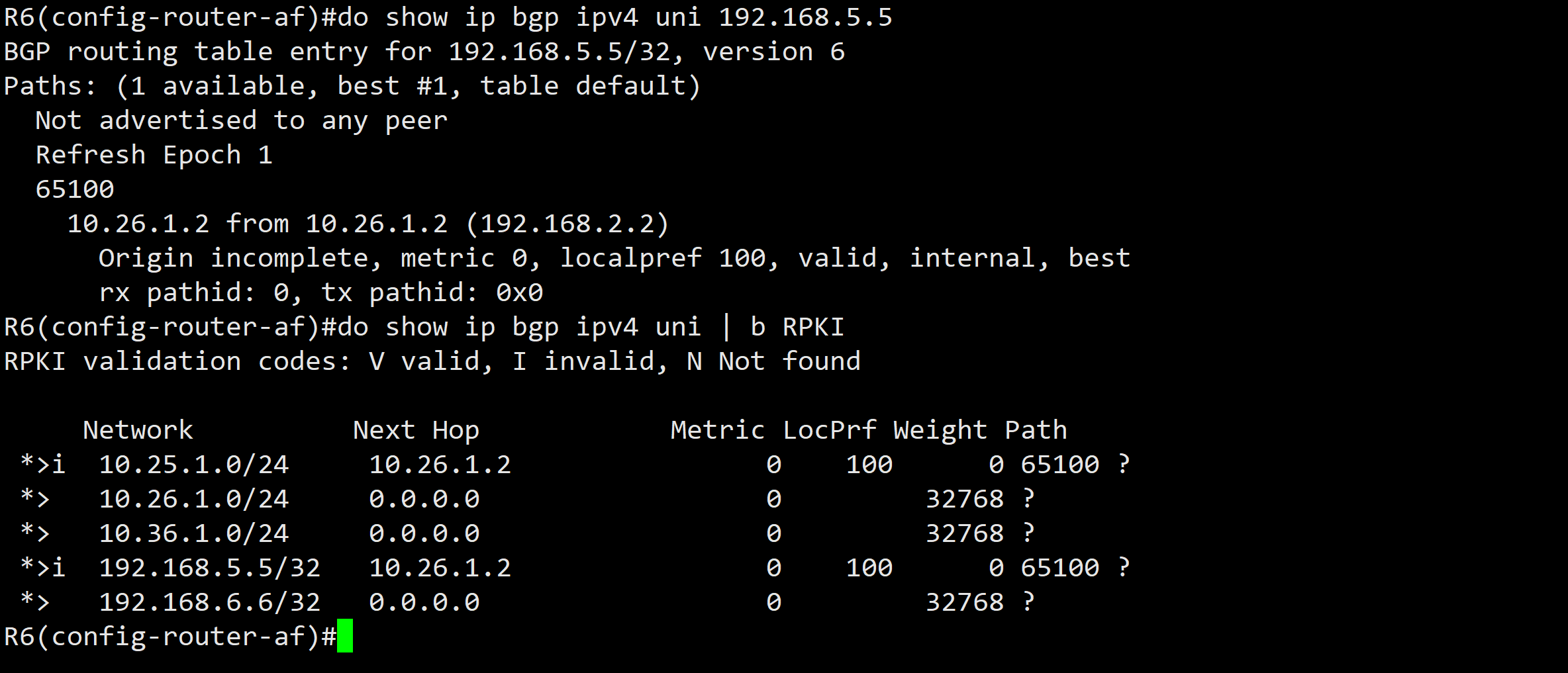

• R6 只有来自R2的路由
