Type4 ASBR Summary

  • Who：由The First ABR 产生
    • 按照我们的实验拓扑，R5 是 172.16.6.0 网络进入OSPF时的第1个 ABR
  • What：向和ASBR不在同1个OSPF Area的router，提供去往ASBR的方式
  • Where：所有OSPF Area，除了产生Type5的ASBR所在的区域
    • R5只会生成Area 0的 Type4，不会生成Area 56的Type4，所以在R6、R7上看不到
  • 无论ASBR（实验种的R6）接了多少个外部网络，1st ABR 只会产生1个 Type4 LSA，因为只需要通知如何去到ASBR，而不用管ASBR 做了什么
  • 当 Type5 穿过 1st ABR时，1st ABR产生Type4 LSA
  • 其他 ABR 收到Type4 LSA时，会产生新的 Type4 LSA，并附加metric —— 所以在R5 上看到的 metric 和 R1 上看到的不同
  • show ip ospf database asbr-summary

25 LSA Type4 - ASBR Summary - 图1

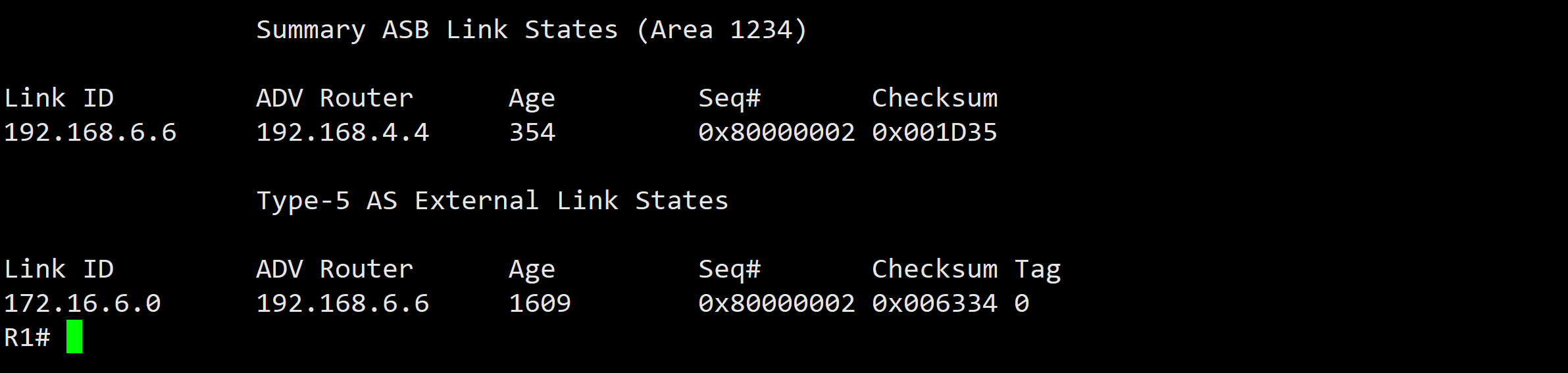

  • R1 上看到的 Type4 和 Type5 , Type5 是告诉所有人（包含192.168.6.6 所在的区域）去172.16.6.0 要找 192.168.6.6， Type4 是告诉其他（不包含192.168.6.6 所在的区域）怎么去找192.168.6.6

25 LSA Type4 - ASBR Summary - 图2

  • 思考点
    • 在1个网络拓扑里，哪些Router 上能看到哪些Type 的LSA
    • 不同的LSA 在不同的Router 上Metric 如何，保持不变，还是按跳数累计，还是按区域累计
      • Type5 保持不变
      • Type4 按区域累计，1个区域内的Router Metric都一致
      • Type3 按区域累计，1个区域内的Router Metric都一致
    • 哪些Type 在经过ABR时会发生变化
      • Type4
      • Type3
