OSPFv4 LSA

  • 将部分信息从 Type1 中抽离出来，形成2种LSA Type8 和 Type9。Type1 只宣告接口参数（接口类型（点到点，Broadcast等）和Metric）。IP地址信息由 Type8 和 Type9 宣告
    • Type8 宣告LLA
    • Type9 宣告GUA
    • 这个地方课程PPT 和 Sean 讲的有些出入，后面需要抓包看下

配置

  • 需要逐个进入到接口，开启OSPF
  1. router ospfv3 100
  2.  router-id 192.168.3.3
  4. interface GigabitEthernet0/0
  5.  ipv6 address 2001:DB8:0:23::2/64
  6.  ospfv3 100 ipv6 area 0

实验

拓扑

  • 7200 上没有 ospfv3 ，需要用 IOSv —— 需要用 ipv6 router ospf

35 OSPFv3 - 图1

Passive Interface

  • passive-interface 只是不参与邻居关系建立，但是接口可以被宣告进OSPF网络
  1. router ospfv3 100
  2.  router-id 192.168.1.1
  4.  address-family ipv6 unicast
  5.   passive-interface GigabitEthernet0/1
  6.  exit-address-family

35 OSPFv3 - 图2

Summarization

  • 只能在OSPF的边界上，ABR上做，EIGRP可以在任一路由上做
  • 在R3 的OSPF 进程下
  • R3(config-router-af)#area 0 range 2001:db8::/65
  • 然后到R4 上比较汇总前后的差异，这条汇总范围只是汇总了 R1 和 R2上面的 Loopback

35 OSPFv3 - 图3

Authentication

  • 不支持邻居间的直接Auth，需要通过IPSec 来进行，配置相对麻烦

Link-local Forwarding

  • Transit 链路只需要link local 地址就可以，不需要配置GUA

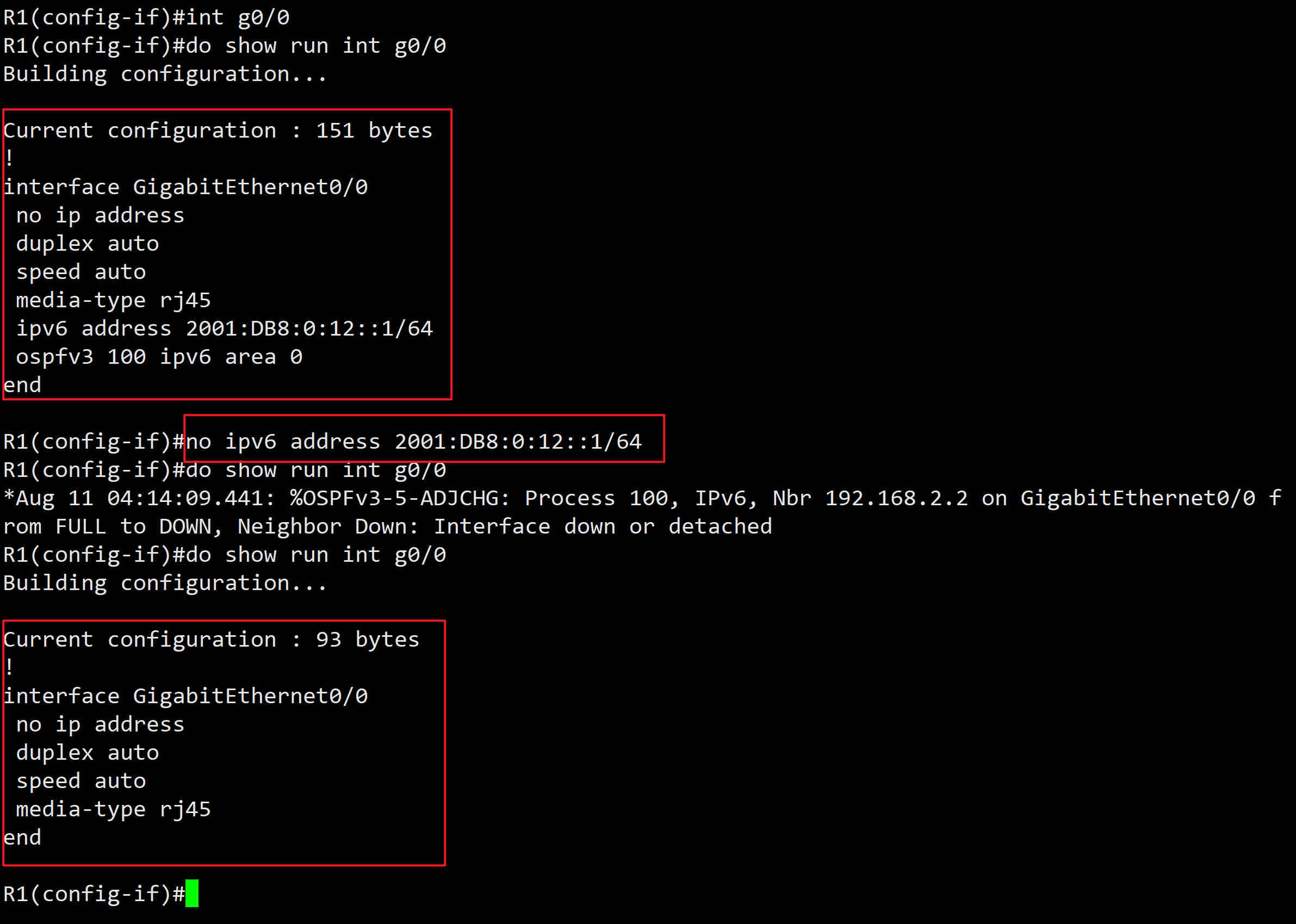

  • 把R1到R4 之间的GUA地址全部拿掉，这里需要注意，直接 no 掉GUA的话，会把OSPF的设置也清掉

35 OSPFv3 - 图4

  • 需要在接口上重新执行
    • ipv6 enable
    • ospfv3 100 ipv6 area 0
