传感与检测技术

1. 传感器概述

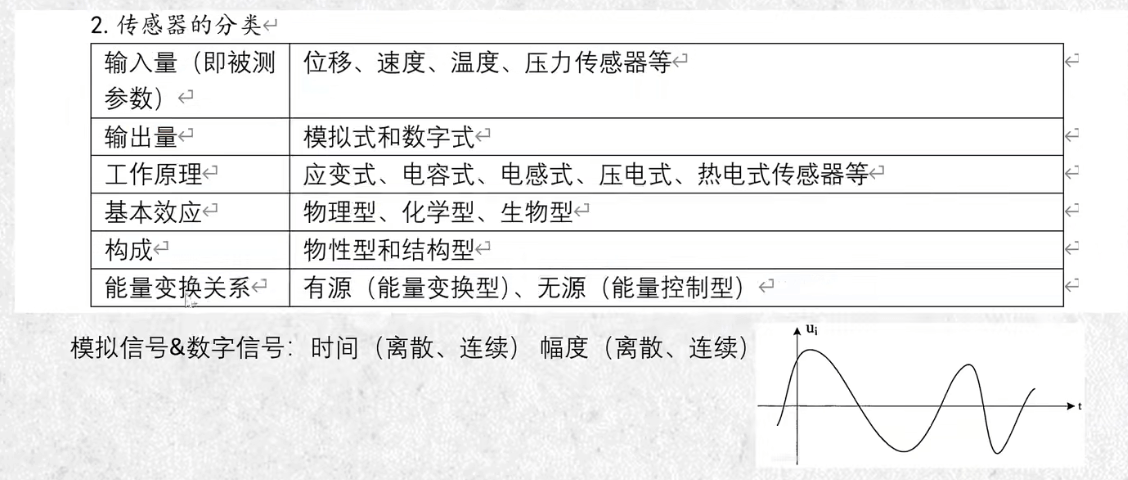

传感器的组成与分类

  • 定义:能感受被测量并按照一定规律转换成可用输出信号的器件或装置。
  • 共性:利用物理定律或物质的物理、化学、生物等特性,将非电量转换成电量。
  • 功能:检测和转换。

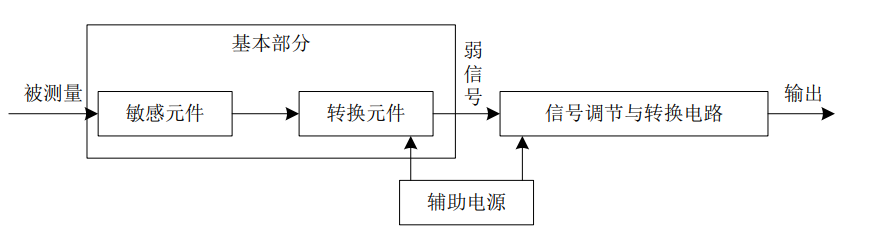

  • 组成:


  • 敏感元件:传感器中能直接感受 (或响应) 被测信息的元件
  • 转换元件:传感器中能将敏感元件的感受 (或响应) 信息转换为电信号的部分
  • 信号调节与转换电路:可以放大电信号


传感器的基本特性

传感器的静态特性

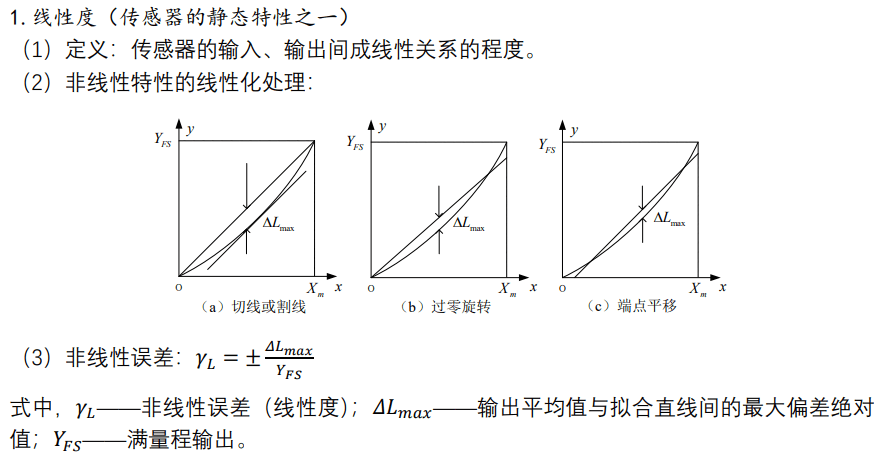

线性度


灵敏度


分辨率 / 分辨力

分辨率是指传感器能够感知或检测到的最小输入信号增量。分辨率可以用增量的绝对值或增量与满量程的百分比来表示。

迟滞 / 回程误差


重复性和漂移


传感器的动态特性

一阶传感器的频率响应

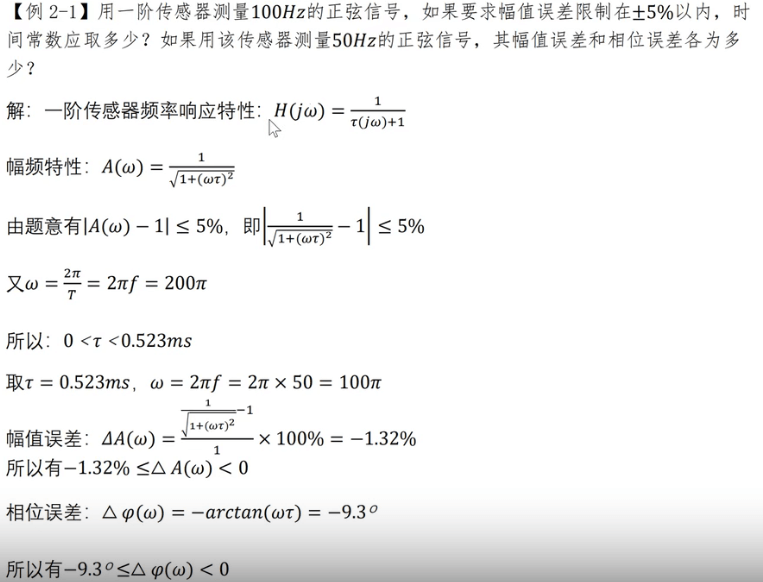

例题 2-1


例题 2-2

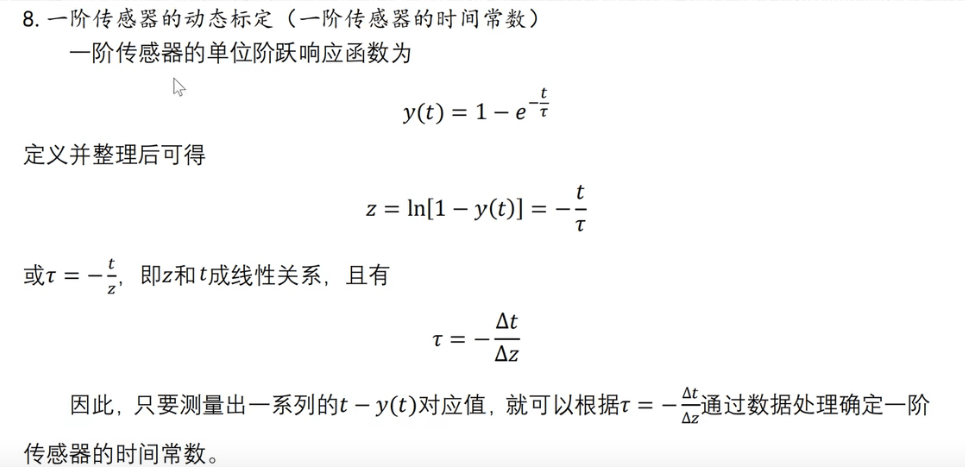

一阶传感器的时间常数

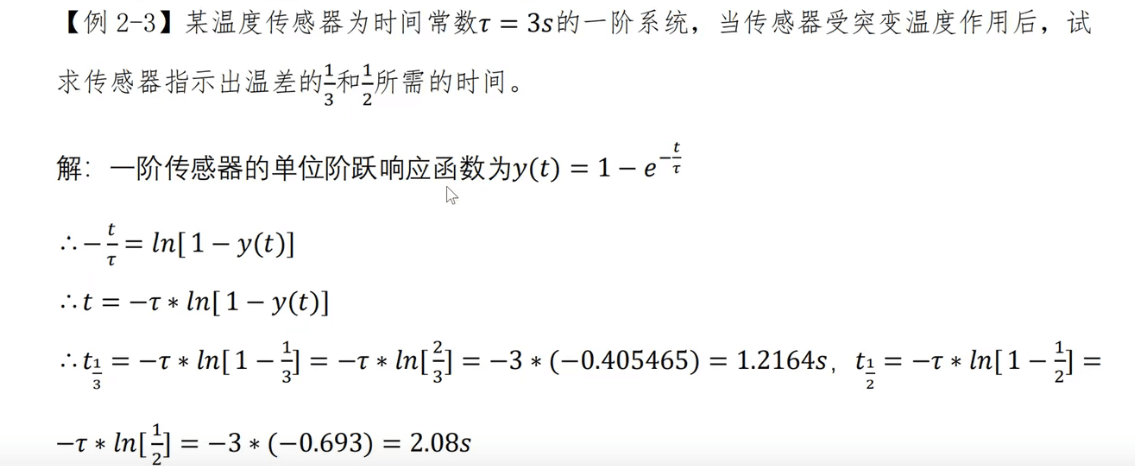

例题 2-3


例题 2-4

一阶电路分析的三要素法

应变式传感器

应变电阻式传感器的基本概念

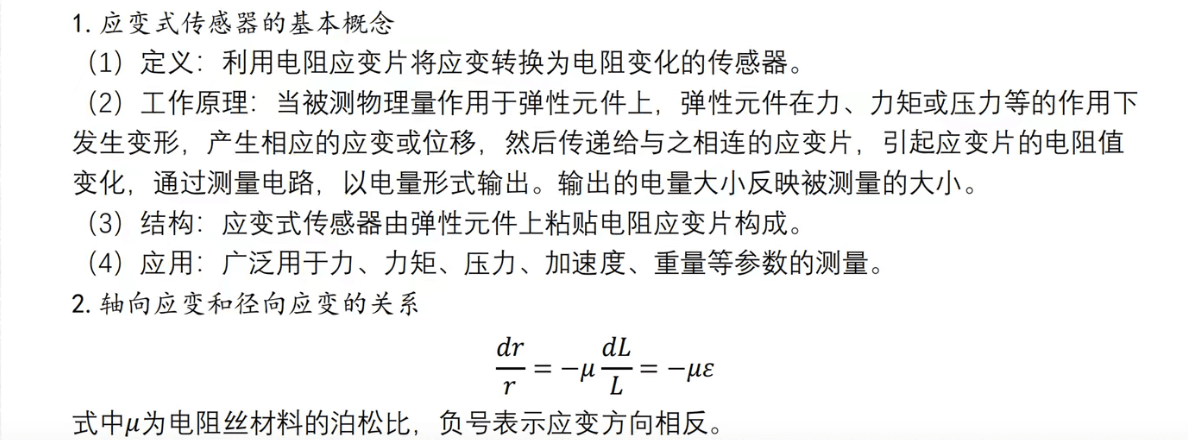

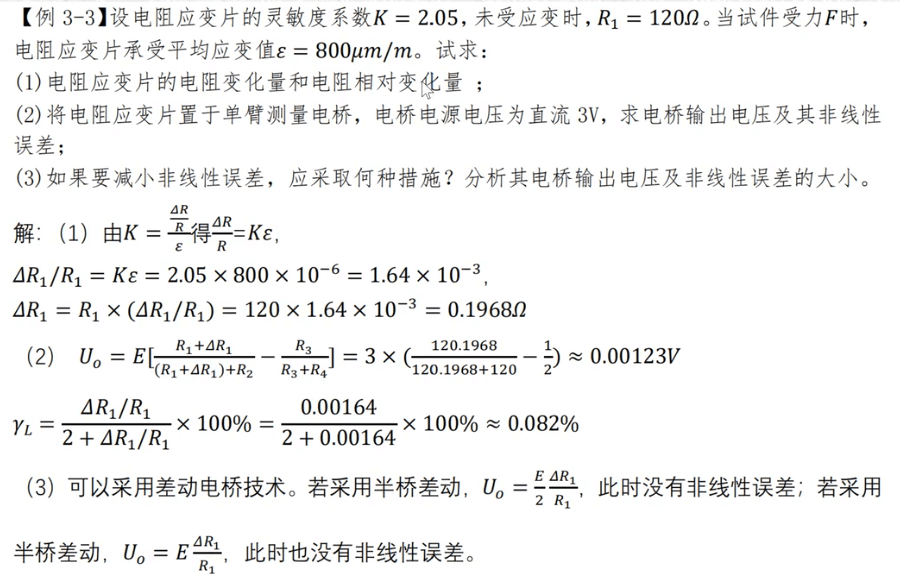

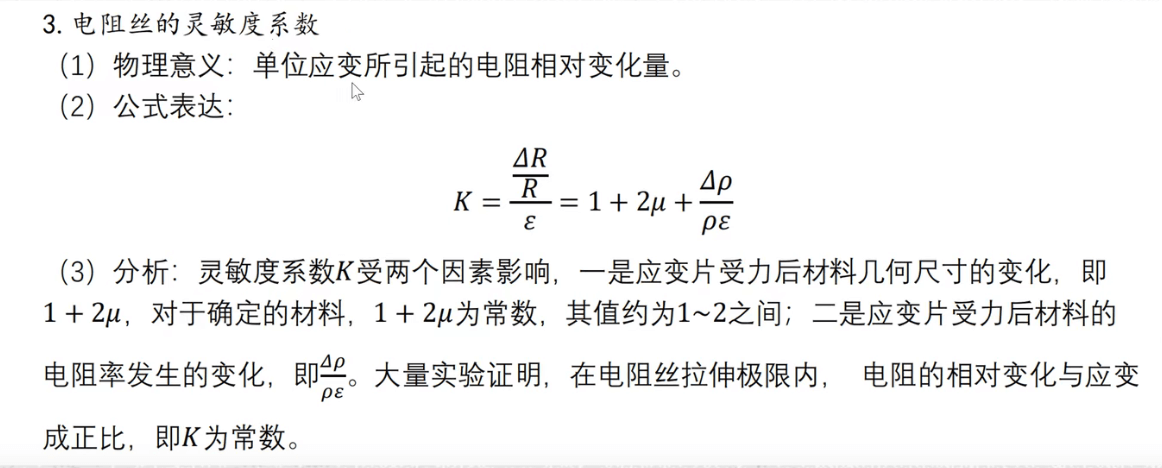

例题 3-1


应变电阻式传感器的测量电路

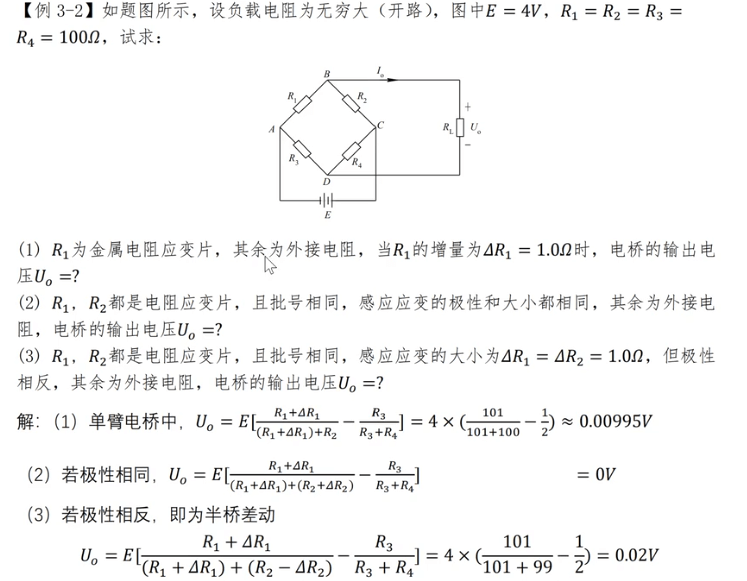

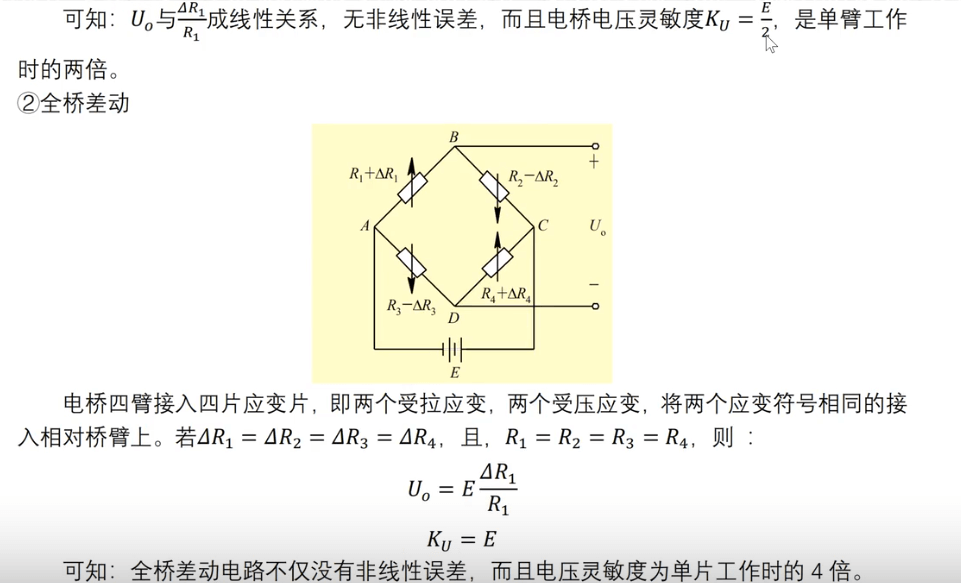

例题 3-2


例题 3-3


电感式传感器

电感式传感器的基本概念


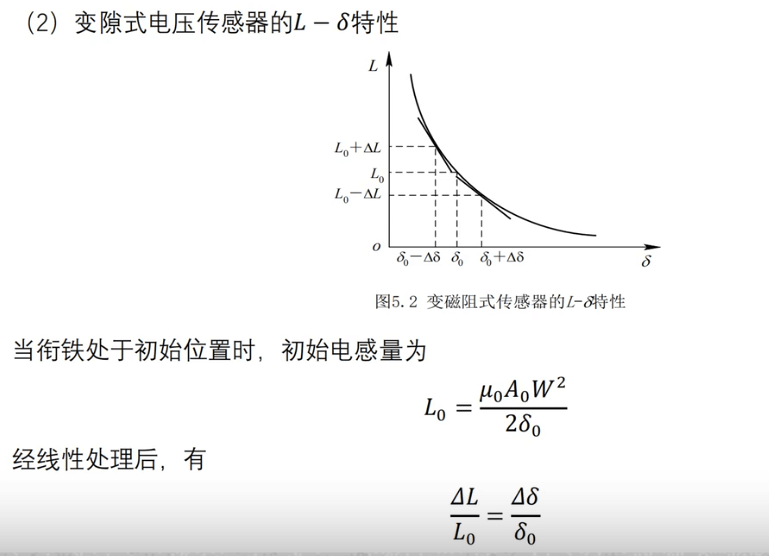

变磁阻式传感器 (自感式)


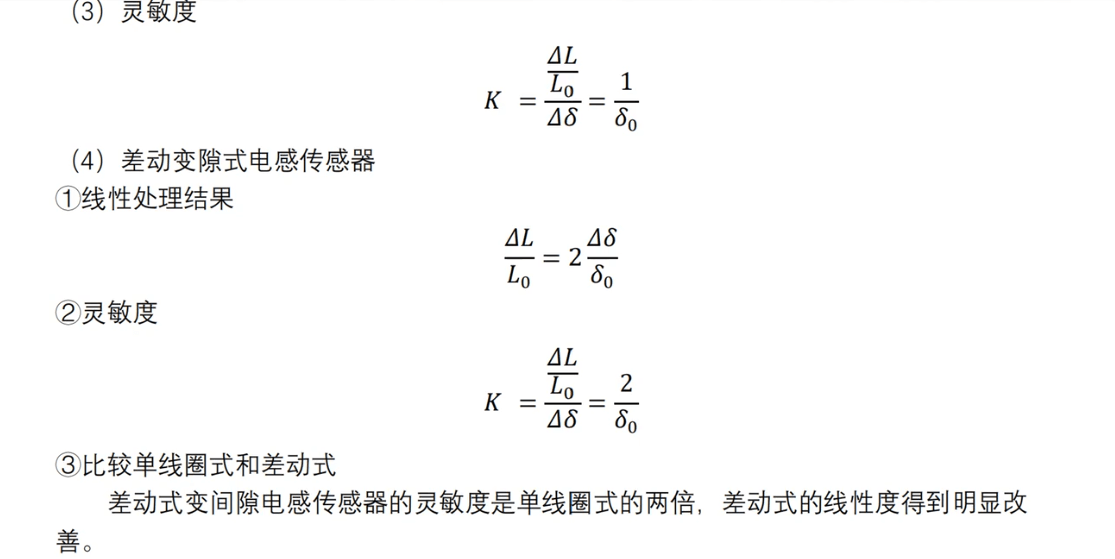

例题 4-1


3.电感式传感器的测量电路 交流电桥式
