职责链模式

学校OA系统的采购审批项目

采购员采购教学器材

1. 如果金额 小于等于 5000，由教学主任审批（0<=x<=5000）
2. 如果金额 小于等于10000，由院长审批（5000<=x<=10000）
3. 如果金额 小于等于 30000，由副校长审批（10000<=x<=30000）
4. 如果金额 小于等于 30000，由校长审批（30000<x）

设计程序完成采购项目

传统方案解决OA系统审批，传统设计方案(类图)

传统方案解决OA系统审批问题分析

1. 传统方式是：接收到一个采购请求后，根据采购金额来调用对应的Approver（审批人）完成审批。
2. 传统方式的问题分析：客户端这里会使用到 分支判断（比如 switch）来对不同的采购请求处理，这样就存在如下问题：
   1. 如果各个级别的人员审批金额发生变化，在客户端的也需要变化
   2. 客户端必须啊明确知道 有多少个审批级别和访问。
3. 这样 对一个采购请求进行处理 和 Approver（审批人）就存在强耦合关系，不利于代码维护和扩展。

4. 解决方案：责任链模式

   职责链模式基本介绍

5. 责任链模式（Chain of Responsibility Pattern ），又叫 责任链模式，为请求创建了一个接收者对象的链（简单示意图）。这种模式对请求的发送者和接收者进行解耦。

6. 责任链模式通常每个接收者都包含对另一个接收者的引用。如果一个对象不能处理该请求，那么它会把相同的请求传给下一个接收者，以此类推。

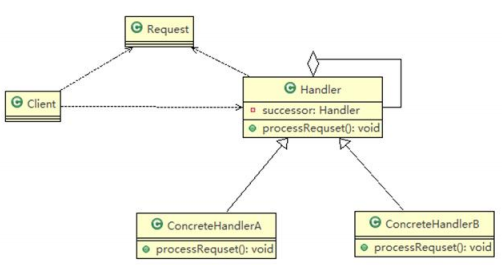

   职责链模式的原理 类图



7. Handler：抽象的处理者，定义了一个处理请求的接口，同时含义另外Handler。

8. ConcreteHandlerA、B 是提的处理者，处理它自己负责的请求，可以访问它的后继者（即下一个处理者），如果可以当前请求，则处理；否则就将该请求交给 后继者去处理，从而形成一个责任链。

9. Request：含义很多属性，表示一个请求。

   职责链模式解决OA系统采购审批

10. 应用实例要求：

编写程序完成学校OA系统的采购审批项目：采购员采购教学器材

1. 如果金额 小于等于 5000，由教学主任审批（0<=x<=5000）
2. 如果金额 小于等于10000，由院长审批（5000<=x<=10000）
3. 如果金额 小于等于 30000，由副校长审批（10000<=x<=30000）
4. 如果金额 小于等于 30000，由校长审批（30000<x）

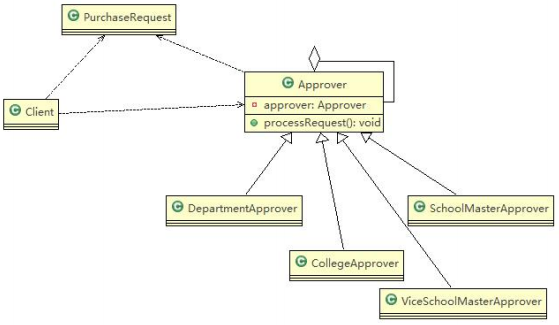

   1. 思路分析和图解（类图）

1. 代码实现

职责链模式在springMVC框架应用的源码分析

1. SpringMVC-HandlerExecutionChina 类就 使用到了职责链模式
2. springMVC 流程简图
3. 代码分析+Debug 源码+说明。

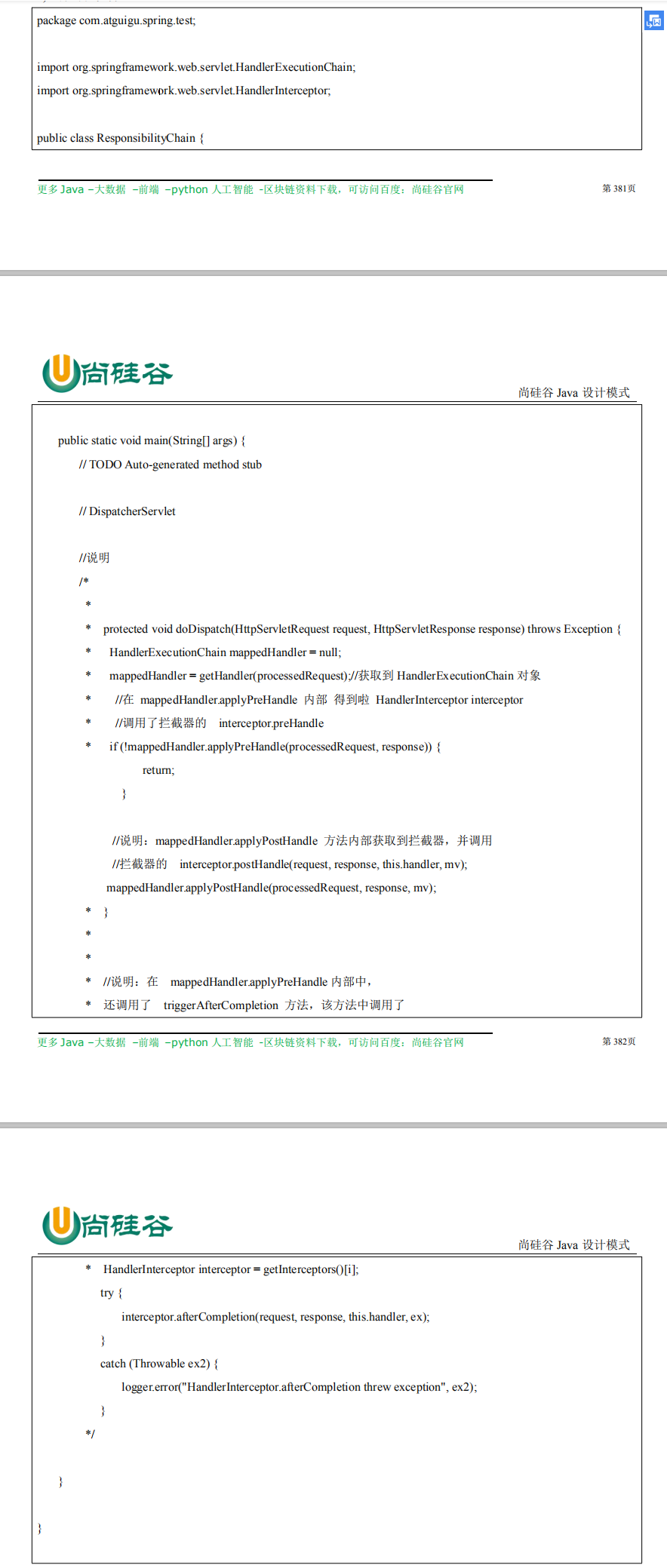

1. 源码和说明

1. 对源码总结

   1. springMVC 请求的流程图中，执行了 拦截器相关的方法 interceptor.preHandler 等等
   2. 在处理 SpringMVC 请求时，使用到职责链模式还使用到适配器模式
   3. HandlerExecutionChina 主要负责的是请求拦截器的执行和请求处理，但是他本身不处理请求，只是将请求分配给链上注册器执行，这是职责链实现方式，减少职责链本身与处理逻辑之间的耦合，规范了处理流程。
   4. HandlerExecutionChain 维护了 HandlerInterceptor 的集合，可以向期中注册相应的拦截器。

      职责链的注意实现和细节

2. 将请求和处理器分开，实现解耦，提高系统里的灵活性。

3. 简化了对象，使对象不需要知道链的结构
4. 性能会受到影响，特别是在链比较长的时候，因此需要控制链中最大节点数量，一般通过在Handler中设置一个最大节点数量，在setNext（）方法中判断是否已经超过阀值，超过则不允许该链建立，避免出现超长链无意识地破坏系统性能。
5. 测试不方便。采用了类似递归的方式，调试时逻辑可能比较复杂。
6. 最佳应用场景：有多个对象可以处理同一个请求时。
   • 比如：多级请求、请假、加薪等审批流程、Java Web 中Tomcat 对Encoding的处理、拦截器。
