UML 类图

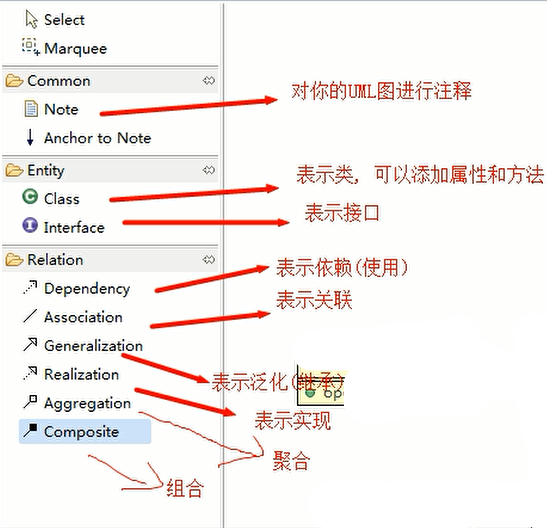

UML基本介绍

UML类图

类图—依赖关系(dependency)

• 定义：
  • 类中使用到对方,否则编译都不通过
• 案例(源码)

public class persionServiceBean{
    private PersionDAO persionDAO;
    public IDCard getIdCard(Integer cardId){
        return null;
    }
     public void mody(){
        DepartMent dm = new DepartMent();
    }
}
class PersionDAO{}
class IDcard{}
class Persion{}
class DepartMent{}

• 案例：类图

• 小结：

  • 类中使用到对方
    • 类的成员 属性
    • 方法的返回值
    • 方法接收参数类型
    • 方法中使用到

      类图—泛化关系（generalization）

• 定义：泛化关系实际上是继承关系，依赖关系的特例。

• 案例：

public abstract class DaoSupport{
    public void save(Object entity);
    public void delete(Object id);
}
public class persionServiceBean extends  DaoSupport{}

• 小结：
  • 泛化关系-》继承关系
  • 如果A类继承B类，A类和B类存在泛化关系

参考 plantUML

类图—实现关系（Implementation）

• 定义：实现关系A类实现B类，依赖关系的特例。
• 案例(源码)：

public interface persionService{
    public void delete(Integer id);
}
public class persionServiceBean implements persionService{
    public void delete(Integer id){
    }
}

• 案例：类图

类图—关联关系（Association）

• 定义：关联关系——》类于类之间的联系，依赖关系的特例。
• 案例：
  • 关联关系具有导航性，既双向关系或单项关系
  • 关联关系具有多重性：如”1” （表示仅有1个），”0……”（表示0个或多个），”0,1”（表示0个或1个），”n……m”（表示n……m个）
• 案例（源码）

//单项一对一关系
public class Persion{
    private IDCard iDCard;
}
public class IDCard{
}

案例：类图

• 案例2：源码

  //双向一个对一的关系
  public class Persion{
    private IDCard iDCard;
  }
  public class IDCard{
    private Persion persion;
  }

  案例2：类图

类图—聚合关系（Aggregation）

基本介绍

• 定义：聚合关系表示整体和分部的关系，整体可以于分部分开。聚合关系是关联关系的特例，具有关联的导航性于重用性。

• 如：电脑：由键盘(keyword)、显示器（monitor）、鼠标等组成。

  应用案例

• 源码

class computer{
private Mouse mouse;
private Keyword keyword;
    public void setKeyword(Mouse mouse){
        this.mouse=mouse
    }
     public void setMouse(Keyword keyword){
        this.keyword=keyword
    }
}
class Mouse{}
class Keyword{}

• 案例：类图

类图—组合关系（Composition）

基本介绍

• 定义：如果人们将mouse、Keyword和computer 认为是不可分类的，则升级为组合关系。

  应用案例

• 案例1：源码

class computer{
private Mouse mouse = new Mouse();
private Keyword keyword = new Keyword();
}
class Mouse{}
class Keyword{}

• 案例 1：类图

• 案例 2 ：源码
•

class person{
    private IDcard iDcard;
    private Head head = new Head();
}
class IDcard{}
class Head{}

• 案例2 ：类图
