铝型材，通过模具挤压铝合金（通常为AL6063）的方式进行成型，然后根据需要切割成不同长度尺寸的型材半成品。在非标行业会经常用铝型材来搭建一些框架或者是工作台之类。铝型材的规格型号在业内基本上已经形成标准，我们在实际应用时只需选用就行，然后通过一些连接件就可以很方便地搭建起框架成品。
最近本人也在搭建一个框架，由于之前没做过这类型铝型材非标产品，故在网上查找了一些资料，同时也收集了一些铝型材相关的标准件，这样就不需要我一个一个零件建模了，只思考如何搭建就行。在这里，如大家想要铝型材标准件库（包含2D、3D、选型手册）的话，请移步到下方评论区，我会把下载连接放上。
以下是部分铝型材的连接方式，动图的效果会看得更加直观明了。

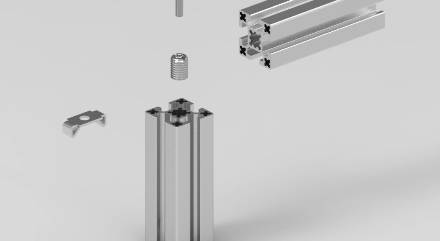

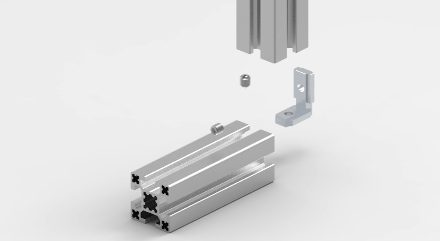

1.内置连接件
用于两根型材的90°连接，隐藏式连接，连接强度高。
中间连接的方式：

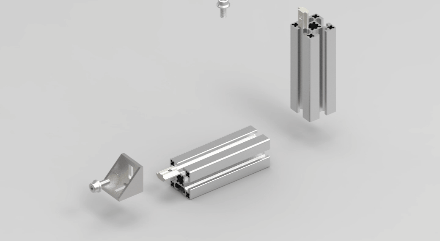

2.角码（90°、45°、135°）
用于型材固定角度的外连接，分为90°、45°、135°三种角度连接，可固定封板。
压铸角铝直角连接：
挤压角铝直角连接：
45°、135°连接：
3.螺钉连接
用于两根型材的90°内连接，安装拆卸方便，常用于简单的型材外罩连接。
不同样式的螺钉连接：

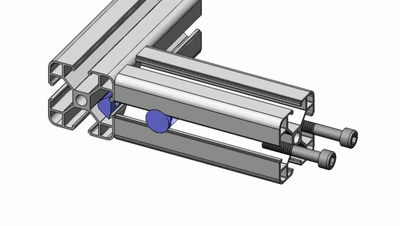

4.L形角槽连接件（90°）
用于两根型材的90°连接，安装拆卸简单，型材不需要追加工。
5.高强度角槽连接件（45°）
用于两条45°角的型材角槽内连接，强度高，常用于固定门框型材。
6.端面连接件
用于两条或三条型材之间的直角连接，牢固，美观。

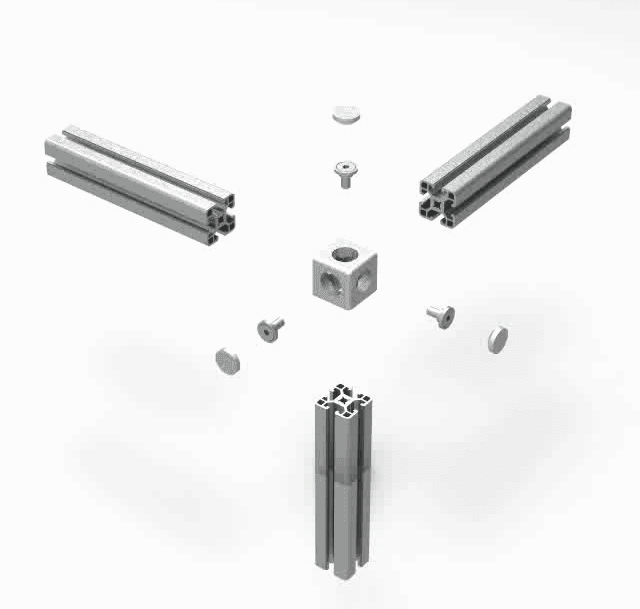

7.三维连接件（直角）
用于三条型材之间的直角连接，连接方便，快捷。
8.三维连接件（R角）
用于三条圆弧形型材之间的直角连接，连接方便，快捷。
9.弹性扣件
用于两根型材的90°内连接，安装拆卸方便。
10.端连接件
用于两根型材的90°内连接，隐蔽式连接，连接强度高。

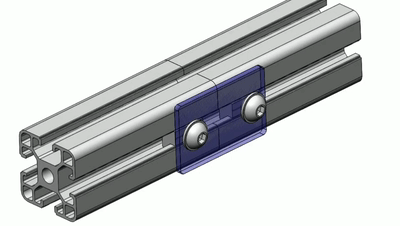

11.一字连接件
用于两根型材的高强度对连接。
12.锚式连接件
用于两型材的连接，多种角度可供选择，隐蔽式连接，方便型材安装。

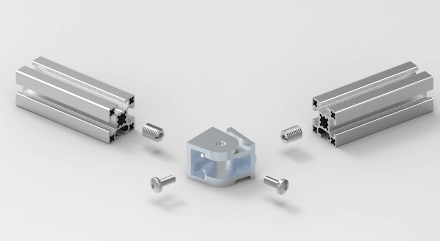

13.活动铰链
用于两型材的连接，30°-150°任意调整。
14.转向连接板
用于各种型材连接，可进行多角度旋转。
15.连接板
用于多根型材的连接，连接强度高，无需对型材进行加工、安装便捷。
16.转向角码
可实现型材的任意角度的连接。
17.螺栓头组件
将弹性螺母装入型材中，将圆形柱装入另一根型材内，使用螺栓将其固定。
18.十字外型连接板
用于单槽型材“+”形结构的高强度连接。

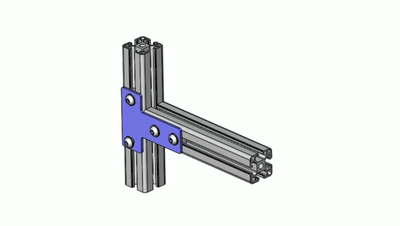

19.L型、T型-外置连接板
用于单槽型材“L”形或者“T”形结构的高强度连接。
20.Y型-外置连接板
用于单槽型材“-”形结构的高强度连接。
