防水等级,日本的标准:

    电子测量仪器的防水级别同时也反映了仪器防潮和防尘的能力,特别是对于户外活动中,兔不了处于高湿或多尘沙的恶劣环境中,仪器的密封和防水能力对于保证仪器的安全运转和寿命就至关重要。为此,国际上制订IEC529标准。为了与此相适应,日本工业标准中将电子仪器的防水保护分为10个等级,分别以IPX1、IPX2……表示。保护等级种类含义

    0 无保护
    1 防滴I型 垂直落下的水滴无有害的影响
    2 防滴II型 与垂直方向成15“范围内落下的水滴无有窑的影响
    3 防雨型 与垂直方向成60度范围内降雨无有宾的影响
    4 防溅型 受任意方向的水飞溅无有害的影响
    5 防喷射型 任意方向直接受到水的喷射无有害的影响
    6 耐水型 任意方向直接受到水的喷射也不合讲人内部
    7 防浸型 在规定的条件下即使浸在水中也不全许人内部
    8 水中型 长时间浸没在一定压力的水中照样能使用
    9 防湿型 在相对湿度大90%以卜的湿气样能体用
    国际工业标准防水登记IP和日本工业标准的JIS防水等级是接近的,分0-8的9级,IP等级同样对防尘做了规定。

    IPxx 防尘防水等级

    防尘等级 (第一个X表示)

    0 :没有保护
    1 :防止大的固体侵入
    2 :防止中等大小的固体侵入
    3 :防止小固体进入侵入
    4 :防止物体大于 1mm的固体进入
    5 :防止有害的粉尘堆积
    6 :完全防止粉尘进入

    防水等级 (第二个X表示)

    0 :没有保护
    1 :水滴滴入到外壳无影响
    2 :当外壳倾斜到 15 度时,水滴滴入到外壳无影响
    3 :水或雨水从 60 度角落到外壳上无影响
    4 :液体由任何方向泼到外壳没有伤害影响
    5 :用水冲洗无任何伤害
    6 :可用于船舱内的环境
    7 :可于短时间内耐浸水( 1m )
    8 :于一定压力下长时间浸水

    例:有秤或显示仪表标示为IP65,表示产品可以完全防止粉尘进入及可用水冲洗无任何伤害。

    IPXX等级中关于防水实验的规定。

    (1)IPX 1
    方法名称:垂直滴水试验
    试验设备:滴水试验装置
    试样放置:按试样正常工作位置摆放在以 1r/min 的旋转样品台上,样品顶部至滴水口的距离不大于 200mm
    试验条件:滴水量为 10。5 mm/min
    持续时间:10 min

    (2)IPX 2
    方法名称:倾斜 15°滴水试验
    试验设备:滴水试验装置
    试样放置:使试样的一个面与垂线成 15°角,样品顶部至滴水口的距离不大于 200mm 。每试验完一个面后,换另一个面,共四次。
    试验条件:滴水量为 30。5 mm/min
    持续时间: 4×2。5 min(共10 min )

    (3)IPX 3

    方法名称:淋水试验
    试验方法:
    a.摆管式淋水试验
    试验设备:摆管式淋水溅水试验装置
    试样放置:选择适当半径的摆管,使样品台面高度处于摆管直径位置上,将试样放在样台上,使其顶部到样品喷水口的距离不大于 200mm ,样品台不旋转。
    试验条件:水流量按摆管的喷水孔数计算,每孔为 0。07 L/min ,淋水时,摆管中点两边各60° 弧段内的喷水孔的喷水喷向样品。被试样品放在摆管半圆中心。摆管沿垂线两边各摆动60°,共 120°。每次摆动( 2×120°) 约 4s
    试验时间:连续淋水 10 min
    b.喷头式淋水试验
    试验设备:手持式淋水溅水试验装置
    试样放置:使试验顶部到手持喷头喷水口的平行距离在 300mm至 500mm 之间
    试验条件:试验时应安装带平衡重物的挡板,水流量为 10 L/min
    试验时间:按被检样品外壳表面积计算,每平方米为 1 min (不包括安装面积),最少 5 min

    (4)IPX 4

    方法名称:溅水试验
    试验方法:
    a.摆管式溅水试验
    试验设备和试样放置:与上述 IPX 3 之 a 款均相同;
    试验条件: 除后述条件外,与上述 IPX 3 之 a 款均相同;喷水面积为摆管中点两边各 90°弧段内喷水孔的喷水喷向样品。被试样品放在摆管半圆中心。摆管沿垂线两边各摆动 180°,共约360°。每次摆动 ( 2×360°) 约 12s
    试验时间:与上述 IPX 3 之 a 款均相同 ( 即10 min )。
    b.喷头式溅水试验
    试验设备和试样放置:与上述 IPX 3 之 b 款均相同;
    试验条件:拆去设备上安装带平衡重物的挡板,其余与上述 IPX 3 之 b 款均相同;
    试验时间:与上述 IPX 3 之 b 款均相同,即按被检样品外壳表面积计算,每平方米为 1 min (不包括安装面积) 最少 5min

    (5)IPX 5

    方法名称:喷水试验
    试验设备:喷嘴的喷水口内径为 6。3mm
    试验条件:使试验样品至喷水口相距为 2。5m~ 3m ,水流量为 12。5 L/min ( 750 L/h )
    试验时间:按被检样品外壳表面积计算,每平方米为 1 min (不包括安装面积) 最少 3 min

    (6)IPX 6

    方法名称:强烈喷水试验;
    试验设备:喷嘴的喷水口内径为 12。5 mm
    试验条件:使试验样品至喷水口相距为 2。5m~ 3m ,水流量为 100 L/min ( 6000 L/h )
    试验时间:按被检样品外壳表面积计算,每平方米为 1 min(不包括安装面积)最少 3 min

    (7)IPX 7

    方法名称:短时浸水试验
    试验设备和试验条件:浸水箱。其尺寸应使试样放进浸水箱后,样品底部到水面的距离至少为 1m 。试样顶部到水面距离至少为 0。15m
    试验时间: 30 min

    (8)IPX 8

    方法名称: 持续潜水试验;
    试验设备,试验条件和试验时间: 由供需(买卖)双方商定,其严酷程度应比 IPX 7 高。

    上下盖防水
    一般:

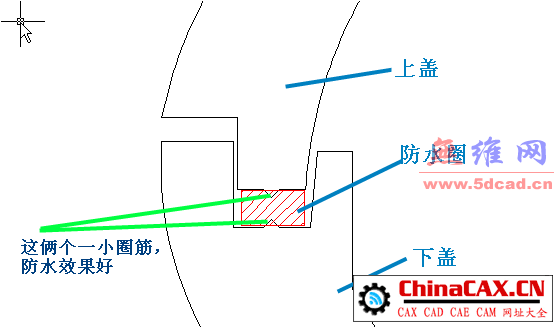

    1.加防水圈…

    产品防水结构设计总结

    了解防水等级以及一般防水结构设计 - 图1
    了解防水等级以及一般防水结构设计 - 图2
    了解防水等级以及一般防水结构设计 - 图3

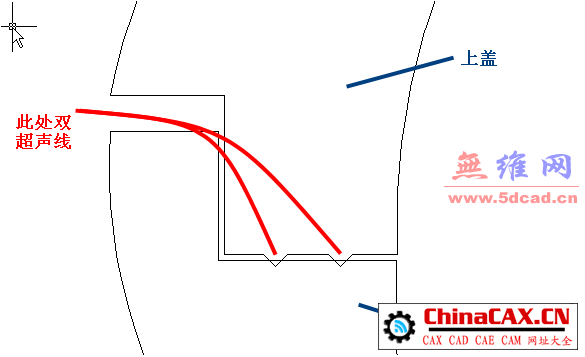

    2.超声波(有双超声线的)
    了解防水等级以及一般防水结构设计 - 图4

    出线部分:
    贴俩张图,应该会明白

    了解防水等级以及一般防水结构设计 - 图5
    了解防水等级以及一般防水结构设计 - 图6

    螺丝防水
    1.是在螺丝上套个小圈就可以了
    2.在上下螺丝柱上做结构加一个防水圈就好了.
