电池电压检测电路（AD采样）

电路很简单，这次主要是选型和设计方法。

要点一：设定分压电阻的大小

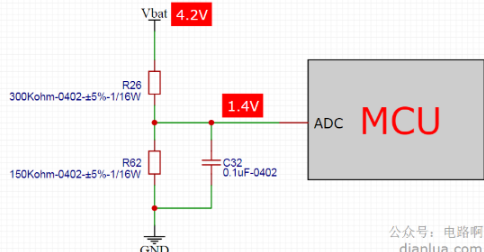

电池电压经过电阻R26和R62分压之后，给到主控芯片MCU的ADC引脚，通过ADC来侦测电池电压。
为什么要分压？因为ADC引脚可直接侦测的电压范围没有4.2V这么高。
在R62远远小于MCU的ADC引脚的输入阻抗的情况下，可以忽略ADC引脚的输入阻抗，这也是我们需要的。
下面忽略ADC引脚的输入阻抗来计算两个电阻的分压，也就是：
侦测到的电压 = 电池电压 x R62 / (R26 + R62)
侦测到的电压 = 电池电压 x 150 / (300 + 150)
侦测到的电压 = 电池电压 x 1 / 3

电池电压 = 侦测到的电压 x 3
查看MCU的数据手册，可以查到ADC引脚的输入阻抗。
为了忽略ADC引脚输入阻抗的影响，R62要尽可能相对地小。
但又不能太小，因为这个电路会一直消耗电池的电量，就算是关机状态下也一直在耗电。
电阻太小会导致关机功耗变大，这里消耗9.3uA：

要点二：降低纹波电压

为了精确测量电池电压，ADC引脚处的纹波电压要小。
这里用了电容C32来滤波：

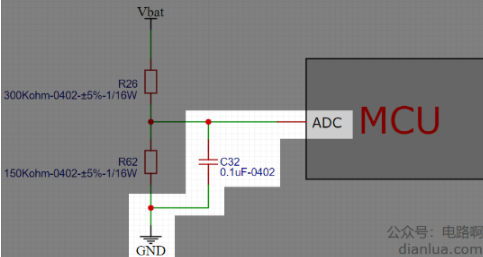

为了避免受到干扰，ADC引脚的走线要尽量短，远离干扰源，走线包地处理。ADC引脚处的走线高亮显示如下（这个MCU是BGA封装）：

这里的走线不算短，不过经测试纹波电压小于50mV，满足要求。

要点三：设定关机电压

阅读器配套的锂电池，充满电是4.2V。
在电压降到3.5V时，经实际测试，阅读器的系统电压还能保持稳定，但继续放电容易导致死机，所以设定3.5V为关机电压。

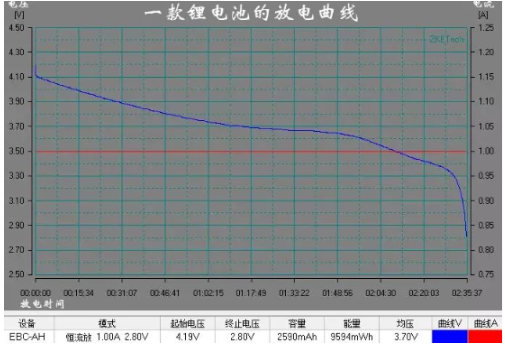

参考一款锂电池的放电曲线图，以1A电流放电时，一开始放电曲线很平缓。放电到3.5V再往后一些，蓝色的放电曲线呈陡涯式下降，这就是为什么电压变得不稳定了。见下图蓝色曲线的最右侧那一段：

根据这款产品的实际测试情况，软件设定为当侦测到电池电压降到3.5V时，系统执行关机。也就是：
电池电压为4.2V时，屏幕显示电量为100%；
电池电压为3.5V时，屏幕显示电量为0%，并执行关机动作。
有些电子产品本身功耗低，也不会瞬间拉取大电流，就可以在电池电压更低时才关机。

要点四：注意分压电阻的精度

“电池电压侦测电路”的两个分压电阻，后来改为了使用0.1%精度，会更靠谱。
