电源树相关知识

首先要给大家提一个概念——电源树

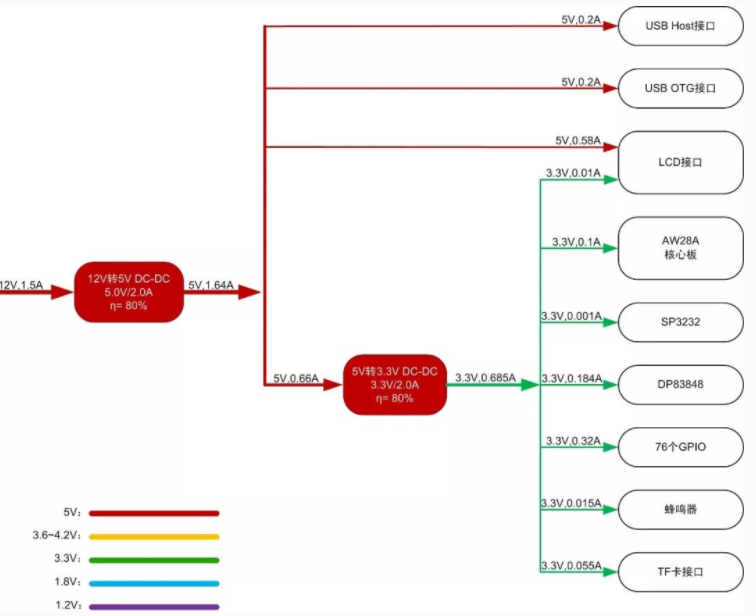

根据估计的电流，以及各电压等级电流的分配，绘制更加形象直观的树状图。

说白了就是一个硬件系统，不同的电路元件需要的工作电压是不一样，但整个系统的输入电压只有一个，所以就要从这唯一的输入（一般是12V或者24V），转化成可供处理器和各个外设使用的电压（常见的有5V、3.3V、1.8V）。

简单分类

人们总喜欢给周围的事物分类，按照分类标准不一样，分出来的结果也各不相同，电源电路这块也是，但万变不离其宗，不管标准怎么改，无非是交流（AC）和直流（DC）之间的爱恨情仇。

AC到DC

交流到直流，最常见的就是各种家用电器，大家都知道接入电网的是220V交流电，而家用电器大多是直流。

AC到AC

交流到交流，比如隔离变压器，防止220V直接和地连。

DC到AC

直流到交流，这一类属于逆变器
像太阳能发电板，把太阳能转换成的直流电转成交流以供使用；
或者变频冰箱与空调，一般是把AC转到DC再转到AC，因为在直流的时候，改变频率是很简单的。

DC到DC

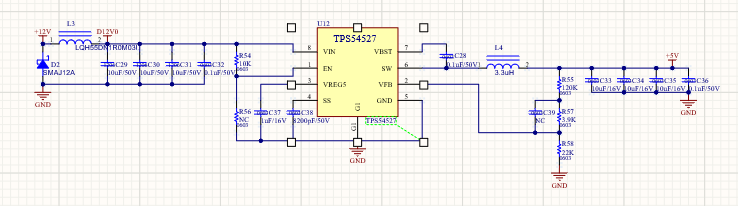

大家常见的各种12V转5V、3.3V、1.8V的电路，用于驱动CPU和各种外设。比如低压差的LDO和开关电源等。

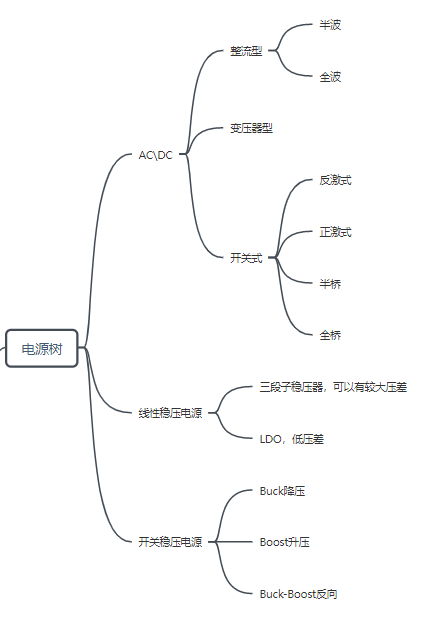

分类图

对于刚入门的小白来讲，最常见的，最常用的就是DC-DC，直流转直流，而这里面最常见的就是LDO线性稳压电路。
