一个常见的AC/DC电源拓扑结构

EMI滤波电感

EMI滤波的作用：

  • 滤除开关电源本身的电磁波，防止其进入电网
  • 滤除由电网传输过来的电磁波，防止其干扰电源;

    单向共模滤波

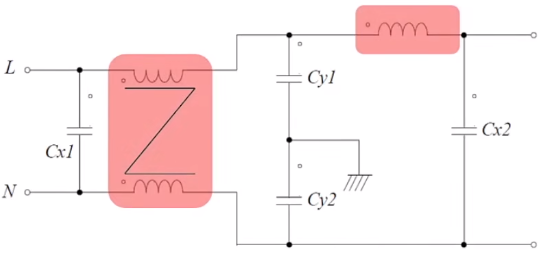

    单项共模+差模滤波

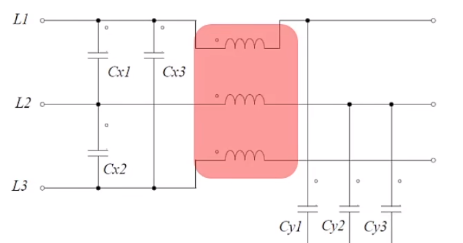

    三相共模滤波


    功率“地”与控制“地”串扰

    为了防止功率地对控制地产生干扰，所以一般会通过一个高频磁珠进行连接。

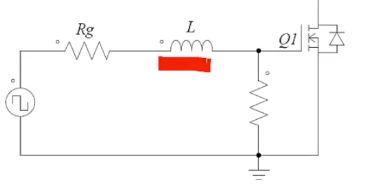

    驱动电路

    在开关管驱动回路串磁珠，利用磁珠在高频高阻，低频低阻的特性，增加栅极驱动回路的高频阻抗，从而加速栅极高频振荡的衰减。

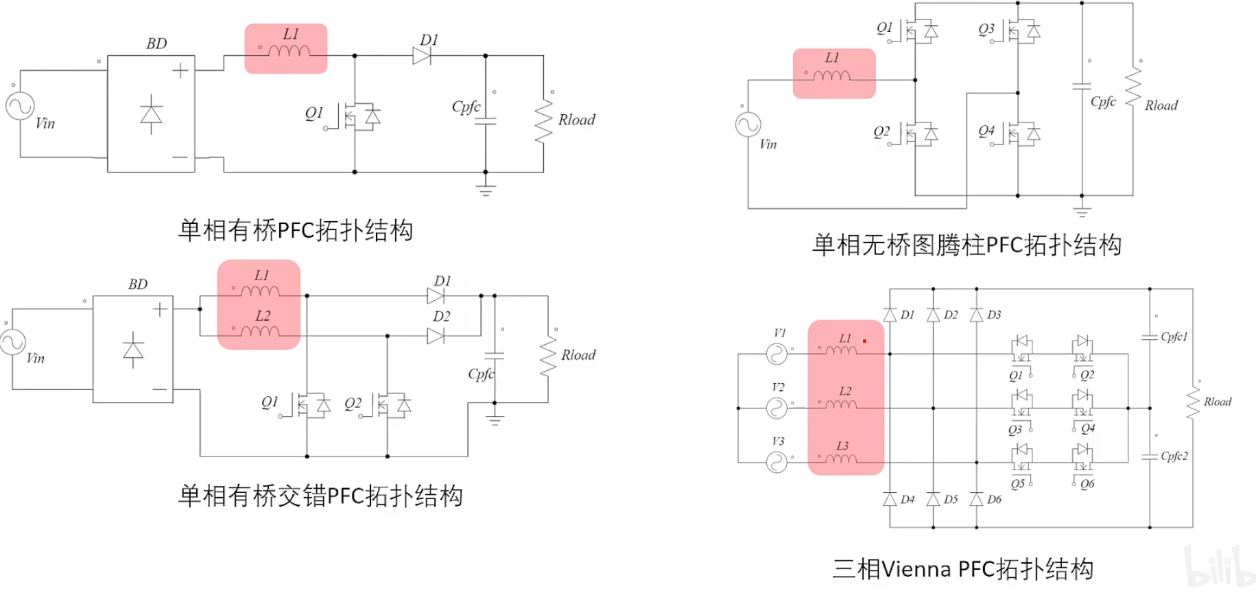

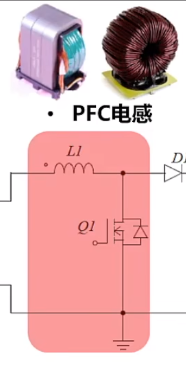

    PFC功率电感

    PFC功率电感，来实现能量的存储和释放，实现功率因数的校正。
    起到Boost电路的特性，实现对输入电压的升压。

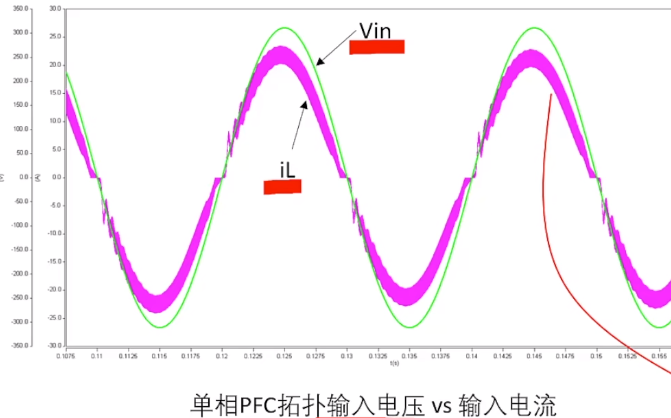

    由于PFC电感连接在输入端，所以它可以很好的实现输入电流跟踪输入电压的功能，来实现功率校正的目的。

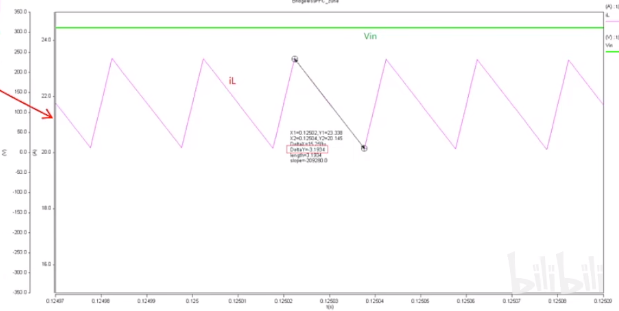

    电感电流纹波

    特点：大电流纹波，大直流偏执。
    在交流电压过零处电感量最大；
    在交流电压峰值处电感量最小。

    主要电气性能指标

    电感电流特性

    L-I特性曲线，主要是对输入电流纹波的控制，电感量越大，纹波越小。
    所以要考虑，在0电流偏置的电感量、电流纹波率以及饱和电流。

    电感阻抗特性

    100kHz~30MHz EMC控制

    最低谐振频率

    大于1MHz or Higher EMC控制

    损耗设计

    磁芯损耗+线材损耗

    谐振电感


直流滤波电感


变压器
