电路结构

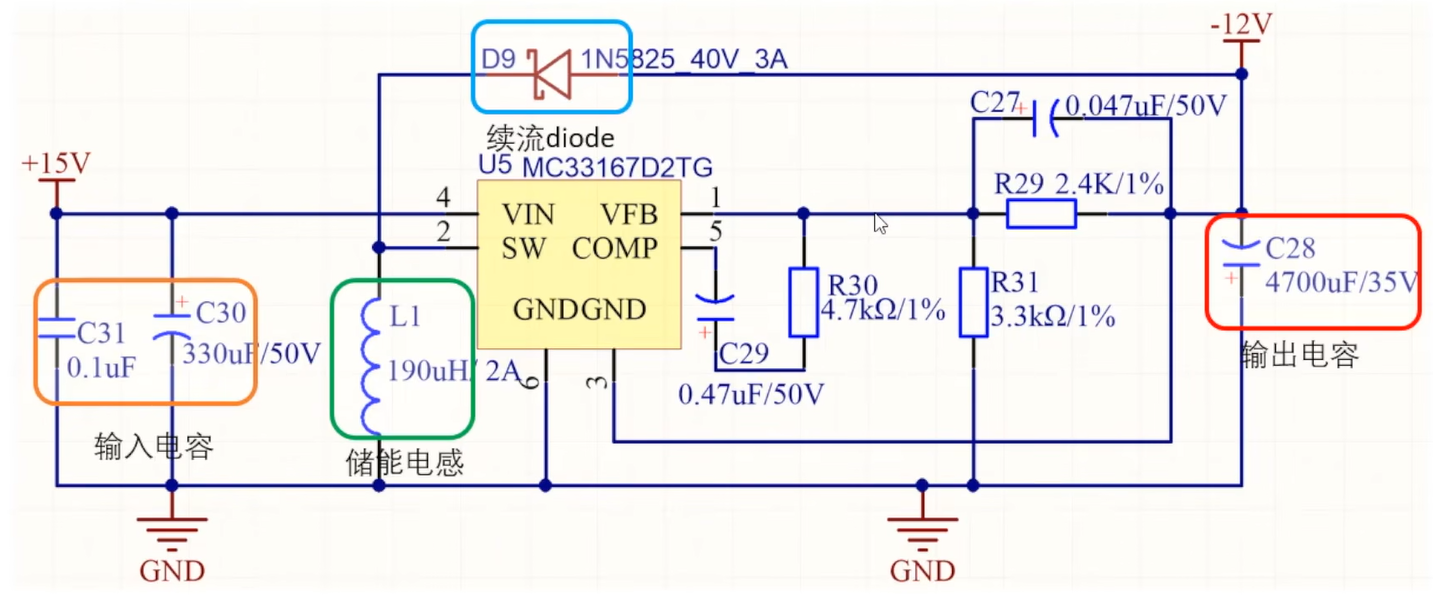

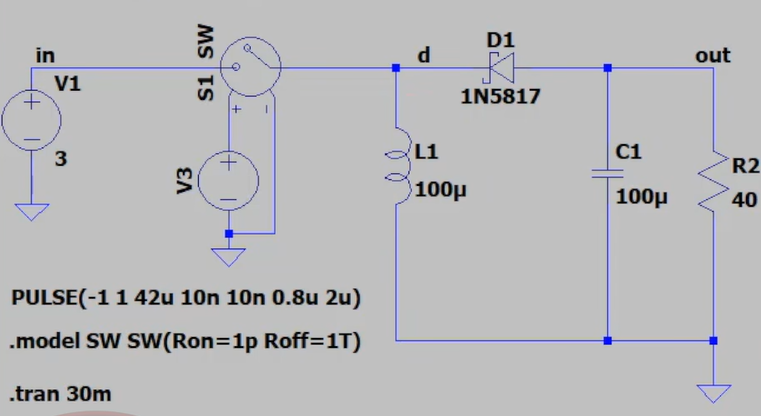

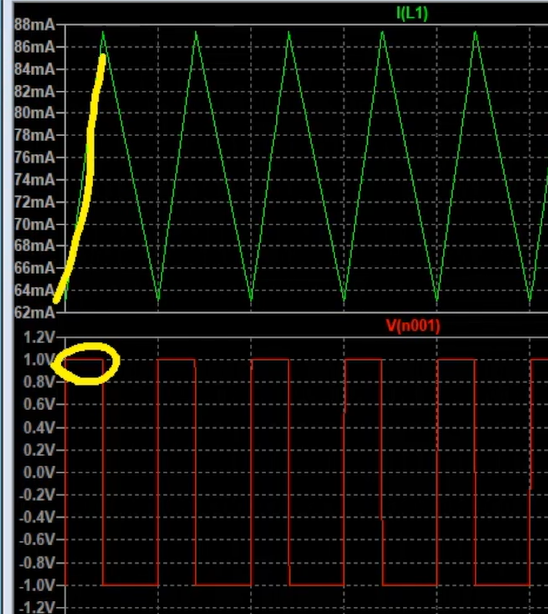

仿真结果：输入3V，输出是-1.8V。

电路分析

开关管导通的时候，给电感L1充电，此时二极管不导通，开关管关闭的时候，电感L1放电，此时二极管导通。

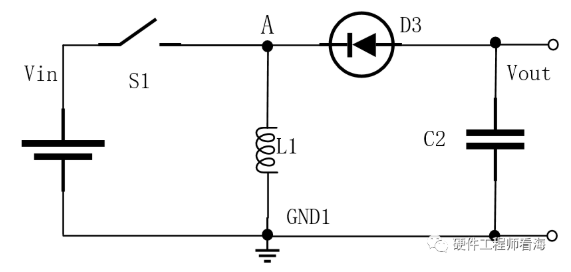

简化图原理图（公式）

BUCK-BOOST工作流程也分为开关断开和导通两个过程，开关的周期为T，占空比为D，当开关闭合导通时，电源对储能电感充电：

当开关断开时，电感通过二极管向负载放电（要注意电流方向）。

根据伏秒平衡原理，开关在断开时和导通时，电感储存的能量是相等的：

整理公式可以得到输入输出之间的关系：

占空比D是小于1的系数，因此0<1-D<1，因此BUCK-BOOST是升降压型斩波电源:|Vout|>Vin；Vout<0。
