使用场景

  • update users set name=’XXX’ where id = 10

    流程

  • Buffer Pool（缓冲池）：如果对应‘id=10’的数据在缓冲池中，则直接使用；否则，从磁盘上加载该数据

  • 为这一行数据加上独占锁
  • Undo log：讲更前的旧数据写入undo log文件，用于事物回滚
  • 更新缓冲池中的数据
  • Redo Log Buffer：将数据的修改日志写入该缓冲区，记录的是“对哪个数据页中的的什么记录，做了什么修改”。用于mysql宕机恢复
    • 此时这条redo log日志是处于prepare状态
    • redo log根据配置的刷盘策略进行落盘
  • server层执行器生成该操作的binlog，并写入binlog日志

  • server层提交事务，这时候会调用引擎的提交事务接口，将刚刚的redolog日志标记为commit，并写入redo log file

    两阶段提交

    两阶段含义

  • innodb写入的redolog日志状态为prepare状态，

  • 通知server层可以提交事务了，server层写入对应的binlog日志
  • 提交事务

  • innodb层将redolog状态更新为commit，并触发redolog buffer的刷盘策略

    作用

  • 保证某一时刻数据库的状态，和crash后用日志恢复出来的数据库状态一致

  • 保证主从库数据一致

    mysql异常重启，保证数据完整性

  • 写入redo log处于prepare状态，写bin log之前crash

    • 事务回滚；binlog没写，所以也不会同步到从库
  • 写入redolog 处于prepare状态，写binlog后，还未将redo log改为commit
    • 如果redo log日志有commit标志，则直接提交
    • 如果redo log是prepared标志，则判断对应的binlog是否存在并完整
      • 如果是，则提交
      • 否，回滚事务

  • 如何判断binlog是否完整

    • 一个事务的binlog是有完整格式的
      • statement格式的binlog，最后会有COMMIT
      • row格式的binlog，最后会有一个XID event
      • mysql5.6.2后引入了一个binlog-checksum参数，用来验证binlog的正确性
    • 同一个事务的binlog和redo log有一个共同的参数：XID

      Redo Log刷盘策略

      参数：innodb_flush_log_at_trx_commit

  • 值为0

    • 提交事物后，不会把redo_log_Buffer中的数据刷新到磁盘
    • 事物提交成功，但mysql宕机会导致数据丢失
  • 值为1
    • 提交事物后，会把redo_log_Buffer中的数据刷新到磁盘
    • 事物提交成功后宕机，不会丢失内存中的数据，因为重启后mysql会根据redo log恢复数据

  • 值为2

    • 提交事物，会把redo log buffer中数据写入到磁盘缓冲区OS cache中，OS cache中数据会被异步落盘
    • 此情况下，也可能会丢失数据

      后台定时任务

  • InnoDB存储引擎有一个后台线程，每隔1秒，就会把redo log buffer中的内容写到文件系统缓存（page cache），然后调用fsync刷盘。

  • 除了后台线程每秒1次的轮询操作，还有一种情况，当redo log buffer占用的空间即将达到innodb_log_buffer_size一半的时候，后台线程会主动刷盘

    修改后的缓存页直接落盘和修改写入redo log文件区别

    缓存页落盘

  • 一次刷盘就是16KB比较耗时，但你一次修改可能就只改了几个字节，性价比不高

  • 缓存页刷盘是随机写，性能差

    写redo log文件

  • 一行redo log日志可能就只占用几十字节，就包含表空间、数据页号、文件偏移量、更新值等信息

  • 顺序写速度快

    redo log结构

  • 日志类型（就是类似MLOG_1BYTE之类的），表空间ID，数据页号，数据页中的偏移量，具体修改的数据

    日志类型

  • MLOG_1BYTE：指修改了一个字节

  • MLOG_2BYTE：修改了两个字节
  • 。。。
  • MLOG_8BYTE：修改了8个字节

  • MLOG_WRITE_STRING：插入或修改了一大串的值

    Redo log block

  • 存放多行的redo log日志

  • 一个redo log block是512字节

  • 写redo log时候，会现在内存中创建一个redo log block的数据结构，写满后将其写入磁盘

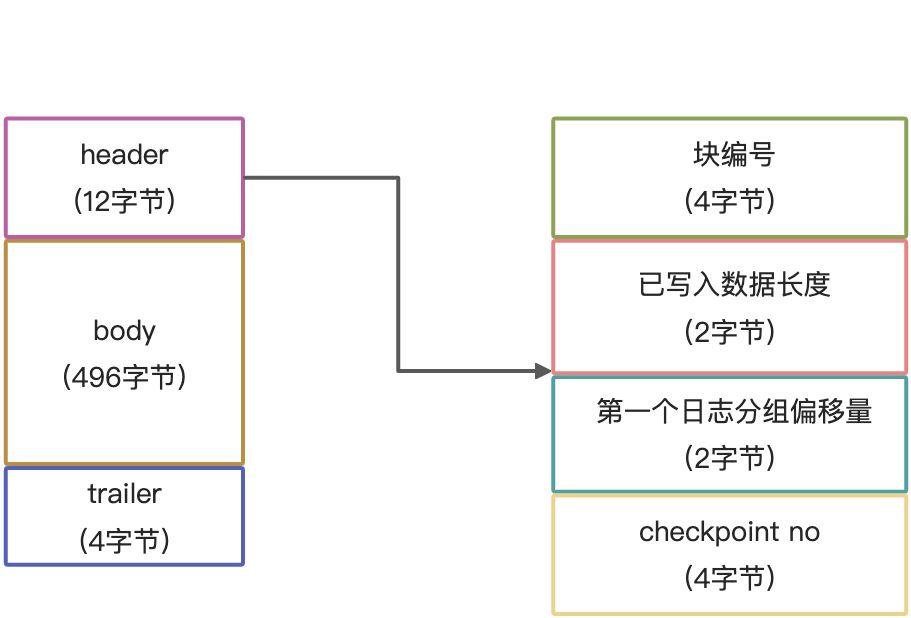

    结构

    Redo Log - 图1

    redo log buffer

  • mysql 启动后申请的一块连续的内存区域，将其划分为多个redo log block区块

  • redo log buffer的内存大小通过参数innodb_log_buffer_size指定，默认大小16MB
  • 写redo log其实就是写入redo log buffer中的某个redo log block

  • 通常一个事物会包含多行redo log，这多行redo log就是一组，当这一事物多个操作都执行成功后，才会一起写入block

    刷盘时机

  • 写入redo log buffer的日志，已经占了redo log buffer总容量的一半，就会写入磁盘

  • 一个事物提交，必须将其redo log所在的redo log block刷入磁盘
  • 后台定时任务每隔1秒，将redo log buffer中的日志写到操作系统的page cache中，然后调用fsync落盘

  • mysql关闭时候，进行落盘

    磁盘文件

  • redo log磁盘文件目录：又innodb_log_group_home_dir指定，通过show variables like ‘datadir’查看

  • innodb_log_files_in_group指定redo log文件数量（默认2个），innodb_log_file_size指定每个redo log的大小（默认48MB）
  • 循环写
  • redo log写满后，需要刷脏页落盘

    组提交
