工商银行最新SDN云网架构，霸气！

原创2018-02-05特大妹特大号
别看工商银行被称为「宇宙第一大行」
号称拥有最强IT超能力

他，也有小痛苦
这几年，大环境变了
互联网金融的冲击、数字化转型的压力
小环境也变
组织架构的调整、集团业务的常态并购
一切在变，难题出现了
如果底层的IT网络架构，无法“善变”
那么，他将无力承载上层的种种“变”
所以，5年前
工行就决心干一件大事
▼

像打麻将一样，重新洗牌
于是
2013年，开始琢磨
用SDN(软件定义网络)重构网络基础架构

前无古人、后无来者之路
2014年，找几个厂商来开会，脑力激荡

工行和厂商们聊完天后
感觉这事，可干！
随后，启动IT架构转型的新项目
2016年，持续推进，正式“规划方案”出炉
从2014到2016，工行谨慎再谨慎
整整用了2年时间
研究➜规划➜方案设计➜方案论证➜测试
真是磨刀不误砍柴工
千呼万唤，终于
↓

正式出炉，且通过评审会评审
成为各大银行SDN建设的风向标
2017年，落地上线，取得阶段性成果
网络变革的趋势，不可阻挡
截止目前，工行SDN取得两大建设成果
↓


能够承载关键业务的网络，才是好网络
工行SDN建成后
已经成功运行了7大互联网金融关键业务
各项技术指标达到完美预期
证明，SDN重构银行网络，靠谱！
1、工行，为啥要选择走SDN这条路？
SDN，正经解释是➜软件定义网络
说白了，SDN是管“网络”的
那么网络是啥？
打个比方
▼

我们先看看
原来的，银行网络架构是什么样子的？

导致了
①网络资源池化能力不足，计算、存储和机房场地资源的碎片化
②新业务上线，依赖手工配置，流程较长，操作复杂
③应用、系统、网络相对割裂，端到端的可视度和排障能力不足
SDN来了，它怎么干？
①
把以前固定的道路（组网格局）打掉
全部网络设备，实现“池化”
▼

②
道路（基础架构）与楼（应用）解耦
▼

③
最核心的是，SDN有一个聪明的大脑
这个大脑，就是控制器（Controller）
它能对整个网络发号施令，全局调度
一个上层任务来了
它能立刻调兵遣将，做好网络资源战备供给
▼

最终，工行的SDN网络
网络架构由“汇聚+核心”的传统集中式
变成了弹性的、扁平化的一张大网
▼

我们来看一下正经的
工行SDN云网架构
▼

2、工行SDN，建设细节？
工行给自己重新构架的网络取名为
新一代全球网络AstroNet1.0
▼

宇宙行正在全新打造一张
覆盖数据中心核心网和
全球分支广域网的云网络
！！霸气！！

作为宇宙行新一代网络AstroNet1.0的核心
数据中心的SDN网络如何架构呢？
▼

↓

✓网络编排层：依托智能运维平台（含云平台/网管）实现上层流程的统一编排，提供网络服务目录；
✓网络控制层：通过SDN控制器构建软件定义的核心，对编排层提供网络服务能力及智能化管理能力；
✓网络转发层：包括数据中心、广域网和端侧网络，通过虚拟化承载多业务网络数据转发。
3、SDN云网架构，给工行带来
哪些好处？
①
极大提升了网络架构的可靠性和扩展性
▼

新一代SDN Fabric架构底层Underlay网络采用三层路由组网，消除了传统二层广播风暴影响应用业务正常运行的故障场景，同时针对Fabric Overlay二层网络部署智能二层防环技术，可快速排查和定位广播报文、未知单播报文等导致流量异常的问题。
②

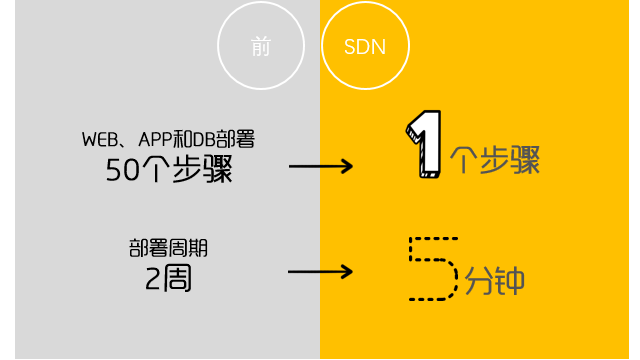

配置自动化，加快新业务上线速度
▼

新网络方案实现应用自动化部署，网络服务自动编排，计算和网络资源就绪缩短到分钟级别，针对突发业务扩容诉求，计算和网络资源也可灵活弹性伸缩。以前叫网络调试、配置，现在有了高大上的名字，网络服务编排。
③
运维可视化，提升运维效率
▼

新网络架构不仅提升了网络可靠性和可扩展性，也简化了网络运维。通过“应用-逻辑-物理”三级网络拓扑可视，助力故障快速定位。替换传统工单模式，减少一线人员变更修改网络配置的复杂流程，网络人员可更多聚焦网络优化和自动化运维等工作。
④

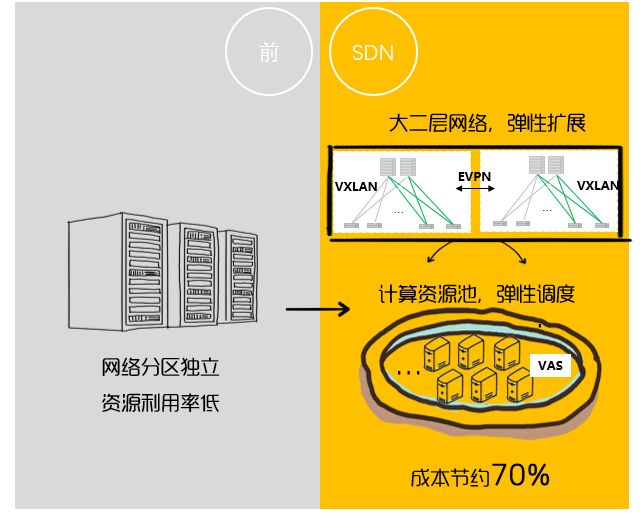

IT资源池化，提升资源利用率

▼
![SDN 人 二 启 网 ， 性 扩 展 匚 二 ： 0 = 0 i 十 0 资 原 也 諢 性 洇 度 网 区 狸 立 资 源 刮 用 率 1 氏 朩 约 70 ％
新网络在数据中心局域网层面采用VXLAN（Virtual Extensible LAN）+EVPN（Ethernet Virtual Private Network）构建大规模Fabric计算资源池，单个Fabric可承载4000台以上物理机。
依托EVPN技术实现多个逻辑网络分区资源的灵活调整，提升计算资源和网络接入资源的利用率。
⑤
多平面、虚拟化，业务承载更加安全可靠
▼

新网络在骨干网层面采用多平面路由设计，降低了数据中心网络和广域网的耦合度，也提升了广域网的可用性。通过MPLS VPN技术实现一级骨干网的虚拟化，把生产、测试以及各子公司在逻辑上分成不同的VPN，实现逻辑隔离，简化安全管理。行内的不同业务（主机灾备、平台灾备、Intranet、Extranet、Internet）统一承载，充分利用基础通信资源。
⑥

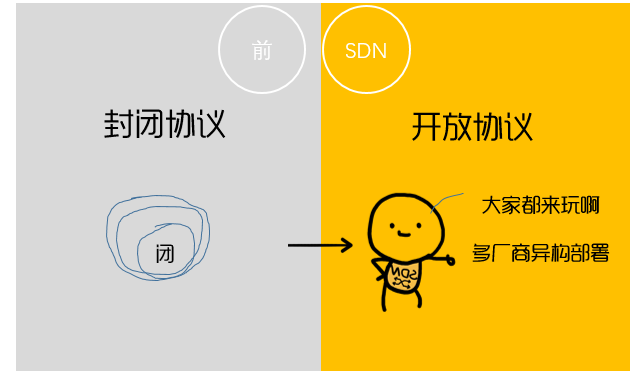

开放路由协议提升网络扩展能力
升级通信线路提升网络承载能力

▼

新网络将原来的骨干网采用的封闭路由协议改为开放的标准协议，提升了网络的扩展性，支持多厂商产品异构部署。同步采用分层分域开放架构标准：SDN控制器提供API，支持上层应用驱动按需调度网络业务，网元设备开放API支持SDN控制器按需配置和调度。
同时，新的一级骨干网使用了MSTP线路替换了老旧的ATM线路，支持带宽平滑升级，设计容量大幅提升，数据中心间单路通讯带宽可平滑扩展到10GE，一级分行到数据中心间的单路带宽可平滑扩展到1GE。新骨干网可灵活地支持向多地多中心的广域网平滑演进。
截止目前，工行建成了
①金融行业最大的、全面支持SDN的数据中心
服务器集群规模达到4000台
②金融业首个规模商用的SDN WAN广域网
首期已落地实施11家分行
工行这么逆天的SDN云网架构
是谁干的？
▼

华为独家承建SDN数据中心核心网
并参建SDN广域网
据特大妹打探，除工商银行外
其他多家银行已经在紧锣密鼓搞SDN了
菊厂参与度应该是最高的
……

猛戳原文，了解更多金融SDN建设的奥秘…
