图解

如图所示，上层只是规范了协议，最终机器是物理层之间打交道。
前三层是用户态，后四层是内核态。

数据包


一个设备工作在哪一层，关键看它工作时利用哪一层的数据头部信息。网桥工作时，是以MAC头部来决定转发端口的，因此显然它是数据链路层的设备。
具体说:
物理层：网卡，网线，集线器，中继器，调制解调器
数据链路层：网桥，交换机
网络层：路由器
网关工作在第四层传输层及其以上
集线器是物理层设备,采用广播的形式来传输信息。
交换机就是用来进行报文交换的机器。多为链路层设备(二层交换机)，能够进行地址学习，采用存储转发的形式来交换报文.。
路由器的一个作用是连通不同的网络，另一个作用是选择信息传送的线路。选择通畅快捷的近路，能大大提高通信速度，减轻网络系统通信负荷，节约网络系统资源，提高网络系统畅通率。
交换机和路由器的区别

应用层（表示层、会话层）

http，https，ftp，smtp（邮件）

传输控制层

TCP、UDP
三次握手
1 （client）发起连接
2（service)确认收到
3 （client）确认收到
四次分手
1 （client）我要断开连接
2 （service）我收到了
3（service）我也想断开连接
4（client）收到了
三次握手，四次分手为一个最小粒度，不可分割
解释：比如三次握手中
1 client1 -> service1
2 service1 -> client1
3 client1 ->service2
这就是分割了

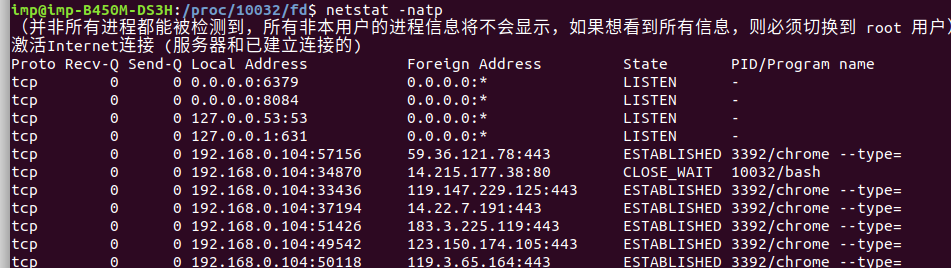

ubuntu中可用netstat -natp 查看socket
socket : Local Address + Foreign Address

网络层（就是找到下一跳）

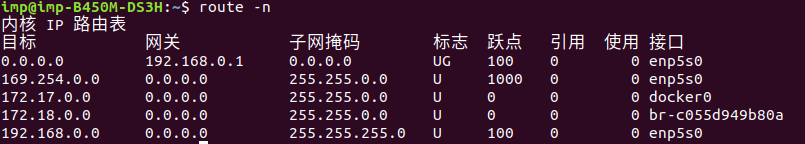

下一跳机制

网关是0.0.0.0或者*表示目标是本主机所属的网络，不需要路由

子网掩码和要访问的外网ip地址做二进制按位与得到网络号
当要访问一个外网地址如(62.135.99.23),用它与路由表中的每一条子网掩码做按为与运算，会发现只能匹配到第一列中的0.0.0.0，从而得到下一跳地址，这时候网络层的任务就完成了

链路层

  1. arp -a // 查看mac地址

arp协议
目标MAC地址： FFFFFFFF
链路层通讯地址mac地址
经过链路层数据包会有三个地址
最外层是链路层的mac地址 是下一跳点给谁
在外里是这个包最终地址给谁
最后是最终到服务器的端口号
这个数据包每到一个机器上，mac地址就会改成当前节点的mac地址，直至找到最终目标

物理层

实验+总结

实验

  1. 先创建socket连接，之后才有应用层（http）的应用 类似Java中先调用new Socket() 一样

    1. cd /proc/$$/fd
    2. exec 8<> /dev/tcp/www.baidu.com/80

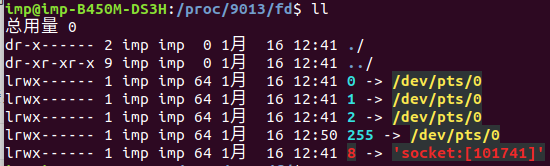

    3. ll

    可以观察到一个fd（描述符）为8的socket

  2. 使用http协议并输出到fd8

    1. echo -e 'GET / HTTP/1.0\n' >& 8
    2. cat 0<& 8 // 查看获取的内容
    3. //如果中途超时了可以先把描述符删掉，重新试一下
    4. exec 8<& - // 关掉fd8

    总结

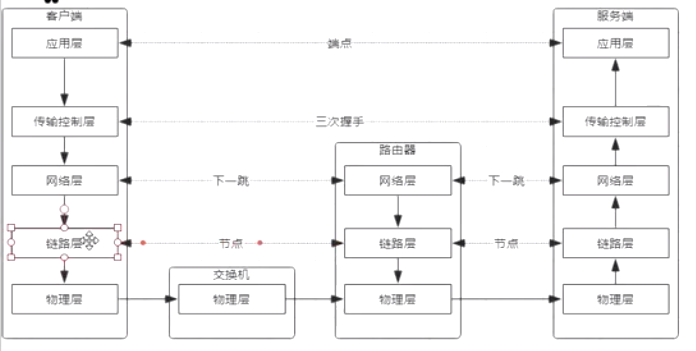

    一个http请求过程：先从传输控制层准备三次握手通过物理层建立连接，连接建立后，再把http请求传输过去，response数据再在应用层渲染成图形

    1. ifconfig eth0:3 192.168.8.88/24 // 增加一块虚拟网卡 ifconfig可以看到
    2. route add -host 192.168.8.88 gw 192.168.150.13 // 添加一个路由数据，网关为192.168.150.13，目标为192.168.8.88
