一、前言

二级缓存位置

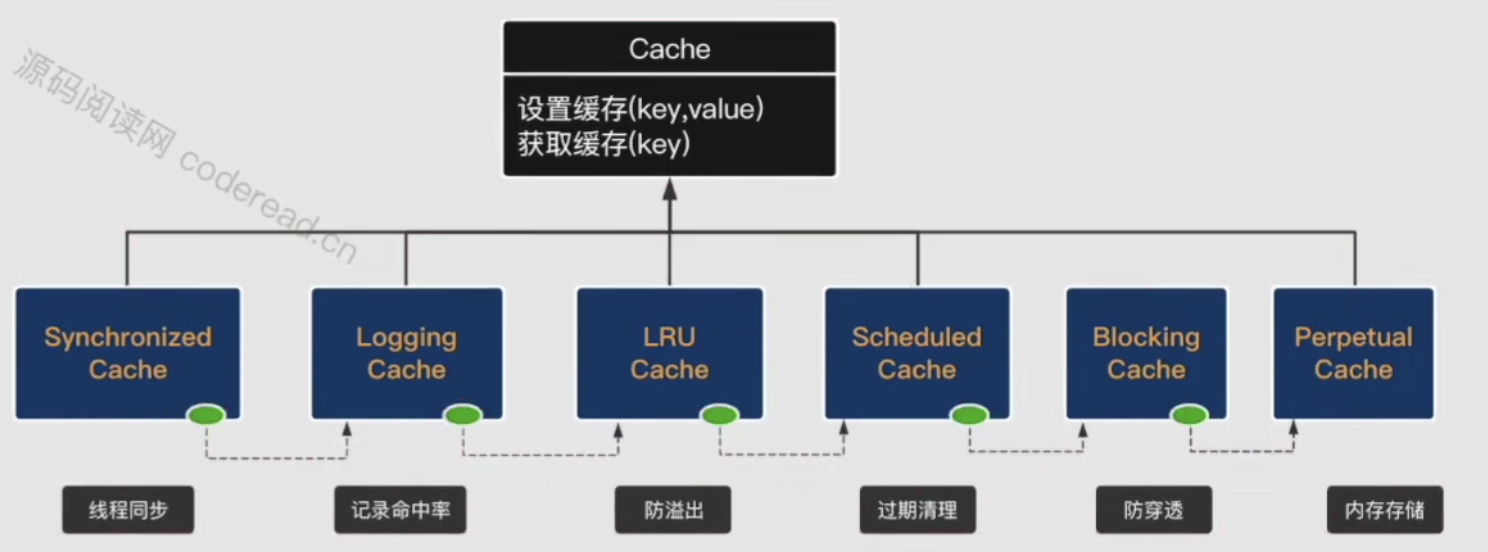

用到的设计模式：装饰器+责任链

二、二级缓存的结构

下图中，一个会话对应多个暂存区（几个缓存就有几个暂存区），当commit之后，暂存区中的数据会被刷到缓存区。

  • 有多少个缓存区取决于用了多少个mapper
  • 相同颜色表示相同的缓存值
  • 会话关闭之后，暂存区消失，但是缓存区永远存在。

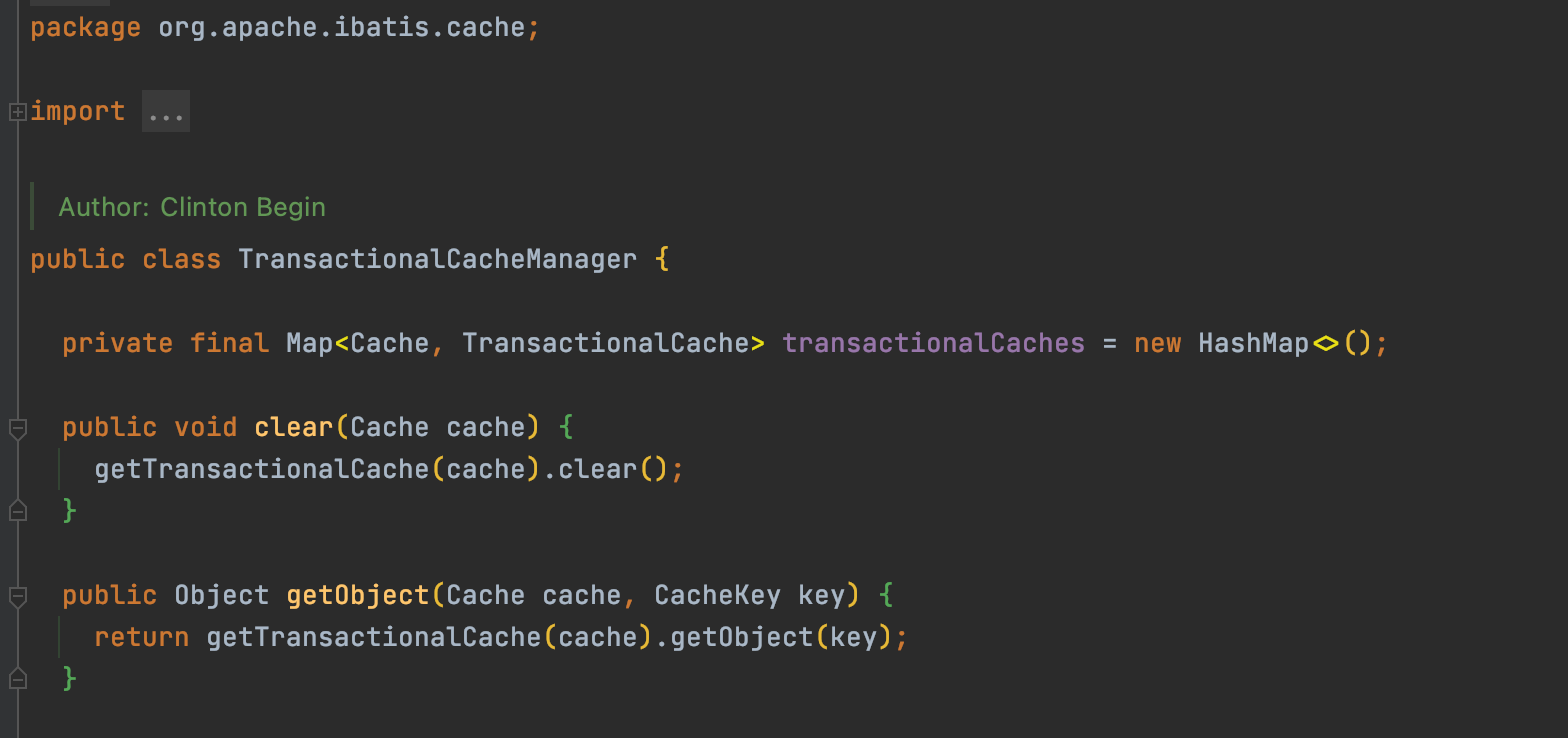

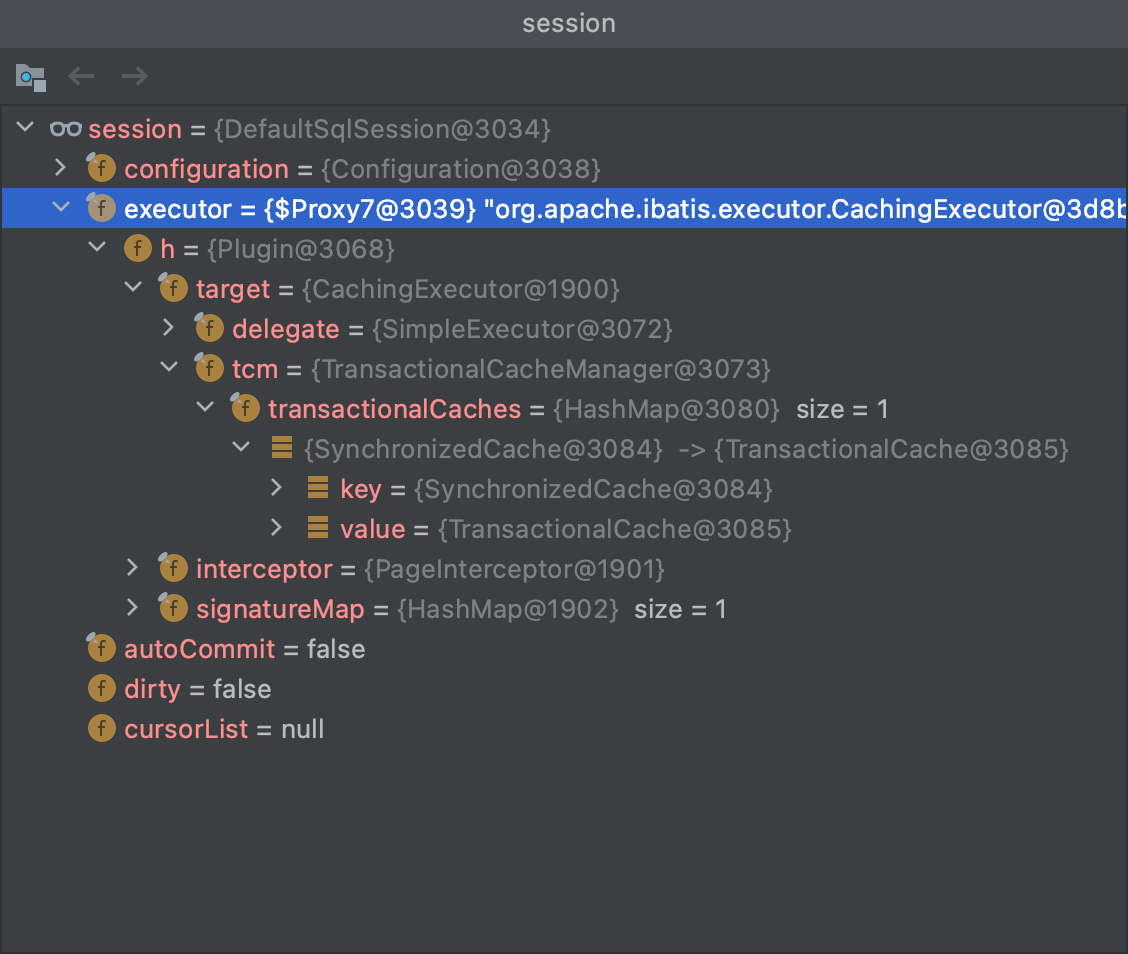

下图中的transactionChaches就是二级缓存

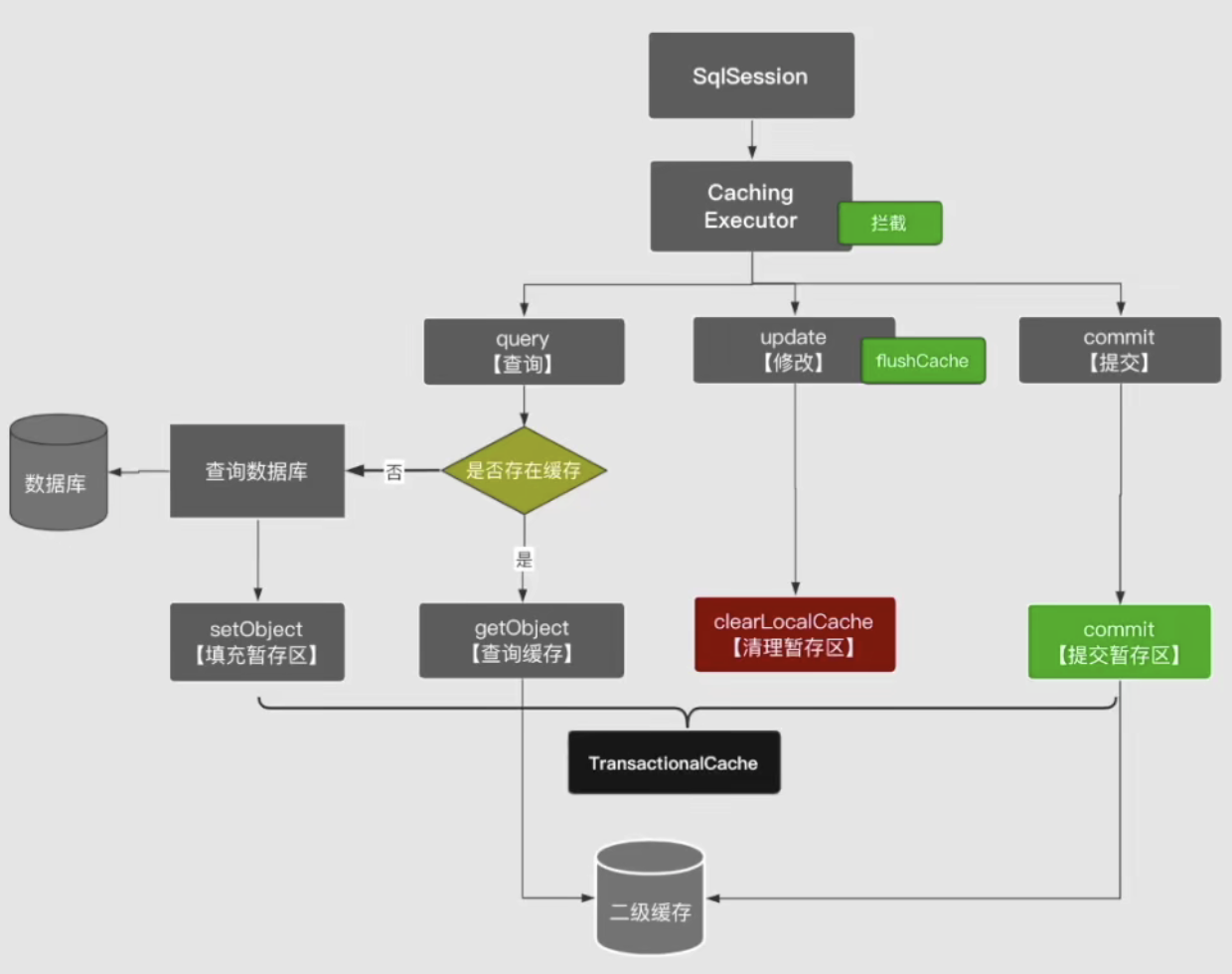

三、整个二级缓存的流程图


四、源码剖析

暂存区：private final Map<_Object, Object> _entriesToAddOnCommit
缓存区：private final Cache delegate

1、二级缓存存入位置

https://www.yuque.com/wangchao-volk4/fdw9ek/yni5df#WPJTW

2、清除

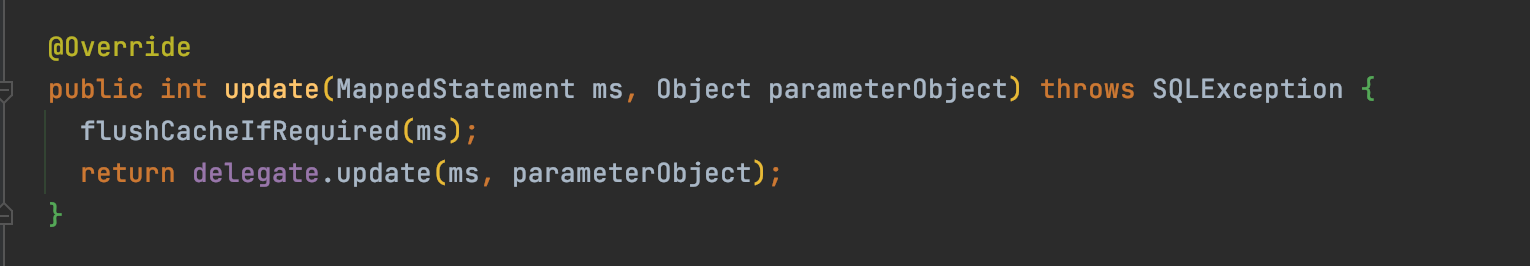

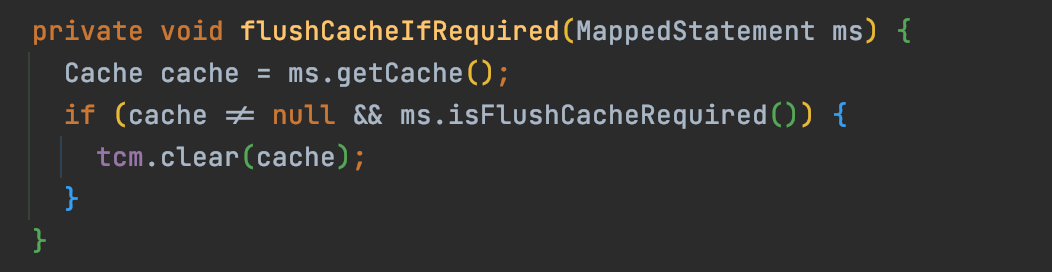

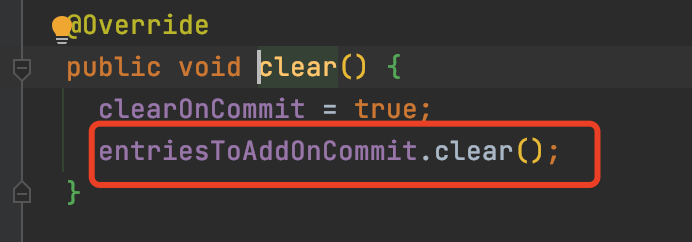

更新的时候，首先做下更新的 标记，然后清除暂存区的内容，等待commit之后，才会清除缓存区的内容。

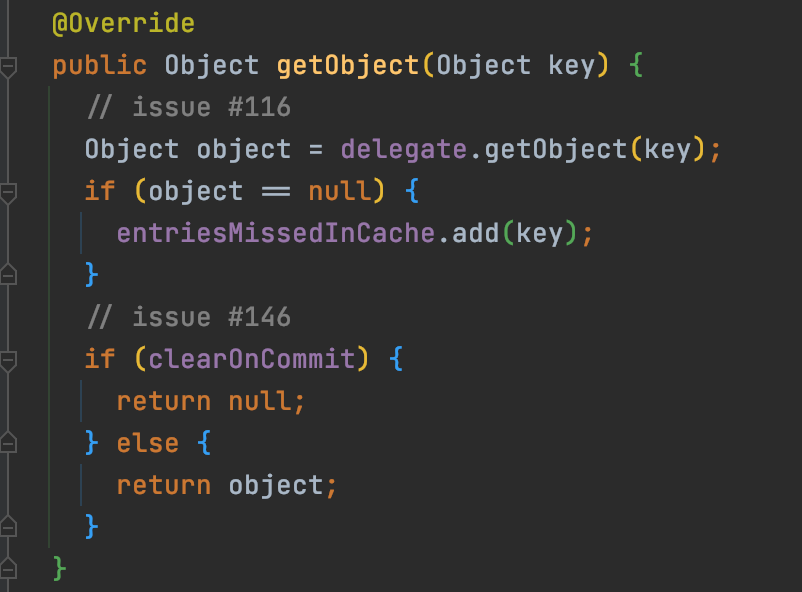

这样做是为了避免脏读，即：更新还没commit时，读取到了暂存区的内容，查询逻辑会根据 标记判断有没有更新。
标记就是 clearOnCommit
private final Map<_Object, Object> _entriesToAddOnCommit;
private final Cache delegate;

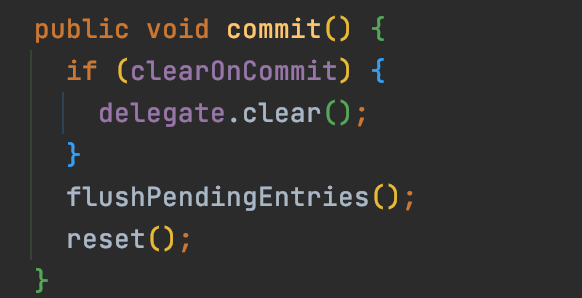

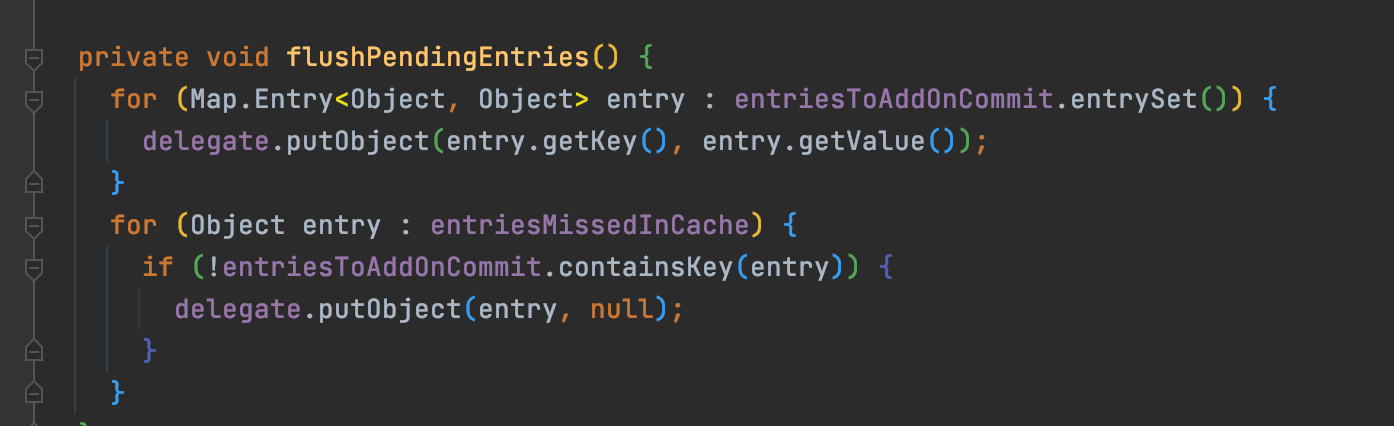

commit会清除缓存区内容，并将暂存区的缓存刷入缓存区
