封装成帧

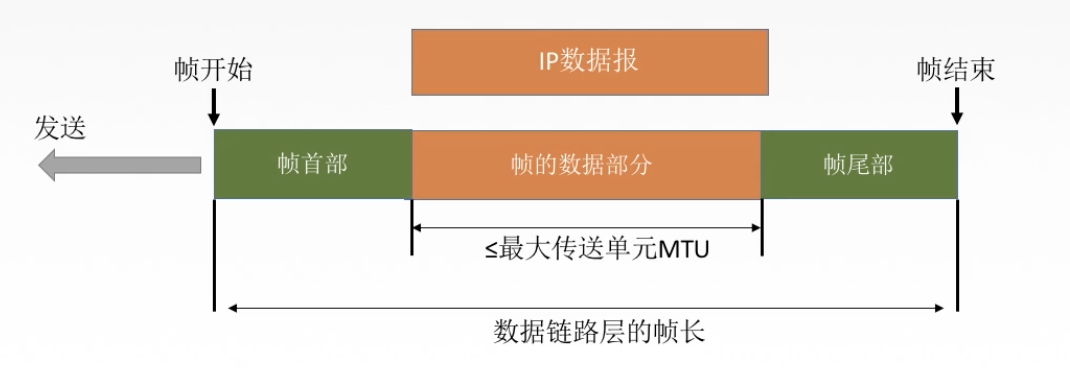

封装成帧就是在一段数据的前后部分添加首部和尾部，这样构成了一个帧。接收端在收到物理层上交的比特流后，就能根据首部和尾部的标记，从收到的比特流中识别帧的开始和结束。

首部和尾部包含许多的控制信息，它们的一个重要作用：帧定界（确定帧的界限）

帧同步：接收方应当从接收到的二进制比特流中区分出帧的起始和终止。

组帧的四种方式：

  • 字符计数法
  • 字符（节）填充法
  • 零比特填充法
  • 违规编码法


透明传输

透明传输是指不管所传数据是什么样的组合，都应当能够在链路上传送。因此，链路层就“看不见”什么妨碍数据传输的东西。

当所传数据中比特组合恰巧与某一个控制信息完全一样时，就必须采取适当的措施，使收方不会将这样的数据误认为是某种控制信息。这样才能保证数据链路层的传输是透明的。

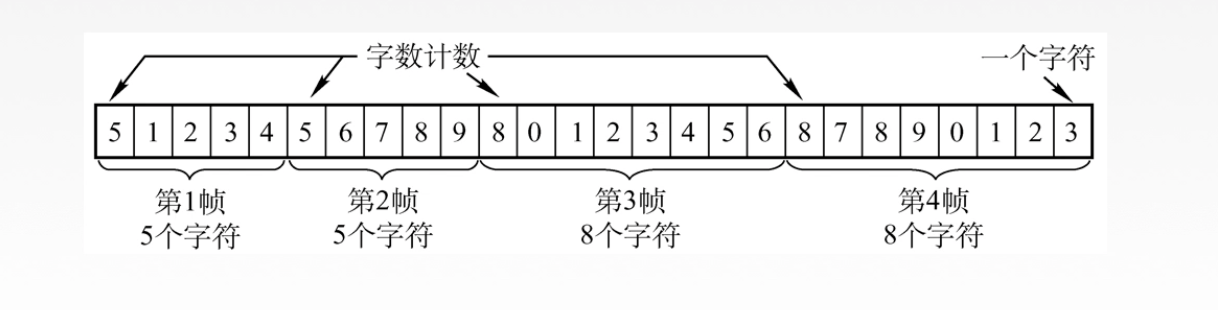

字符计数法

帧首部使用一个计数字段（第一个字节，八位）来表明帧内字符数。

字符填充法


  • 当我们传送的帧是由文本件组成时（文本文件的字符都是从键盘上输入的，都是ASCLL码）。不管从键盘上输入什么字符都可以放到帧里面传输，即（透明传输）
  • 当传送的帧是由非ASCll码的文本文件组成时（二进制代码的程序或图像等），就要采用字符填充法来实现透明传输。

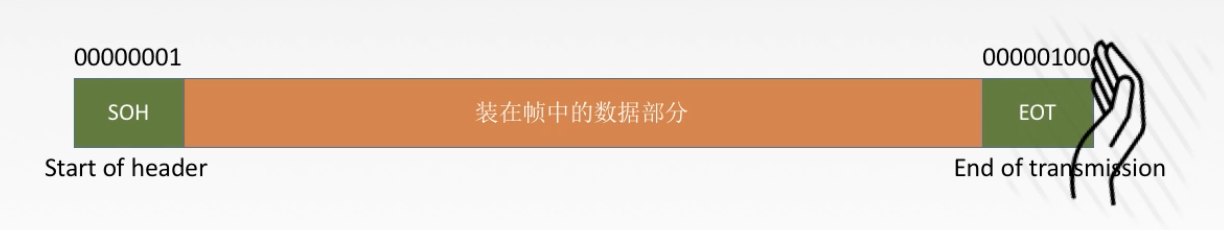

SOH : 帧的开始 start of header
EOT: 帧的结束 end of transmission

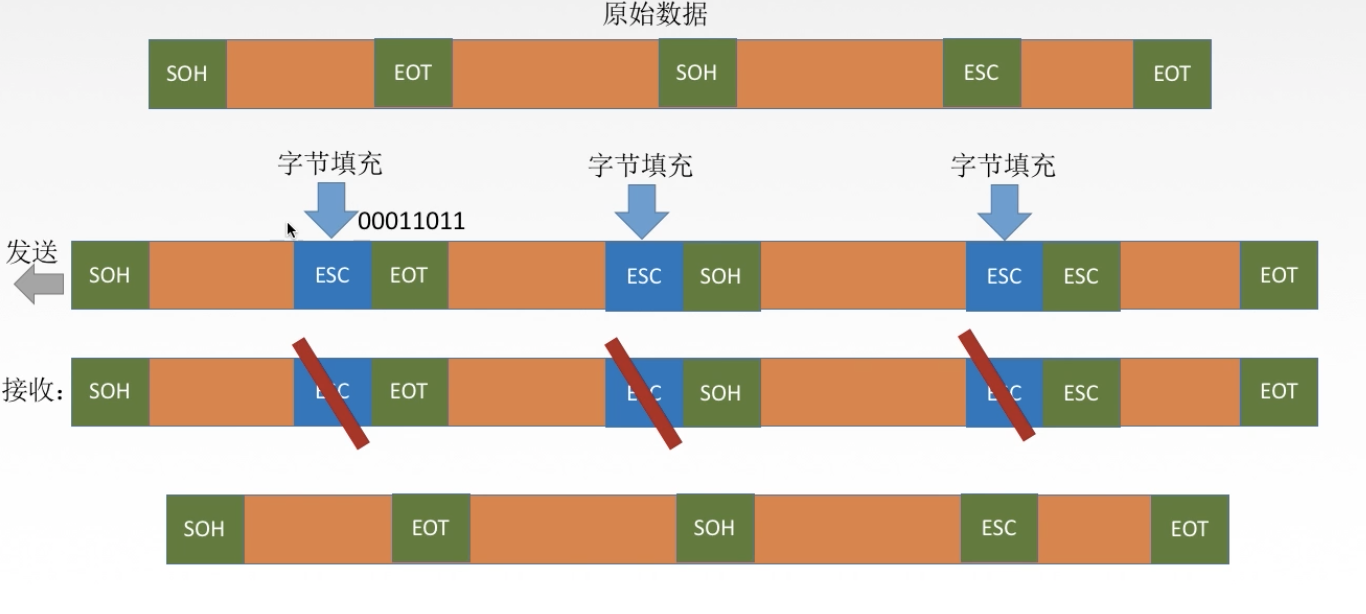

当我们在帧的数据部分存在控制字符时，如果要实现透明传输，那么需要添加一个转义字符进行字符填充，告知接收方这只是一个普通的字符。

零比特填充法

操作：

  • 在发送端，扫描整个信息字段，只要连续5个1就立即填入1个0.
  • 在接收端收到一个帧时，先找到标志确定边界，再用硬件对比特流进行扫描。发现连续5个1时，就把后面的0删除。

原始数据：0110111111110111110010
填充后数据：011011111011101111100010

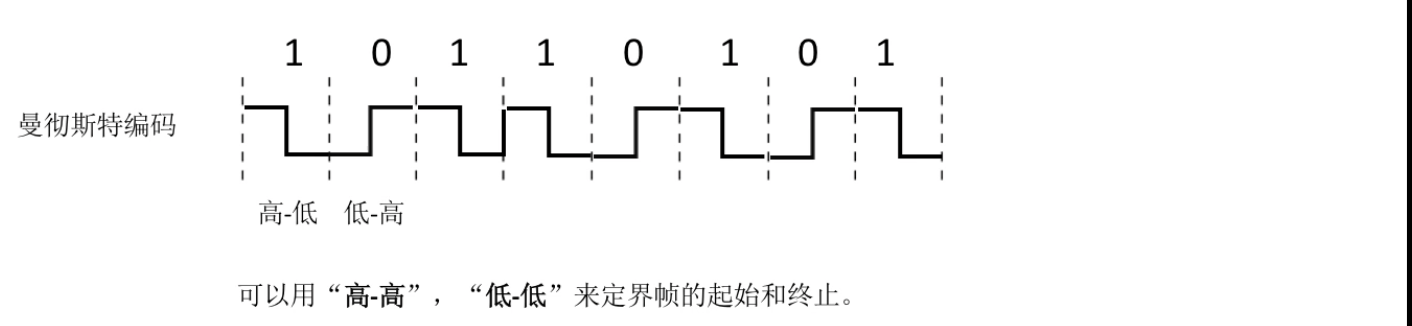

违规编码法


总结

由于字节计数法中count字段的脆弱性（其值若有差错将导致灾难性后果）及字符填充实现上的复杂性和不兼容性，目前普遍使用的帧同步法是比特填充和违规编码法。
