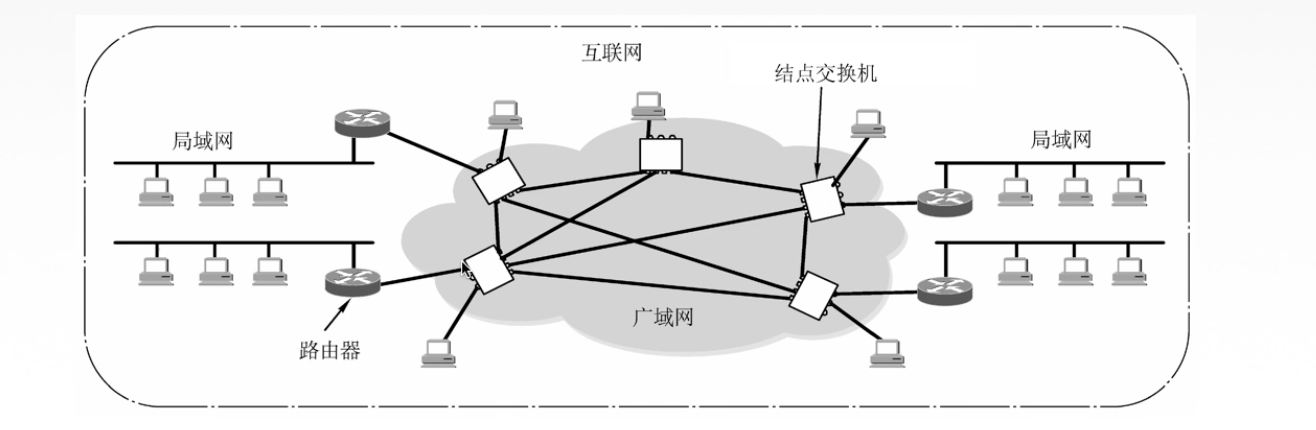

广域网

广域网（WAN，wide Area Network）,通常跨接很大的物理范围，所覆盖的范围从几十公里到几千公里，它能连接多个城市或国家，或横跨几个州并能提供远距离通信，形成国际性的远程网络。

广域网的通信子网主要使用分组交换技术。广域网的通信子网可以利用公用分组交换网、卫星通信网和无线分组交换网，它将分布在不同地区的局域网或计算机系统互连起来，达到资源共享的目的。如因特网（internet）是世界范围内最大的广域网。

PPP协议的特点

点对点协议PPP（Point to Point protocol）是目前使用最广泛的数据链路层协议，用户使用拨号电话接入因特网时一般使用PPP协议。

只支持全双工链路

ppp协议应满足的要求

• 简单：对于链路层的帧，无需纠错，无需序号，无需流量控制。
• 封装成帧：帧定界符
• 透明传输：与帧定界符一样比特组合的数据应该如何处理：异步线路用字节填充，同步线路用比特填充。
• 多中网络层协议：封装的IP数据报可以采用多种协议。
• 差错检测：错就丢弃
• 多种类型链路：串行/并行，同步/异步，电/光
• 检测连接状态：链路是否正常工作
• 最大传送单元：数据部分最大长度MTU
• 网络层地址协商：直到通信双方的网络层地址
• 数据压缩协商

ppp协议无需满足要求

• 纠错
• 流量控制
• 序号

ppp协议的三个组成部分

• 一个将IP数据报封装到串行链路（同步串行/异步串行）的方法。

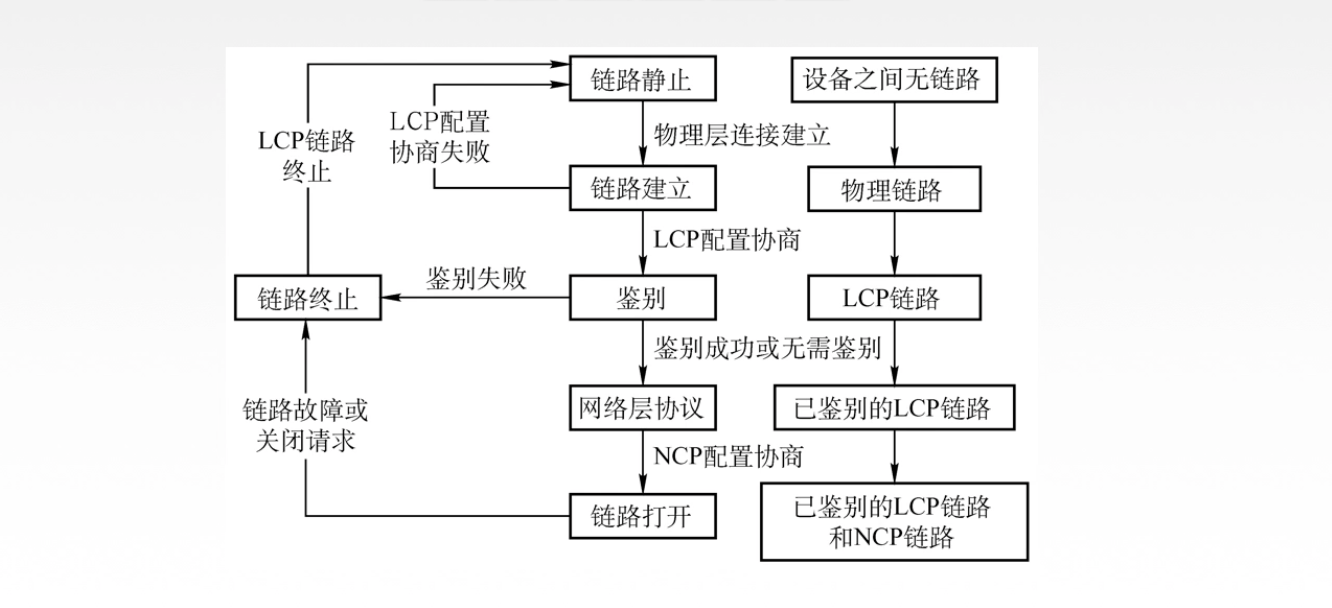

• 链路控制协议LCP：建立并维护数据链路连接。（身份验证）
• 网络控制协议NCP：ppp可支持多种网络层协议，每个不同的网络层协议都要一个相对应的NCP来陪值，位网络成协议建立和配置逻辑连接。

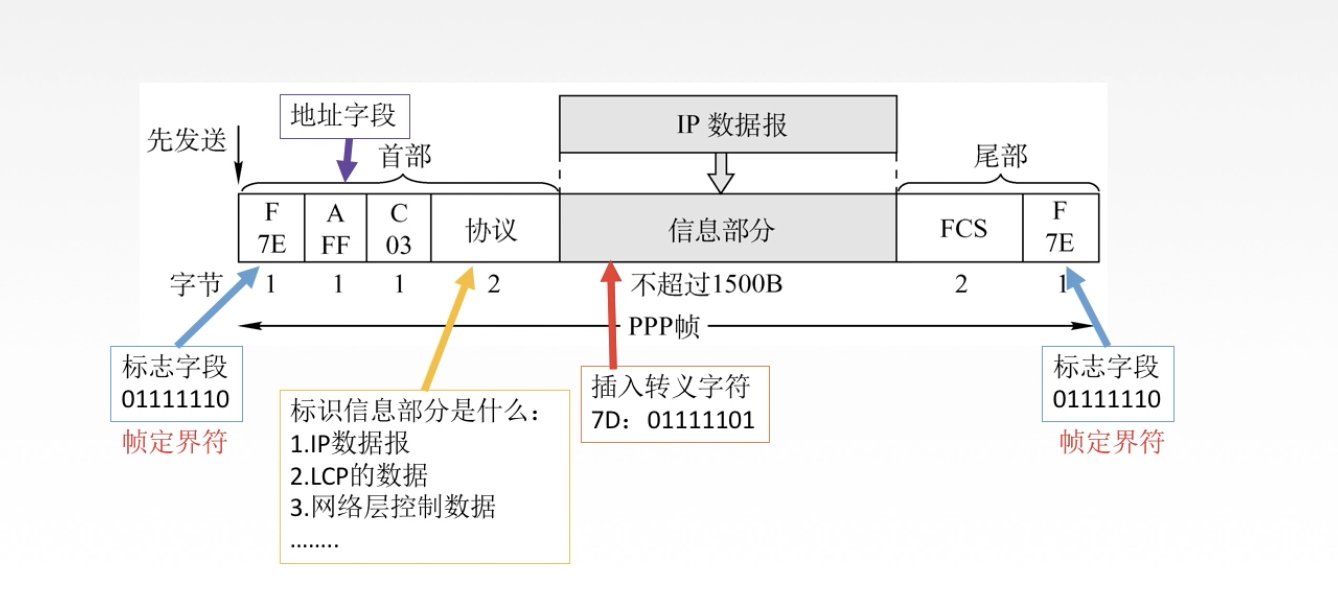

ppp协议的帧格式

HDLC协议

高级数据链路控制（High-Level Data Link Control或简称HDLC），是一个在同步网上传输数据、面向比特的数据链路层协议，它是有国际标准化组织（ISO）根据IBM公司的SDLC（SynchronousData Link Control）协议扩展开发而成的。

数据报文可透明传输，用于实现透明传输的“0比特插入法”易于硬件实现

采用全双工通信
所有帧采用CRC检验，对信息帧进行顺序编号，可防止漏收或重份，传输可靠性高。

HDLC的站（主站，从站，复合站）

• 主站的主要功能是发送命令（包括数据信息）帧、接收响应帧，并负责对整个链路的控制系统的初启、流程的控制、差错检测或恢复等。
• 从站的主要功能是接收由主站发出的命令帧，向主站发送响应帧，并且配合主站参与差错恢复链路控制。
• 复合站的主要功能是既能发送，又能接收命令帧和响应帧，并且负责整个链路的控制

三种数据操作方式

• 正常响应方式
• 异步平衡方式
• 异步响应方式

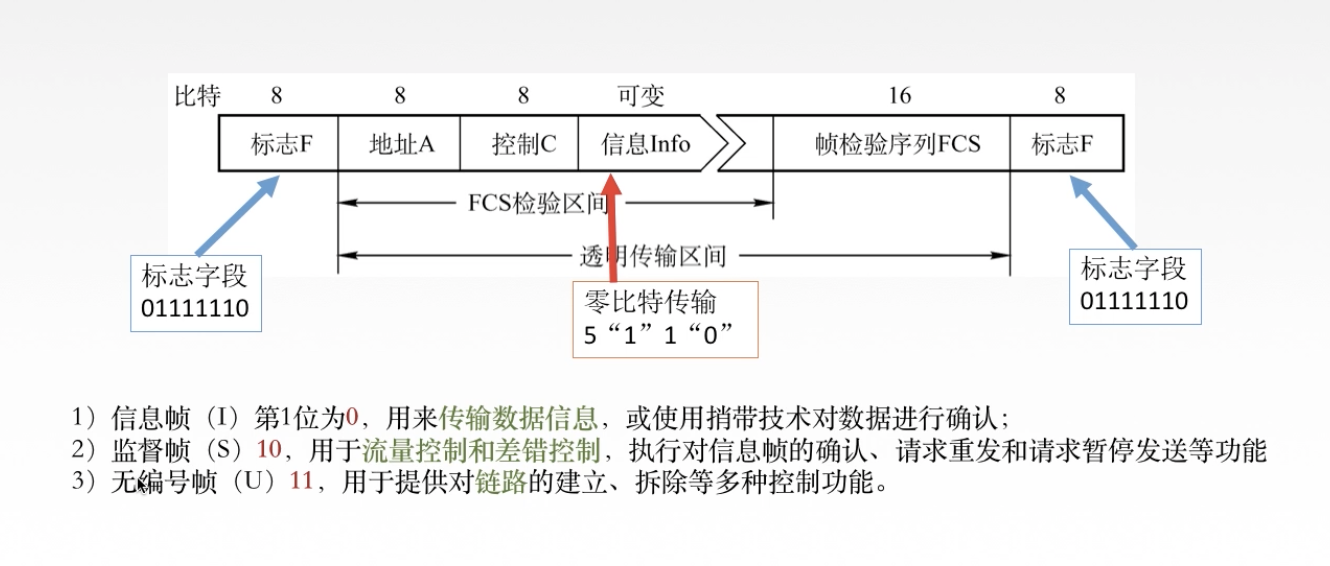

HDLC的帧格式

ppp协议&HDLC协议

HDLC、PPP只支持全双工链路。
都可以实现透明传输
都可以实现差错检测，但不纠正差错
