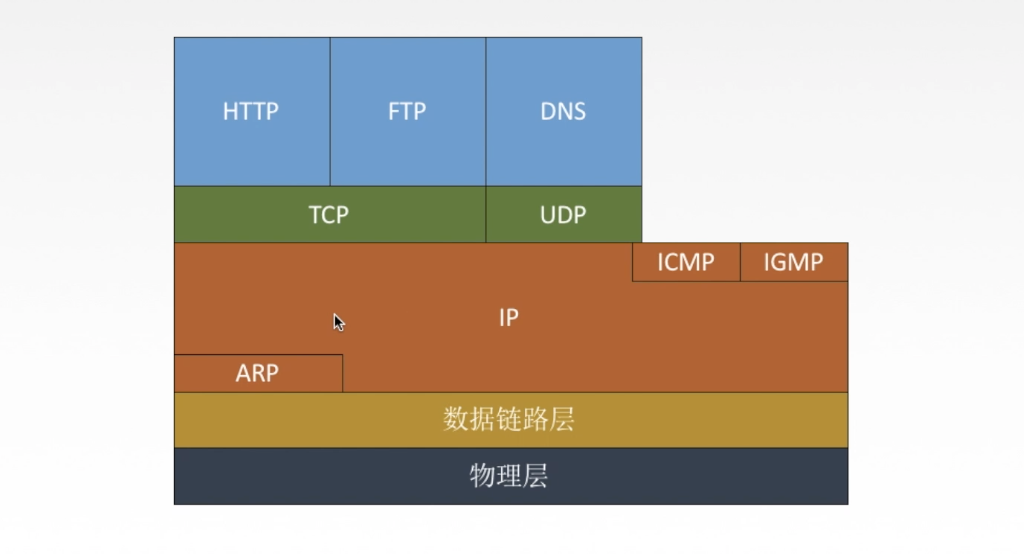

TCP/IP协议

**

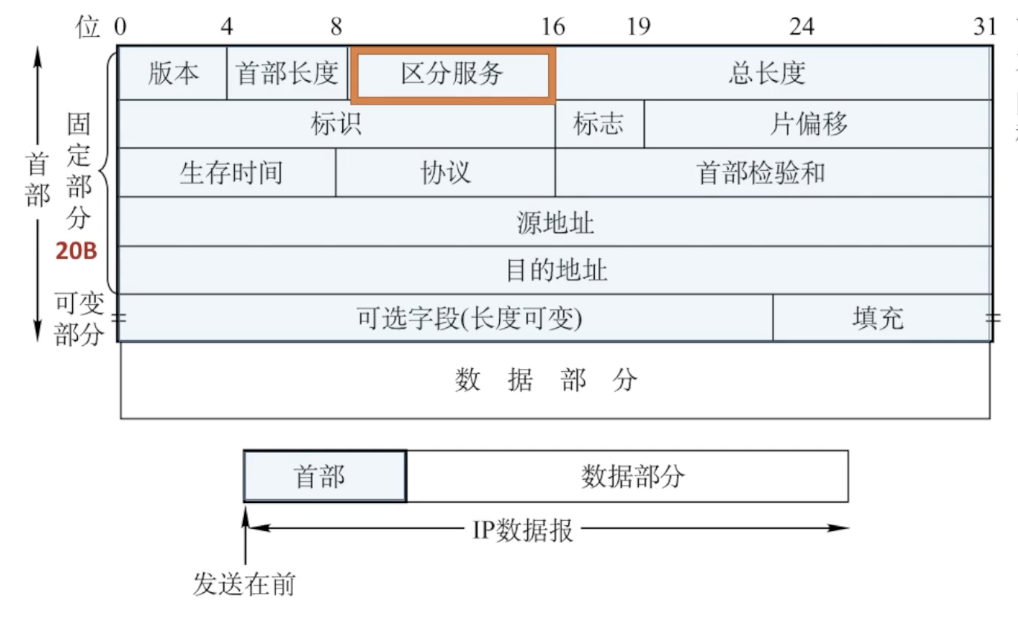

IP数据报格式

**

  • 版本：IPv4/IPv6
  • 首部长度：单位是4B，最小为5
  • 区分服务：指示期望获得哪种类型的服务，是用来定义优先级
  • 总长度：首部+数据，单位是1B
  • 生存时间（TTL）：IP分组的保质期。经过一个路由器-1，变成0则丢弃
  • 协议：数据部分的协议，TCP 6， UDP 17
  • 首部检验和：只检验首部
  • 源IP地址和目的IP地址：32位，2
  • 可选字段0～40B，用来支持排错、测量以及安全等措施。
  • 填充，全0，把首部补成4B的整数倍

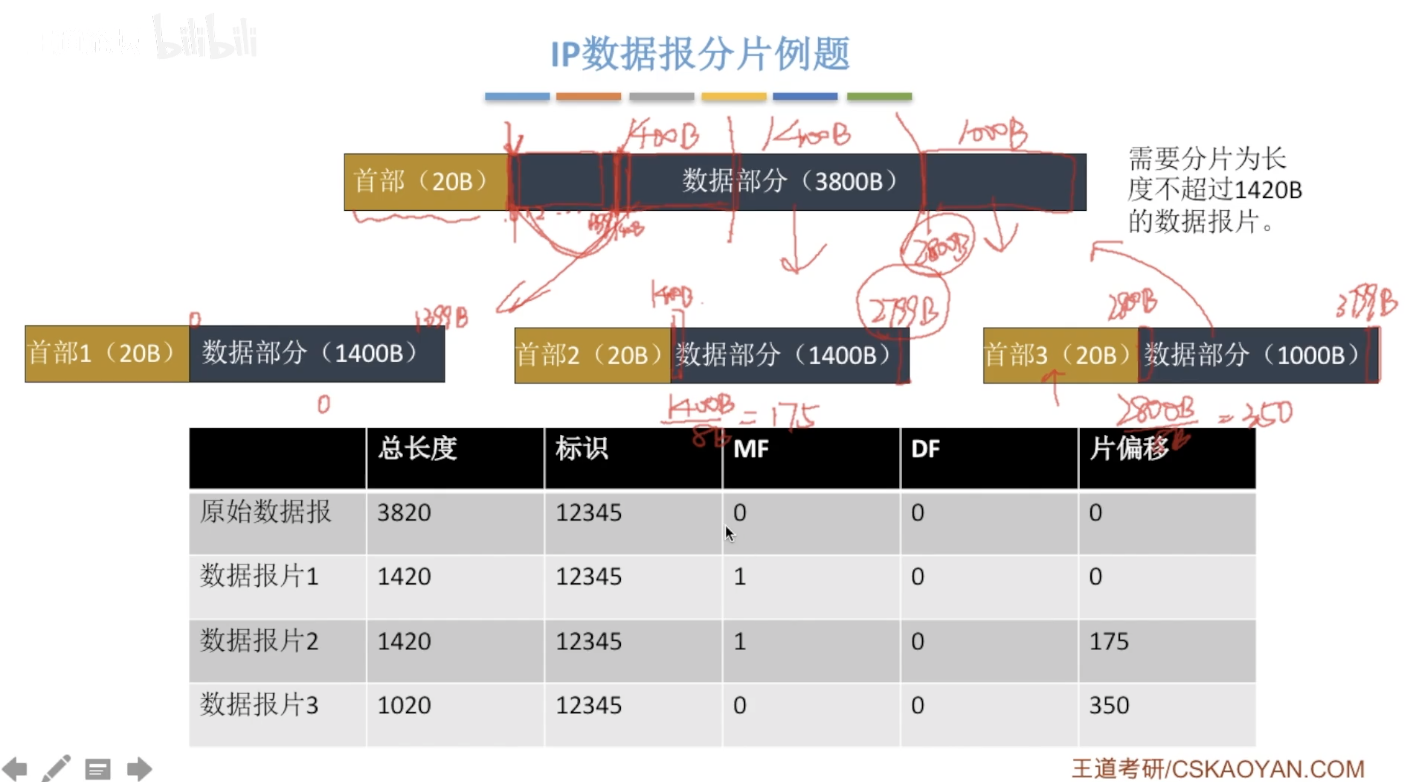

IP数据报分片

  • 标识：同一数据报的分片使用同一标识
  • 标志：只有2位有意义x ，中间位DF（Don’t Fragment）=1，禁止分片；DF=0，允许分片；最低位MF（More Fragment）：MF=1，后面“还有分片”，MF=0，代表最后一片/没分片
  • 片偏移：指出较长分组分片后，某片在原分组中相对位置，以8B为单位。除了最后一个分片，每个分片长度一定是8B的整数倍。
