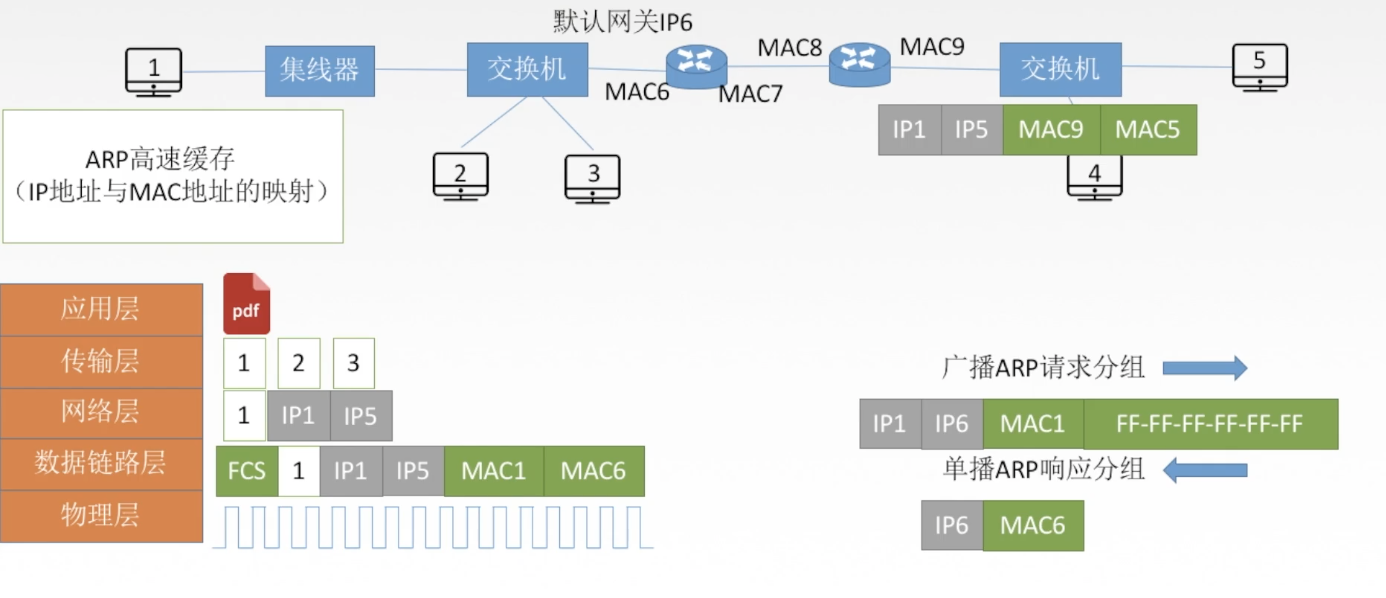

发送数据的过程

  • 1号主机与3号主机通信


  • 1号主机与5号主机通信（跳到路由器的IP）

由于在实际网络的链路上传送数据帧时，最终必须使用MAC地址。

ARP协议：完成主机或路由器IP地址到MAC地址的映射

ARP协议使用过程：

检查ARP高速缓存，有对应表项则写入MAC帧，没有则用目的MAC地址为FF-FF-FF-FF-FF-FF的帧封装并广播ARP请求分组，同一局域网中所有主机都能收到该请求。目的主机收到请求后就会项源主机单播一个ARP响应分组，源主机收到后将此映射写入ARP缓存（10-20min更新一次）。

ARP协议4种典型情况：

  1. 主机A发给本网络上的主机B：用ARP找到主机B的硬件地址；
  2. 主机A发给另一网络上的主机B：用ARP找到本网络上一个路由器（网关）的硬件地址；
  3. 路由器发给本网络的主机A：用ARP找到主机A的硬件地址；
  4. 路由器发给另一网络的主机B：用ARP找到本网络上的一个路由器的硬件地址
