失真

影响失真程度的因素

  • 码元传输速率
  • 信号传输距离
  • 噪声干扰
  • 传输媒体质量

失真的一种现象—-码间干扰

接受端收到信号波形失去了码元之间清晰界限的现象

奈氏准则(奈奎斯特定理)

奈氏准则:在理想低通(无噪声,带宽受限)条件下,为避免码间干扰,极限码元传输速率为2W baud,W是信道带宽,单位是HZ。

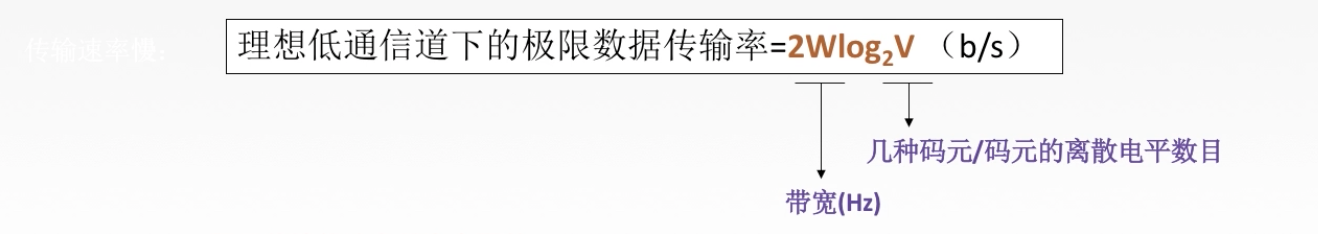

为了混淆大家,再求一步极限数据率

  • 在任何信道中,码元传输的速率是🈶️上限的。若传输速率超过此上限,就会出现严重的码间干扰问题,使接受端对码元的完全正确识别称为不可能。

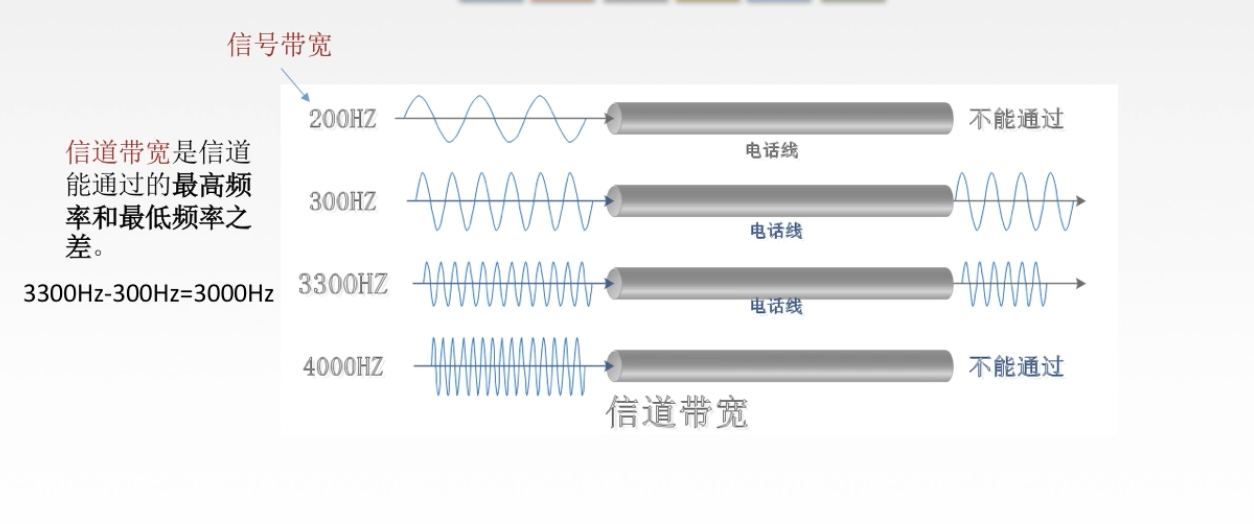

  • 信道的频带越宽(即能通过的信号频率分量越多),就可以用更高的速率进行码元的有效传输。
  • 奈氏准则给出码元传输速率的限制,但并没有对信息传输速率进行限制
  • 由于码元的传输速率受奈氏准则的制约,所以要提高数据的传输速率,就必须设法使每个码元能携带更多个比特的信息量,这就需要采用多元制的调制方式。

香农定理

噪声存在于所有的电子设备和通信信道中。由于噪声随机产生,它的瞬时值有时会很大,因此噪声会使接受端对码元的判决产生错误。但是噪声的影响是相对的,若信号较强,那么噪声影响相对较小。因此,信噪比就很重要。

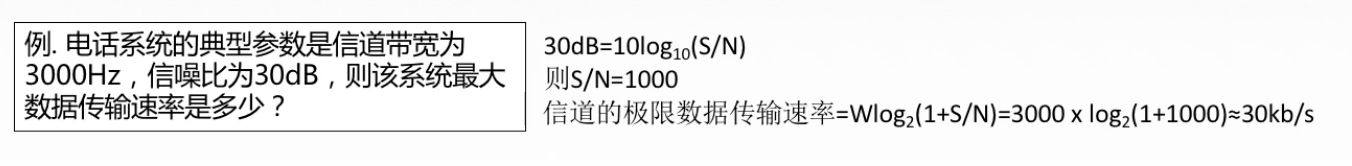

信噪比=信号的平均功率。噪声的平均功率,常记为S/N,并用分贝(db)作为度量单位

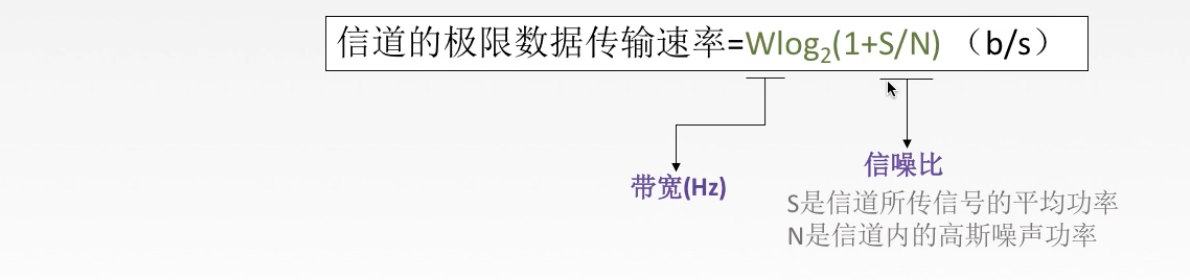

香农定理:在带宽受限且又噪声的信道中,为了不产生误差,信息的数据传输速率有上限值

  • 信道的带宽或信道中的信噪比越大,则信息的极限传输率就越高
  • 对一定的传输带宽和一定信噪比,信息传输速率的上限就确定了。
  • 只要信息的传输速率低于信道的极限传输速率,就一定能找到某种方式来实现无差错的传输。
  • 香农定理得出的为极限信息传输率,实际信道能达到的传输速率要比它低不少。
  • 从香农定理可以看出,若信道带宽W或信噪比S/N没有上限(不可能),那么信道极限信息传输速率也就没有上限。

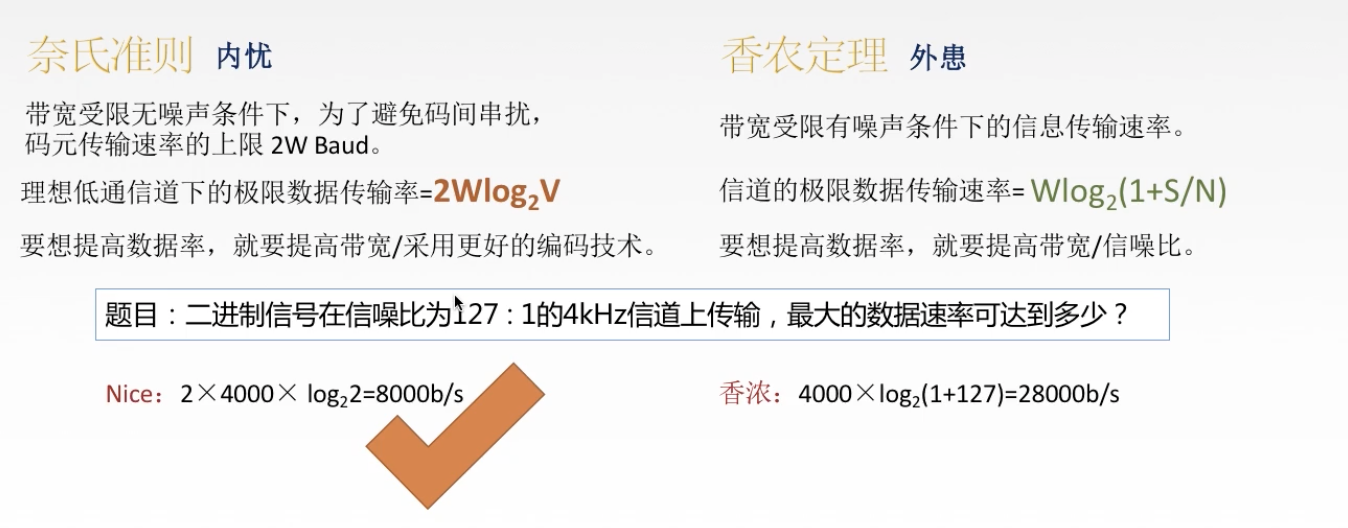

“nice”和“香浓”
