HTTP/2是不是必须基于TLS/SSL协议

  • IETF标准不要求必须基于TLS/SSL协议
  • 浏览器要求必须基于TLS/SSL协议

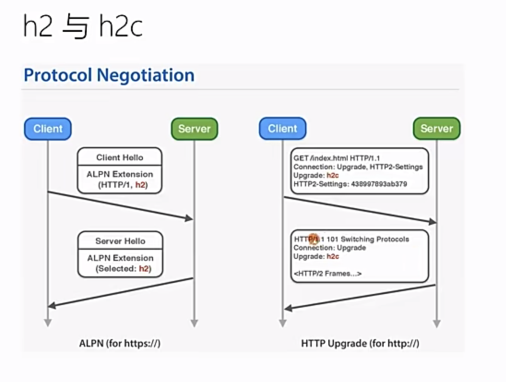

  • 在TLS层ALPN（Application Layer Protocol Negotiation）扩展做协商，只认HTTP/1.x的代理服务器不会干扰HTTP/2
  • shema：http://和https//默认基于80和443端口
  • h2：基于TLS协议运行的HTTP/2被称为h2
  • h2c：直接在TCP协议之上运行的HTTP/2被称为h2c。


基于TLS HTTP2升级

1.TLS 通讯过程

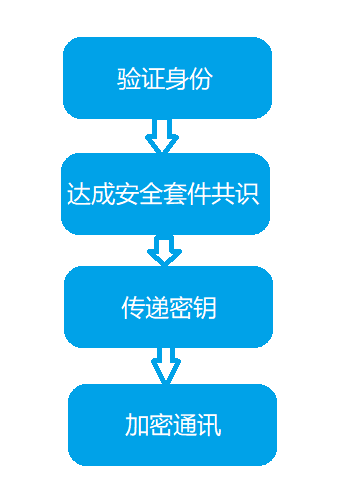

1.1 TLS 通讯步骤

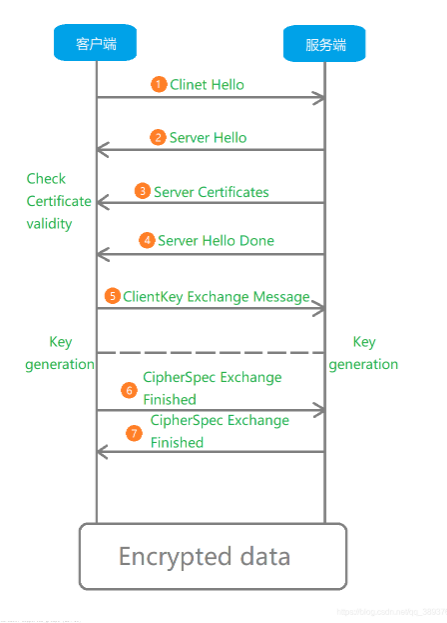

1.2 TLS 流程示意图

Tips：关于 TLS 协议会在后续文章详细介绍，这里只是简单说明一下。

2.抓包分析
这里以新浪首页 sina.com.cn 为例，抓取到的报文步骤如下：

步骤1：Client Hello


Tips：Client Hello 报文中的 ALPN 表示客户端告诉服务端支持哪些协议，如图中有 h2（基于TLS的HTTP/2）和 HTTP/1.1。

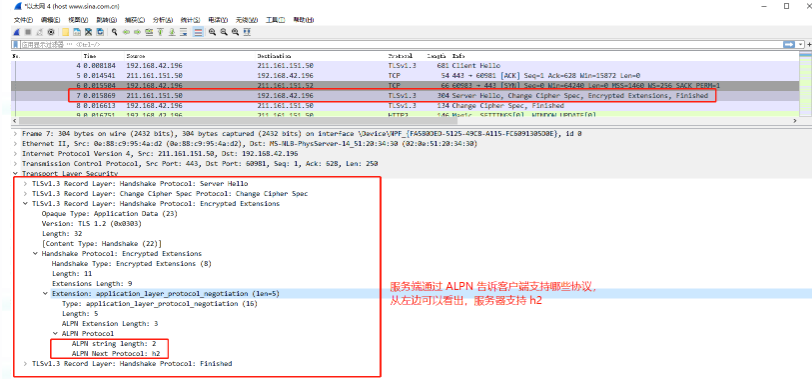

步骤2：Server Hello, Change Cipher Spec, Encrypted Extensions, Finished


Tips：Server Hello 报文中的 ALPN 表示服务端告诉客户端支持哪些协议，如图中有 h2（基于TLS的HTTP/2）。

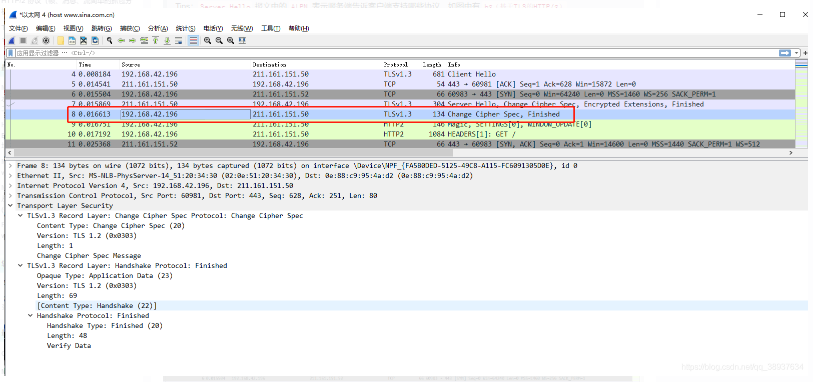

步骤3：Change Cipher Spec, Finished

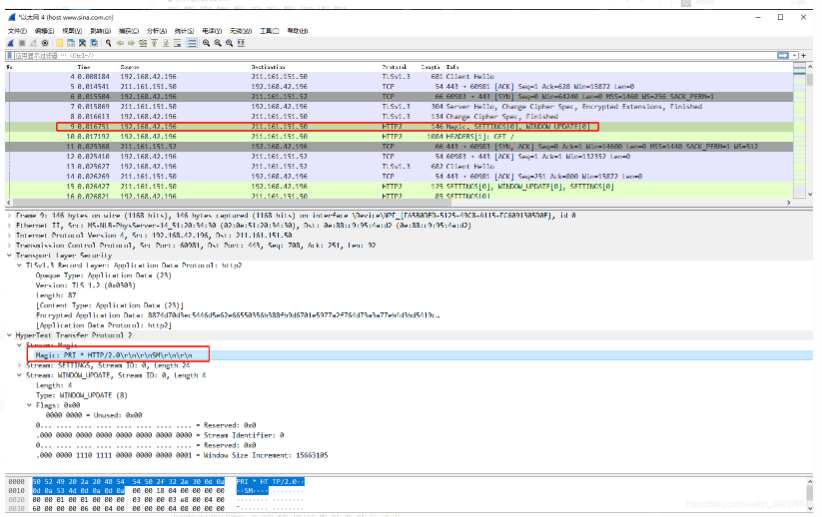

步骤4：客户端发送 Magic 帧


Tips：这是一个固定值，Magic 帧的值PRI * HTTP/2.0\r\n\r\nSM\r\n\r\n，十六进制 ASCII 表示为 0x505249202a20485454502f322e300d0a0d0a534d0d0a0d0a，它发送完毕之后紧跟 SETTING 帧。

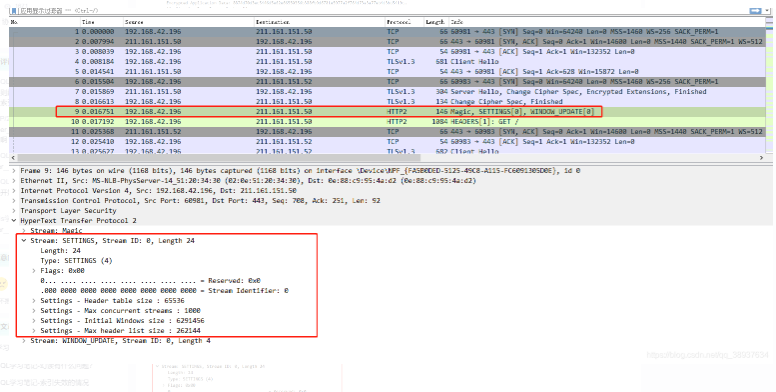

步骤5：客户端发送 SETTING 帧


Tips：SETTING 帧可以是空的。

步骤6：服务端确认 SETTING 帧

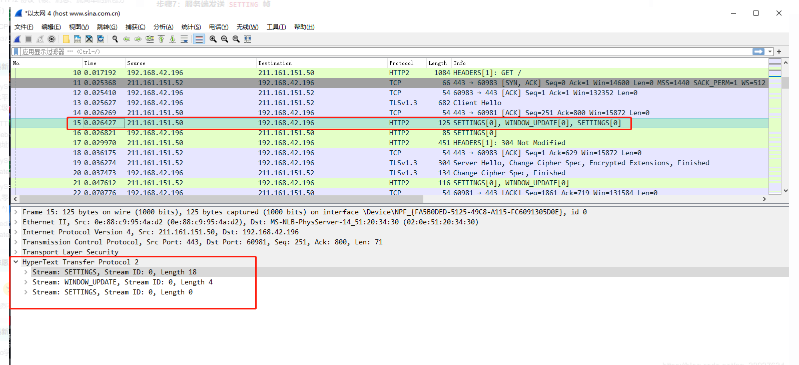

步骤7：服务端发送 SETTING 帧

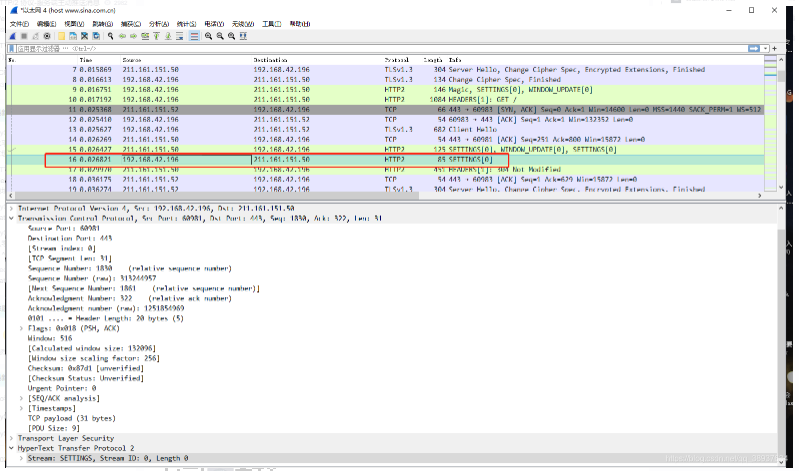

步骤8：客户端确认 SETTING 帧


Tips：完成以上步骤即可建立 HTTP/2 的链接
