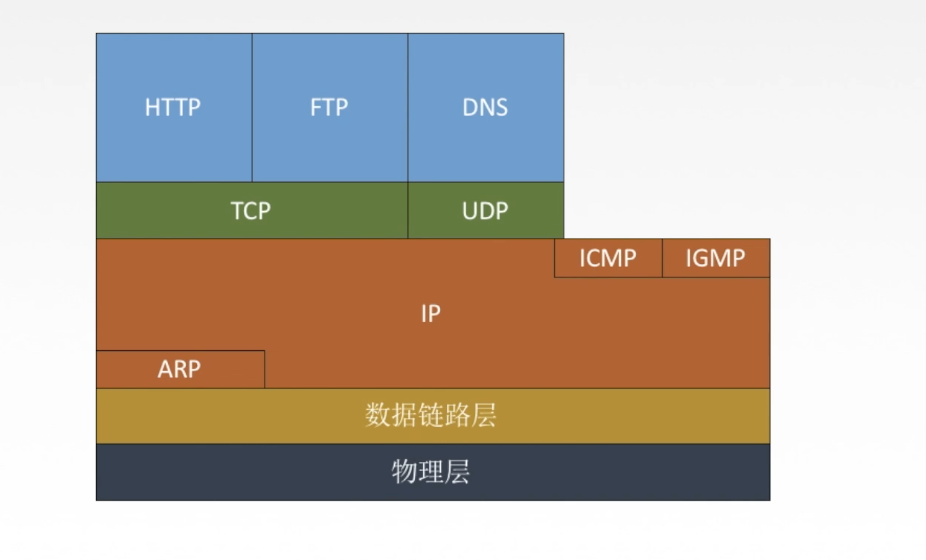

TCP/IP协议栈

为了更有效地转发IP数据报和提高交付成功的机会

ICMP协议支持主机或路由器：差错（或异常）报告；网络探询
发送特定ICMP报文：

  • ICMP差错报文
  • ICMP询问报文


ICMP差错报告报文

  1. 终点不可达：当路由器或主机不能交付数据报时就向源点发送终点不可达报文。
  2. 终点抑制：当路由器或主机由于拥塞而丢弃数据报时，就向源点发送源点抑制报文，使源点直到应当把数据报的发送速率放慢。
  3. 时间超过：当路由器收到生存时间TTL=0的数据报时，除丢弃该数据报外，还要向源点发送时间超过报文。当终点在预先规定的时间内不能收到一个数据报的全部数据报片时，就把已收到的数据报片都丢弃，并向源点发送时间超过报文。
  4. 参数问题：当路由器或目的主机收到的数据报的首部中有的字段的值不正确时，就丢弃该数据报，并向源点发送参数问题报文。
  5. 改变路由（重定向）：路由器把改变路由报文发送主机，让主机知道下次应将数据报发送给另外的路由器（可通过更好的路由）

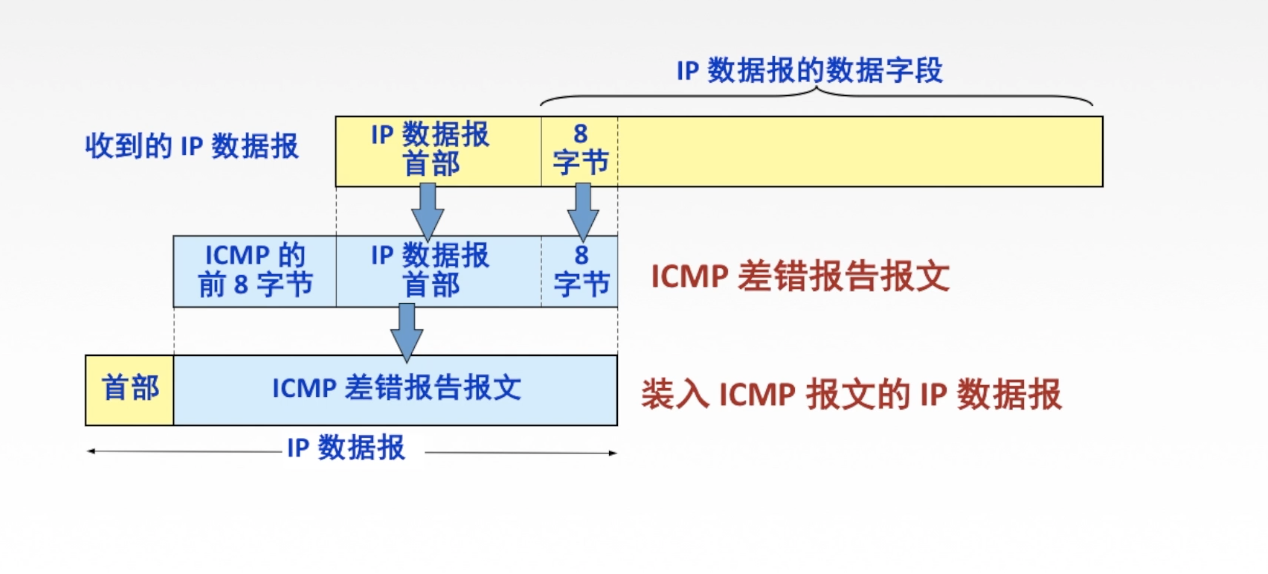

ICMP差错报告报文数据字段


不应该发送ICMP差错报文的情况

  1. 对ICMP差错报文不再发送ICMP差错报文。
  2. 对第一个分片的数据报片的所有后续数据报片都不发送ICMP差错报告报文。
  3. 对具有组播地址的数据报都不发送ICMP差错报告报文。（组播：有选择性的广播）
  4. 对具有特殊地址（如127.0.0.0或0.0.0.0）的数据报不发送ICMP差错报告报文。

ICMP询问报文

  1. 回送请求和回答报文：主机或路由器向特定目的主机发出询问，收到此报文的主机必须给源主机或路由器发送ICMP回送回答报文。（测试目的站是否可达以及了解其相关状态 ping）
  2. 时间戳请求和回答报文：请某个主机或路由器回答当前的日期和时间。（用来进行时钟同步和测量时间）
  3. 掩码地址请求和回答报文（废弃）
  4. 路由器询问和通告报文（废弃）

ICMP的应用

  • PING：测试两个主机之间的连通性，使用了ICMP回送请求和回答报文
  • Tracerouter：跟踪一个分组 从源点到终点的路径，使用了ICMP时间超过差错报告报文
