一、创建镜像

1、复制镜像至控制节点

再openstack控制节点找到qcow2镜像

  1. [root@controller iaas]# cd  /opt/iaas/images/
  2. [root@controller images]# ls
  3. CentOS_6.5_x86_64_XD.qcow2  CentOS_7.2_x86_64_XD.qcow2  MySQL_5.6_XD.qcow2

2.上穿镜像至Glance服务

在控制节点中，通过glance命令，将qcow2上传至云平台

  1. [root@controller images]# source /etc/keystone/admin-openrc.sh
  2. [root@controller images]# glance image-create --name "centos7.2" --disk-format qcow2 --container-format bare --progress < CentOS_7.2_x86_64_XD.qcow2
  3. [=============================>] 100%

二、创建外部网络

1.创建虚拟机网络

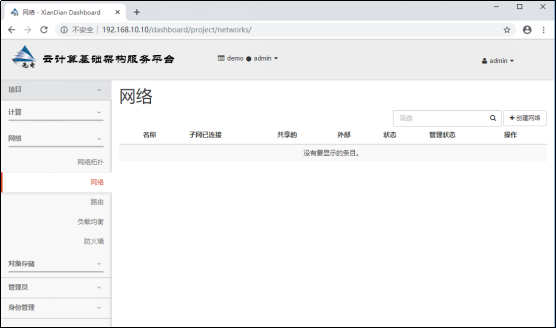

选择菜单栏“项目——网络——网络”，单机右侧“创建网络”按钮创建虚拟机网络

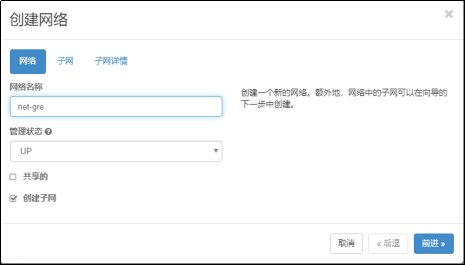

2.设置网络

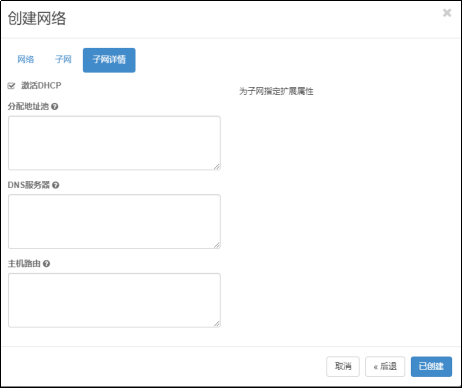

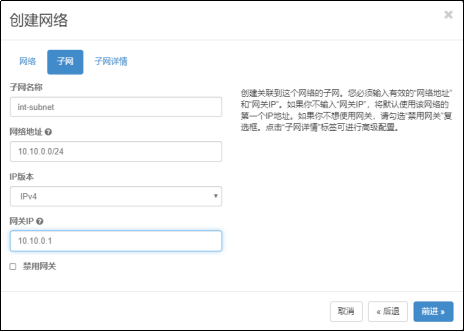

分别设置网络名称、子网、DHCP地址池

3.选择外部网络

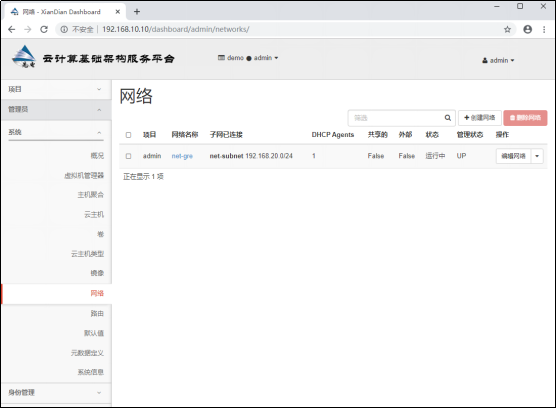

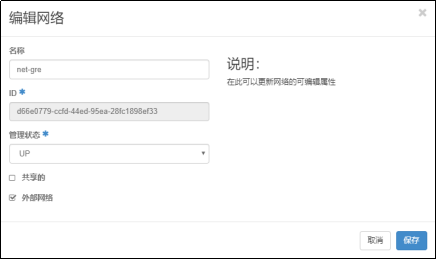

选择菜单栏“管理员——系统——网络”，在已创建的外部网络中，选择“操作”下拉菜单中“编辑网络”菜单
勾选外部网络选项

三、创建内部网络

选择菜单栏“项目——网络——网络”命令，右侧单击“创建网络”按钮，创建虚拟机网络

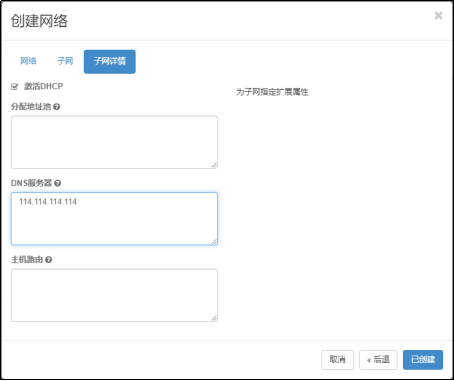

分别设置网络名称、子网、DHCP地址池

四、创建路由器

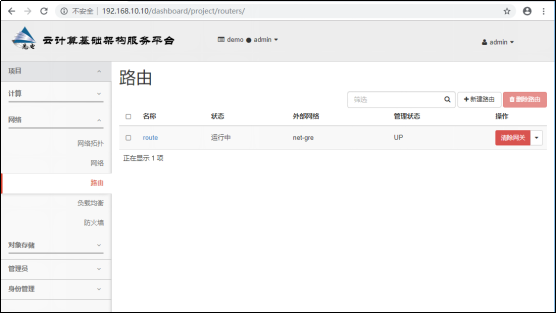

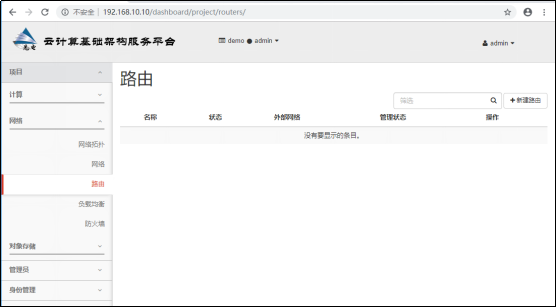

选择菜单栏“项目——网络——路由”命令，右侧单击“新建路由”按钮，创建路由

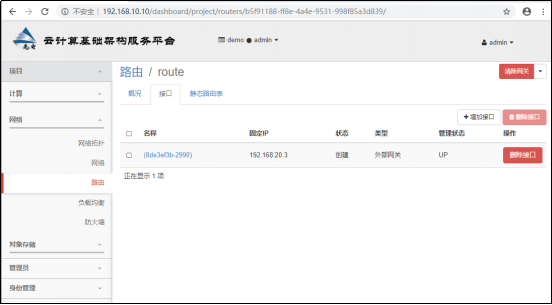

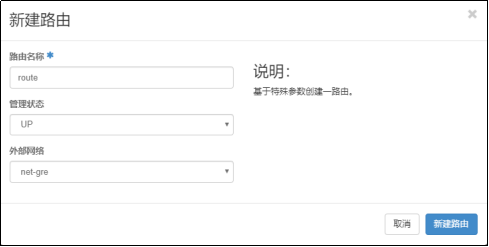

设置路由名称和接口

五、管理安全组

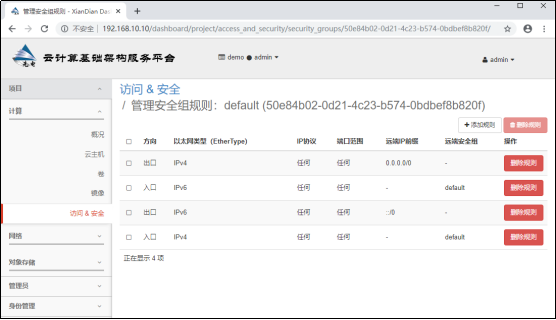

管理default默认安全组
管理访问策略安全组，选择菜单栏“项目——计算——访问&安全”命令，管理default默认规则

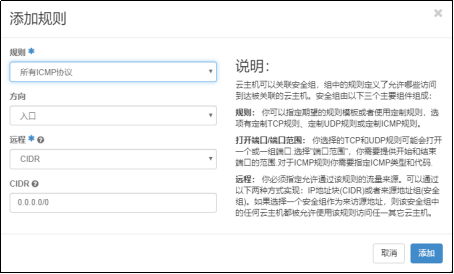

添加放行策略
依次按照下列方法，添加六条放行ICMP、TCP、UDP的策略
共六条策略（入口/出口）

六、创建云主机

1.创建云主机

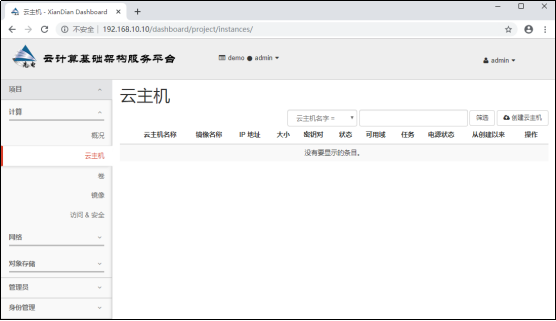

创建云主机，选择菜单栏“项目——计算——云主机”命令，单击右侧“创建云主机”按钮

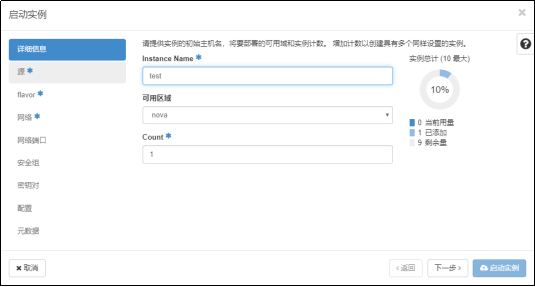

设置云主机名称

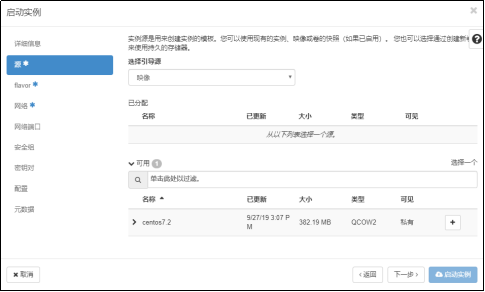

选择云主机镜像

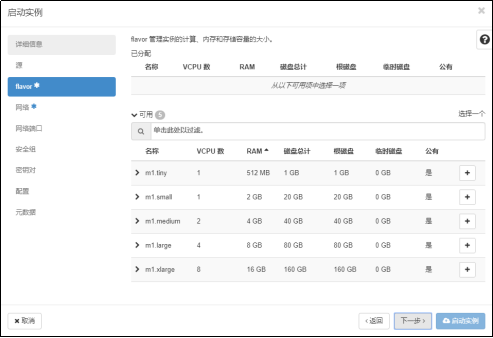

选择云主机资源类型

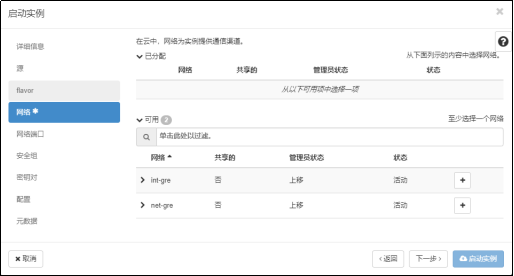

选择云主机网络

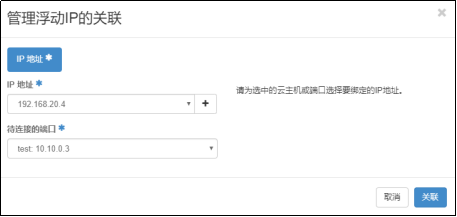

绑定浮动IP

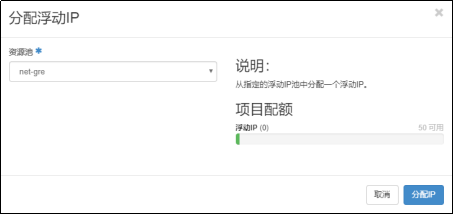

在对话框中单击“+”按钮，分配一个IP地址
单机分配IP
点击关联

2.查看云主机状态

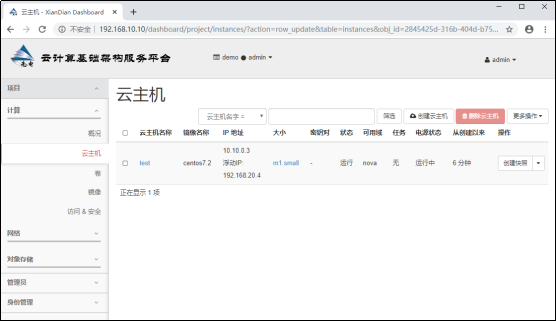

创建完成后，可以在“云主机”页面中显示云主机列表，可查看到创建的云主机状态为“运行”

3.测试云主机联通性

打开CMD(win+r并输入cmd)窗口，通过ping命令进行测试，是否能连通云主机

  1. ping 192.168.20.4
  3. 正在 Ping 192.168.20.4 具有 32 字节的数据:
  4. 来自 192.168.20.4 的回复: 字节=32 时间=18ms TTL=63
  5. 来自 192.168.20.4 的回复: 字节=32 时间=1ms TTL=63
  6. 来自 192.168.20.4 的回复: 字节=32 时间=1ms TTL=63
  7. 来自 192.168.20.4 的回复: 字节=32 时间=1ms TTL=63
  9. 192.168.20.4 的 Ping 统计信息:
  10. 数据包: 已发送 = 4，已接收 = 4，丢失 = 0 (0% 丢失)，
  11. 往返行程的估计时间(以毫秒为单位):
  12. 最短 = 1ms，最长 = 18ms，平均 = 5ms

通过secureCRT工具，连接云主机，查看云主机IP地址，用户名为root，密码为00000。

  1. Last login: Thu Dec 15 14:34:49 2016
  3.  #########################
  4.  #  Welcome to XianDian  #
  5.  #########################
  7. [root@test ~]# ip a
  8. 1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue state UNKNOWN
  9.     link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
  10.     inet 127.0.0.1/8 scope host lo
  11.        valid_lft forever preferred_lft forever
  12.     inet6 ::1/128 scope host
  13.        valid_lft forever preferred_lft forever
  14. 2: eth0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1458 qdisc pfifo_fast state UP qlen 1000
  15.     link/ether fa:16:3e:99:8c:fb brd ff:ff:ff:ff:ff:ff
  16.     inet 10.10.0.3/24 brd 10.10.0.255 scope global dynamic eth0
  17.        valid_lft 86066sec preferred_lft 86066sec
  18.     inet6 fe80::f816:3eff:fe99:8cfb/64 scope link
  19.        valid_lft forever preferred_lft forever
