概述

当设计院提供的交工版图纸时，可以通过这个功能将系统中标注的焊口提取到交工版图纸上。
交工版轴测图焊口复制 - 图1

功能描述

当设计院提供的交工版图纸时，可以通过这个功能将系统中标注的焊口提取到交工版图纸上。将系统中的焊口提取到交工版图纸上。

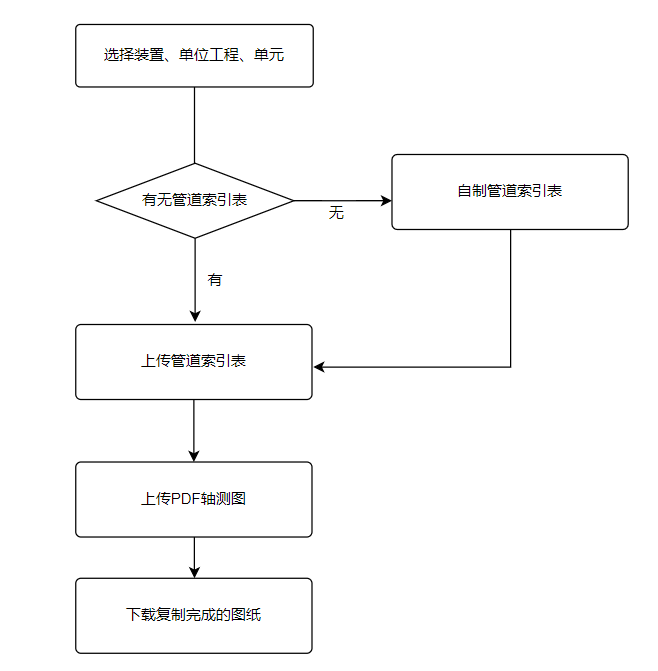

操作步骤

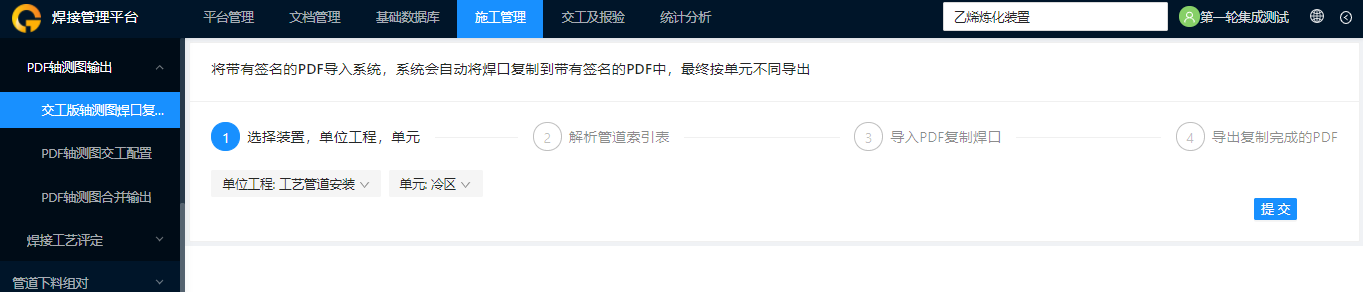

  1. 选择装置、单位工程、单元

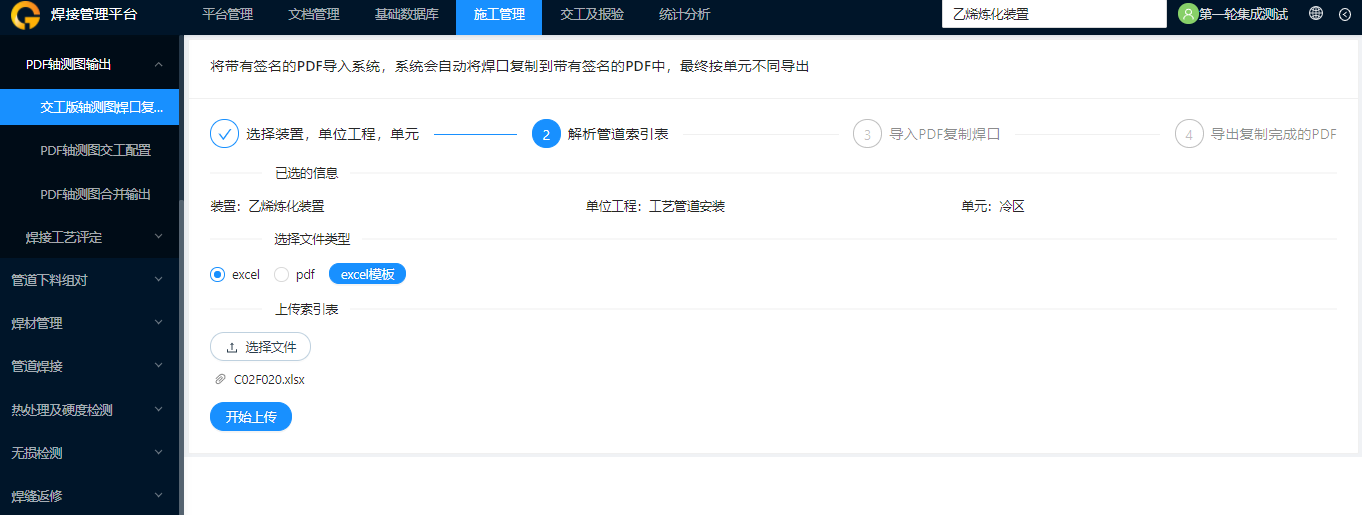

  1. 上传管道索引表
    1. 上传设计院提供的管道索引表
    2. 若设计设计院没有提供管道索引表，则下载管道索引表Excel,自制管道索引表上传

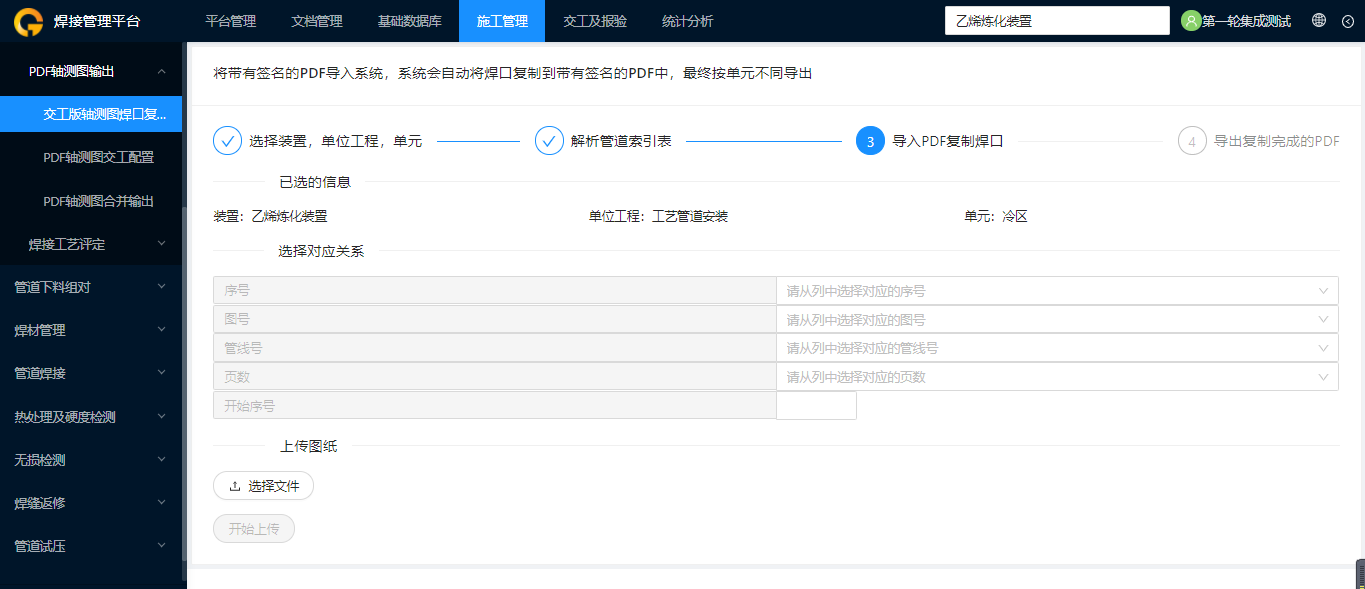

  1. 上传交工版图纸


  1. 下载复制结果
