概述

  1. 设计参数提取是将图纸中的操作温度、操作压力、设计温度、设计压力、试验压力、管道级别、管道等级代号、压力管道类别等设计参数提取到系统中。 <br />在设计参数提取完成之后， 标注焊口台账，系统会根据焊口所在图纸的页数、设计参数提取结果和管道等级表自动生成焊口相关的设计参数数据。<br />如果是在焊口标注完成之后提取的设计参数， 也可以在设计参数提取结果页面选择对应的数据同步到焊口台账上。

功能介绍

  1. 设计参数提取结果查看

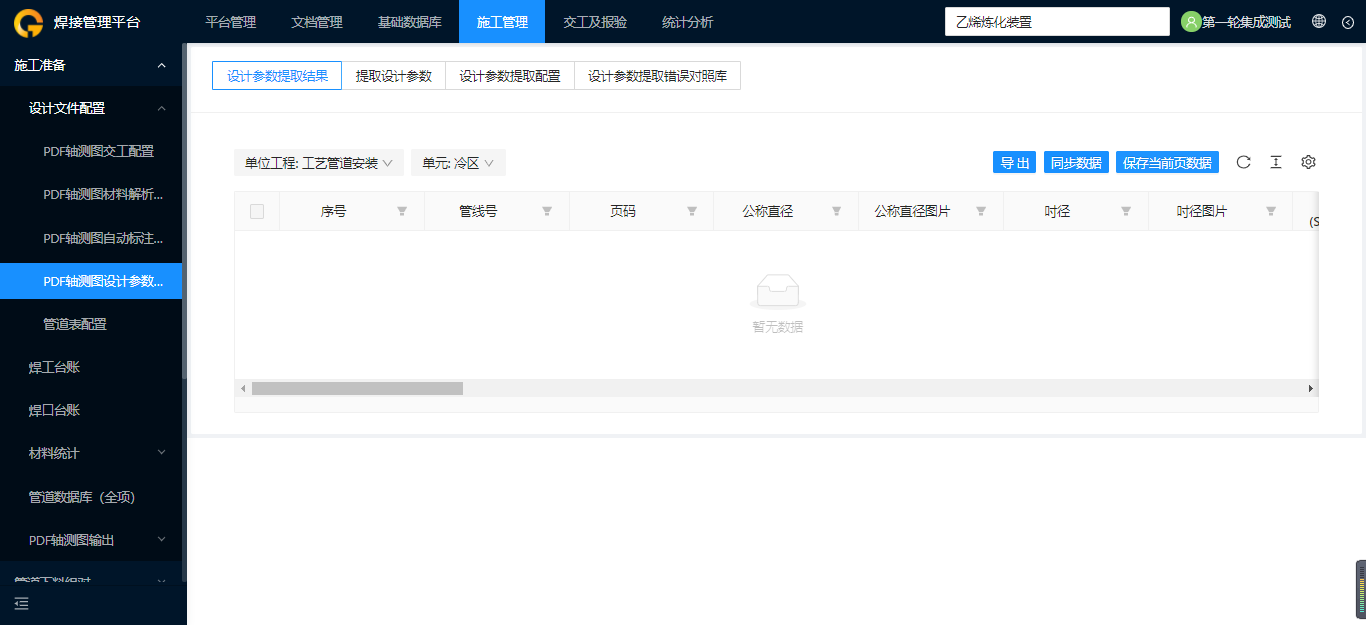

设计参数在提取完成之后，系统会将提取的结果汇总到当前页面。展示且只展示对应单元的没条管线最新的设计参数提取结果。
在本页面用户可以进行校验设计参数提取的结果，系统会将从图纸上截取的图片展示给用户进行数据校验。
在校验完成提取结果之后， 用户可以选择对应的数据同步到焊口台账上去，系统会将选择的提取结果覆盖焊口台账的对应设计参数

  1. 提取设计参数

创建设计参数提取任务，并支持查看每一个任务提取的结果，并校验提取的结果和同步数据到焊口台账上。

  1. 设计参数提取配置

用于配置提取设计参数时，所需的参数， 用户需要在这个页面配置哪一个区域为设计参数提取的数
据。

  1. 设计参数对照库

设计参数在提取的时候进行自动校验。在设计参数提取完成或部分提取完成之后， 若发现哪一项
数据提取发现存在问题， 即可在对照库里配置错误的数据和正确的数据， 系统会将自动替换对应的错误数据成正确的数据。同时， 若在后期还需要提取设计参数， 系统会根据对照库中的数据纠正解析结果。

操作步骤

  1. 填写设计参数提取配置， 在设计参数配置页面，将设计参数的位置标记出来。


  1. 创建提取设计参数任务

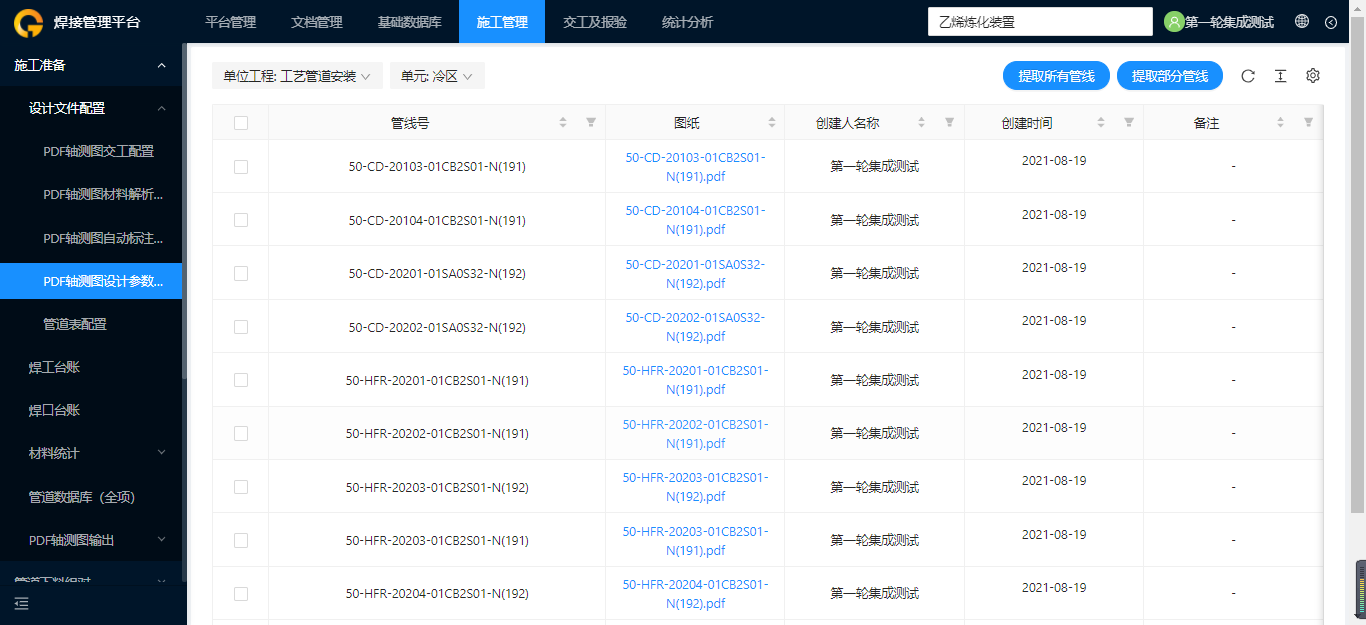

    1. 点击创建设计参数提取按钮设计参数提取配置 - 图3
    2. 可以选择是提取整个单元的设计参数，或者是提取部分管线。

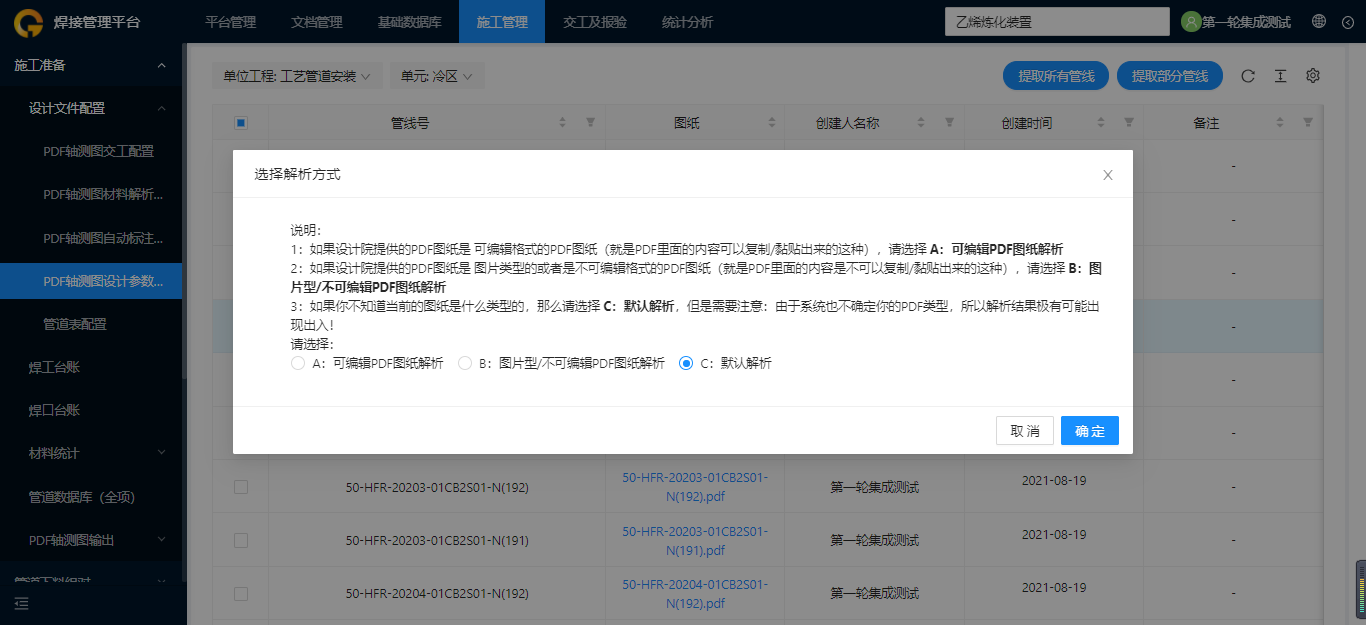

  1.   3. 创建提取任务时，用户可以自主选择PDF类型，或者让系统判断图纸的类型（系统判断会小概率出现识别错误的问题）。


  1. 查看设计参数提取结果
    1. 图片型/不可编辑PDF图纸 系统提供图纸对应位置图片，以便于用户修改
    2. 如果结果出现问题，可以直接在页面修改保存， 或在对照库里增加对照项，系统会自动修改错误项。


  1. 结果没有问题，可以通过设计参数提取配置 - 图7按钮， 将所选择的数据同步到相应焊口上
