焊口台账

模块作用

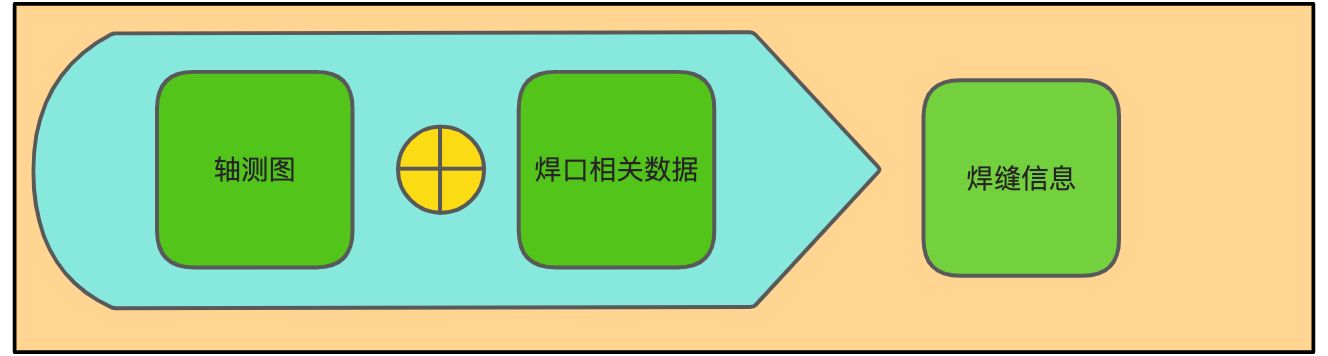

本模块完成了对管线数据、管线对应的轴测图版本数据、焊口相关数据的管理。数据库中的数据和轴测图中的数据做了深度融合。

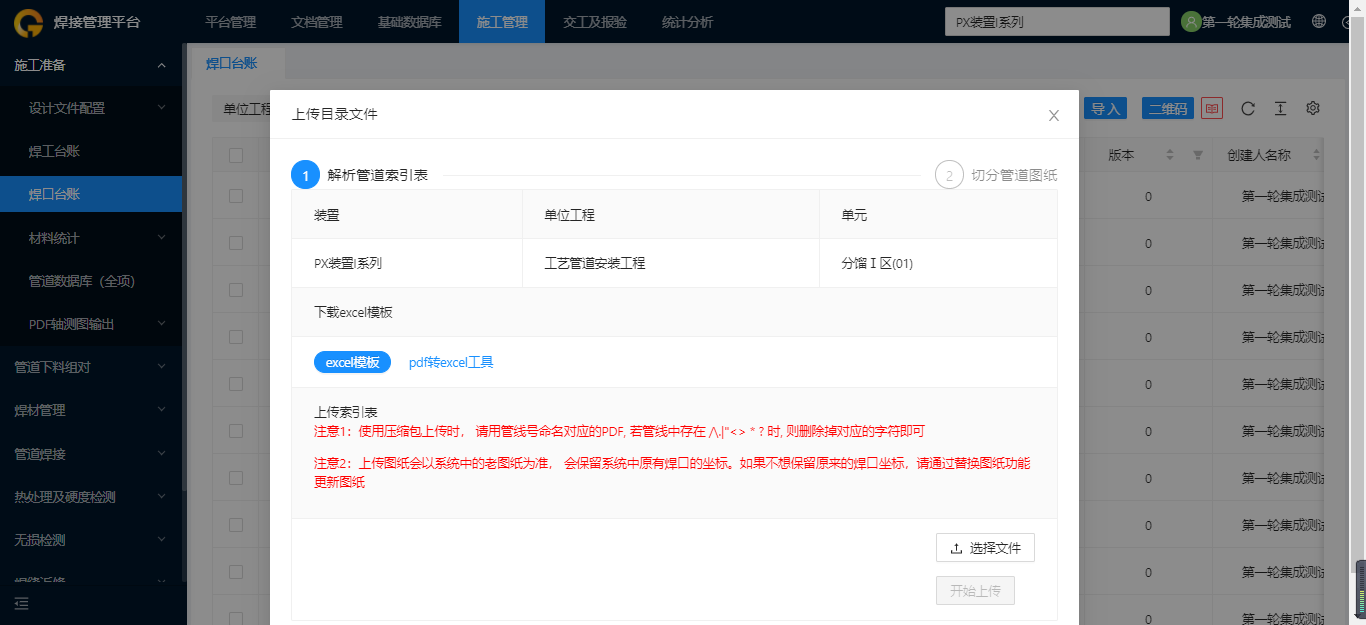

上传PDF轴测图

• 索引表

系统支持上传2种方式的索引表：
1、在系统中下载索引表的Excel模板，并填入对应列的数据导入系统。
PDF文件索引表可以使用系统带的转换工具转换成Excel表。整理导入

• 轴测图

1、设计院提供的轴测图是一个分区的所有管线合并成一个PDF文件
此情况，系统会根据索引表中每条管线的页码，自动对轴测图进行切割，生成管线列表时，每一条管线对 应的轴测图会自动匹配。
2、设计院提供的轴测图是一条管线一个PDF文件

添加管线数据

根据「生成管线数据的要素」中的描述，上传「索引表」+「轴测图」到系统，系统会自动生成管线清单并完成管线和对应轴测图的匹配。

图纸升版

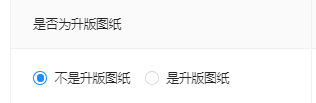

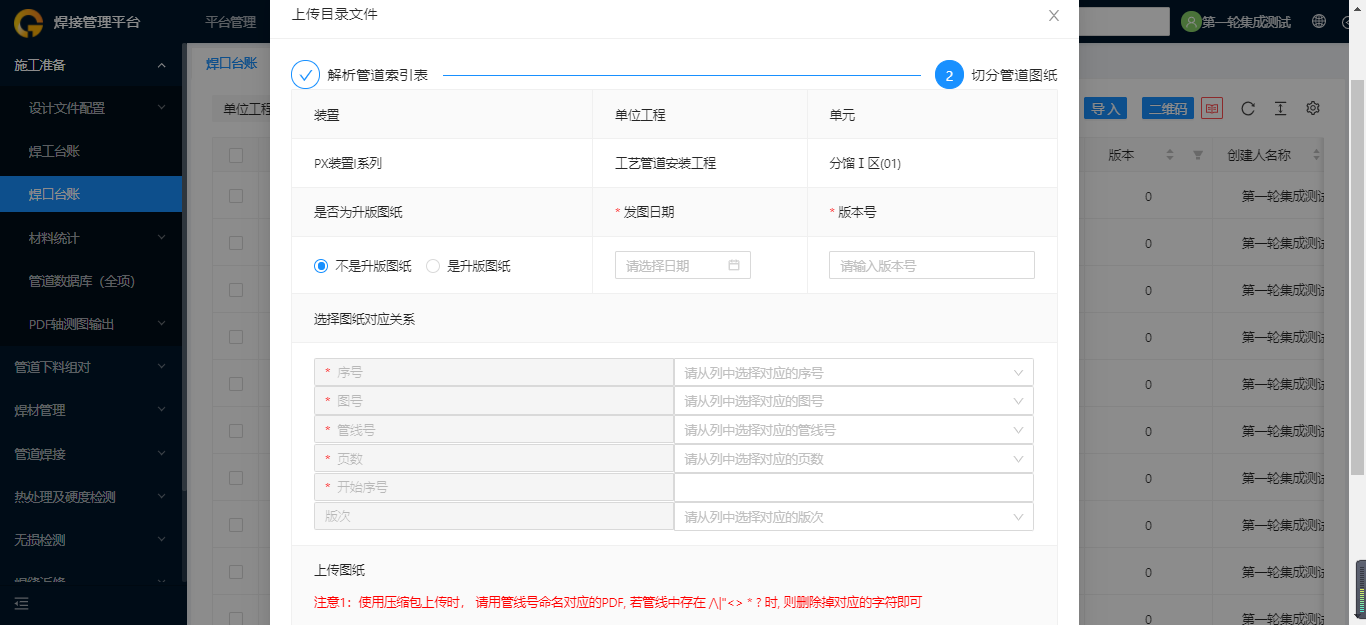

 现场图纸还会存在升版问题，这个同样可以在焊口台账中，通过![](https://cdn.nlark.com/yuque/0/2021/png/21410047/1618658123138-47da1461-ccec-493a-8c24-daf6aa219ad8.png#clientId=u20ab41bd-f72f-4&from=paste&height=30&id=ucd1a22d0&margin=%5Bobject%20Object%5D&originHeight=34&originWidth=143&originalType=binary&ratio=1&size=1902&status=done&style=none&taskId=u2d42f751-66c3-4526-bd6a-929a2a76e81&width=126)实现图纸的升版。前两步的操作与正常上传图纸相同。<br />只需要在第三步中选择![image.png](https://cdn.nlark.com/yuque/0/2021/png/22443278/1629769198273-0baae899-c570-41fd-b358-8a415b80891d.png#clientId=u1f09917d-f622-4&from=paste&height=103&id=u21476c03&margin=%5Bobject%20Object%5D&name=image.png&originHeight=103&originWidth=316&originalType=binary&ratio=1&size=3347&status=done&style=none&taskId=ud913f91c-4dbf-4036-811d-b32d315bee2&width=316)是升版图纸， 并在下方的版次中选择对应的版次那一列<br />![image.png](https://cdn.nlark.com/yuque/0/2021/png/22443278/1629769242462-d76f6eb6-dad2-449c-8b5e-a786eba9bda1.png#clientId=u1f09917d-f622-4&from=paste&height=29&id=u3d832542&margin=%5Bobject%20Object%5D&name=image.png&originHeight=29&originWidth=717&originalType=binary&ratio=1&size=2607&status=done&style=none&taskId=u4bbe4088-6f5c-47c1-9133-7682b04c698&width=717)<br />系统会根据索引表中版次那一列是否为空过滤出升版的管线号，然后将对应的升版图纸更新到系统里去。

焊口标注

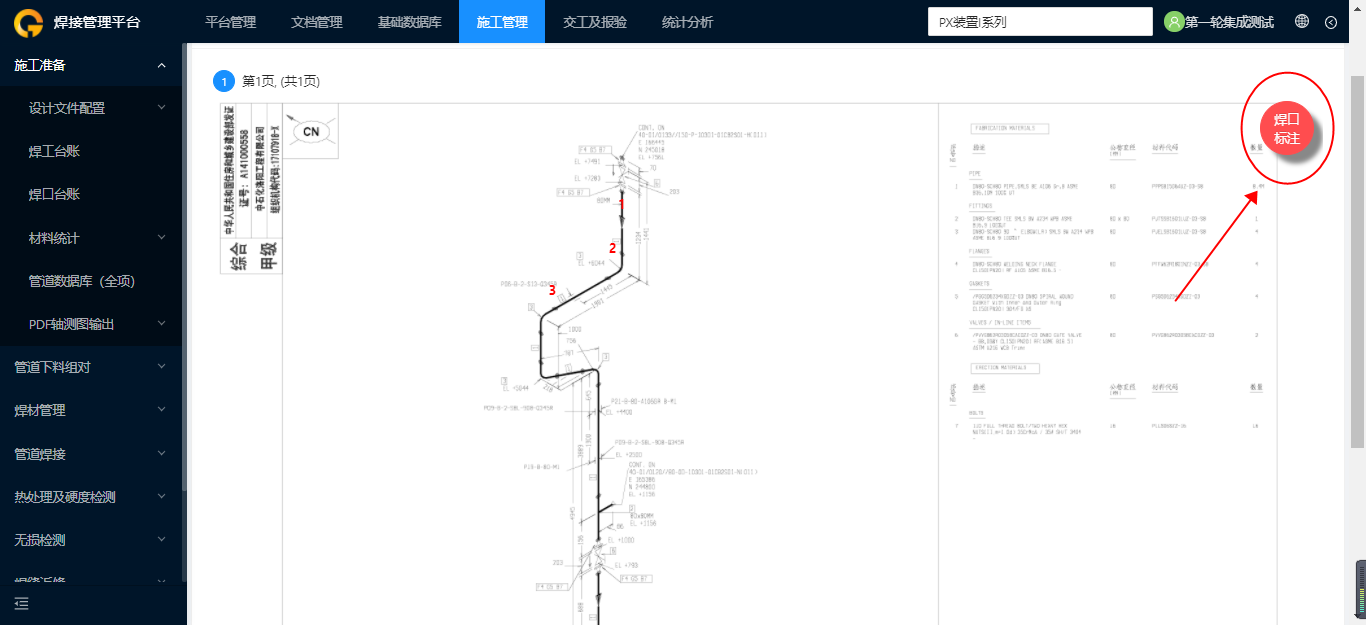

进入本模块后，选中☑️其中一条管线后点击按钮后，系统进入如下图的管线详情界面：

点击「提交焊口/焊点」完成焊后标注的提交

焊口数据补全

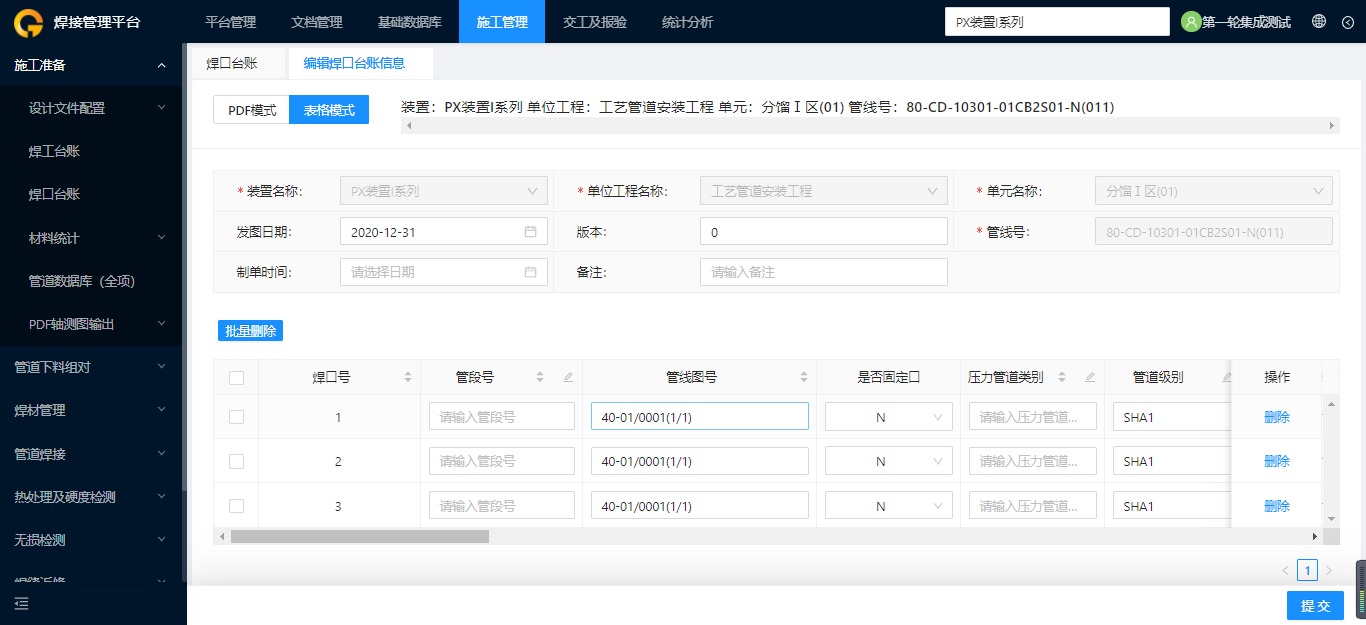

进入本模块后，选中☑️其中一条管线后点击按钮后，点击表格模式。系统进入如下图的管线详情界面：

焊口数据的补全规则：
