1.二维图形

    2. x = 0:0.1:2*pi;
    3. y1 = sin(x);
    4. y2 = cos(x);
    6. % 二维曲线绘制
    7. % 基本函数
    8. % plot(y)
    9. % y为向量
    10.   plot(y1);  % 纵坐标为y的值；横坐标自动为元素序号(角标+1)，此处为1~9
    11. % y为矩阵
    12.   figure;  % 开启新绘图窗口，下一次绘图在新窗口
    13.   y = [y1', y2'];
    14.   plot(y);  % 当y为矩阵，按每一列画出曲线，颜色自动区分
    15. % plot(x, y)
    16. % xy为向量
    17.   plot(x, y1);  % 先绘制曲线
    18. % plot(x1, y1, x2, y2...)
    19.   plot(x, y1, x, y2);  % 在同一个窗口同一坐标轴绘制多条曲线
    20. % 线性图形格式设置

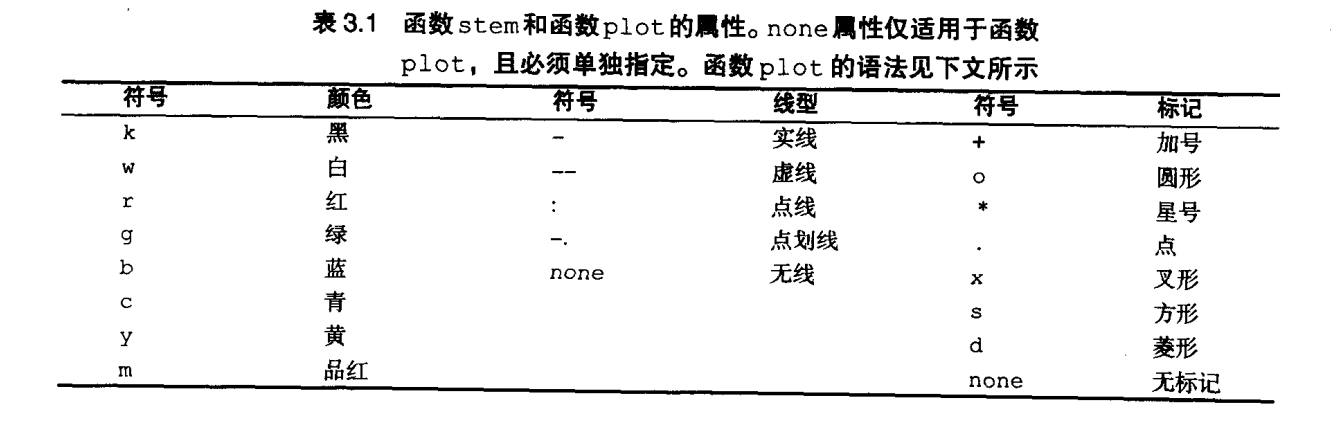

    21. % 线形颜色数据点
    22.     plot(x, y1, 'b:o');  % 蓝色 点线 圆圈
    23. % b蓝 g绿 r红 c青 m紫 y黄 k黑 w白
    24. % -实线 :点线 --虚线 -.点画线
    25. % .实点 o圆圈 x叉 +十字 *星号 s方块 d钻石 v下三角 ^上三角 <左三角 >右三角 p五角星 h六角星
    26. % 坐标轴
    27.     plot(x, y1);
    28.     axis([-1*pi, 3*pi, -1.5, 1.5]);  % 规定横纵坐标范围
    29. % 图形修饰
    30. % 标题标签
    31.     title('a title');  % 图像标题
    32.     xlabel('this is x');  % x轴标记，同理还有ylabel，zlabel
    33. %图例设置
    34.     legend('hahaha', 'location', 'best');  % str的顺序与绘图顺序一致; 'best'指图例位置最佳化，还有其他位置
    35. %图形保持
    36.     plot(x, y1);
    37.     hold on;  % 在原有窗口y1曲线上增加绘制下一个图形
    38.     plot(x, y2);  % y2在同一窗口内被绘制
    39.     hold off;
    40. %分割绘制
    41.     subplot(2, 2, 1);  % 分割成2x2区域，在第一块区域绘制下一个图形
    42.     plot(x, y1);  % y1被绘制在4块区域的第一块
    43.     subplot(2, 2, 2);  % 分割方法相同，区域改变
    44.     plot(x, y2);  % y2在第二块区域

    2.二维特殊图形绘制


%柱状图
    bar(x, y, width, '参数');
% x横坐标向量，m个元素; y为向量时，每个x画一竖条共m条，矩阵mxn时，每个x画n条;
% width宽度默认0.8，超过1各条会重叠;
% 参数有grouped分组式，stacked堆栈式; 默认grouped
% bar垂直柱状图,barh水平柱状图,bar3三维柱状图,barh3水平三维柱状图(三维多一个参数detached, 且为默认)
%饼形图
    pie(x, explode, 'lable');  % x为向量显示每个元素占总和百分比, 为矩阵显示每个元素占所有总和百分比
% explode向量与x同长度，为1表示该元素被分离突出显示，默认全0不分离
% pie3绘制三维饼图
%直方图
    hist(y, n);  % y为向量，把横坐标分为n段绘制
    hist(y, x);  % x为向量，用于指定每段中间值, 若取N = hist(y, x), N为每段元素个数
%离散数据图
    stairs(x, y, 'b-o');  % 阶梯图，参数同plot
    stem(x, y, 'fill');  % 火柴杆图，参数fill是填充火柴杆，或定义线形
    candle(HI, LO, CL, OP);  % 蜡烛图:HI为最高价格向量,LO为最低价格向量,CL为收盘价格向量,OP为开盘价格向量
%向量图
    compass(u, v, 'b-o');  % 罗盘图横坐标u纵坐标v
    compass(Z, 'b-o');  % 罗盘图复向量Z
    feather(u, v, 'b-o');  % 羽毛图横坐标u纵坐标v
    feather(Z, 'b-o');  % 羽毛图复向量Z
    quiver(x, y, u, v);  % 以(x, y)为起点(u, v)为终点向量场图
%极坐标图
% polar(theta, rho, 'b-o');  % 极角theta, 半径rho
    theta = -pi:0.01:pi;
    rho = sin(theta);
    polar(theta, rho, 'b')
%对数坐标图
    semilogx(x1, y1, 'b-o');
% 把x轴对数刻度表示, semilogy是y轴对数刻度表示，loglog是两个坐标都用对数表示
%双纵坐标
    plotyy(x1, y1, x2, y2, 'fun1', 'fun2');
% fun规定了两条条线的绘制方式，如plot,semilogx,semilogy,loglog,stem等
%函数绘图
    f = 'sin(2*x)';
    ezplot(f, [0, 2*pi]);  % 绘制f并规定横坐标范围，也有[xmin, xmax, ymin, ymax]
    x = '2*cos(t)';
    y = '4*sin(t)';
    ezplot(x, y);
% 绘制x(t),y(t)在[0, 2*pi]图像, 也可以在最后用[tmin, tmax]规定t的范围

    3.特殊坐标和图形

    loglog （x,y）%双对数坐标
semilogy(x,y) % 以 x 轴为对数坐标
polar(theta,rho) % 极坐标
stair(x,y) % 阶梯图形
bar(x,y) % 条形图
stem（ x,y）%火柴杆状图
pie（x）%绘制饼状图 pie3（ x）%绘制三维饼状图
ribbon（x,y,c）%绘制带状图， c是颜色

    4.其他命令

    subplot(a,b,n) % 将绘图区分为 a*b 区，选择其中的 n 区
hold % 在原来视图中绘图
plotyy （x1,y1,x2,y2 ）%在同一坐标系中左右使用不同的坐标

    5.填充命令

    fill(x1,y1,x2,y2,```,c) %用 c 颜色填充由 (x1,y1) 、 (x2,y2) ···确定的多边形
erea（x,y,’r’） %用 r 色填充由 x， y 函数确定边界的区域

    6.三维图形
    1）绘图命令

    plot3(x,y,z) % 最基本的三维图形函数，函数除了增加第三维坐标外，功能和 plot 相同
mesh(x,y,z) %绘制三维网格图。在不需要特别精细的三维曲面结果时使用。
surf(x,y,z) % 绘制三维曲面图，各线条之间的补面用颜色填充


        %三维曲线
x = 0:0.1:2*pi;
y = sin(x); z = cos(x);
plot3(x, y, z, 'b-*');
        %三维曲面
        %三维网格
x = -5:0.1:5;  % 规定了x轴采样点，也规定了x轴范围
y = -4:0.1:4;  % 规定了y轴采样点，也规定了y轴范围
[X, Y] = meshgrid(x, y);  % 得到了xoy面网格点
Z = X.^2+Y.^2;
mesh(X, Y, Z)  % XY是meshgrid得到的网格点，Z是网格顶点，c是用色矩阵可省略
        %三维表面图
x = -5:0.1:5;
y = -4:0.1:4;
[X, Y] = meshgrid(x, y);
Z = X.^2+Y.^2;  % 以上部分同上
surf(X, Y, Z)  % 与上一个类似

    2）视点

    view([x,y,z]) %[x,y,z] 观察点坐标

    3）等高线

    contour（x,y,z,n） %以 z 为高程值， x,y 为横纵坐标的平面等值线图， n 缺省值为 10
contour3(x,y,z,n) %````` 三维等值线图
meshc（x,y,z） %绘制带等值线图的网线图
