4. gateway 服务网关

代码地址

4. gateway 服务网关

官网入口

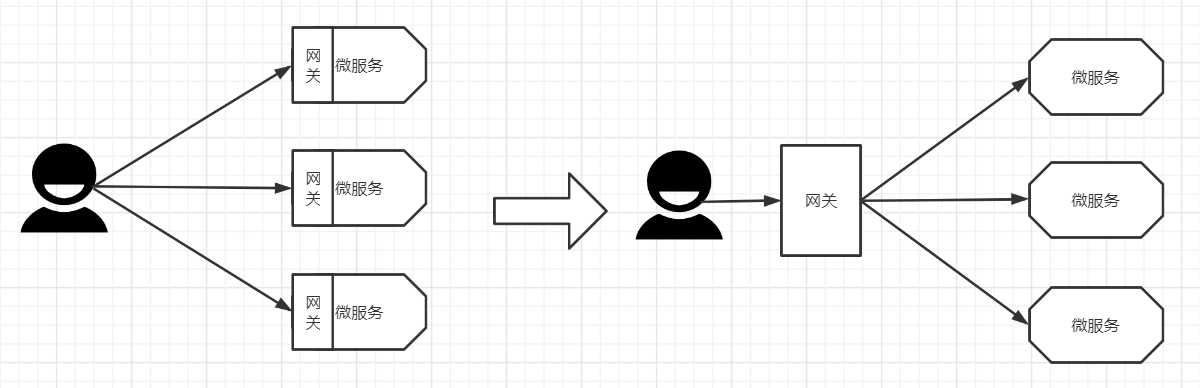

4.1 什么是网关

在一个大型项目中，一个系统会被拆分成很多微服务，如果从外部入口直达每个微服务就会有诸多问题

客户端需要在每个微服务进行认证
跨域请求，存在一定复杂性
客户端出现代码和配置重复

所以有了网关这种东西，就是在服务前面有一个统一入口，将一些与业务无关的公共逻辑封装到里面包括认证、鉴权、监控、路由、限流等等。

4.2 gateway简介

Spring Cloud Gateway是Spring家族开发代替zuul的统一API路由管理方式。并且基于Filter提供网关基本功能，安全，监控，限流。

4.2.1 Route

路由：就是字面意思，满足条件后转发到某个微服务，一个gateway可以包含多个路由。

4.2.2 Predicate

断言：转发前的特定条件

4.2.3 Filter

过滤：在数据传递过程中通过 过滤器做一些事情。

4.2.4 流程

客户端访问 gateway网关，gateway中Handler Mappeer对url进行处理。处理后交给Web Handler ,Web Handler 会被Filter进行过滤，Filter前半部分会对请求的部分进行过滤，请求后被真实服务代理响应返回结果，Filter后半部分回对结果进行操作，然后给Web Handler,再返回给Handler Mapper。最终返回给客户端。

4.3 构建工程

可以单独使用gateway 也可以将gateway和其他服务一起注册到注册中心然后从注册中心自动获取地址

4.3.1 动态路由自动获取URL

加入负载均衡组件可以自动轮询服务
pom.xml

<?xml version="1.0" encoding="UTF-8"?>
<project xmlns="http://maven.apache.org/POM/4.0.0"
         xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
         xsi:schemaLocation="http://maven.apache.org/POM/4.0.0 http://maven.apache.org/xsd/maven-4.0.0.xsd">
    <parent>
        <artifactId>cloudalibaba</artifactId>
        <groupId>com.rem</groupId>
        <version>2021</version>
    </parent>
    <modelVersion>4.0.0</modelVersion>
    <artifactId>api-gateway</artifactId>
    <dependencies>
        <dependency>
            <groupId>org.springframework.cloud</groupId>
            <artifactId>spring-cloud-starter-gateway</artifactId>
        </dependency>
        <dependency>
            <groupId>com.alibaba.cloud</groupId>
            <artifactId>spring-cloud-starter-alibaba-nacos-discovery</artifactId>
        </dependency>
        <dependency>
            <groupId>org.springframework.cloud</groupId>
            <artifactId>spring-cloud-starter-bootstrap</artifactId>
        </dependency>
        <!--负载均衡-->
        <dependency>
            <groupId>org.springframework.cloud</groupId>
            <artifactId>spring-cloud-starter-loadbalancer</artifactId>
        </dependency>
    </dependencies>
</project>

bootstrap.yml

server:
  port: 9000
spring:
  application:
    name: api-gateway
  cloud:
    nacos:
      discovery:
        namespace: 3d0a77b8-817f-499b-bfda-f90d5a6e4dab
        server-addr: 192.168.19.128:13306
        group: DEFAULT_GROUP
        username: nacos
        password: nacos
    gateway:
      routes: # 路由数组[路由 就是指定当请求满足什么条件的时候转到哪个微服务]
        - id: provider-product # 当前路由的标识, 要求唯一
          uri: lb://provider-product # lb指的是从nacos中按照名称获取微服务,并遵循负载均衡策略     #http://127.0.0.1:7001
          predicates: # 断言(就是路由转发要满足的条件)
            - Path=/product/** # 当请求路径满足Path指定的规则时,才进行路由转发

当请求 http://127.0.0.1:9000/product/test/1 的时候就会自动轮询7001和7002两个product服务

4.3.2 动态路由服务名称转发

新增动态配置

gateway:
  discovery:
      locator:
      #是否与服务发现相结合，通过serviceId转发到具体服务
          enabled: true

这样就不需要配置routes的配置 不需要直接写微服务实际地址直接根据服务名就可以，通过服务名称访问
http://127.0.0.1:9000/provider-product/product/test/1

4.4 断言

官方提供11种断言方法，也可自定义断言方法

4.4.1 After Route Predicate Factory

接收一个日期参数，判断请求日期是否晚于指定日期，访问时间在2020-12-31 23:59:59之后所有请求都通过

spring:
  cloud:
    gateway:
      routes:
      - id: provider-product
        uri: http://127.0.0.1:7001
        predicates:
            - After=2020-12-31T23:59:59.789+08:00[Asia/Shanghai]

4.4.2 Before Route Predicate Factory

接收一个日期参数，判断请求日期是否早于指定日期，访问时间在2020-12-31 23:59:59之前所有请求都通过

predicates:
    - Before=2020-12-31T23:59:59.789+08:00[Asia/Shanghai]

4.4.3 Between Route Predicate Factory

接收两个日期参数，判断请求日期是否在指定时间段内，访问时间在2020-12-31 23:59:59至2022-12-31 23:59:59中间会通过

predicates:
    - Between=2020-12-31T23:59:59.789+08:00[Asia/Shanghai],2022-12-31T23:59:59.789+08:00[Asia/Shanghai]

4.4.4 Cookie Route Predicate Factory

接收两个参数，Cookie 名字和一个正则表达式。
当只有一个Cookie name变量时，当输入带有Cookie name时就能通过，带有正则表达式的时候判断name和正则表达式是否匹配成功才能通过

predicates:
    - Cookie=chocolate, ch.p

4.4.5 Header Route Predicate Factory

接收两个参数，和Cookie一样,可以输入一个参数也可输入两个参数判断Header是否与给定值匹配。

predicates:
    - Header=X-Request-Id, \d+

4.4.6 Host Route Predicate Factory

接收一个参数，主机名模式。判断请求的Host是否满足匹配规则

predicates:
    -Host=**.testhost.org

4.4.7 Method Route Predicate Factory

接收一个参数，判断请求类型是否跟指定的类型匹配，只有get或者post的请求才能通过

predicates:
    - Method=GET,POST

4.4.8 Path Route Predicate Factory

接收一个参数，判断请求的URI部分是否满足路径规则，配合filter使用例如
/api/product/test/1 转发到product时为 /product/test/1

predicates:
  - Path=/api/**
filters:
  - StripPrefix=1  # 转发之前 去掉1层路径

4.4.9 Query Route Predicate Factory

接收两个参数，请求param和正则表达式，判断请求参数是否具有给定名称且值与正则表达式匹配

predicates:
    - Query=nnname,abc.  # .代表任意字符

4.4.10 The RemoteAddr Route Predicate Factory

接收一个IP地址段，判断请求主机地址是否在地址段中,不在指定地址中将访问失败

predicates:
    - RemoteAddr=172.16.1.191/0  #0表示子网掩码

4.4.11 The Weight Route Predicate Factory

接收一个[组名,权重], 然后对于同一个组内的路由按照权重转发
product是两个副本访问 http://localhost:9000/product/test/2 这样就每三次访问7002才访问一次7001

routes:
  - id: provider-product
    uri: http://127.0.0.1:7001
    predicates:
      - Weight=mygroup, 1
  - id: provider-product2
    uri: http://127.0.0.1:7002
    predicates:
      - Weight=mygroup, 3

4.4.12 自定义断言

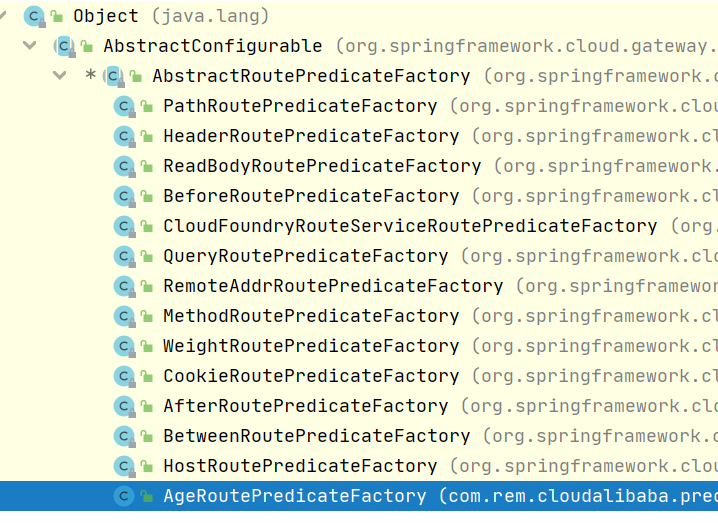

所有断言都是 AbstractRoutePredicateFactory 接口所有也可以自定义一个断言实现这个接口

实现一个自定义断言，当满足一个年龄范围内才能通过

package com.rem.cloudalibaba.predicate;
import com.alibaba.nacos.common.utils.StringUtils;
import org.springframework.cloud.gateway.handler.predicate.AbstractRoutePredicateFactory;
import org.springframework.stereotype.Component;
import org.springframework.validation.annotation.Validated;
import org.springframework.web.server.ServerWebExchange;
import java.util.Arrays;
import java.util.List;
import java.util.function.Predicate;
/**
 * 自定义断言工厂
 *
 * @author Rem
 * @date 2021-09-23
 */
@Component
public class AgeRoutePredicateFactory extends AbstractRoutePredicateFactory<AgeRoutePredicateFactory.Config> {
    public AgeRoutePredicateFactory() {
        super(AgeRoutePredicateFactory.Config.class);
    }
    @Override
    public List<String> shortcutFieldOrder() {
        //这里的顺序要跟配置文件中的参数顺序一致
        return Arrays.asList("minAge", "maxAge");
    }
    /**
     * 判断传入的age 是否在设置的断言内
     *
     * @param config
     * @return
     */
    @Override
    public Predicate<ServerWebExchange> apply(AgeRoutePredicateFactory.Config config) {
        return exchange -> {
            //从exchange获取传入的参数
            String ageStr = exchange.getRequest().getQueryParams().getFirst("age");
            if (StringUtils.isNotEmpty(ageStr)) {
                int age = Integer.parseInt(ageStr);
                return age > config.getMinAge() && age < config.getMaxAge();
            }
            return false;
        };
    }
    @Validated
    public static class Config {
        private Integer minAge;
        private Integer maxAge;
        public Integer getMinAge() {
            return minAge;
        }
        public void setMinAge(Integer minAge) {
            this.minAge = minAge;
        }
        public Integer getMaxAge() {
            return maxAge;
        }
        public void setMaxAge(Integer maxAge) {
            this.maxAge = maxAge;
        }
    }
}

gateway:
  routes:
    - id: provider-product
    uri: lb://provider-product
    predicates:
        - Age=18,60 # 限制年龄只有在18到60岁之间的人能访问

访问 http://127.0.0.1:9000/product/test/1?**age=19** 就可以访问了如果不带age就会出404

4.5 过滤

gateway 内部实现了很多过滤器

过滤器工厂	作用	参数
AddRequestHeader	为原始请求添加Header	Header的名称及值
AddRequestParameter	为原始请求添加请求参数	参数名称及值
AddResponseHeader	为原始响应添加Header	Header的名称及值
DedupeResponseHeader	剔除响应头中重复的值	需要去重的Header名称及去重策略
FallbackHeaders	剔除响应头中重复的值	Header的名称
PrefixPath	为原始请求路径添加前缀	前缀路径
PreserveHostHeader	为请求添加一个 preserveHostHeader=true的属性，路由过滤器会检查该属性以决定是否要发送原始的Host	无
RequestRateLimiter	用于对请求限流，限流算法为令牌桶	keyResolver、rateLimiter、 statusCode、denyEmptyKey、 emptyKeyStatus
RedirectTo	将原始请求重定向到指定的URL	http状态码及重定向的url
RemoveRequestHeader	为原始请求删除某个Header	Header名称
RemoveResponseHeader	为原始请求删除某个Header	Header名称
RewritePath	为原始响应删除某个Header	原始路径正则表达式以及重写后路径的正则表达式
RewriteResponseHeader	重写原始的请求路径	原始路径正则表达式以及重写后路径的正则表达式
SaveSession	在转发请求之前，强制执行WebSession::save 操作	无
secureHeaders	为原始响应添加一系列起安全作用的响应头	无，支持修改这些安全响应头的值
SetPath	修改原始的请求路径	修改原始的请求路径修
SetResponseHeader	修改原始响应中某个Header的值	Header名称，修改后的值
SetStatus	修改原始响应的状态码	HTTP 状态码，可以是数字，也可以是字符串
StripPrefix	用于截断原始请求的路径	使用数字表示要截断的路径的数量
Retry	针对不同的响应进行重试	retries、statuses、methods、series
RequestSize	设置允许接收最大请求包的大小。如果请求包大小超过设置的值，则返回 413 Payload TooLarge	请求包大小，单位为字节，默认值为5M
ModifyRequestBody	在转发请求之前修改原始请求体内容	修改后的请求体内容
ModifyResponseBody	修改原始响应体的内容	修改后的响应体内容

常用的过滤器

4.5.1 路径过滤器 RewritePath

重写url，将 /api/product/test/1 重写为 product/test/1 直接访问 http://127.0.0.1:9000/api/product/test/1即可

gateway:
  routes:
    - id: provider-product
      uri: lb://provider-product
      predicates:
        - Path=/api/**
      filters:
         - RewritePath=/api(?<segment>/?.*), $\{segment}

4.5.2 路径过滤器 PrefixPath

直接访问 http://127.0.0.1:9000/test/1 可以在目标微服务前添加product 变成 /product/test/1

gateway:
  routes:
    - id: provider-product
      uri: lb://provider-product
      predicates:
        - Path=/**
      filters:
        - PrefixPath=/product

4.5.3 路径过滤器 StripPrefix

去掉几层前缀就写多少，访问 http://127.0.0.1:9000/abc/product/test/1 去掉abc 这层前缀变成 /product/test/1

gateway:
  routes:
    - id: provider-product
      uri: lb://provider-product
      predicates:
        - Path=/abc/**
      filters:
        - StripPrefix=1

4.5.4 路径过滤器 SetPath

重新修改url /abc/product/test/1 修改为 /product/test/1

gateway:
  routes:
    - id: provider-product
      uri: lb://provider-product
      predicates:
        - Path=/abc/product/test/{segment}
      filters:
        - SetPath=/product/test/{segment}

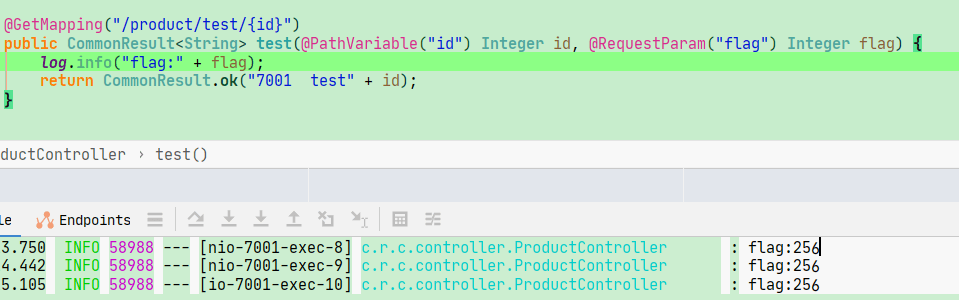

4.5.5 参数过滤器 Parameter 参数过滤器

在请求的时候添加参数，就能自动带入到下个接口中去了

gateway:
  routes:
    - id: provider-product
      uri: lb://provider-product
      predicates:
        - Path=/api/**
      filters:
         - StripPrefix=1
         - AddRequestParameter=flag, 256

4.5.6 参数过滤器 Parameter 参数过滤器

正常访问 http://127.0.0.1:9000/api/product/test/2 接口页面的HTTP Code就是405了

gateway:
  routes:
    - id: provider-product
      uri: lb://provider-product
      predicates:
        - Path=/api/**
      filters:
         - StripPrefix=1
         - SetStatus=405

4.5.7 自定义网关过滤器

自定义日志过滤器继承 AbstractGatewayFilterFactory

package com.rem.cloudalibaba.filter;
import lombok.Data;
import org.springframework.cloud.gateway.filter.GatewayFilter;
import org.springframework.cloud.gateway.filter.factory.AbstractGatewayFilterFactory;
import org.springframework.stereotype.Component;
import java.util.Arrays;
import java.util.List;
/**
 * 自定义日志过滤器
 *
 * @author Rem
 * @date 2021-09-22
 */
@Component
public class LogGatewayFilterFactory extends AbstractGatewayFilterFactory<LogGatewayFilterFactory.Config> {
    /**
     * 构造函数
     */
    public LogGatewayFilterFactory() {
        super(LogGatewayFilterFactory.Config.class);
    }
    /**
     * 读取配置文件的参数，赋值到配置类中
     *
     * @return
     */
    @Override
    public List<String> shortcutFieldOrder() {
        return Arrays.asList("consoleLog", "cacheLog");
    }
    /**
     * 过滤器逻辑
     *
     * @param config
     * @return
     */
    @Override
    public GatewayFilter apply(LogGatewayFilterFactory.Config config) {
        return (exchange, chain) -> {
            if (config.isCacheLog()) {
                System.out.println("cacheLog 已经开启了");
            }
            if (config.isConsoleLog()) {
                System.out.println("console 已经开启了");
            }
            return chain.filter(exchange);
        };
    }
    @Data
    public static class Config {
        private boolean consoleLog;
        private boolean cacheLog;
    }
}

gateway:
  routes:
    - id: provider-product
      uri: lb://provider-product
      predicates:
          - Path=/api/**
      filters:
             - StripPrefix=1
             - Log=true, false

4.5.8 自定义全局过滤器

可以自定义实现自己的逻辑
访问 http://127.0.0.1:9000/api/product/test/1?**token=remTok **必须带Token 不然就鉴权失败

package com.rem.cloudalibaba.filter;
import com.alibaba.nacos.common.utils.StringUtils;
import org.springframework.cloud.gateway.filter.GatewayFilterChain;
import org.springframework.cloud.gateway.filter.GlobalFilter;
import org.springframework.core.Ordered;
import org.springframework.http.HttpStatus;
import org.springframework.http.server.reactive.ServerHttpResponse;
import org.springframework.stereotype.Component;
import org.springframework.web.server.ServerWebExchange;
import reactor.core.publisher.Mono;
/**
 * 全局过滤器
 *
 * @author Rem
 * @date 2021-09-24
 */
@Component
public class AuthGlobalFilter implements GlobalFilter, Ordered {
    /**
     * 完成判断逻辑
     *
     * @param exchange
     * @param chain
     * @return
     */
    @Override
    public Mono<Void> filter(ServerWebExchange exchange, GatewayFilterChain chain) {
        String token = exchange.getRequest().getQueryParams().getFirst("token");
        if (StringUtils.isBlank(token) || !"remTok".equals(token)) {
            System.out.println("鉴权失败");
            ServerHttpResponse response = exchange.getResponse();
            response.setStatusCode(HttpStatus.UNAUTHORIZED);
            return response.setComplete();
        }
        //调用chain.filter继续向下游执行
        return chain.filter(exchange);
    }
    /**
     * 顺序,数值越小,优先级越高
     *
     * @return
     */
    @Override
    public int getOrder() {
        return 0;
    }
}

4.6 限流

4.6.1 计数器算法

以QPS（每秒查询率Queries-per-second）为100举例。从第一个请求开始计时。每个请求让计数器加一。当到达100以后，其他的请求都拒绝。
如果1秒钟内前200ms请求数量已经到达了100，后面800ms中500次请求都被拒绝了，这种情况称为“突刺现象”

4.6.2 限流算法

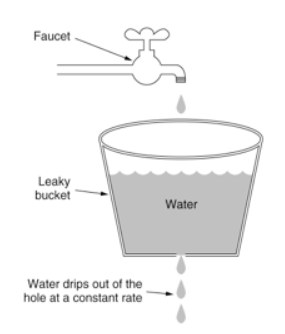

漏桶算法可以解决突刺现象。
和生活中漏桶一样，有一个水桶，下面有一个”漏眼”往出漏水，不管桶里有多少水，漏水的速率都是一样的。但是既然是一个桶，桶里装的水都是有上限的。当到达了上限新进来的水就装不了（主要出现在突然倒进来大量水的情况）。

4.6.3 令牌桶算法

令牌桶算法可以说是对漏桶算法的一种改进。
在桶中放令牌，请求获取令牌后才能继续执行。如果桶中没有令牌，请求可以选择进行等待或者直接拒绝。由于桶中令牌是按照一定速率放置的，所以可以一定程度解决突发访问。如果桶中令牌最多有100个，qps最大为100

4.6.3.1 基于令牌桶算法的URL限流

新增redis的poom 依赖

package com.rem.cloudalibaba.config;
import org.springframework.cloud.gateway.filter.ratelimit.KeyResolver;
import org.springframework.context.annotation.Bean;
import org.springframework.context.annotation.Configuration;
import reactor.core.publisher.Mono;
/**
 * @author Rem
 * @date 2021-10-20
 */
@Configuration
public class KeyResolveConfiguration {
    @Bean
    KeyResolver pathKeyResolver() {
        return exchange -> Mono.just(exchange.getRequest().getURI().getPath());
    }
}

spring:
  application:
    name: api-gateway
  cloud:
    nacos:
      discovery:
        namespace: 3d0a77b8-817f-499b-bfda-f90d5a6e4dab
        server-addr: 192.168.19.128:13306
        group: DEFAULT_GROUP
        username: nacos
        password: nacos
    gateway:
      routes:
        - id: provider-product
          uri: lb://provider-product
          predicates:
            - Path=/api/**
          filters:
            - StripPrefix=1
             # 限流过滤器
            - name: RequestRateLimiter
              args:
                redis-rate-limiter.replenishRate: 1  # 令牌桶每秒生成率
                redis-rate-limiter.burstCapacity: 5  #令牌桶总容量 每秒最大请求量
                redis-rate-limiter.requestedTokens: 1 # 每次请求消耗的令牌
                key-resolver: "#{@pathKeyResolver}"
  redis:
    host: 192.168.19.128

当访问频率大于每秒5次并且还大于令牌桶生成令牌的速率，就会报HHTP Code 429

4.6.3.2 基于令牌桶算法的参数限流

@Bean
    KeyResolver userKeyResolver() {
              return exchange -> Mono.just(Objects.requireNonNull(exchange.getRequest().getQueryParams().getFirst("userId")));
   }

4.6.3.3 基于令牌桶算法的IP限流

 @Bean
    KeyResolver ipKeyResolver() {
        return exchange -> Mono.just(Objects.requireNonNull(Objects.requireNonNull(exchange.getRequest().getRemoteAddress()).getHostName()));
    }

基于令牌的限流 KeyResolver在一个项目中只能存在一个所以只能选择一种限流方式。

4.6.4 gateway整合 sentinel

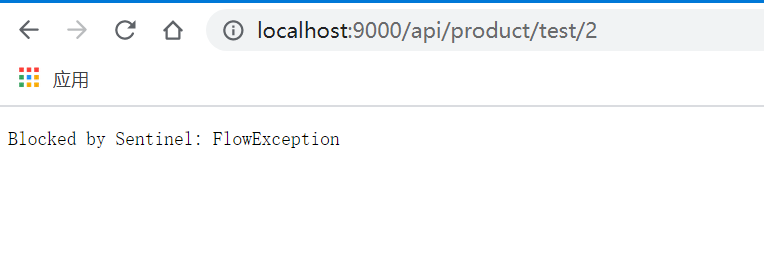

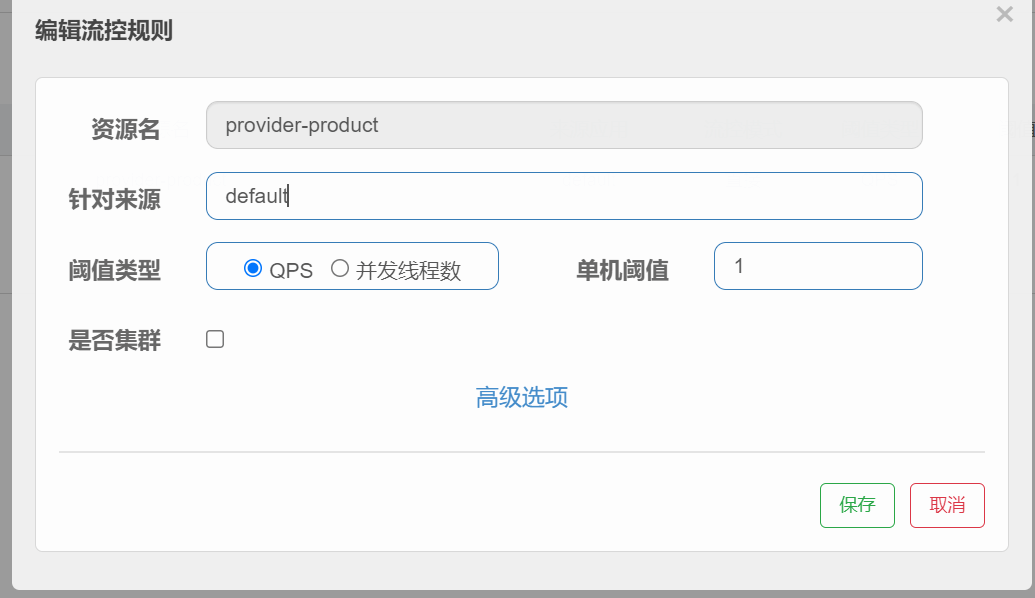

配置后就可以直接通过sentinel 对接口限流

server:
  port: 9000
spring:
  application:
    name: api-gateway
  cloud:
    nacos:
      discovery:
        namespace: 3d0a77b8-817f-499b-bfda-f90d5a6e4dab
        server-addr: 192.168.19.128:13306
        group: DEFAULT_GROUP
        username: nacos
        password: nacos
    sentinel:
      # 服务启动直接建立心跳连接
      eager: true
      transport:
        dashboard: 127.0.0.1:8080
        port: 8719  #默认为8719 ,假如被占用会自动从8719开始依次+1扫描,直到未被占用的端口
      datasource:
        flow:
          nacos:
            server-addr: ${spring.cloud.nacos.discovery.server-addr}
            namespace: ${spring.cloud.nacos.discovery.namespace}
            groupId: SENTINEL_GROUP
            username: ${spring.cloud.nacos.discovery.username}
            password: ${spring.cloud.nacos.discovery.password}
            dataId: ${spring.application.name}-flow-rules
            rule-type: flow
    gateway:
      routes:
        - id: provider-product
          uri: lb://provider-product
          predicates:
            - Path=/api/**
          filters:
            - StripPrefix=1
             # 限流过滤器
            - name: RequestRateLimiter
              args:
                redis-rate-limiter.replenishRate: 1  # 令牌桶每秒生成率
                redis-rate-limiter.burstCapacity: 5  #令牌桶总容量 每秒最大请求量
                redis-rate-limiter.requestedTokens: 1 # 每次请求消耗的令牌
#                key-resolver: "#{@userKeyResolver}"
  redis:
    host: 192.168.19.128

cloud Alibaba(4)-gateway服务网关
