Kubernetes Storage（Kubernetes 存储）介绍

存储卷的概念

容器中的存储都是临时的，因此Pod重启的时候，内部的数据会发生丢失。实际应用中，我们有些应用是无状态，有些应用则需要保持状态数据，确保Pod重启之后能够读取到之前的状态数据，有些应用则作为集群提供服务。
这三种服务归纳为无状态服务、有状态服务以及有状态的集群服务，其中后面两个存在数据保存与共享的需求，因此就要采用容器外的存储方案。

K8S的存储系统从基础到高级又大致分为三个层次：普通Volume，Persistent Volume 和动态存储供应。

Kubernetes中存储中有四个重要的概念：
Volume、PersistentVolume(PV)、PersistentVolumeClaim(PVC)、StorageClass。

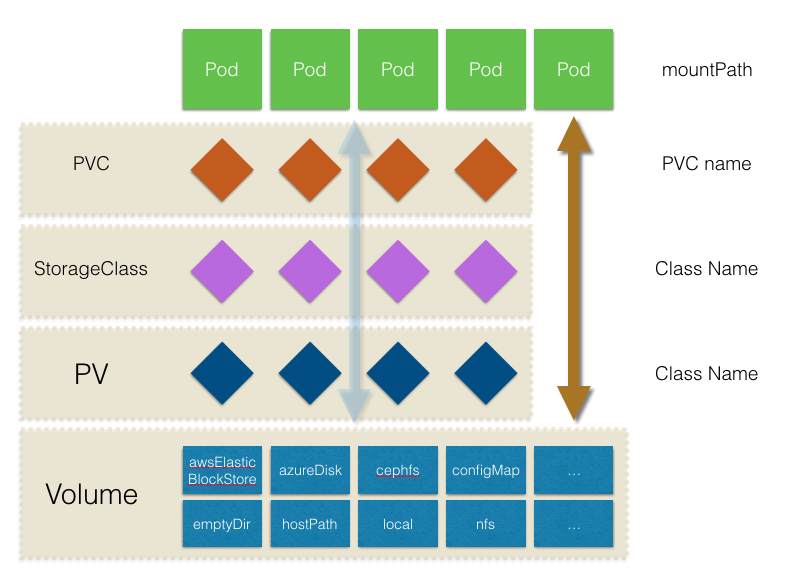

掌握了这四个概念，就掌握了Kubernetes中存储系统的核心。一张图来说明这四者之间的关系。

存储卷 Volumes类型

Kubernetes 支持很多类型的卷。 Pod 可以同时使用任意数目的卷类型。 临时卷类型的生命周期与 Pod 相同，但持久卷可以比 Pod 的存活期长。 当 Pod 不再存在时，Kubernetes 也会销毁临时卷；不过 Kubernetes 不会销毁 持久卷。对于给定 Pod 中任何类型的卷，在容器重启期间数据都不会丢失。
卷的核心是一个目录，其中可能存有数据，Pod 中的容器可以访问该目录中的数据。 所采用的特定的卷类型将决定该目录如何形成的、使用何种介质保存数据以及目录中存放 的内容。

使用卷时, 在 .spec.volumes 字段中设置为 Pod 提供的卷，并在 .spec.containers[*].volumeMounts 字段中声明卷在容器中的挂载位置。 容器中的进程看到的是由它们的 Docker 镜像和卷组成的文件系统视图。 Docker 镜像 位于文件系统层次结构的根部。各个卷则挂载在镜像内的指定路径上。

#查看k8s支持的存储类型 ref: https://kubernetes.io/docs/concepts/storage/volumes/
$ kubectl explain pod.spec.volumes
KIND:     Pod
VERSION:  v1
RESOURCE: volumes <[]Object>
DESCRIPTION:
     List of volumes that can be mounted by containers belonging to the pod.
     More info: https://kubernetes.io/docs/concepts/storage/volumes
     Volume represents a named volume in a pod that may be accessed by any
     container in the pod.
FIELDS:
   awsElasticBlockStore <Object>
   azureDisk  <Object>
   azureFile  <Object>
   cephfs <Object>
   cinder <Object>
   configMap  <Object>
   csi  <Object>
   downwardAPI  <Object>
   emptyDir <Object>
   ephemeral  <Object>
   fc <Object>
   flexVolume <Object>
   flocker  <Object>                    # (已弃用)
   gcePersistentDisk  <Object>
   gitRepo  <Object>                    # (已弃用)
   glusterfs  <Object>
   hostPath <Object>
   iscsi  <Object>
   name <string> -required-
   nfs  <Object>
   persistentVolumeClaim  <Object>
   photonPersistentDisk <Object>
   portworxVolume <Object>
   projected  <Object>
   quobyte  <Object>
   rbd  <Object>
   scaleIO  <Object>                   # (已弃用)
   secret <Object>
   storageos  <Object>
   vsphereVolume  <Object>

临时存储(emptydir)

emptyDir在Pod被分配到Node上之后创建，并且在Pod运行期间一直存在。初始的时候为一个空文件夹，当Pod从Node中移除时，emptyDir将被永久删除。Container的意外退出并不会导致emptyDir被删除。emptyDir适用于一些临时存放数据的场景。默认情况下，emptyDir存储在Node支持的介质上，不管是磁盘、SSD还是网络存储，也可以设置为Memory。

apiVersion: v1
kind: Pod
metadata:
  name: tomcat-ccb
  namespace: default
  labels:
    app: tomcat
    node: devops-103
spec:
  containers:
  - name: tomcat
    image: docker.io/tomcat
    volumeMounts:
    - name: tomcat-storage
      mountPath: /data/tomcat
    - name: cache-storage
      mountPath: /data/cache
    ports:
    - containerPort: 8080
      protocol: TCP
    env:
      - name: GREETING
        value: "Hello from devops-103"
  volumes:
  - name: tomcat-storage
    hostPath:
      path: /home/es
  - name: cache-storage
    emptyDir: {}

半持久化存储(hostpath)

hostpath

hostPath类型则是映射node文件系统中的文件或者目录到pod里。在使用hostPath类型的存储卷时，也可以设置type字段，支持的类型有文件、目录、File、Socket、CharDevice和BlockDevice。提供了“如果文件或目录不存在，就创建一个”的功能。

通常使用场景为：当运行的容器需要访问Docker内部结构时，如使用hostPath映射/var/lib/docker到容器。

apiVersion: v1
kind: Pod
metadata:
  name: test-pd
spec:
  containers:
  - image: k8s.gcr.io/test-webserver
    name: test-container
    volumeMounts:
    - mountPath: /test-pd
      name: test-volume
  volumes:
  - name: test-volume
    hostPath:
      # directory location on host
      path: /data
      # this field is optional
      type: Directory

local

local类型作为静态资源被PersistentVolume使用，不支持Dynamic provisioning。与hostPath相比，因为能够通过PersistentVolume的节点亲和策略来进行调度，因此比hostPath类型更加适用。local类型也存在一些问题，如果Node的状态异常，那么local存储将无法访问，从而导致Pod运行状态异常。使用这种类型存储的应用必须能够承受可用性的降低、可能的数据丢失等。

apiVersion: v1
kind: PersistentVolume
metadata:
  name: www
spec:
  capacity:
    storage: 100Mi
  volumeMode: Filesystem
  accessModes: ["ReadWriteOnce"]
  persistentVolumeReclaimPolicy: Delete
  storageClassName: local-storage
  local:
    path: /home/es
  nodeAffinity:
    required:
      nodeSelectorTerms:
      - matchExpressions:
        - key: kubernetes.io/hostname
          operator: In
          values:
          - devops-102
          - devops-103

更多的内容可以参考本文

持久化存储(pvc，pv，nfs)

PVC和PV的概念

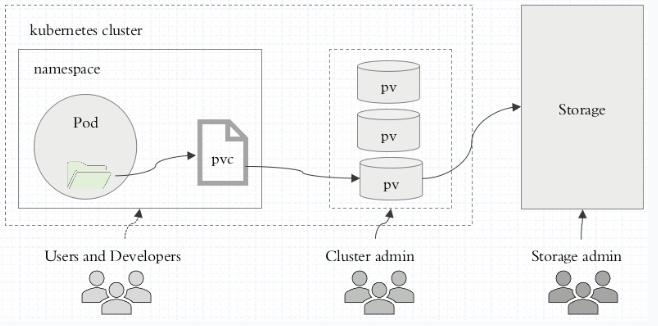

前面提到kubernetes提供那么多存储接口，但是首先kubernetes的各个Node节点能管理这些存储，但是各种存储参数也需要专业的存储工程师才能了解，由此我们的kubernetes管理变的更加复杂的。由此kubernetes提出了PV和PVC的概念，这样开发人员和使用者就不需要关注后端存储是什么，使用什么参数等问题。
如下图：

PV介绍

PersistentVolume（PV）是集群中已由管理员配置的一段网络存储。 集群中的资源就像一个节点是一个集群资源。 PV是诸如卷之类的卷插件，但是具有独立于使用PV的任何单个pod的生命周期。 该API对象捕获存储的实现细节，即NFS，iSCSI或云提供商特定的存储系统。

PVC 介绍

PersistentVolumeClaim（PVC）是用户存储的请求。PVC的使用逻辑：在pod中定义一个存储卷（该存储卷类型为PVC），定义的时候直接指定大小，pvc必须与对应的pv建立关系，pvc会根据定义去pv申请，而pv是由存储空间创建出来的。

PV和PVC的关联关系

pv和pvc是kubernetes抽象出来的一种存储资源。虽然PersistentVolumeClaims允许用户使用抽象存储资源，但是常见的需求是，用户需要根据不同的需求去创建PV，用于不同的场景。而此时需要集群管理员提供不同需求的PV，而不仅仅是PV的大小和访问模式，但又不需要用户了解这些卷的实现细节。 对于这样的需求，此时可以采用StorageClass资源。这个在前面就已经提到过此方案。

persistentVolumeClaim —>PVC(存储卷创建申请)

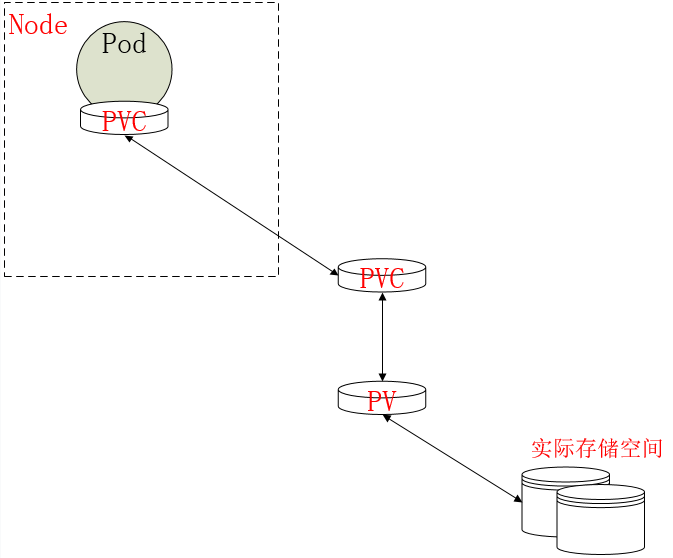

当你需要创建一个存储卷时，只需要进行申请对应的存储空间即可使用，这就是PVC。其关联关系如图：

在Pod上定义一个PVC，该PVC要关联到当前名称空间的PVC资源，该PVC只是一个申请，PVC需要和PV进行关联。PV属于存储上的一部分存储空间。但是该方案存在的问题是，我们无法知道用户是什么时候去创建Pod，也不知道创建Pod时定义多大的PVC，那么如何实现按需创建呢？？？

不需要PV层，把所有存储空间抽象出来，这一个抽象层称为存储类，当用户创建PVC需要用到PV时，可以向存储类申请对应的存储空间，存储类会按照需求创建对应的存储空间，这就是PV的动态供给，如图：

总结：

k8s要使用存储卷，需要2步：
1、在pod定义volume，并指明关联到哪个存储设备
2、在容器使用volume mount进行挂载

PV和PVC的生命周期

PV是集群中的资源，PVC是对这些资源的请求，也是对资源的索赔检查。 PV和PVC之间的相互作用遵循这个生命周期：

Provisioning（配置）---> Binding（绑定）--->Using（使用）---> Releasing（释放） ---> Recycling（回收）

• Provisioning

这里有两种PV的提供方式:静态或者动态

静态—>直接固定存储空间：
    集群管理员创建一些 PV。它们携带可供集群用户使用的真实存储的详细信息。 它们存在于Kubernetes API中，可用于消费。

动态—>通过存储类进行动态创建存储空间：
    当管理员创建的静态 PV 都不匹配用户的 PVC 时，集群可能会尝试动态地为 PVC 配置卷。此配置基于 StorageClasses：PVC 必须请求存储类，并且管理员必须已创建并配置该类才能进行动态配置。 要求该类的声明有效地为自己禁用动态配置。

• Binding

在动态配置的情况下，用户创建或已经创建了具有特定数量的存储请求和特定访问模式的PersistentVolumeClaim。 主机中的控制回路监视新的PVC，找到匹配的PV（如果可能），并将 PVC 和 PV 绑定在一起。 如果为新的PVC动态配置PV，则循环将始终将该PV绑定到PVC。 否则，用户总是至少得到他们要求的内容，但是卷可能超出了要求。 一旦绑定，PersistentVolumeClaim绑定是排他的，不管用于绑定它们的模式。

如果匹配的卷不存在，PVC将保持无限期。 随着匹配卷变得可用，PVC将被绑定。 例如，提供许多50Gi PV的集群将不匹配要求100Gi的PVC。 当集群中添加100Gi PV时，可以绑定PVC。

• Using

Pod使用PVC作为卷。 集群检查声明以找到绑定的卷并挂载该卷的卷。 对于支持多种访问模式的卷，用户在将其声明用作pod中的卷时指定所需的模式。

一旦用户有声明并且该声明被绑定，绑定的PV属于用户，只要他们需要它。 用户通过在其Pod的卷块中包含PersistentVolumeClaim来安排Pods并访问其声明的PV。

• Releasing

当用户完成卷时，他们可以从允许资源回收的API中删除PVC对象。 当声明被删除时，卷被认为是“释放的”，但是它还不能用于另一个声明。 以前的索赔人的数据仍然保留在必须根据政策处理的卷上.

• Reclaiming

PersistentVolume的回收策略告诉集群在释放其声明后，该卷应该如何处理。 目前，卷可以是保留，回收或删除。 保留可以手动回收资源。 对于那些支持它的卷插件，删除将从Kubernetes中删除PersistentVolume对象，以及删除外部基础架构（如AWS EBS，GCE PD，Azure Disk或Cinder卷）中关联的存储资产。 动态配置的卷始终被删除

• Recycling

如果受适当的卷插件支持，回收将对卷执行基本的擦除（rm -rf / thevolume / *），并使其再次可用于新的声明。

分布式存储(glusterfs，rbd，cephfs，云存储EBS等)

StorageClass（动态创建PV）

上面介绍的PV和PVC模式是需要先创建好PV，然后定义好PVC进行一对一的Bond，但是如果PVC请求成千上万，那么就需要创建成千上万的PV，对于运维人员来说维护成本很高，Kubernetes提供一种自动创建PV的机制，叫StorageClass，它的作用就是创建PV的模板。

具体来说，StorageClass会定义一下两部分：

• PV的属性 ，比如存储的大小、类型等；
• 创建这种PV需要使用到的存储插件，比如Ceph等；

有了这两部分信息，Kubernetes就能够根据用户提交的PVC，找到对应的StorageClass，然后Kubernetes就会调用 StorageClass声明的存储插件，创建出需要的PV。

利用动态容量供给的功能，就可以实现动态创建PV的能力。我们不需要关心pv的创建，只需要定义好所需要的存储类型，大小等因素。
动态容量供给 Dynamic Volume Provisioning 主要依靠StorageClass。

下面是存储类的一个示例，它创建一个名称为slow的存储类，使用gce供应者

apiVersion: storage.k8s.io/v1
kind: StorageClass
metadata:
  name: slow
provisioner: kubernetes.io/gce-pd
parameters:
  type: pd-standard

更多云上使用动态创建pv可以参考
https://www.alibabacloud.com/help/zh/doc-detail/134859.htm?spm=a2c63.p38356.b99.305.68428978BIvp7i
https://www.yuque.com/qinxi-cvygi/ires9z/vygqvh

# 查看k8s支持的storageclass类型参数
$ kubectl explain storageclass  #storageclass也是k8s上的资源
KIND:     StorageClass
VERSION:  storage.k8s.io/v1
FIELDS:
   allowVolumeExpansion<boolean>
   allowedTopologies<[]Object>
   apiVersion<string>
   kind<string>
   metadata<Object>
   mountOptions<[]string>    #挂载选项
   parameters<map[string]string>  #参数，取决于分配器，可以接受不同的参数。 例如，参数 type 的值 io1 和参数 iopsPerGB 特定于 EBS PV。当参数被省略时，会使用默认值。
   provisioner<string> -required-  #存储分配器，用来决定使用哪个卷插件分配 PV。该字段必须指定。
   reclaimPolicy<string>   #回收策略，可以是 Delete 或者 Retain。如果 StorageClass 对象被创建时没有指定 reclaimPolicy ，它将默认为 Delete。
   volumeBindingMode<string>  #卷的绑定模式

StorageClass 中包含 provisioner、parameters 和 reclaimPolicy 字段，当 class 需要动态分配 PersistentVolume 时会使用到。
