学习目标
- 登录页的配置
- 登录成功跳转实现
- 结算页查询实现
- 下单实现
- 变更库存
- 增加积分
- 支付流程介绍

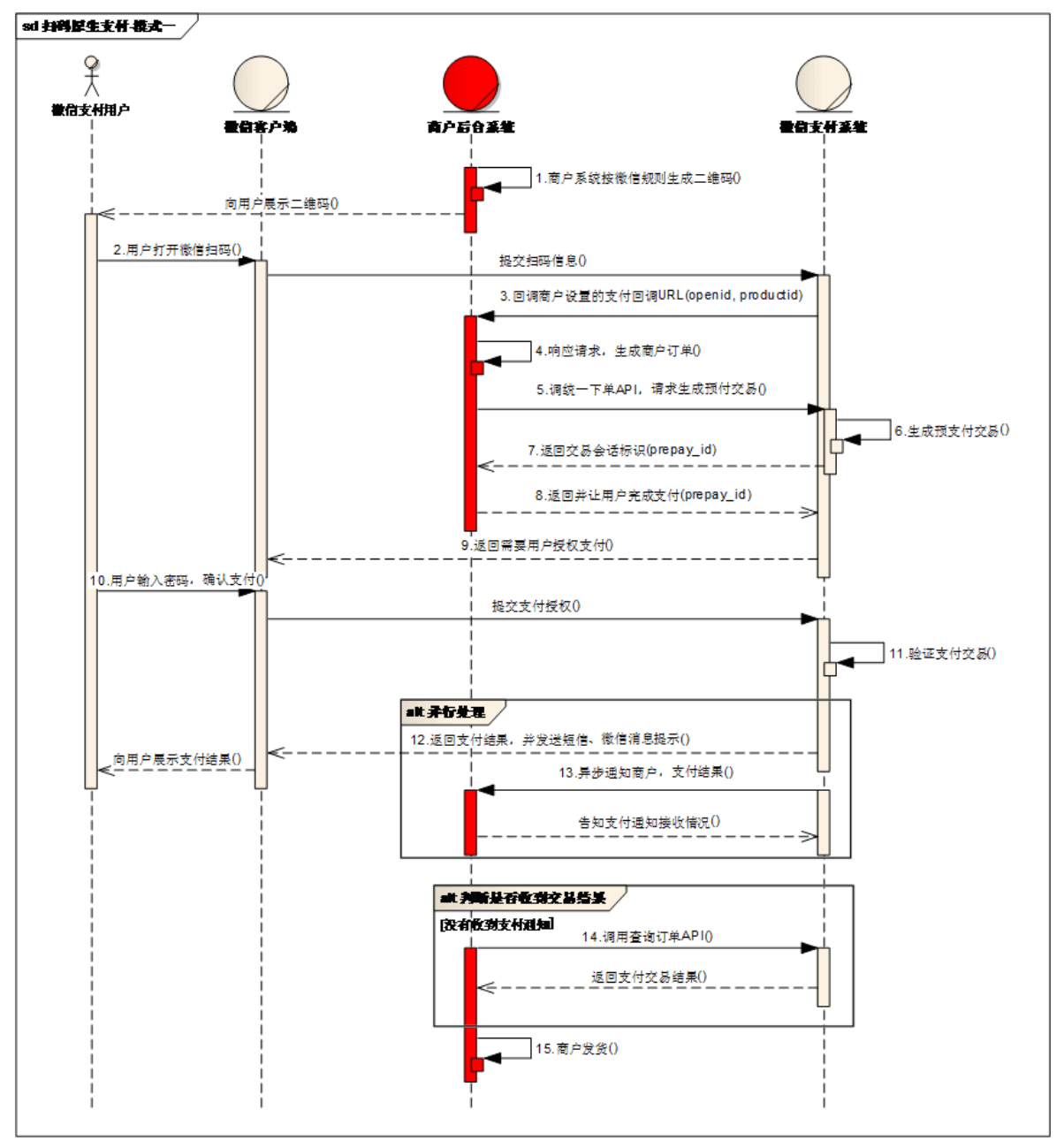

- 微信扫码支付介绍
1 登录页面配置
前面使用的都是采用Postman实现登录,接着我们实现一次oauth自定义登录。1.1 准备工作
(1)静态资源导入
将资料/页面/前端

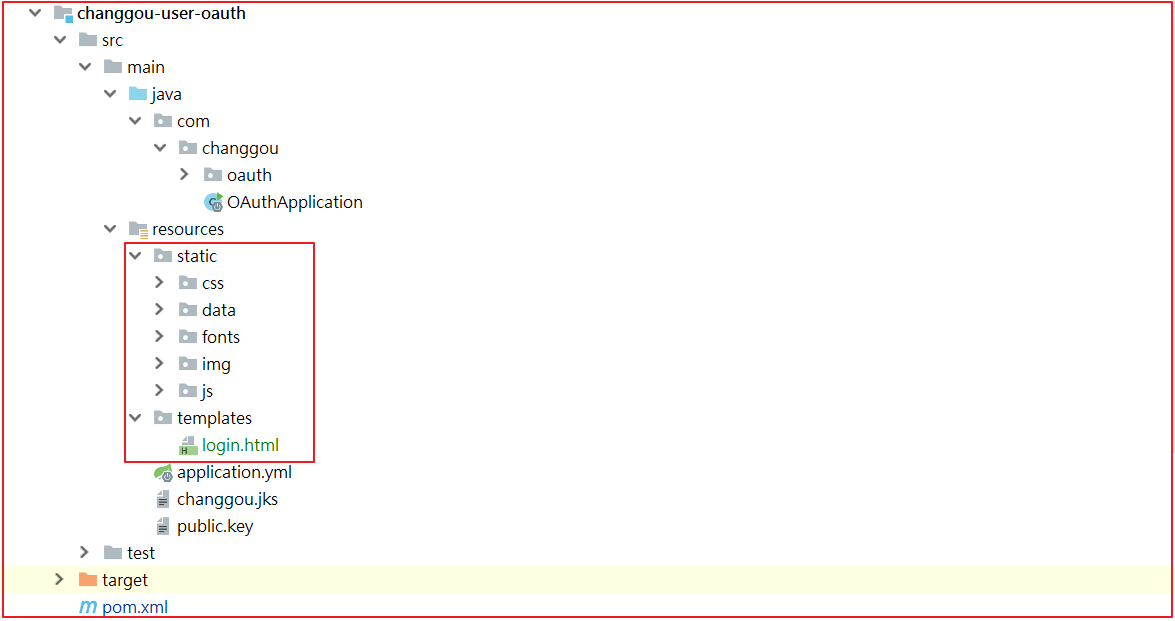

登录相关的静态资源导入到changgou-user-oauth中,如下图。
并替换掉./ 为/ 如图 按CTR+R 并在第一个输入框输入 ./ 再第二个输入框输入/ 并点击替换所有。
(2)引入thymeleaf
修改changgou-user-oauth,引入thymeleaf模板引擎起步依赖
(3)登录配置<!--thymeleaf-->
<dependency>
<groupId>org.springframework.boot</groupId>
<artifactId>spring-boot-starter-thymeleaf</artifactId>
</dependency>
修改changgou-user-oauth,编写一个控制器com.changgou.oauth.controller.LoginRedirect
,实现登录页跳转,代码如下:
(4)登录页配置@Controller
@RequestMapping(value = "/oauth")
public class LoginRedirect {
/***
* 跳转到登录页面
* @return
*/
@GetMapping(value = "/login")
public String login(){
return "login";
}
}

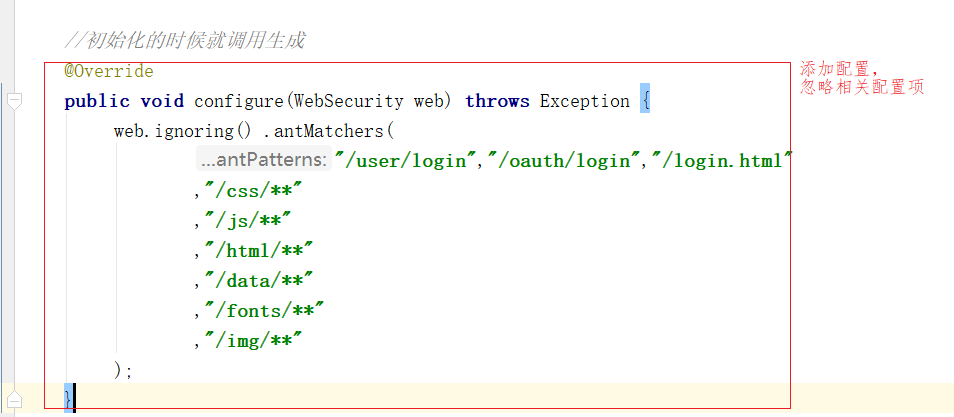

针对静态资源和登录页面,我们需要实现忽略安全配置,并且要指定登录页面,修改com.changgou.oauth.config.MyWebSecurityConfig
的configure
方法,代码如下:

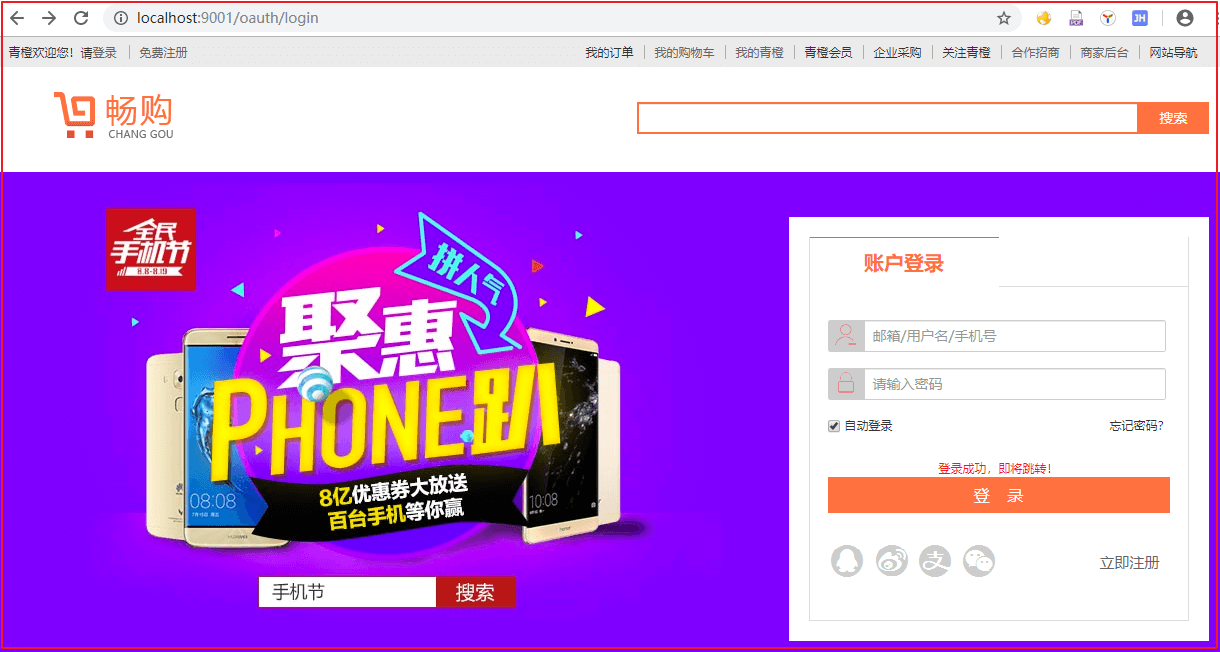

测试:浏览器输入http://localhost:9001/oauth/login
1.2 登录实现
点击登录按钮,访问之前的登录方法实现登录,我们需要对登录页做一下调整。
(1)引入thymeleaf命名空间
修改login.html,引入命名空间
(2)登录脚本
点击登录按钮,使用vue+axios实现登录,我们需要定义脚本访问后台登录方法。

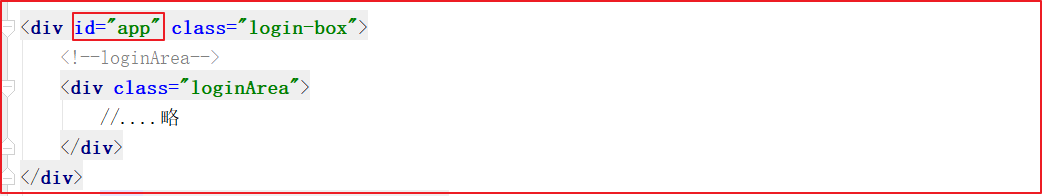

先添加vue入口标签:修改login.html,在73行左右的标签上添加id=”app”,代码如下:
引入js

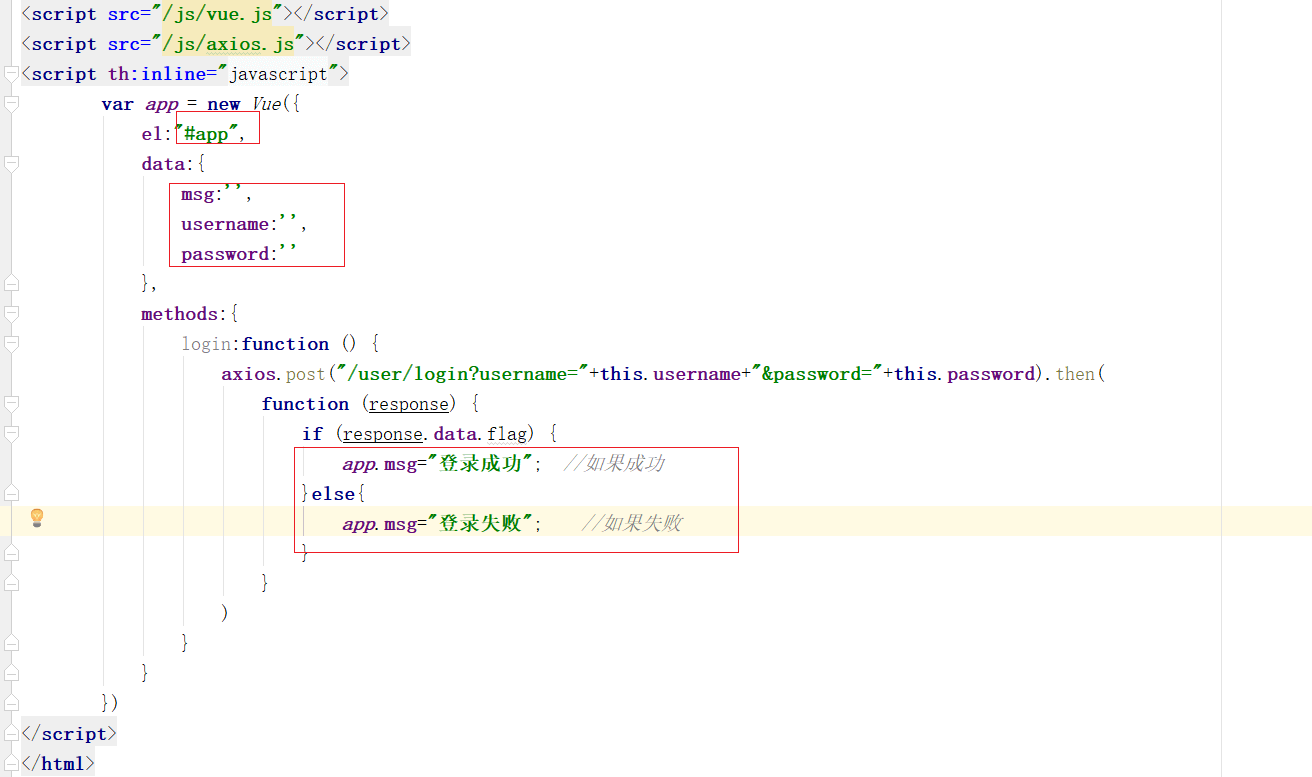

登录脚本实现:<script src="/js/vue.js"></script>
<script src="/js/axios.js"></script>

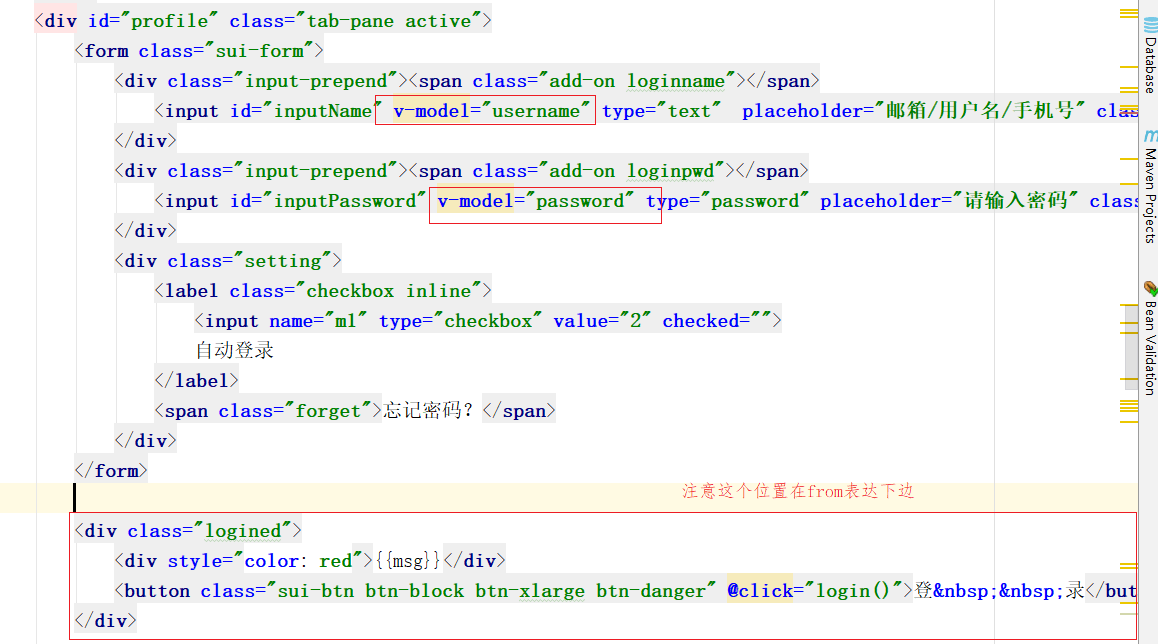

(3)表单修改
(4)配置config1:
修改config2

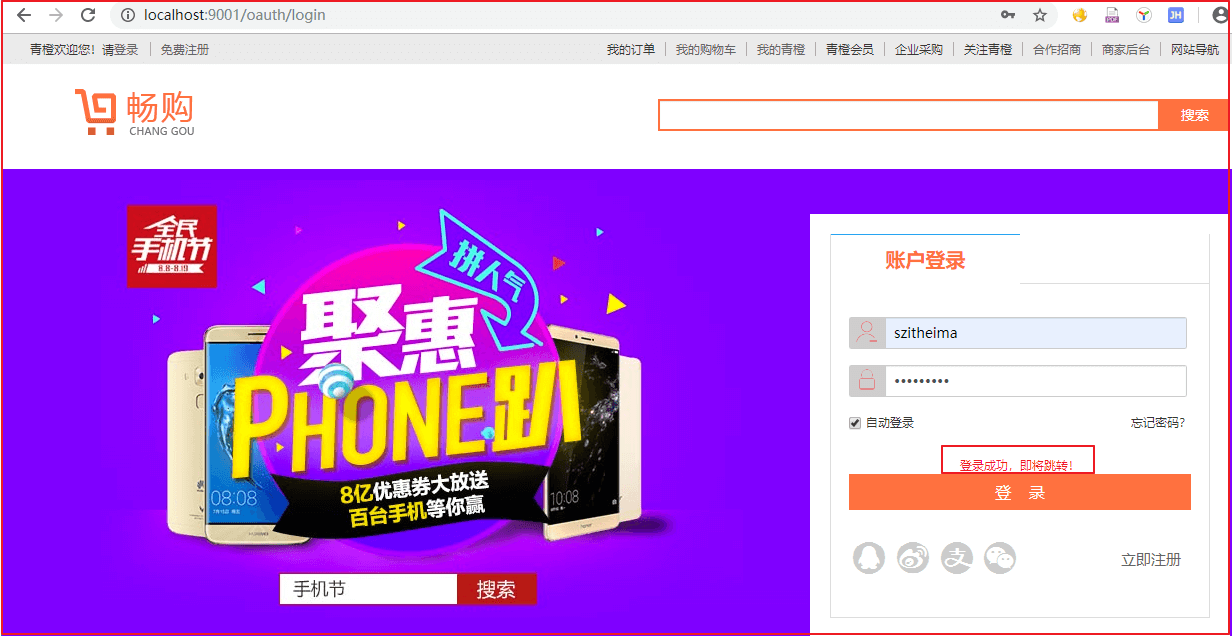

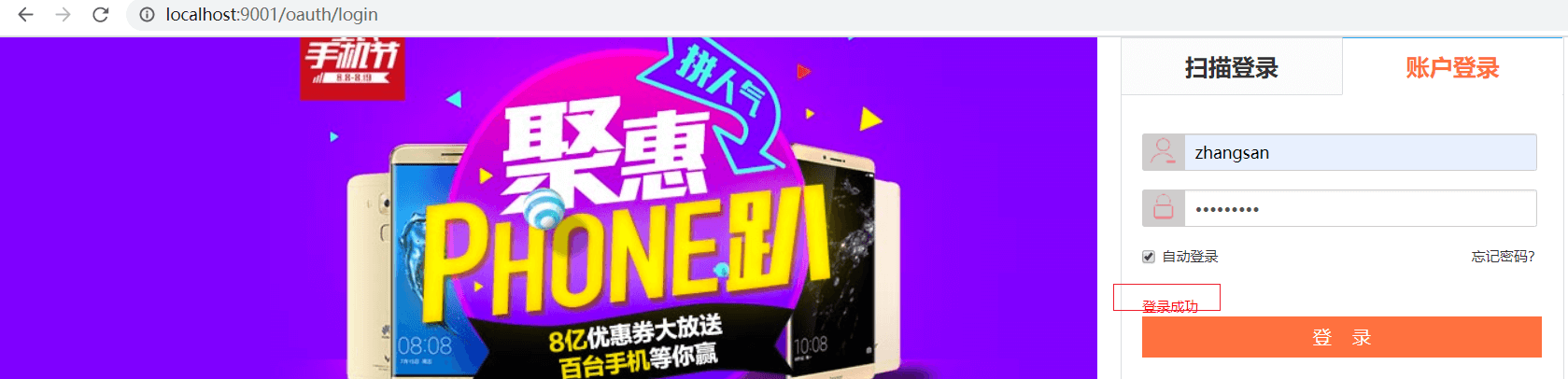

(5)测试
1.3 登录跳转
用户没有登录的时候,我们直接访问购物车,效果如下:
我们可以发现,返回的只是个错误状态码,不方便测试,我们可以重定向到登录页面,让用户登录,我们可以修改网关的头文件,让用户每次没登录的时候,都跳转到登录页面。

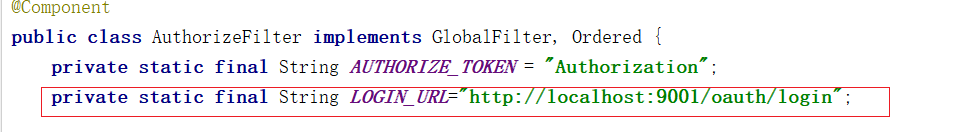

修改changgou-gateway-web的com.changgou.filter.AuthorizeFilter
,代码如下:
代码如下:
此时再测试,就可以跳转到登录页面了。当然,在工作中,这里不能直接跳转到登录页,应该提示状态给页面,让页面根据判断跳转,这里只是为了方便测试,如下图所示:@Component
public class AuthorizeFilter implements GlobalFilter, Ordered {
private static final String AUTHORIZE_TOKEN = "Authorization";
private static final String LOGIN_URL="http://localhost:9001/oauth/login";
@Override
public Mono<Void> filter(ServerWebExchange exchange, GatewayFilterChain chain) {
//需要校验令牌的信息是否合法
//1.获取请求对象 request
ServerHttpRequest request = exchange.getRequest();
//2.获取响应对象 response
ServerHttpResponse response = exchange.getResponse();
//3.判断请求的路径是否是登录请求,如果是登录请求,放行请求
String path = request.getURI().getPath();//路径
if (path.startsWith("/api/user/login")) {
//放行
return chain.filter(exchange);
}
//4.判断请求不是登录请求,就要校验,
//4.1.先从header信息中获取令牌信息 如果没有 头名为AUTHORIZE_TOKEN的值
String token = request.getHeaders().getFirst(AUTHORIZE_TOKEN);
if (StringUtils.isEmpty(token)) {
//4.2 再去从请求参数中获取令牌新 如果没有
token = request.getQueryParams().getFirst(AUTHORIZE_TOKEN);
}
if(StringUtils.isEmpty(token)) {
//4.3 再从cookie中获取令牌信息 如果也没有 说明无权限 直接返回
HttpCookie httpCookie = request.getCookies().getFirst(AUTHORIZE_TOKEN);
if(httpCookie!=null){
token = httpCookie.getValue();//
}
}

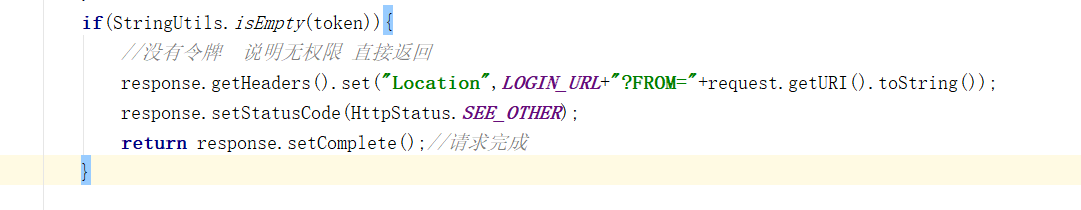

if(StringUtils.isEmpty(token)){
//没有令牌 说明无权限 直接返回
response.getHeaders().set("Location",LOGIN_URL+"?FROM="+request.getURI().toString());
response.setStatusCode(HttpStatus.SEE_OTHER);
return response.setComplete();//请求完成
}
//5 如果有令牌信息 就要校验令牌的合法性,校验通过放行 不通过就直接返回
/*try {
JwtUtil.parseJWT(token);
} catch (Exception e) {
e.printStackTrace();
//没有令牌 说明无权限 直接返回
System.out.println("解析失败");
response.setStatusCode(HttpStatus.UNAUTHORIZED);
return response.setComplete();//请求完成
}*/
//放行
return chain.filter(exchange);
}
@Override
public int getOrder() {
return 0;
}
}
1.4 成功登录跳转到原访问页
上面虽然实现了登录跳转,但登录成功后却并没有返回到要访问的购物车页面,我们可以将用户要访问的页面作为参数传递给登录控制器,登录控制器记录下来,每次登录成功后,再跳转记录访问路劲参数指定的页面即可。
(1)认证服务器获取FROM参数
修改changgou-user-oauth的com.changgou.oauth.controller.LoginRedirect
记录访问来源页,代码如下:

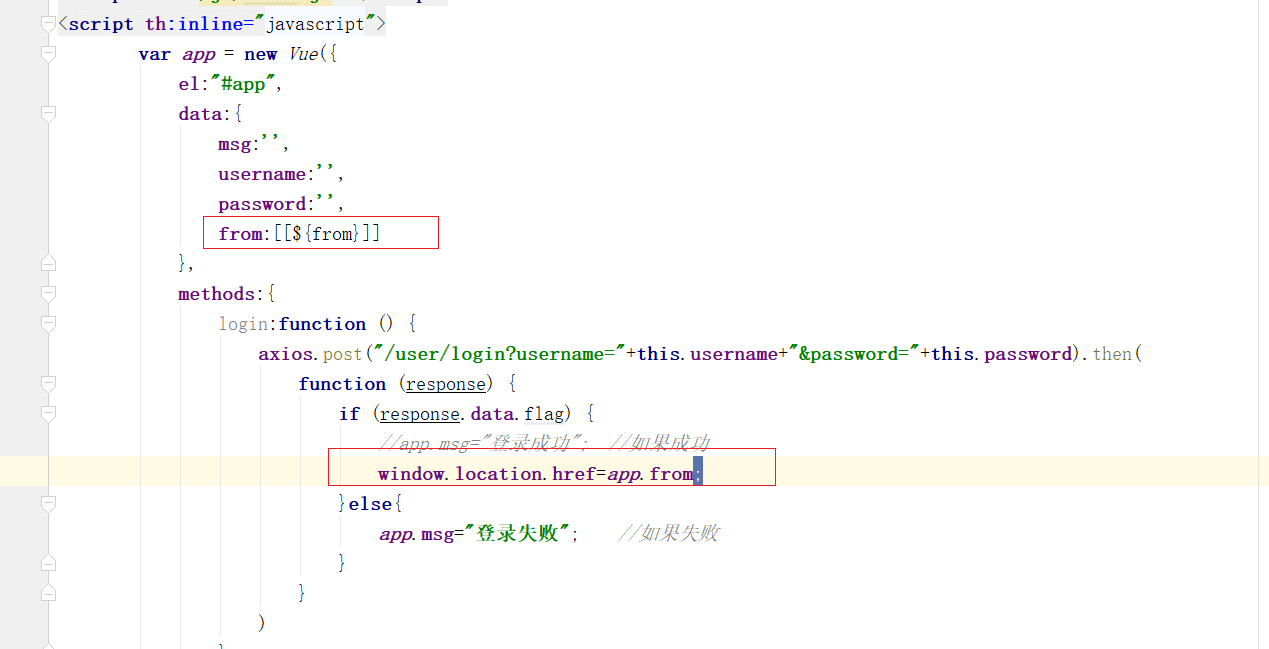

修改页面,获取来源页信息,并存到from变量中,登录成功后跳转到该地址。

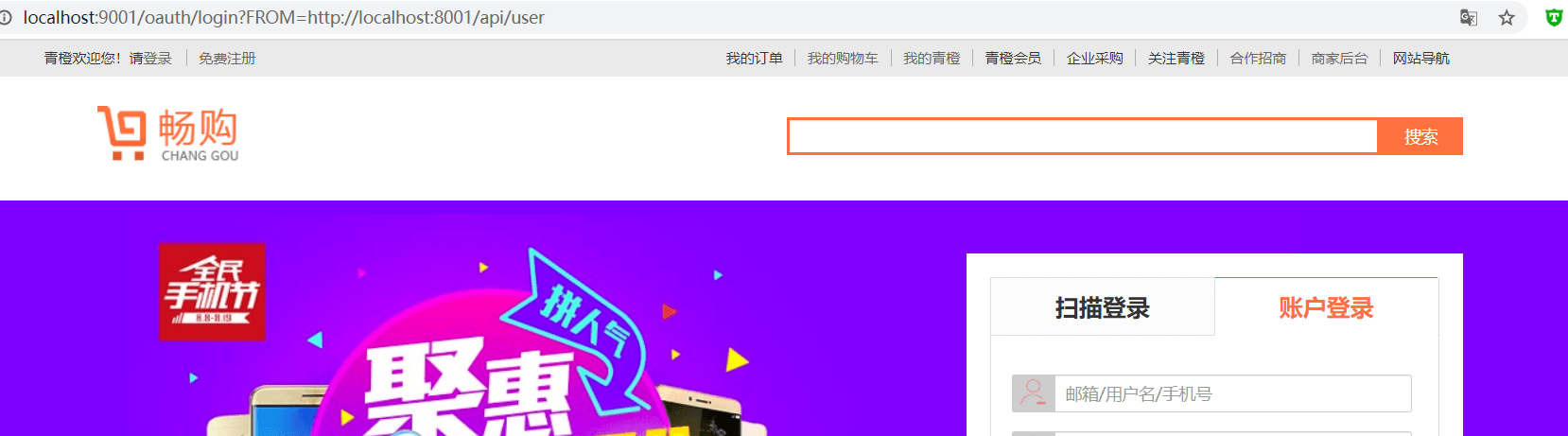

此时再测试,就可以识别未登录用户,跳转到登录页,然后根据登录状态,如果登录成功,则跳转到来源页。2 订单结页
2.1 收件地址分析

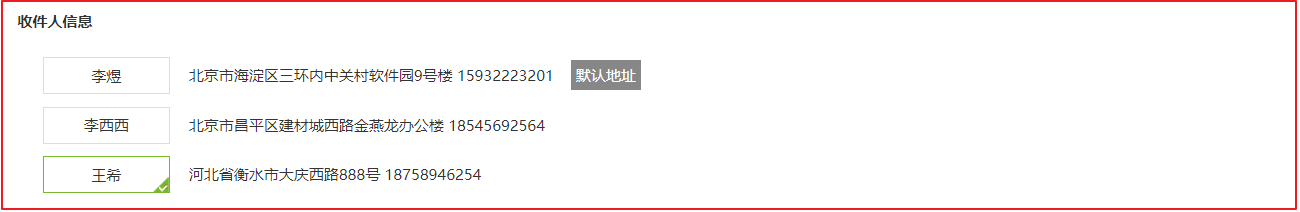

用户从购物车页面点击结算,跳转到订单结算页,结算页需要加载用户对应的收件地址,如下图:
表结构分析:
我们可以根据用户登录名去tb_address表中查询对应的数据。CREATE TABLE `tb_address` (
`id` int(11) NOT NULL AUTO_INCREMENT,
`username` varchar(50) DEFAULT NULL COMMENT '用户名',
`provinceid` varchar(20) DEFAULT NULL COMMENT '省',
`cityid` varchar(20) DEFAULT NULL COMMENT '市',
`areaid` varchar(20) DEFAULT NULL COMMENT '县/区',
`phone` varchar(20) DEFAULT NULL COMMENT '电话',
`address` varchar(200) DEFAULT NULL COMMENT '详细地址',
`contact` varchar(50) DEFAULT NULL COMMENT '联系人',
`is_default` varchar(1) DEFAULT NULL COMMENT '是否是默认 1默认 0否',
`alias` varchar(50) DEFAULT NULL COMMENT '别名',
PRIMARY KEY (`id`)
) ENGINE=InnoDB AUTO_INCREMENT=66 DEFAULT CHARSET=utf8;
2.2 实现用户收件地址查询
2.2.1 代码实现
(1)业务层
业务层接口
修改changgou-service-user微服务,需改com.changgou.user.service.AddressService接口,添加根据用户名字查询用户收件地址信息,代码如下:
业务层接口实现类/***
* 收件地址查询
* @param username
* @return
*/
List<Address> list(String username);
修改changgou-service-user微服务,修改com.changgou.user.service.impl.AddressServiceImpl类,添加根据用户查询用户收件地址信息实现方法,如下代码:
(2)控制层/***
* 收件地址查询
* @param username
* @return
*/
@Override
public List<Address> list(String username) {
Address address = new Address();
address.setUsername(username);
return addressMapper.select(address);
}
修改changgou-service-user微服务,修改com.changgou.user.controller.AddressController,添加根据用户名查询用户收件信息方法,代码如下:/****
* 用户收件地址
*/
@GetMapping(value = "/user/list")
public Result<List<Address>> list(){
//获取用户登录信息
Map<String, String> userMap = TokenDecode.getUserInfo();
String username = userMap.get("username");
//查询用户收件地址
List<Address> addressList = addressService.list(username);
return new Result(true, StatusCode.OK,"查询成功!",addressList);
}
2.2.2 测试
访问 http://localhost:8001/api/address/user/list

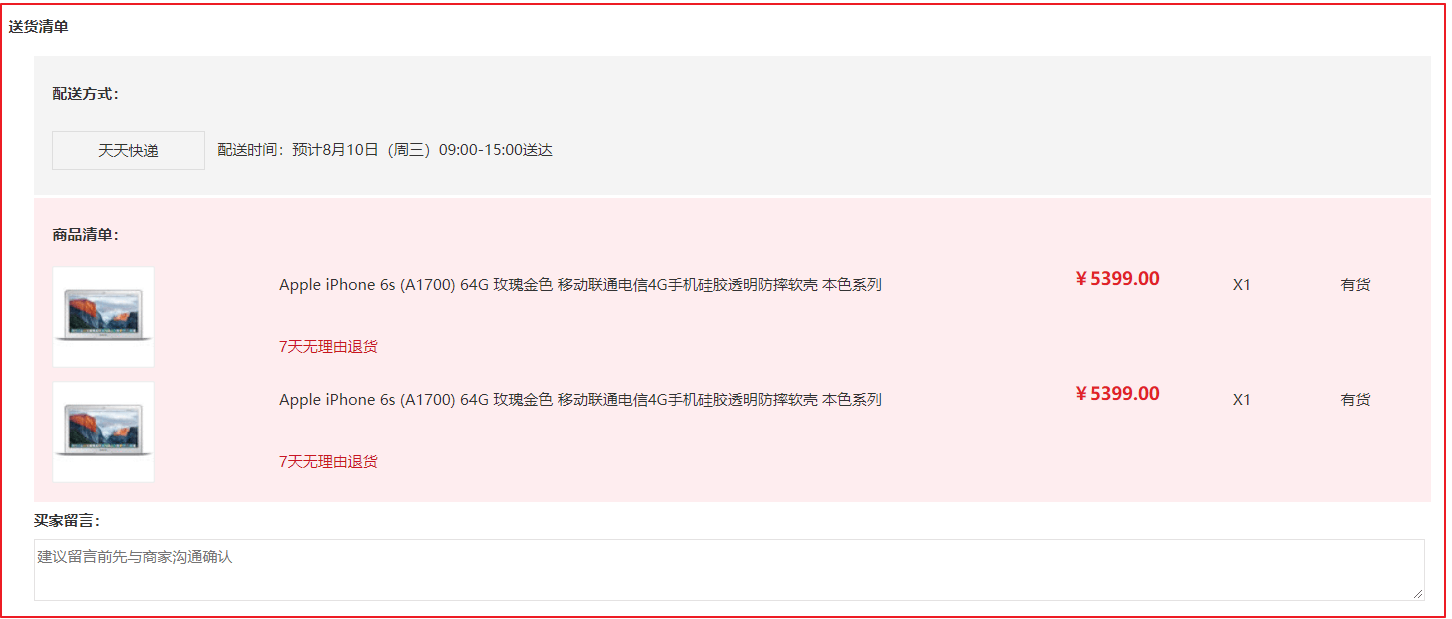

2.2.3 运送清单
运送清单其实就是购物车列表,直接查询之前的购物车列表即可,这里不做说明了。3 下单
3.1 业务分析
点击结算页的时候,会立即创建订单数据,创建订单数据会将数据存入到2张表中,分别是订单表和订单明细表,此处还需要修改商品对应的库存数量。
订单表结构如下:
订单明细表结构如下:CREATE TABLE `tb_order` (
`id` varchar(50) COLLATE utf8_bin NOT NULL COMMENT '订单id',
`total_num` int(11) DEFAULT NULL COMMENT '数量合计',
`total_money` int(11) DEFAULT NULL COMMENT '金额合计',
`pre_money` int(11) DEFAULT NULL COMMENT '优惠金额',
`post_fee` int(11) DEFAULT NULL COMMENT '邮费',
`pay_money` int(11) DEFAULT NULL COMMENT '实付金额',
`pay_type` varchar(1) COLLATE utf8_bin DEFAULT NULL COMMENT '支付类型,1、在线支付、0 货到付款',
`create_time` datetime DEFAULT NULL COMMENT '订单创建时间',
`update_time` datetime DEFAULT NULL COMMENT '订单更新时间',
`pay_time` datetime DEFAULT NULL COMMENT '付款时间',
`consign_time` datetime DEFAULT NULL COMMENT '发货时间',
`end_time` datetime DEFAULT NULL COMMENT '交易完成时间',
`close_time` datetime DEFAULT NULL COMMENT '交易关闭时间',
`shipping_name` varchar(20) COLLATE utf8_bin DEFAULT NULL COMMENT '物流名称',
`shipping_code` varchar(20) COLLATE utf8_bin DEFAULT NULL COMMENT '物流单号',
`username` varchar(50) COLLATE utf8_bin DEFAULT NULL COMMENT '用户名称',
`buyer_message` varchar(1000) COLLATE utf8_bin DEFAULT NULL COMMENT '买家留言',
`buyer_rate` char(1) COLLATE utf8_bin DEFAULT NULL COMMENT '是否评价',
`receiver_contact` varchar(50) COLLATE utf8_bin DEFAULT NULL COMMENT '收货人',
`receiver_mobile` varchar(12) COLLATE utf8_bin DEFAULT NULL COMMENT '收货人手机',
`receiver_address` varchar(200) COLLATE utf8_bin DEFAULT NULL COMMENT '收货人地址',
`source_type` char(1) COLLATE utf8_bin DEFAULT NULL COMMENT '订单来源:1:web,2:app,3:微信公众号,4:微信小程序 5 H5手机页面',
`transaction_id` varchar(30) COLLATE utf8_bin DEFAULT NULL COMMENT '交易流水号',
`order_status` char(1) COLLATE utf8_bin DEFAULT NULL COMMENT '订单状态,0:未完成,1:已完成,2:已退货',
`pay_status` char(1) COLLATE utf8_bin DEFAULT NULL COMMENT '支付状态,0:未支付,1:已支付,2:支付失败',
`consign_status` char(1) COLLATE utf8_bin DEFAULT NULL COMMENT '发货状态,0:未发货,1:已发货,2:已收货',
`is_delete` char(1) COLLATE utf8_bin DEFAULT NULL COMMENT '是否删除',
PRIMARY KEY (`id`),
KEY `create_time` (`create_time`),
KEY `status` (`order_status`),
KEY `payment_type` (`pay_type`)
) ENGINE=InnoDB DEFAULT CHARSET=utf8 COLLATE=utf8_bin;
CREATE TABLE `tb_order_item` (
`id` varchar(50) COLLATE utf8_bin NOT NULL COMMENT 'ID',
`category_id1` int(11) DEFAULT NULL COMMENT '1级分类',
`category_id2` int(11) DEFAULT NULL COMMENT '2级分类',
`category_id3` int(11) DEFAULT NULL COMMENT '3级分类',
`spu_id` varchar(20) COLLATE utf8_bin DEFAULT NULL COMMENT 'SPU_ID',
`sku_id` bigint(20) NOT NULL COMMENT 'SKU_ID',
`order_id` bigint(20) NOT NULL COMMENT '订单ID',
`name` varchar(200) COLLATE utf8_bin DEFAULT NULL COMMENT '商品名称',
`price` int(20) DEFAULT NULL COMMENT '单价',
`num` int(10) DEFAULT NULL COMMENT '数量',
`money` int(20) DEFAULT NULL COMMENT '总金额',
`pay_money` int(11) DEFAULT NULL COMMENT '实付金额',
`image` varchar(200) COLLATE utf8_bin DEFAULT NULL COMMENT '图片地址',
`weight` int(11) DEFAULT NULL COMMENT '重量',
`post_fee` int(11) DEFAULT NULL COMMENT '运费',
`is_return` char(1) COLLATE utf8_bin DEFAULT NULL COMMENT '是否退货,0:未退货,1:已退货',
PRIMARY KEY (`id`),
KEY `item_id` (`sku_id`),
KEY `order_id` (`order_id`)
) ENGINE=InnoDB DEFAULT CHARSET=utf8 COLLATE=utf8_bin;
3.2 下单实现
下单的时候,先添加订单往tb_order表中增加数据,再添加订单明细,往tb_order_item表中增加数据。3.2.1 代码实现
这里先修改changgou-service-order微服务,实现下单操作,这里会生成订单号,我们首先需要在启动类中创建一个IdWorker对象。
在com.changgou.OrderApplication
中创建IdWorker,代码如下:
(1)业务层@Bean
public IdWorker idWorker(){
return new IdWorker(1,1);
}
修改changgou-service-order微服务,修改com.changgou.order.service.impl.OrderServiceImpl,代码如下:
修改订单微服务添加com.changgou.order.service.impl.OrderServiceImpl,代码如下:
(2)控制层@Service
public class OrderServiceImpl implements OrderService {
@Autowired
private OrderMapper orderMapper;
@Autowired
private OrderItemMapper orderItemMapper;
@Autowired
private CartService cartService;
@Autowired
private IdWorker idWorker;
@Autowired
private RedisTemplate redisTemplate;
/***
* 添加订单
* @param order
* @return
*/
@Override
public int add(Order order) {
//查询出用户的所有购物车
List<OrderItem> orderItems = cartService.list(order.getUsername());
//统计计算
int totalMoney = 0;
int totalPayMoney=0;
int num = 0;
for (OrderItem orderItem : orderItems) {
//总金额
totalMoney+=orderItem.getMoney();
//实际支付金额
totalPayMoney+=orderItem.getPayMoney();
//总数量
num+=orderItem.getNum();
}
order.setTotalNum(num);
order.setTotalMoney(totalMoney);
order.setPayMoney(totalPayMoney);
order.setPreMoney(totalMoney-totalPayMoney);
//其他数据完善
order.setCreateTime(new Date());
order.setUpdateTime(order.getCreateTime());
order.setBuyerRate("0"); //0:未评价,1:已评价
order.setSourceType("1"); //来源,1:WEB
order.setOrderStatus("0"); //0:未完成,1:已完成,2:已退货
order.setPayStatus("0"); //0:未支付,1:已支付,2:支付失败
order.setConsignStatus("0"); //0:未发货,1:已发货,2:已收货
order.setId("NO."+idWorker.nextId());
int count = orderMapper.insertSelective(order);
//添加订单明细
for (OrderItem orderItem : orderItems) {
orderItem.setId("NO."+idWorker.nextId());
orderItem.setIsReturn("0");
orderItem.setOrderId(order.getId());
orderItemMapper.insertSelective(orderItem);
}
//清除Redis缓存购物车数据
redisTemplate.delete("Cart_"+order.getUsername());
return count;
}
}
修改changgou-service-order微服务,修改com.changgou.order.controller.OrderController类,代码如下:

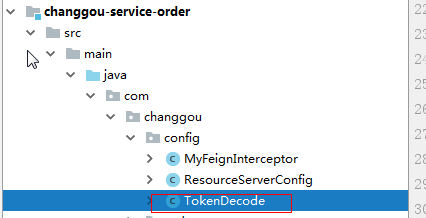

注意:获取用户名的方式,可以参考之前的方式:直接在微服务中创建javabean即可,如下图所示:@Autowired
private TokenDecode tokenDecode;
/**
* 添加订单 1.添加订单 2.更新库存 3 添加积分 4.清空购物车
* @param
* @return
*/
@PostMapping("/add")
public Result add(@RequestBody Order order) {
String username = tokenDecode.getUsername();
order.setUsername(username);
orderService.add(order);
return new Result(true, StatusCode.OK,"添加订单成功");
}
3.2.2 测试
保存订单测试,表数据变化如下:
tb_order表数据:

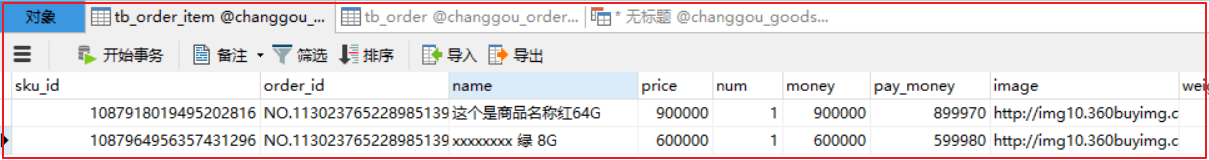

tb_order_item表数据:
3.3 库存变更
3.3.1 业务分析

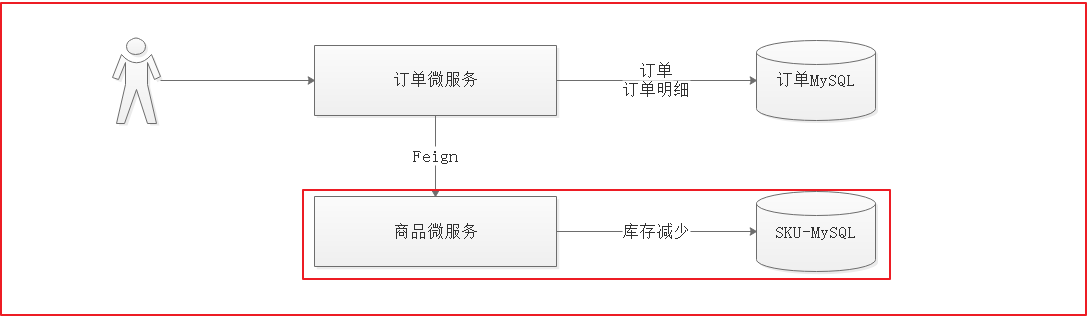

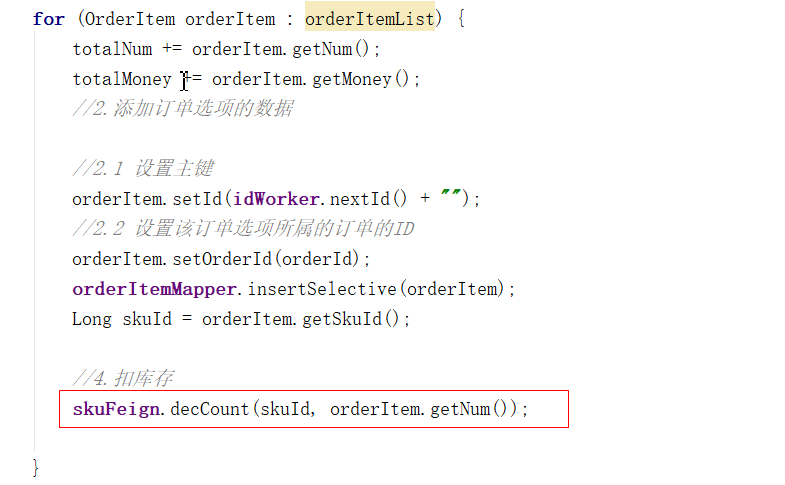

上面操作只实现了下单操作,但对应的库存还没跟着一起减少,我们在下单之后,应该调用商品微服务,将下单的商品库存减少,销量增加。每次订单微服务只需要将用户名传到商品微服务,商品微服务通过用户名到Redis中查询对应的购物车数据,然后执行库存减少,库存减少需要控制当前商品库存>=销售数量。
如何控制库存数量>=销售数量呢?其实可以通过SQL语句实现,每次减少数量的时候,加个条件判断。where num>=#{num}
即可。
该工程中一会儿需要查询购物车数据,所以需要引入订单的api,在pom.xml中添加如下依赖:<!--order api 依赖-->
<dependency>
<groupId>com.changgou</groupId>
<artifactId>changgou-service-order-api</artifactId>
<version>1.0-SNAPSHOT</version>
</dependency>
3.3.2 代码实现
(1)Dao层
修改changgou-service-goods微服务的com.changgou.goods.dao.SkuMapper
接口,增加库存递减方法,代码如下:
(2)业务层public interface SkuMapper extends Mapper<Sku> {
@Update(value="update tb_sku set num=num-#{num} where id=#{id} and num>=#{num}")
int decCount(@Param(value="id") Long id,@Param(value="num") Integer num);
}
修改changgou-service-goods微服务的com.changgou.goods.service.SkuService
接口,添加如下方法:
修改changgou-service-goods微服务的//扣减库存
int decCount(Long id, Integer num);
com.changgou.goods.service.impl.SkuServiceImpl
实现类,添加一个实现方法,代码如下:
(3)控制层@Override
public int decCount(Long id, Integer num) {
/* Sku sku = skuMapper.selectByPrimaryKey(id);
sku.setNum(sku.getNum()-num);
skuMapper.updateByPrimaryKeySelective(sku);*/
return skuMapper.decCount(id,num);
}
修改changgou-service-goods的com.changgou.goods.controller.SkuController
类,添加库存递减方法,代码如下:
(4)创建feign/**
* 给指定的商品的ID 扣库存
* @param id 要扣库存的商品的ID skuid
* @param num 要扣的数量
* @return
*/
@GetMapping("/decCount")
public Result decCount(@RequestParam(name="id") Long id, @RequestParam(name="num") Integer num){
int count = skuService.decCount(id,num);
if (count > 0) {
return new Result<List<Sku>>(true, StatusCode.OK,"扣库存成功") ;
}
return new Result<List<Sku>>(false, StatusCode.ERROR,"扣库存失败") ;
}
同时在changgou-service-goods-api工程添加com.changgou.goods.feign.SkuFeign
的实现,代码如下:/***
* 库存递减
* @param username
* @return
*/
@GetMapping("/decCount")
public Result decCount(@RequestParam(name="id") Long id, @RequestParam(name="num") Integer num);
3.3.3 调用库存递减
修改changgou-service-order微服务的com.changgou.order.service.impl.OrderServiceImpl类的add方法,增加库存递减的调用。
先注入SkuFeign
再调用库存递减方法@Autowired
private SkuFeign skuFeign;
完整代码如下://库存减库存
skuFeign.decCount(skuId, orderItem.getNum());
3.3.4 测试

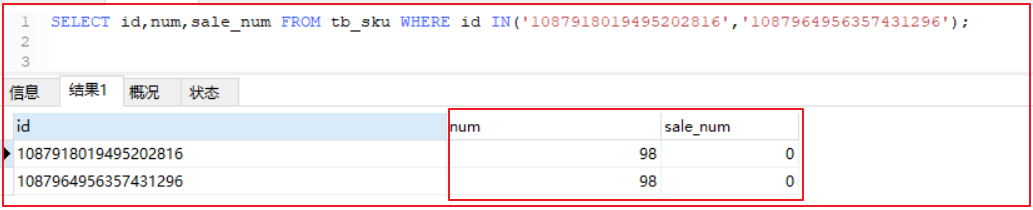

库存减少前,查询数据库Sku数据如下:个数98,销量0
使用Postman执行 http://localhost:18081/api/order/add
执行测试后,剩余库存97,销量1
3.4 增加积分
比如每次下单完成之后,给用户增加10个积分,支付完成后赠送优惠券,优惠券可用于支付时再次抵扣。我们先完成增加积分功能。如下表:points表示用户积分CREATE TABLE `tb_user` (
`username` varchar(50) NOT NULL COMMENT '用户名',
`password` varchar(100) NOT NULL COMMENT '密码,加密存储',
`phone` varchar(20) DEFAULT NULL COMMENT '注册手机号',
`email` varchar(50) DEFAULT NULL COMMENT '注册邮箱',
`created` datetime NOT NULL COMMENT '创建时间',
`updated` datetime NOT NULL COMMENT '修改时间',
`source_type` varchar(1) DEFAULT NULL COMMENT '会员来源:1:PC,2:H5,3:Android,4:IOS',
`nick_name` varchar(50) DEFAULT NULL COMMENT '昵称',
`name` varchar(50) DEFAULT NULL COMMENT '真实姓名',
`status` varchar(1) DEFAULT NULL COMMENT '使用状态(1正常 0非正常)',
`head_pic` varchar(150) DEFAULT NULL COMMENT '头像地址',
`qq` varchar(20) DEFAULT NULL COMMENT 'QQ号码',
`is_mobile_check` varchar(1) DEFAULT '0' COMMENT '手机是否验证 (0否 1是)',
`is_email_check` varchar(1) DEFAULT '0' COMMENT '邮箱是否检测(0否 1是)',
`sex` varchar(1) DEFAULT '1' COMMENT '性别,1男,0女',
`user_level` int(11) DEFAULT NULL COMMENT '会员等级',
`points` int(11) DEFAULT NULL COMMENT '积分',
`experience_value` int(11) DEFAULT NULL COMMENT '经验值',
`birthday` datetime DEFAULT NULL COMMENT '出生年月日',
`last_login_time` datetime DEFAULT NULL COMMENT '最后登录时间',
PRIMARY KEY (`username`),
UNIQUE KEY `username` (`username`) USING BTREE
) ENGINE=InnoDB DEFAULT CHARSET=utf8 COMMENT='用户表';
3.4.1 代码实现
(1)dao层
修改changgou-service-user微服务的com.changgou.user.dao.UserMapper
接口,增加用户积分方法,代码如下:
(2)业务层public interface UserMapper extends Mapper<User> {
@Update(value="update tb_user set points=points+#{points} where username =#{username}")
int addPoints(@Param(value="username") String username, @Param(value="points")Integer points);
}
修改changgou-service-user微服务的com.changgou.user.service.UserService
接口,代码如下:
修改changgou-service-user微服务的int addPoints(String username, Integer points);
com.changgou.user.service.impl.UserServiceImpl
,增加添加积分方法实现,代码如下:
(3)控制层@Override
public int addPoints(String username, Integer points) {
// update tb_user set points=points+#{points} where username =#{username}
return userMapper.addPoints(username,points);
}
修改changgou-service-user微服务的com.changgou.user.controller.UserController
,添加增加用户积分方法,代码如下:
(4)Feign添加@GetMapping("/points/add")
public Result addPoints(@RequestParam(name="username") String username,
@RequestParam(name="points") Integer points){
int i = userService.addPoints(username, points);
if(i>0){
return new Result(true, StatusCode.OK, "添加积分成功");
}else{
return new Result(false, StatusCode.ERROR, "没有更新");
}
}
修改changgou-service-user-api工程,修改com.changgou.user.feign.UserFeign
,添加增加用户积分方法,代码如下:/**
* 给指定的用户名 添加积分
* @param username 用户名
* @param points 积分数
* @return
*/
@GetMapping("/points/add")
public Result addPoints(@RequestParam(name="username") String username,
@RequestParam(name="points") Integer points);
3.4.2 增加积分调用
修改changgou-service-order,添加changgou-service-user-api的依赖,修改pom.xml,添加如下依赖:
在增加订单的时候,同时添加用户积分,修改changgou-service-order微服务的<!--user api 依赖-->
<dependency>
<groupId>com.changgou</groupId>
<artifactId>changgou-service-user-api</artifactId>
<version>1.0-SNAPSHOT</version>
</dependency>
com.changgou.order.service.impl.OrderServiceImpl
下单方法,增加调用添加积分方法,代码如下:
整体代码如下: ```java @Autowired private UserFeign userFeign; public int add(Order order) {userFeign.addPoints(order.getUsername(), 10);
//略
//3.添加用户的积分 默认加 10分
userFeign.addPoints(order.getUsername(), 10);
//略
}
修改changgou-service-order的启动类`com.changgou.OrderApplication`,添加feign的包路径:<br />![](https://cdn.nlark.com/yuque/0/2021/png/12589476/1636275654863-0e220006-36c8-4d21-85df-1cda310f85a0.png#)
<a name="48ce55ca"></a>
### 3.5 测试
整体代码:
@Override
@Transactional(rollbackFor = Exception.class)//本地的mysql的事务 !!!!!分布式事务的问题
public void add(Order order) {
//1.添加数据到订单表
//1.1 设置主键
String orderId = idWorker.nextId()+””;
order.setId(orderId);
//1.2 设置总金额 总数量 todo 获取redis中的购物车的数据 循环遍历获取到总金额和总数量
Integer totalNum=0;
Integer totalMoney=0;
List
测试数据
{ “receiverContact”:”张云”, “receiverMobile”:”13888888888”, “receiverAddress”:”马路上”, “payType”:”1”, “buyerMessage”:”快点”, “sourceType”:”1” }
<a name="34692c97"></a>
## 4 支付流程分析
<a name="e0333aef"></a>
### 4.1 订单支付分析
![](https://cdn.nlark.com/yuque/0/2021/png/12589476/1636275654948-62382833-d730-468f-af43-b3cdd3174a88.png#)<br />如上图,步骤分析如下:
```properties
1.用户下单之后,订单数据会存入到MySQL中,同时会将订单对应的支付日志存入到Redis,以队列的方式存储。
2.用户下单后,进入支付页面,支付页面调用支付系统,从微信支付获取二维码数据,并在页面生成支付二维码。
3.用户扫码支付后,微信支付服务器会通调用前预留的回调地址,并携带支付状态信息。
4.支付系统接到支付状态信息后,将支付状态信息发送给RabbitMQ
5.订单系统监听RabbitMQ中的消息获取支付状态,并根据支付状态修改订单状态
6.为了防止网络问题导致notifyurl没有接到对应数据,定时任务定时获取Redis中队列数据去微信支付接口查询状态,并定时更新对应状态。
4.2 二维码创建(了解)
今天主要讲微信支付,后面为了看到效果,我们简单说下利用qrious制作二维码插件。
qrious是一款基于HTML5 Canvas的纯JS二维码生成插件。通过qrious.js可以快速生成各种二维码,你可以控制二维码的尺寸颜色,还可以将生成的二维码进行Base64编码。
qrious.js二维码插件的可用配置参数如下:
参数 | 类型 | 默认值 | 描述 |
---|---|---|---|
background | String | “white” | 二维码的背景颜色。 |
foreground | String | “black” | 二维码的前景颜色。 |
level | String | “L” | 二维码的误差校正级别(L, M, Q, H)。 |
mime | String | “image/png” | 二维码输出为图片时的MIME类型。 |
size | Number | 100 | 二维码的尺寸,单位像素。 |
value | String | “” | 需要编码为二维码的值 |
下面的代码即可生成一张二维码
<html>
<head>
<title>二维码入门小demo</title>
</head>
<body>
<img id="qrious">
<script src="qrious.js"></script>
<script>
var qr = new QRious({
element:document.getElementById('qrious'),
size:250,
level:'H',
value:'http://www.itheima.com'
});
</script>
</body>
</html>
5 微信扫码支付简介
5.1微信扫码支付申请
微信扫码支付是商户系统按微信支付协议生成支付二维码,用户再用微信“扫一扫”完成支付的模式。该模式适用于PC网站支付、实体店单品或订单支付、媒体广告支付等场景。
申请步骤:(了解)
第一步:注册公众号(类型须为:服务号)
请根据营业执照类型选择以下主体注册:个体工商户| 企业/公司| 政府| 媒体| 其他类型。
第二步:认证公众号
公众号认证后才可申请微信支付,认证费:300元/次。
第三步:提交资料申请微信支付
登录公众平台,点击左侧菜单【微信支付】,开始填写资料等待审核,审核时间为1-5个工作日内。
第四步:开户成功,登录商户平台进行验证
资料审核通过后,请登录联系人邮箱查收商户号和密码,并登录商户平台填写财付通备付金打的小额资金数额,完成账户验证。
第五步:在线签署协议
本协议为线上电子协议,签署后方可进行交易及资金结算,签署完立即生效。
本课程已经提供好“传智播客”的微信支付账号,学员无需申请。
5.2 开发文档
微信支付接口调用的整体思路:
按API要求组装参数,以XML方式发送(POST)给微信支付接口(URL),微信支付接口也是以XML方式给予响应。程序根据返回的结果(其中包括支付URL)生成二维码或判断订单状态。
在线微信支付开发文档:
https://pay.weixin.qq.com/wiki/doc/api/index.html
如果你不能联网,请查阅讲义配套资源 (资源\配套软件\微信扫码支付\开发文档)
我们在本章课程中会用到”统一下单”和”查询订单”两组API
1. appid:微信公众账号或开放平台APP的唯一标识
2. mch_id:商户号 (配置文件中的partner)
3. partnerkey:商户密钥
4. sign:数字签名, 根据微信官方提供的密钥和一套算法生成的一个加密信息, 就是为了保证交易的安全性
5.3 微信支付模式介绍
5.3.1 模式一
业务流程说明:
1.商户后台系统根据微信支付规定格式生成二维码(规则见下文),展示给用户扫码。
2.用户打开微信“扫一扫”扫描二维码,微信客户端将扫码内容发送到微信支付系统。
3.微信支付系统收到客户端请求,发起对商户后台系统支付回调URL的调用。调用请求将带productid和用户的openid等参数,并要求商户系统返回交数据包,详细请见"本节3.1回调数据输入参数"
4.商户后台系统收到微信支付系统的回调请求,根据productid生成商户系统的订单。
5.商户系统调用微信支付【统一下单API】请求下单,获取交易会话标识(prepay_id)
6.微信支付系统根据商户系统的请求生成预支付交易,并返回交易会话标识(prepay_id)。
7.商户后台系统得到交易会话标识prepay_id(2小时内有效)。
8.商户后台系统将prepay_id返回给微信支付系统。返回数据见"本节3.2回调数据输出参数"
9.微信支付系统根据交易会话标识,发起用户端授权支付流程。
10.用户在微信客户端输入密码,确认支付后,微信客户端提交支付授权。
11.微信支付系统验证后扣款,完成支付交易。
12.微信支付系统完成支付交易后给微信客户端返回交易结果,并将交易结果通过短信、微信消息提示用户。微信客户端展示支付交易结果页面。
13.微信支付系统通过发送异步消息通知商户后台系统支付结果。商户后台系统需回复接收情况,通知微信后台系统不再发送该单的支付通知。
14.未收到支付通知的情况,商户后台系统调用【查询订单API】。
15.商户确认订单已支付后给用户发货。

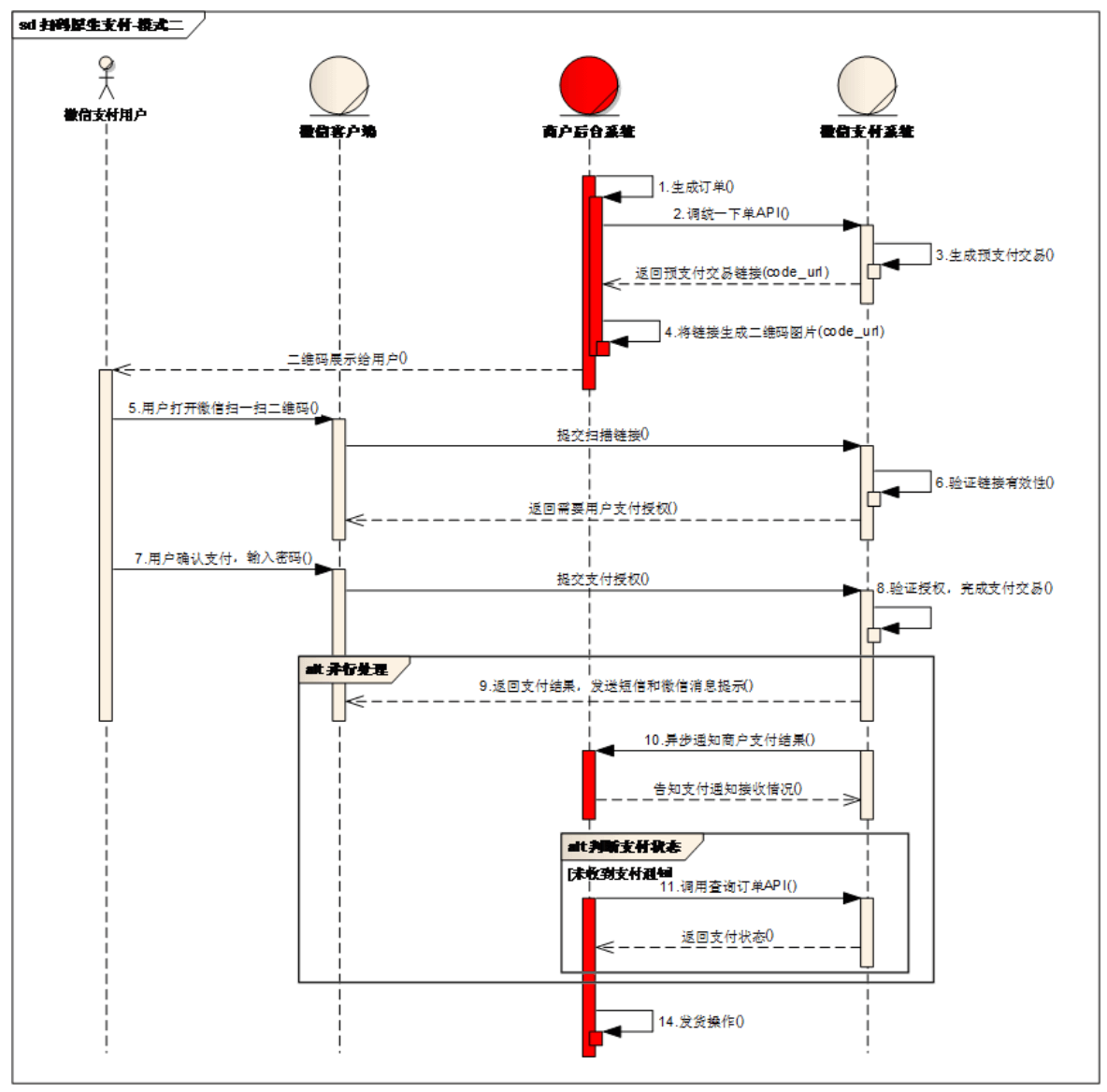

5.3.2 模式二
业务流程说明:
1.商户后台系统根据用户选购的商品生成订单。
2.用户确认支付后调用微信支付【统一下单API】生成预支付交易;
3.微信支付系统收到请求后生成预支付交易单,并返回交易会话的二维码链接code_url。
4.商户后台系统根据返回的code_url生成二维码。
5.用户打开微信“扫一扫”扫描二维码,微信客户端将扫码内容发送到微信支付系统。
6.微信支付系统收到客户端请求,验证链接有效性后发起用户支付,要求用户授权。
7.用户在微信客户端输入密码,确认支付后,微信客户端提交授权。
8.微信支付系统根据用户授权完成支付交易。
9.微信支付系统完成支付交易后给微信客户端返回交易结果,并将交易结果通过短信、微信消息提示用户。微信客户端展示支付交易结果页面。
10.微信支付系统通过发送异步消息通知商户后台系统支付结果。商户后台系统需回复接收情况,通知微信后台系统不再发送该单的支付通知。
11.未收到支付通知的情况,商户后台系统调用【查询订单API】。
12.商户确认订单已支付后给用户发货。
