当前状态:SingleStat 面板

Singlem Panel侧重于展示系统的当前状态而非变化趋势。如下所示,在以下场景中特别适用于使用SingleStat:

  • 当前系统中所有服务的运行状态;
  • 当前基础设施资源的使用量;
  • 当前系统中某些事件发生的次数或者资源数量等。

如下所示,是使用SingleStat进行数据可视化的显示效果:

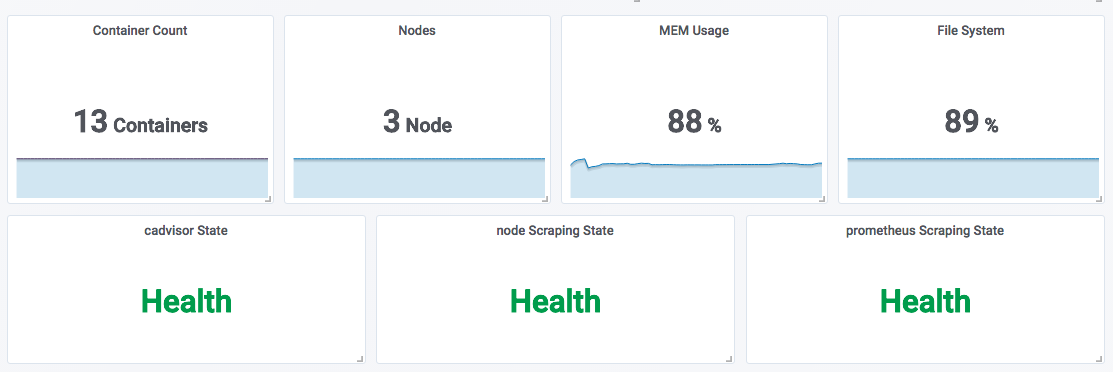

SingleStat Panel示例

SingleStat Panel示例

使用 SingleStat Panel

从Dashboardc创建Singlestat Panel,并进入编辑页面, 如下所示:

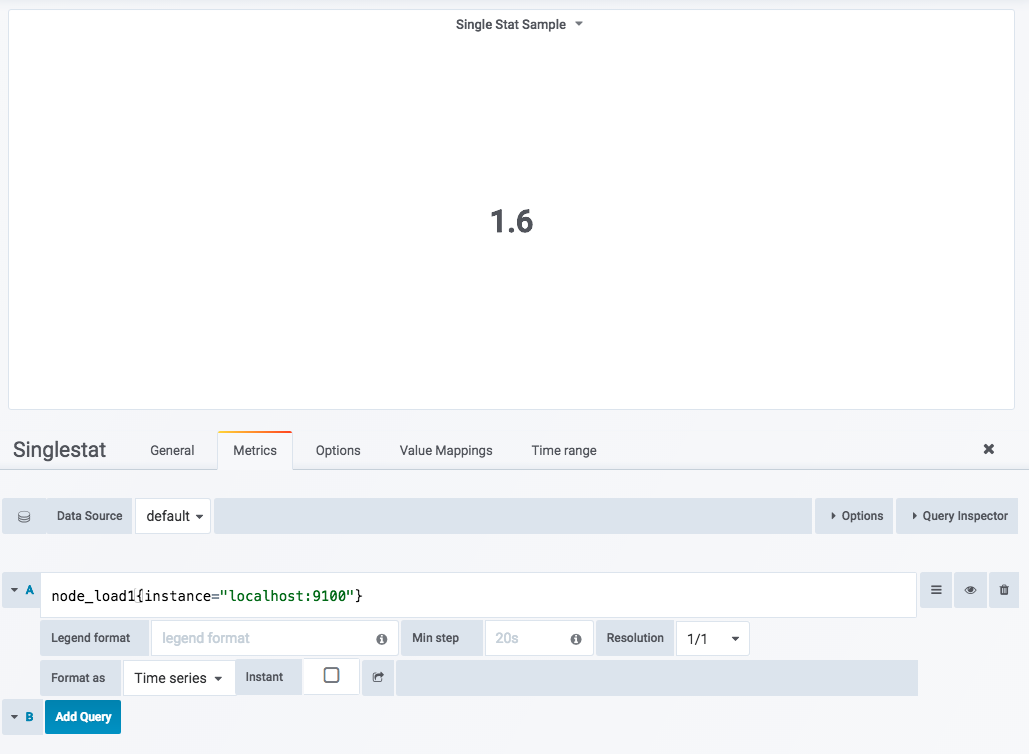

SingleStat 编辑页面

SingleStat 编辑页面

对于SingleStat Panel而言,其只能处理一条时间序列,否则页面中会提示“Multiple Series Error”错误信息。这里使用如下PromQL查询当前主机负载:

  1. node_load1{instance="localhost:9100"}

默认情况下,当前面板中会显示当前时间序列中所有样本的平均值,而实际情况下,我们需要显示的是当前主机当前的负载情况,因此需要通过SingleStat Panel的Options选项控制当前面板的显示模式:

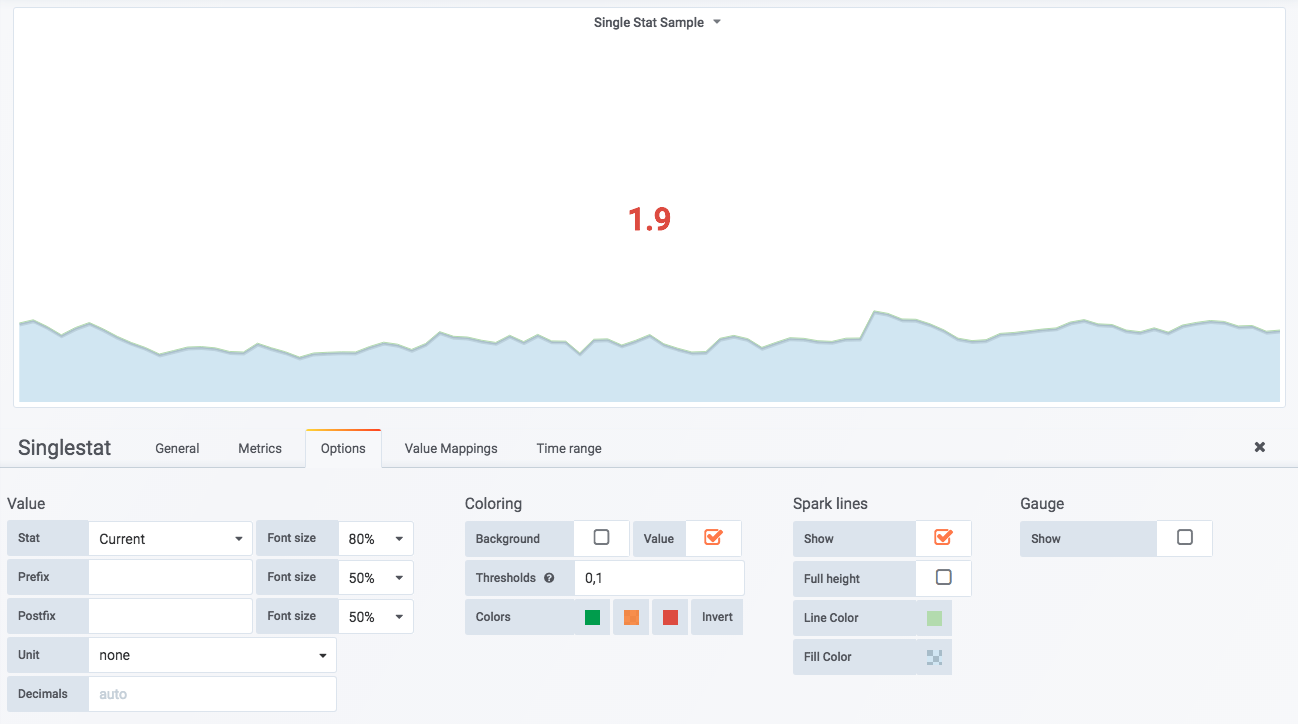

SingleStat Option选项

SingleStat Option 选项

如上所示,通过Value配置项组可以控制当前面板中显示的值,以及字体大小等。对于主机负载而言,我们希望能够显示当前的最新值,因此修改Stat为Current即可。

如果希望面板能够根据不同的值显示不同的颜色的话,则可以定义ThresholdsColors的映射关系,例如,定义Thresholds的分割区间值为“0,1”,则当Value的值落到不同的范围内时,将显示不同的颜色。

如果希望能够显示当前时间序列的样本值变化情况,则可以启用Spark lines配置。启用之后,Singlestat面板中除了会显示当前的最新样本值以外,也会同时将时间序列中的数据已趋势图的形式进行展示。

除了通过数字大小反应当前状态以外,在某些场景下我们可能更关心的是这些数字表示的意义。例如,在Promthues监控服务的健康状态时,在样本数据中会通过0表示不健康,1表示健康。 但是如果直接将0或1显示在面板中,那么可视化效果将缺乏一定的可读性。

为了提升数字的可读性,可以在Singlestat Panel中可以通过Value Mappings定义值的映射关系。Siglesta支持值映射(value to text)和区间映射(range to text)两种方式。 如下所示:

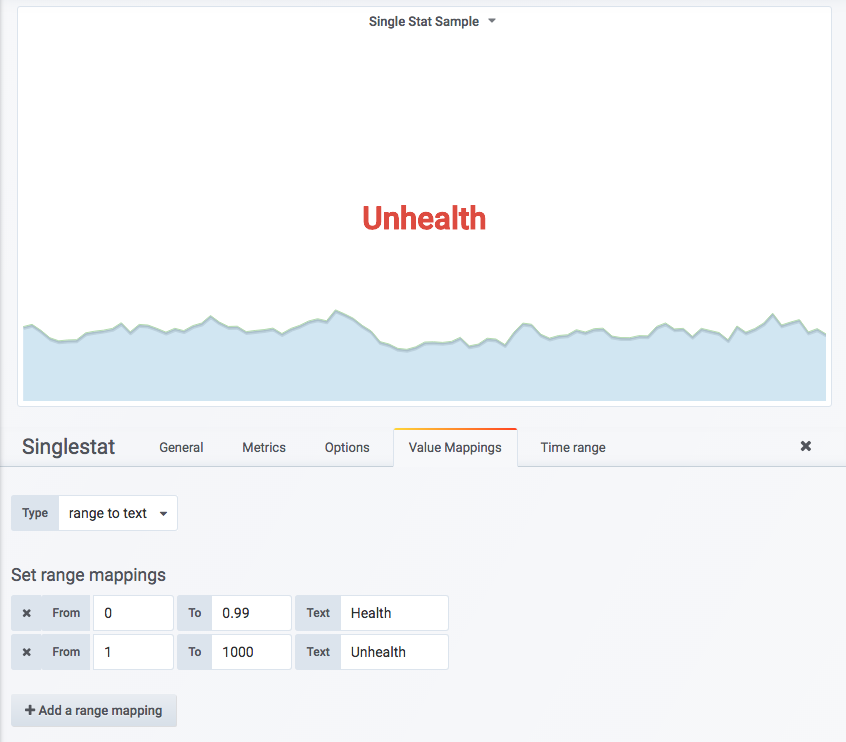

Singlestat value mappings配置

Singlestat value mappings配置

当面板中Value的值在0~0.99范围内则显示为Health,否则显示为Unhealth。这种模式特别适合于展示服务的健康状态。 当然你也可以将Value映射为任意的字符,甚至是直接使用 Emoji(http://www.iemoji.com/) 表情:

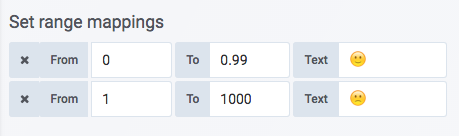

在Singlestat中使用Emoji表情字符
