Alertmanager 高可用

在上一小节中我们主要讨论了 Prometheus Server 自身的高可用问题。而接下来，重点将放在告警处理也就是Alertmanager 部分。如下所示。

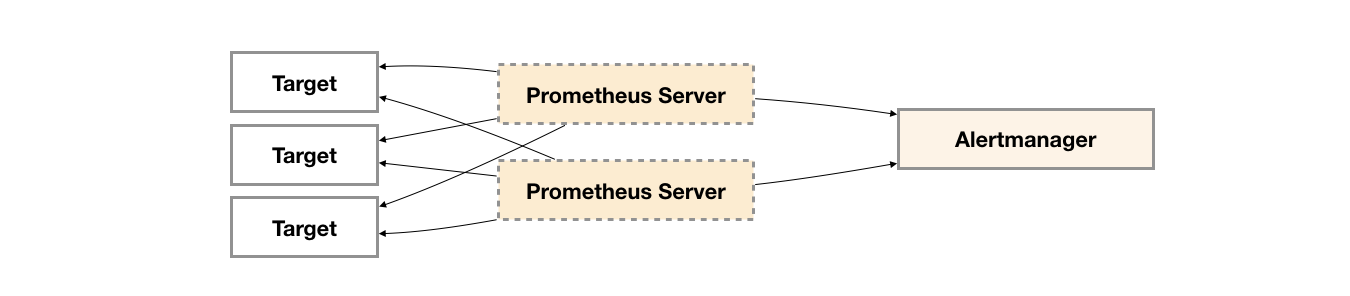

Alertmanager成为单点

Alertmanager 成为单点

为了提升Promthues的服务可用性，通常用户会部署两个或者两个以上的Promthus Server，它们具有完全相同的配置包括Job配置，以及告警配置等。当某一个Prometheus Server发生故障后可以确保Promthues持续可用。

同时基于Alertmanager的告警分组机制即使不同的Prometheus Sever分别发送相同的告警给Alertmanager，Alertmanager也可以自动将这些告警合并为一个通知向receiver发送。

Alertmanager特性

Alertmanager特性

但不幸的是，虽然Alertmanager能够同时处理多个相同的Prometheus Server所产生的告警。但是由于单个Alertmanager的存在，当前的部署结构存在明显的单点故障风险，当Alertmanager单点失效后，告警的后续所有业务全部失效。

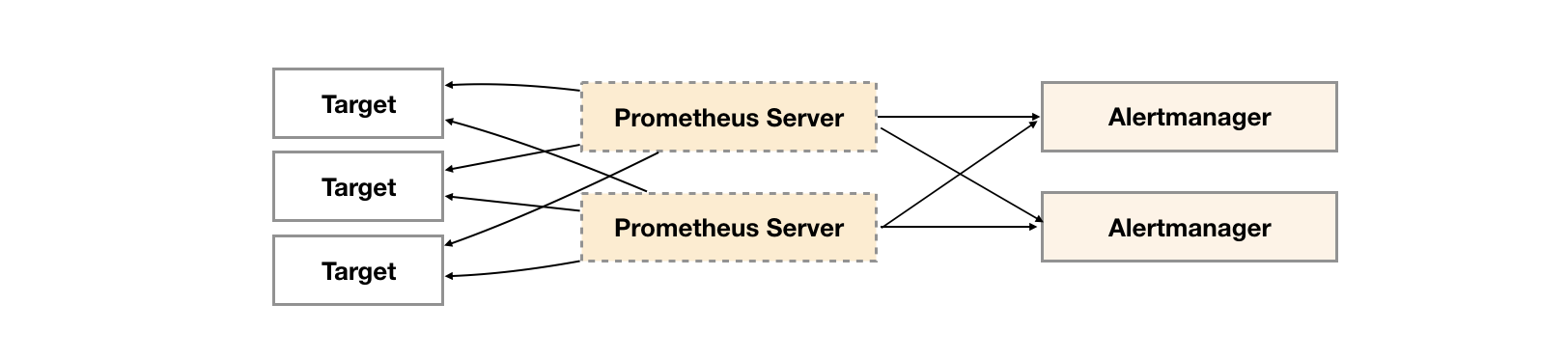

如下所示，最直接的方式，就是尝试部署多套Alertmanager。但是由于Alertmanager之间不存在并不了解彼此的存在，因此则会出现告警通知被不同的Alertmanager重复发送多次的问题。

Alertmanager 高可用 - 图3

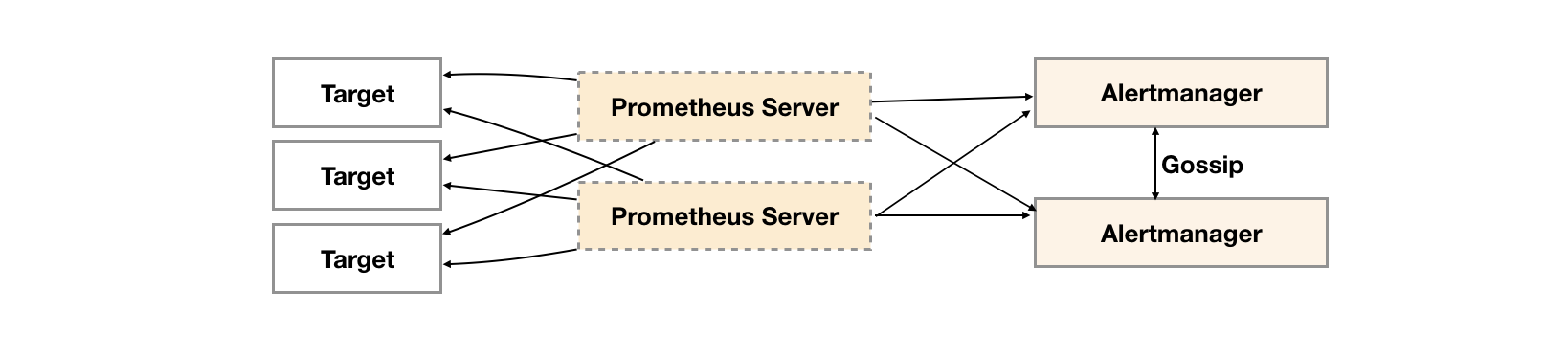

为了解决这一问题，如下所示。Alertmanager引入了Gossip机制。Gossip机制为多个Alertmanager之间提供了信息传递的机制。确保及时在多个Alertmanager分别接收到相同告警信息的情况下，也只有一个告警通知被发送给Receiver。

Alertmanager Gossip

Alertmanager Gossip

Gossip协议

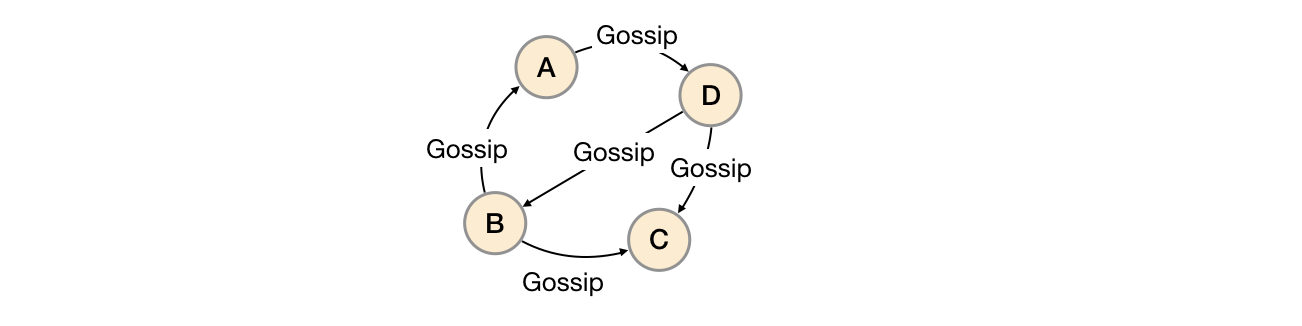

Gossip是分布式系统中被广泛使用的协议，用于实现分布式节点之间的信息交换和状态同步。Gossip协议同步状态类似于流言或者病毒的传播，如下所示：

Gossip分布式协议

Gossip分布式协议

一般来说Gossip有两种实现方式分别为Push-based和Pull-based。在Push-based当集群中某一节点A完成一个工作后，随机的从其它节点B并向其发送相应的消息，节点B接收到消息后在重复完成相同的工作，直到传播到集群中的所有节点。而Pull-based的实现中节点A会随机的向节点B发起询问是否有新的状态需要同步，如果有则返回。

在简单了解了Gossip协议之后，我们来看Alertmanager是如何基于Gossip协议实现集群高可用的。如下所示，当Alertmanager接收到来自Prometheus的告警消息后，会按照以下流程对告警进行处理：

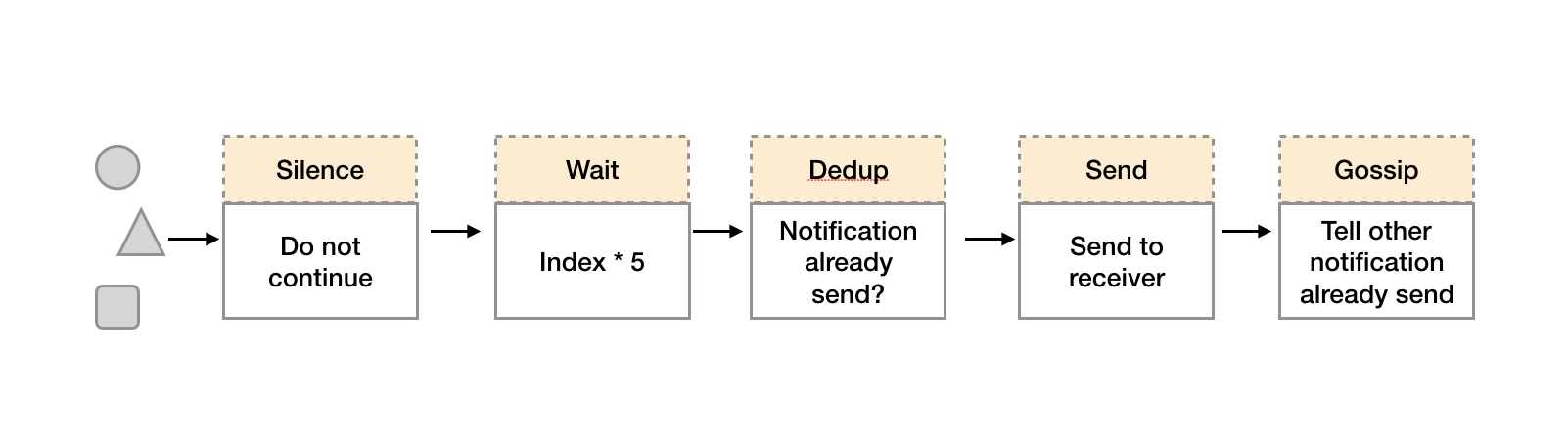

通知流水线

通知流水线

  1. 在第一个阶段Silence中，Alertmanager会判断当前通知是否匹配到任何的静默规则，如果没有则进入下一个阶段，否则则中断流水线不发送通知。
  2. 在第二个阶段Wait中，Alertmanager会根据当前Alertmanager在集群中所在的顺序(index)等待index * 5s的时间。
  3. 当前Alertmanager等待阶段结束后，Dedup阶段则会判断当前Alertmanager数据库中该通知是否已经发送，如果已经发送则中断流水线，不发送告警，否则则进入下一阶段Send对外发送告警通知。
  4. 告警发送完成后该Alertmanager进入最后一个阶段Gossip，Gossip会通知其他Alertmanager实例当前告警已经发送。其他实例接收到Gossip消息后，则会在自己的数据库中保存该通知已发送的记录。

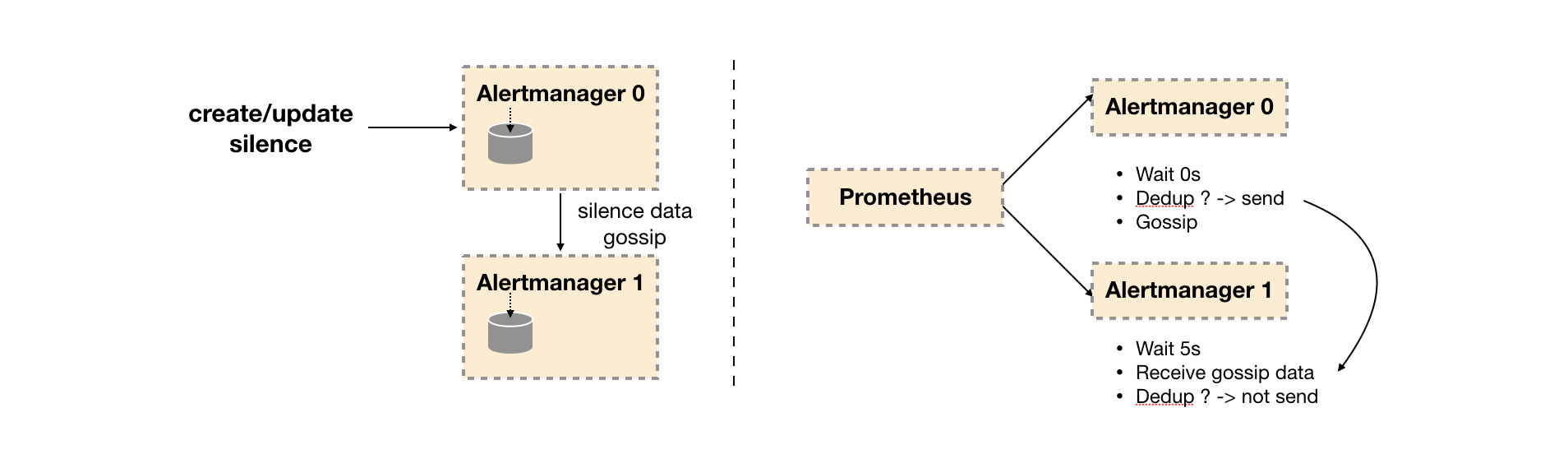

因此如下所示，Gossip机制的关键在于两点：

Gossip机制

Gossip机制

  • Silence设置同步：Alertmanager启动阶段基于Pull-based从集群其它节点同步Silence状态，当有新的Silence产生时使用Push-based方式在集群中传播Gossip信息。
  • 通知发送状态同步：告警通知发送完成后，基于Push-based同步告警发送状态。Wait阶段可以确保集群状态一致。

Alertmanager基于Gossip实现的集群机制虽然不能保证所有实例上的数据时刻保持一致，但是实现了CAP理论中的AP系统，即可用性和分区容错性。同时对于Prometheus Server而言保持了配置了简单性，Promthues Server之间不需要任何的状态同步。

搭建本地集群环境

为了能够让Alertmanager节点之间进行通讯，需要在Alertmanager启动时设置相应的参数。其中主要的参数包括：

  • --cluster.listen-address string: 当前实例集群服务监听地址
  • --cluster.peer value: 初始化时关联的其它实例的集群服务地址

例如：

定义Alertmanager实例a1，其中Alertmanager的服务运行在9093端口，集群服务地址运行在8001端口。

  1. alertmanager  --web.listen-address=":9093" --cluster.listen-address="127.0.0.1:8001" --config.file=/etc/prometheus/alertmanager.yml  --storage.path=/data/alertmanager/

定义Alertmanager实例a2，其中主服务运行在9094端口，集群服务运行在8002端口。为了将a1，a2组成集群。 a2启动时需要定义—cluster.peer参数并且指向a1实例的集群服务地址:8001。

  1. alertmanager  --web.listen-address=":9094" --cluster.listen-address="127.0.0.1:8002" --cluster.peer=127.0.0.1:8001 --config.file=/etc/prometheus/alertmanager.yml  --storage.path=/data/alertmanager2/

为了能够在本地模拟集群环境，这里使用了一个轻量级的多线程管理工具goreman。使用以下命令可以在本地安装goreman命令行工具。

  1. go get github.com/mattn/goreman

创建Alertmanager集群

创建Alertmanager配置文件/etc/prometheus/alertmanager-ha.yml, 为了验证Alertmanager的集群行为，这里在本地启动一个webhook服务用于打印Alertmanager发送的告警通知信息。

  1. route:
  2.   receiver: 'default-receiver'
  3. receivers:
  4.   - name: default-receiver
  5.     webhook_configs:
  6.     - url: 'http://127.0.0.1:5001/'

本地webhook服务可以直接从Github获取。

  1. # 获取alertmanager提供的webhook示例，如果该目录下定义了main函数，go get会自动将其编译成可执行文件
  2. go get github.com/prometheus/alertmanager/examples/webhook
  3. # 设置环境变量指向GOPATH的bin目录
  4. export PATH=$GOPATH/bin:$PATH
  5. # 启动服务
  6. webhook

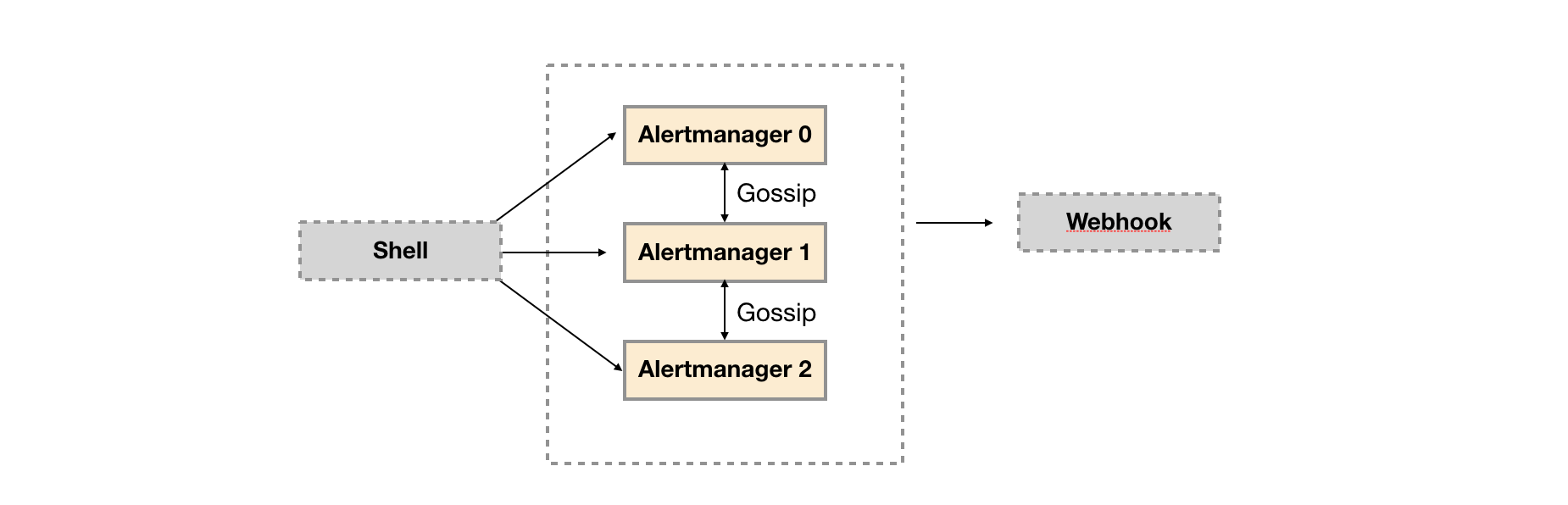

示例结构如下所示：

Alertmanager HA部署结构

Alertmanager HA 部署结构

创建 alertmanager.procfile 文件，并且定义了三个 Alertmanager 节点（a1，a2，a3）以及用于接收告警通知的 webhook 服务:

  1. a1: alertmanager  --web.listen-address=":9093" --cluster.listen-address="127.0.0.1:8001" --config.file=/etc/prometheus/alertmanager-ha.yml  --storage.path=/data/alertmanager/ --log.level=debug
  2. a2: alertmanager  --web.listen-address=":9094" --cluster.listen-address="127.0.0.1:8002" --cluster.peer=127.0.0.1:8001 --config.file=/etc/prometheus/alertmanager-ha.yml  --storage.path=/data/alertmanager2/ --log.level=debug
  3. a3: alertmanager  --web.listen-address=":9095" --cluster.listen-address="127.0.0.1:8003" --cluster.peer=127.0.0.1:8001 --config.file=/etc/prometheus/alertmanager-ha.yml  --storage.path=/data/alertmanager2/ --log.level=debug
  5. webhook: webhook

在Procfile文件所在目录，执行goreman start命令，启动所有进程:

  1. $ goreman -f alertmanager.procfile start
  2. 10:27:57      a1 | level=debug ts=2018-03-12T02:27:57.399166371Z caller=cluster.go:125 component=cluster msg="joined cluster" peers=0
  3. 10:27:57      a3 | level=info ts=2018-03-12T02:27:57.40004678Z caller=main.go:346 msg=Listening address=:9095
  4. 10:27:57      a1 | level=info ts=2018-03-12T02:27:57.400212246Z caller=main.go:271 msg="Loading configuration file" file=/etc/prometheus/alertmanager.yml
  5. 10:27:57      a1 | level=info ts=2018-03-12T02:27:57.405638714Z caller=main.go:346 msg=Listening address=:9093

启动完成后访问任意Alertmanager节点http://localhost:9093/#/status ,可以查看当前Alertmanager集群的状态。

Alertmanager集群状态

Alertmanager集群状态

当集群中的Alertmanager节点不在一台主机时，通常需要使用—cluster.advertise-address参数指定当前节点所在网络地址。

注意：由于goreman不保证进程之间的启动顺序，如果集群状态未达到预期，可以使用goreman -f alertmanager.procfile run restart a2重启a2，a3服务。

当Alertmanager集群启动完成后，可以使用send-alerts.sh脚本对集群进行简单测试，这里利用curl分别向3个Alertmanager实例发送告警信息。

  1. alerts1='[
  2.   {
  3.     "labels": {
  4.        "alertname": "DiskRunningFull",
  5.        "dev": "sda1",
  6.        "instance": "example1"
  7.      },
  8.      "annotations": {
  9.         "info": "The disk sda1 is running full",
  10.         "summary": "please check the instance example1"
  11.       }
  12.   },
  13.   {
  14.     "labels": {
  15.        "alertname": "DiskRunningFull",
  16.        "dev": "sdb2",
  17.        "instance": "example2"
  18.      },
  19.      "annotations": {
  20.         "info": "The disk sdb2 is running full",
  21.         "summary": "please check the instance example2"
  22.       }
  23.   },
  24.   {
  25.     "labels": {
  26.        "alertname": "DiskRunningFull",
  27.        "dev": "sda1",
  28.        "instance": "example3",
  29.        "severity": "critical"
  30.      }
  31.   },
  32.   {
  33.     "labels": {
  34.        "alertname": "DiskRunningFull",
  35.        "dev": "sda1",
  36.        "instance": "example3",
  37.        "severity": "warning"
  38.      }
  39.   }
  40. ]'
  42. curl -XPOST -d"$alerts1" http://localhost:9093/api/v1/alerts
  43. curl -XPOST -d"$alerts1" http://localhost:9094/api/v1/alerts
  44. curl -XPOST -d"$alerts1" http://localhost:9095/api/v1/alerts

运行send-alerts.sh后，查看alertmanager日志，可以看到以下输出，3个Alertmanager实例分别接收到模拟的告警信息：

  1. 10:43:36      a1 | level=debug ts=2018-03-12T02:43:36.853370185Z caller=dispatch.go:188 component=dispatcher msg="Received alert" alert=DiskRunningFull[6543bc1][active]
  2. 10:43:36      a2 | level=debug ts=2018-03-12T02:43:36.871180749Z caller=dispatch.go:188 component=dispatcher msg="Received alert" alert=DiskRunningFull[8320f0a][active]
  3. 10:43:36      a3 | level=debug ts=2018-03-12T02:43:36.894923811Z caller=dispatch.go:188 component=dispatcher msg="Received alert" alert=DiskRunningFull[8320f0a][active]

查看webhook日志只接收到一个告警通知：

  1. 10:44:06 webhook | 2018/03/12 10:44:06 {
  2. 10:44:06 webhook |  >  "receiver": "default-receiver",
  3. 10:44:06 webhook |  >  "status": "firing",
  4. 10:44:06 webhook |  >  "alerts": [
  5. 10:44:06 webhook |  >    {
  6. 10:44:06 webhook |  >      "status": "firing",
  7. 10:44:06 webhook |  >      "labels": {
  8. 10:44:06 webhook |  >        "alertname": "DiskRunningFull",

多实例Prometheus与Alertmanager集群

由于Gossip机制的实现，在Promthues和Alertmanager实例之间不要使用任何的负载均衡，需要确保Promthues将告警发送到所有的Alertmanager实例中：

  1. alerting:
  2.   alertmanagers:
  3.   - static_configs:
  4.     - targets:
  5.       - 127.0.0.1:9093
  6.       - 127.0.0.1:9094
  7.       - 127.0.0.1:9095

创建Promthues集群配置文件/etc/prometheus/prometheus-ha.yml，完整内容如下：

  1. global:
  2.   scrape_interval: 15s
  3.   scrape_timeout: 10s
  4.   evaluation_interval: 15s
  5. rule_files:
  6.   - /etc/prometheus/rules/*.rules
  7. alerting:
  8.   alertmanagers:
  9.   - static_configs:
  10.     - targets:
  11.       - 127.0.0.1:9093
  12.       - 127.0.0.1:9094
  13.       - 127.0.0.1:9095
  14. scrape_configs:
  15. - job_name: prometheus
  16.   static_configs:
  17.   - targets:
  18.     - localhost:9090
  19. - job_name: 'node'
  20.   static_configs:
  21.   - targets: ['localhost:9100']

同时定义告警规则文件/etc/prometheus/rules/hoststats-alert.rules，如下所示：

  1. groups:
  2. - name: hostStatsAlert
  3.   rules:
  4.   - alert: hostCpuUsageAlert
  5.     expr: sum(avg without (cpu)(irate(node_cpu{mode!='idle'}[5m]))) by (instance) * 100 > 50
  6.     for: 1m
  7.     labels:
  8.       severity: page
  9.     annotations:
  10.       summary: "Instance {{ $labels.instance }} CPU usgae high"
  11.       description: "{{ $labels.instance }} CPU usage above 50% (current value: {{ $value }})"
  12.   - alert: hostMemUsageAlert
  13.     expr: (node_memory_MemTotal - node_memory_MemAvailable)/node_memory_MemTotal * 100 > 85
  14.     for: 1m
  15.     labels:
  16.       severity: page
  17.     annotations:
  18.       summary: "Instance {{ $labels.instance }} MEM usgae high"
  19.       description: "{{ $labels.instance }} MEM usage above 85% (current value: {{ $value }})"

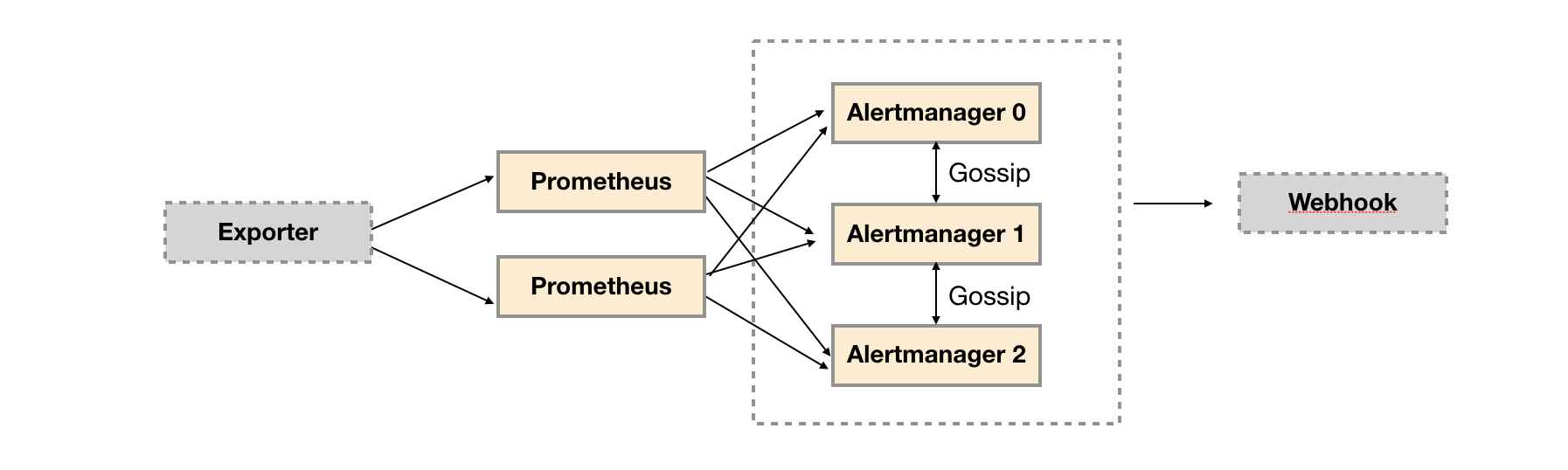

本示例部署结构如下所示：

Promthues与Alertmanager HA部署结构

Promthues 与 Alertmanager HA 部署结构

创建 prometheus.procfile 文件，创建两个 Promthues 节点，分别监听9090和9091端口:

  1. p1: prometheus --config.file=/etc/prometheus/prometheus-ha.yml --storage.tsdb.path=/data/prometheus/ --web.listen-address="127.0.0.1:9090"
  2. p2: prometheus --config.file=/etc/prometheus/prometheus-ha.yml --storage.tsdb.path=/data/prometheus2/ --web.listen-address="127.0.0.1:9091"
  4. node_exporter: node_exporter -web.listen-address="0.0.0.0:9100"

使用goreman启动多节点Promthues：

  1. goreman -f prometheus.procfile -p 8556 start

Promthues启动完成后，手动拉高系统CPU使用率：

  1. cat /dev/zero>/dev/null

注意，对于多核主机，如果CPU达不到预期，运行多个命令。

当CPU利用率达到告警规则触发条件，两个Prometheus实例告警分别被触发。查看Alertmanager输出日志：

  1. 11:14:41      a3 | level=debug ts=2018-03-12T03:14:41.945493505Z caller=dispatch.go:188 component=dispatcher msg="Received alert" alert=hostCpuUsageAlert[7d698ac][active]
  2. 11:14:41      a1 | level=debug ts=2018-03-12T03:14:41.945534548Z caller=dispatch.go:188 component=dispatcher msg="Received alert" alert=hostCpuUsageAlert[7d698ac][active]
  3. 11:14:41      a2 | level=debug ts=2018-03-12T03:14:41.945687812Z caller=dispatch.go:188 component=dispatcher msg="Received alert" alert=hostCpuUsageAlert[7d698ac][active]

3个Alertmanager实例分别接收到来自不同Prometheus实例的告警信息。而Webhook服务只接收到来自Alertmanager集群的一条告警通知：

  1. 11:15:11 webhook | 2018/03/12 11:15:11 {
  2. 11:15:11 webhook |  >  "receiver": "default-receiver",
  3. 11:15:11 webhook |  >  "status": "firing",
  4. 11:15:11 webhook |  >  "alerts": [
  5. 11:15:11 webhook |  >    {
  6. 11:15:11 webhook |  >      "status": "firing",
  7. 11:15:11 webhook |  >      "labels": {
  8. 11:15:11 webhook |  >        "alertname": "hostCpuUsageAlert",
