使用 Console Template

使用 Console Template

在第一章以及第二章的内容中，读者已经对 Prometheus 已经有了一个相对完成的认识，并且我们已经学习了如何通过PromQL对时间序列数据进行查询和分析，并且通过 Prometheus 中的 Graph 面板查询数据形成图表。但是缺点也很明显，这些查询结果都是临时的，无法持久化的，更别说我们想实时关注某些特定监控指标的变化趋势。

为了简化这些问题 Prometheus 内置了一个简单的解决方案 Console Template,它允许用户通过Go模板语言创建任意的控制台界面，并且通过 Prometheus Server 对外提供访问路径。

快速开始

首先我们先从一个小例子开始，创建我们的第一个Console Template页面。与Console Template有关的两个启动参数为--web.console.libraries和--web.console.templates,其分别指定页面组件以及页面的存储路径。默认情况下其分别指向Prometheus当前安装路径的console_libraries和consoles目录。

Prometheus在console_libraries目录中已经内置了一些基本的界面组件，用户可以直接使用。

在consoles目录下创建index.html文件后，刷新Prometheus界面可以看到在顶部菜单中多了一个Consoles菜单项，如下所示。该选项默认指向consoles/index.html文件：

Consoles菜单

当然，这个时候点击该菜单，我们会看到一个空白页。因为目前index.html文件中还未填充任何内容：

定义页面菜单

首先，我们先直接使用console_libraries中定义的head组件，并加入到index.html文件中：

{{template "head" .}}

此时，如果我们刷新浏览器可以看到以下内容：

默认的Head组件

head组件的定义，读者可以通过关键字define "head"在console_libraries目录中查找。默认其应该是定义在prom.lib文件中：

{{ define "head" }}
<html>
<head>
{{ template "prom_console_head" }}
</head>
<body>
{{ template "navbar" . }}
{{ end }}

如果需要定制化菜单的内容，那一样的读者只需要找到navbar组件的定义即可。当然用户也可以创建自己的组件。例如，如果我们希望Console Template页面的菜单与Prometheus UI一致，只需要修改navbar组件的定义即可，找到menu.lib并修改navbar组件:

{{ define "navbar" }}
<nav class="navbar navbar-inverse navbar-static-top">
  <div class="container-fluid">
    <!-- Brand and toggle get grouped for better mobile display -->
    <div class="navbar-header">
      <button type="button" class="navbar-toggle collapsed" data-toggle="collapse" data-target="#bs-example-navbar-collapse-1">
        <span class="sr-only">Toggle navigation</span>
        <span class="icon-bar"></span>
        <span class="icon-bar"></span>
        <span class="icon-bar"></span>
      </button>
      <a class="navbar-brand" href="{{ pathPrefix }}/">Prometheus</a>
    </div>
    <div class="collapse navbar-collapse" id="bs-example-navbar-collapse-1">
      <ul class="nav navbar-nav">
        <li><a href="{{ pathPrefix }}/alerts">Alerts</a></li>
        <li><a href="{{ pathPrefix }}/graph">Graph</a></li>
      </div>
    </ul>
  </div>
</nav>
{{ end }}

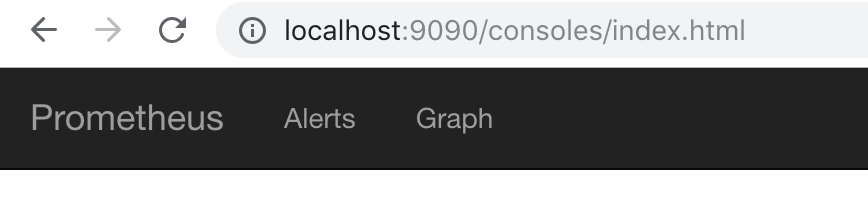

如果不需要侧边菜单栏，直接在head组件中移除{{ template "menu" . }}部分即可，修改后刷新页面，如下所示：

自定义菜单

无论是.lib文件还是.html文件均使用了Go Template的语言，感兴趣的读者可以自行在Go语言官网了解更多内容https://golang.org/pkg/text/template/

定义图表

在Console Template中我们可以在页面中使用内置的PromConsole.Graph()函数，该函数通过head加载相应的js源码，在该函数中，通过指定特定的DOM节点以及相应的PromQL表达式，即可在特定区域图形化显示相应的图表内容，如下所示：

<h1>Prometheus HTTP Request Rate</h1>
<h3>Queries</h3>
<div id="queryGraph"></div>
<script>
new PromConsole.Graph({
  node: document.querySelector("#queryGraph"),
  expr: "sum(rate(prometheus_http_request_duration_seconds_count{job='prometheus'}[5m]))",
  name: "Queries",
  yAxisFormatter: PromConsole.NumberFormatter.humanizeNoSmallPrefix,
  yHoverFormatter: PromConsole.NumberFormatter.humanizeNoSmallPrefix,
  yUnits: "/s",
  yTitle: "Queries"
})
</script>

这里创建了一个id为queryGraph的div节点，通过在页面中使用PromConsole.Graph函数，我们可以绘制出表达式sum(rate(prometheus_http_request_duration_seconds_count{job='prometheus'}[5m]))的可视化图表如下所示：

使用 Console Template - 图4

除了最基本的 node 以及 expr 参数以外，该函数还支持的完整参数如下：

参数名称	作用
expr	必需。要绘制的表达式。可以是一个列表。
node	必需。要渲染的DOM节点。
duration	可选。图表的持续时间。默认为1小时。
endTime	可选。图表结束的Unix时间。默认为当前时间。
width	可选。图表的宽度（不包括标题）。默认自动检测。
height	可选。图表的高度（不包括标题和图例）。默认为200像素。
min	可选。x轴的最小值。默认为最低数据值。
max	可选。y轴的最大值。默认为最高数据值。
renderer	可选。图表类型。选项为线形和区域（堆叠图表）。默认为线形。
name	可选。图例和悬停详情中的绘图标题。如果传递一个字符串，[[ label ]]将被替换为标签值。如果传递一个函数，它将接收一个标签的映射，并应返回一个字符串名称。可以是一个列表。
xTitle	可选。x轴的标题。默认为”时间”。
yUnits	可选。y轴的单位。默认为空。
yTitle	可选。y轴的标题。默认为空。
yAxisFormatter	可选。y轴的数字格式化器。默认为PromConsole.NumberFormatter.humanize。
yHoverFormatter	可选。悬停详情的数字格式化器。默认为PromConsole.NumberFormatter.humanizeExact。
colorScheme	可选。图表使用的配色方案。可以是十六进制颜色代码的列表，或者是Rickshaw支持的配色方案名称之一。默认为’colorwheel’。

需要注意的是，如果参数expr和name均是list类型，其必须是一一对应的。

除了直接使用PromConsole.Graph函数显示可视化图表以外，在Console Template中还可以使用模板组件prom_query_drilldown定义一个连接直接跳转到Graph页面，并显示相应表达式的查询结果，如下所示：

<h3>Links</h3>
{{ template "prom_query_drilldown" (args "prometheus_http_response_size_bytes_bucket") }}

除了以上部分以外，我们也可以和原生Prometheus UI一样定义一个时间轴控制器，方便用户按需查询数据：

使用 Console Template - 图5

加入这个时间轴控制器的方式也很简单，直接引用以下模板即可：

{{ template "prom_graph_timecontrol" . }}
