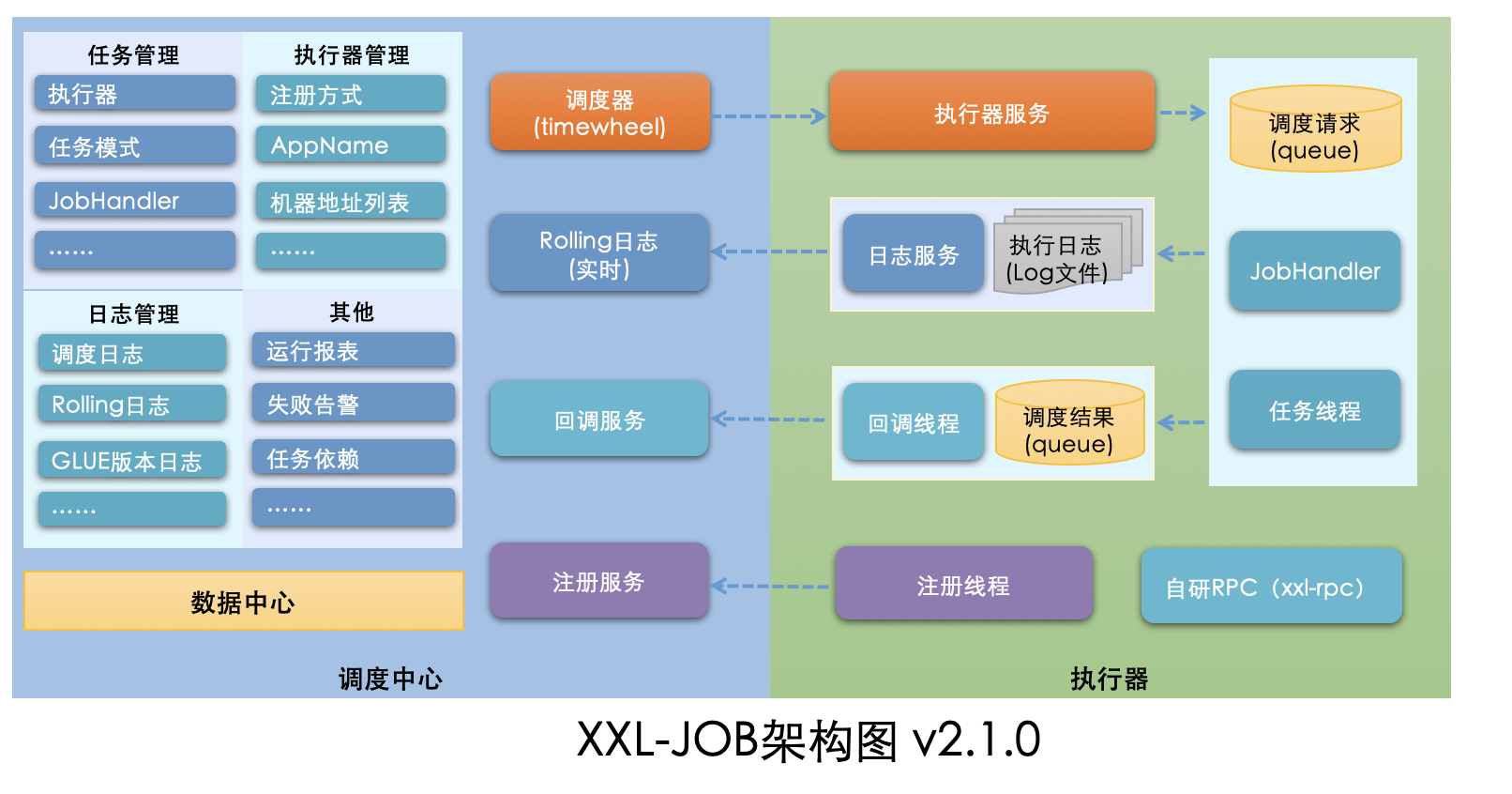

架构图

使用

首先把xxljob 部署起来

1.代码

// 配置类
@Configuration
public class XxlJobConfig {
    private Logger logger = LoggerFactory.getLogger(XxlJobConfig.class);
    @Value("${xxl.job.admin.addresses}")
    private String adminAddresses;
    @Value("${xxl.job.accessToken}")
    private String accessToken;
    @Value("${xxl.job.executor.appname}")
    private String appname;
    @Value("${xxl.job.executor.address}")
    private String address;
    @Value("${xxl.job.executor.ip}")
    private String ip;
    @Value("${xxl.job.executor.port}")
    private int port;
    @Value("${xxl.job.executor.logpath}")
    private String logPath;
    @Value("${xxl.job.executor.logretentiondays}")
    private int logRetentionDays;
    @Bean
    public XxlJobSpringExecutor xxlJobExecutor() {
        XxlJobSpringExecutor xxlJobSpringExecutor = new XxlJobSpringExecutor();
        xxlJobSpringExecutor.setAdminAddresses(adminAddresses);
        xxlJobSpringExecutor.setAppname(appname);
        xxlJobSpringExecutor.setAddress(address);
        xxlJobSpringExecutor.setIp(ip);
        xxlJobSpringExecutor.setPort(port);
        xxlJobSpringExecutor.setAccessToken(accessToken);
        xxlJobSpringExecutor.setLogPath(logPath);
        xxlJobSpringExecutor.setLogRetentionDays(logRetentionDays);
        return xxlJobSpringExecutor;
    }
}
// 业务处理
@Component
public class XxlJobHandler {
    @XxlJob("dispatchDelayAnalyse")
    public ReturnT<String> dispatchDelayAnalyse(String param) throws Exception {
        XxlJobLogger.log("XXL-JOB, dispatchDelayAnalyse begin");
        // 业务处理
        return ReturnT.SUCCESS;
    }

2.任务管理界面配置任务

原理

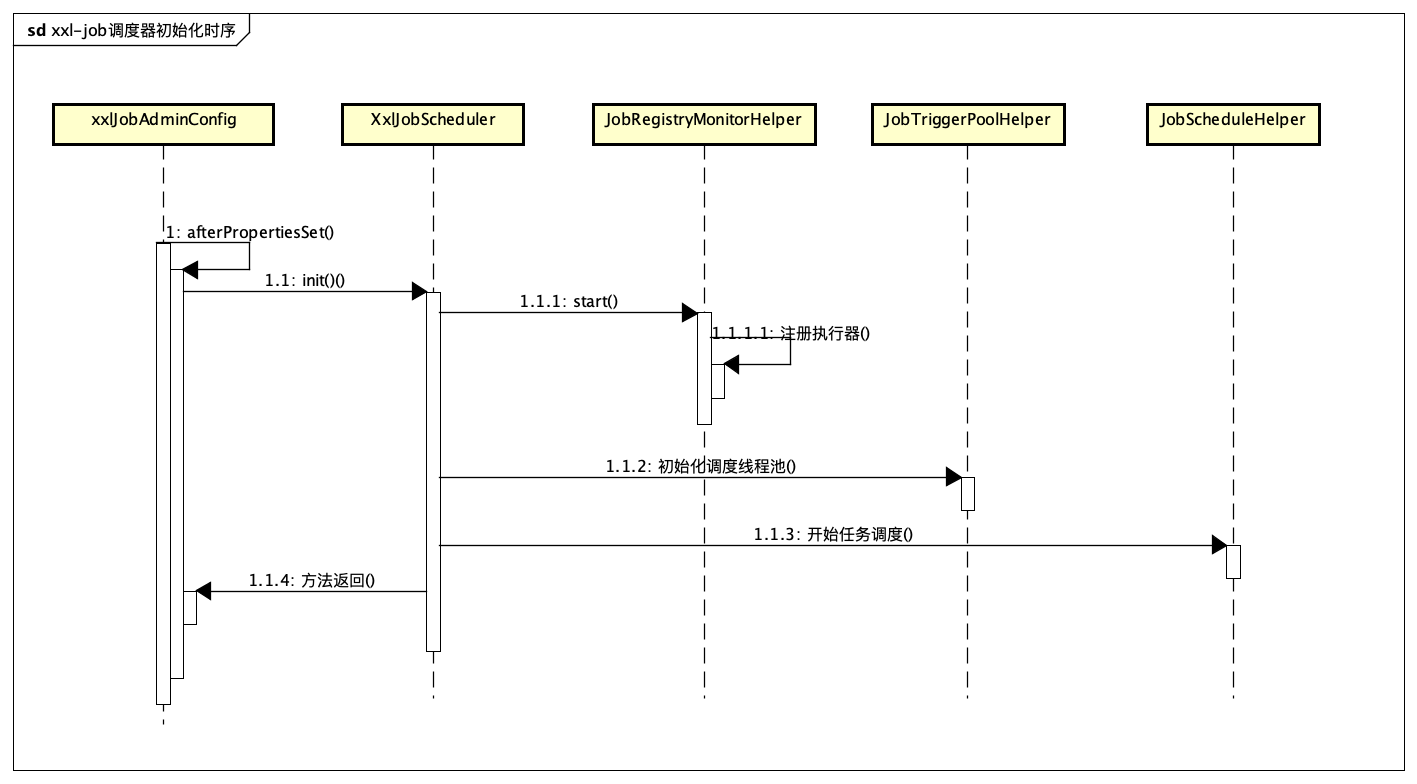

调度器初始化时序图

xxl-job 调度器的核心功能是进行任务管理，调度，提供 rpc 接口出发执行器执行任务

任务调度流程

旧版本的 xxl-job 任务调度使用的是 quartz 框架，新版本使用自己的实现，核心调度逻辑位于 JobScheduleHelper；有两个线程处理调度逻辑，scheduleThread 和 ringThread，同时还维护了一个时间轮的数据结构，其中key 是秒，value 是待执行的任务列表；

private volatile static Map<Integer, List<Integer>> ringData = new ConcurrentHashMap<>();

ScheduleThread

scheduleThread 会向前预查询 5s 要执行的任务信息，比较任务的执行时间与当前时间, 分情况进行处理：

先从xxl_job_lock 表获取锁，防止多个调度器的情况下任务并发执行；
```
select * from xxl_job_lock where lock_name = 'schedule_lock' for update
```

预读 5s 要执行的任务信息到内存

SELECT <include refid="Base_Column_List" />
     FROM xxl_job_info AS t
     WHERE t.trigger_status = 1
         and t.trigger_next_time <![CDATA[ <= ]]> #{maxNextTime}
     ORDER BY id ASC
     LIMIT #{pagesize}

比较任务执行时间与当前时间，做不同处理

1）nowTime > jobInfo.getTriggerNextTime() + PRE_READ_MS: 说明任务已过期，计算任务下次调度时间；
2）nowTime > jobInfo.getTriggerNextTime(): 直接出发执行，并且计算任务的下次执行时间，如果 nowTime + PRE_READ_MS >下次执行时间，将任务放到时间轮，再次计算job的下次执行时间；
3）如果nowTime 不满足上面两个条件，将任务放到时间轮，再次计算job的下次执行时间；

更新任务下次执行时间；
手动提交事务
RingThread
ringThread 负责从时间轮中获取待执行的任务，直接触发执行，为了防止任务执行时间过长，每次向前预读取一个刻度的任务； ```java List
ringItemData = new ArrayList<>(); int nowSecond = Calendar.getInstance().get(Calendar.SECOND);
// 避免处理耗时太长，跨过刻度，向前校验一个刻度； for (int i = 0; i < 2; i++) { List
tmpData = ringData.remove( (nowSecond+60-i)%60 ); if (tmpData != null) {
```
 ringItemData.addAll(tmpData);
```
} }

// ring trigger if (ringItemData.size() > 0) { // do trigger for (int jobId: ringItemData) { // do trigger JobTriggerPoolHelper.trigger(jobId, TriggerTypeEnum.CRON, -1, null, null, null); } // clear ringItemData.clear(); } ```

执行器初始化时序图

xxl-job 的执行器作用：

注册执行器；
处理调度器的rpc 请求，执行任务；
处理结果回调；

实际项目使用过程中会与spring 框架集成使用，项目启动后会首先扫描注册所有 @XxlJob 注解的 job，然后初始化了一个 netty http server 来监听处理调度器的 rpc 请求，执行任务，处理完成后将处理结果返回给调度器。�
