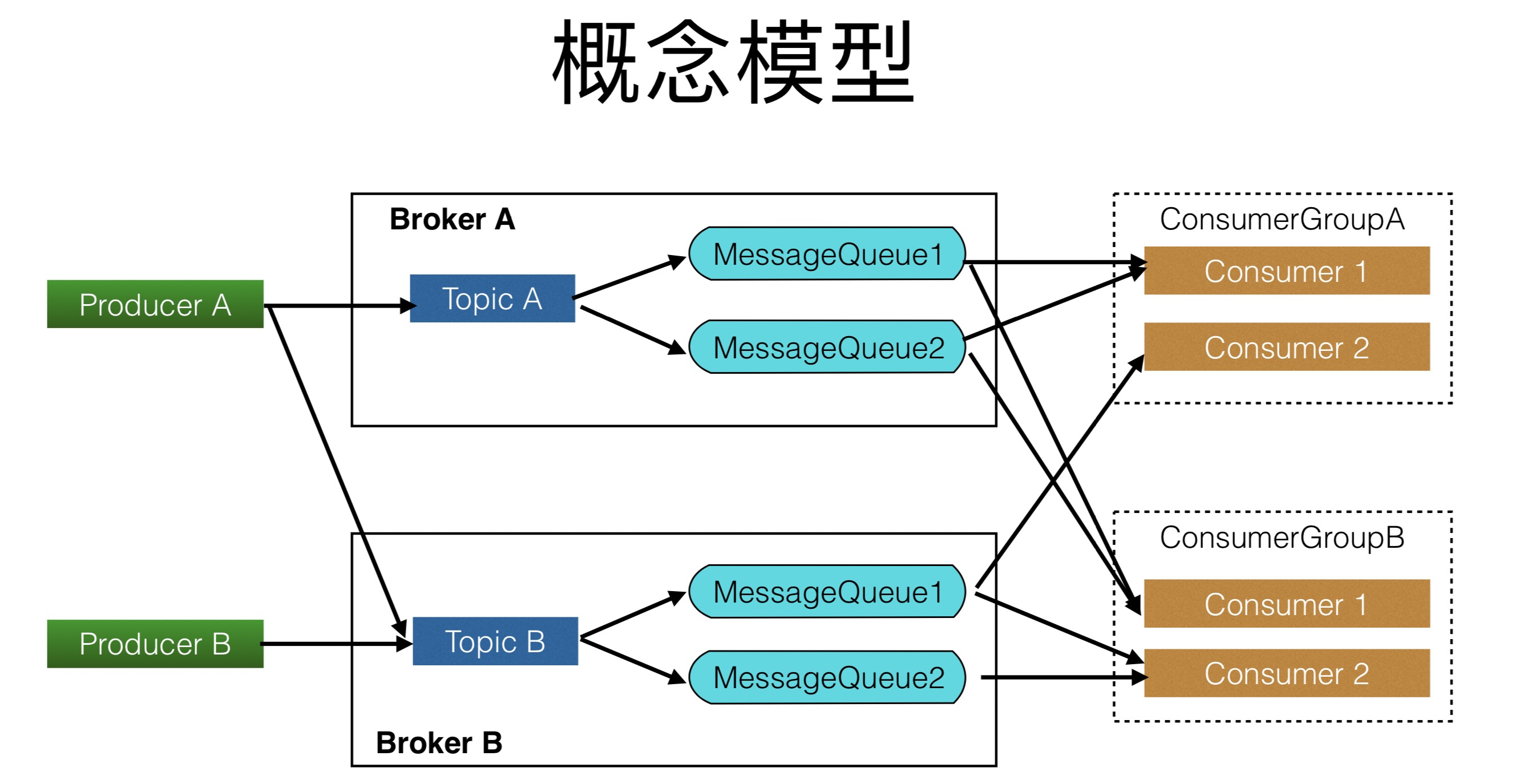

概念模型


部署架构


网络部署特点


  1. Name Server 是一个几乎无状态节点，可集群部署，节点之间无任何信息同步。

  2. Broker 部署相对复杂，Broker 分为 Master 与 Slave，一个 Master 可以对应多个 Slave，但是一个 Slave 只能 对应一个 Master，Master 与 Slave 的对应关系通过指定相同的 BrokerName，不同的 BrokerId 来定义，BrokerId 为 0 表示 Master，非 0 表示 Slave。Master 也可以部署多个。每个 Broker 与 Name Server 集群中的所有节点建立长连接，定时注册 Topic 信息到所有 Name Server。

  3. Producer 与 Name Server 集群中的其中一个节点(随机选择)建立长连接，定期从 Name Server 取 Topic 路 由信息，并向提供 Topic 服务的 Master 建立长连接，且定时向 Master 发送心跳。Producer 完全无状态，可 集群部署。

  4. Consumer 与 Name Server 集群中的其中一个节点(随机选择)建立长连接，定期从 Name Server 取 Topic 路由信息，并向提供 Topic 服务的 Master、Slave 建立长连接，且定时向 Master、Slave 发送心跳。Consumer 既可以从 Master 订阅消息，也可以从 Slave 订阅消息，订阅规则由 Broker 配置决定。

文档说明

消息中间件rocketmq原理解析.pdf
RocketMQ_原理简介.pdf

环境搭建

https://github.com/apache/rocketmq-externals/tree/master/rocketmq-console
https://blog.csdn.net/lumengmeng_csdn/article/details/87855335
