    注塑参数不会计算，看这里！ - 图1

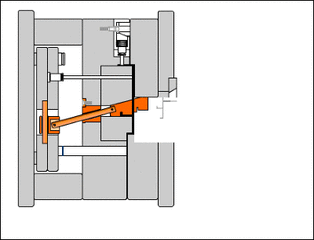

    图 注塑机结构简图
    1．锁模力 F(TON) F=Am*Pv/1000
    F:锁模力 TON Am:模腔投影面积 CM2
    Pv:充填压力 KG/CM2
    (一般塑胶材料充填压力在150-350KG/CM2)
    (流动性良好取较底值,流动不良取较高值)
    充填压力/0．4-0．6=射出压力
    例:模腔投影面积 270CM2 充填压力 220KG/CM2
    锁模力=270220/1000=59．4TON

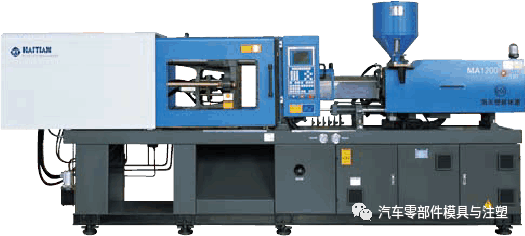

    注塑参数不会计算，看这里！ - 图2
    **2．射出压力 Pi KG/CM2 Pi=P    A/Ao
    Pi: 射出压力 P:泵浦压力 A:射出油缸有效面积
    Ao: 螺杆截面积
    A= πD2/4 D:直径 π:圆周率 3．14159
    例1:已知泵浦压力求射出压力?
    泵浦压力=75 KG/CM2 射出油缸有效面积=150CM2
    螺杆截面积=15．9CM2(∮45)
    Pi=75    150/15．9=707 KG/CM2
    例2:已知射出压力 求泵浦压力?
    所需射出压力=900 KG/CM2 射出油缸有效面积=150CM2
    螺杆截面积=15．9CM2(∮45)
    泵浦压力P= PiAo/A=90015．9/150=95．4 KG/CM2
    回复“    注塑”,可查看更多相关文章
    3．射出容积 V CM3 V= πDo2/4ST
    V:射出容积 CM3 π:圆周率 Do:螺杆直径 CM
    ST:射出行程 CM
    例:螺杆直径 42mm 射出行程 165mm
    V= π4．24．2/4*16．5=228．6CM3
    注塑参数不会计算，看这里！ - 图3
    注塑3D动画图
    4．射出重量 G Vw=Vηδ
    Vw:射出重量 G V:射出容积 η:比重 δ:机械效率
    例:射出容积=228．6 CM3 机械效率=0．85 比重=0．92
    射出重量 Vw=228．60．850．92=178．7G
    5．射出速度 S CM/SEC S=Q/A
    S:射出速度 CM/SEC Qr:泵浦吐出量(每回转/CC)CC/REV
    A:射出油缸有效面积 CM2 Q=QrRPM/60 (每分钟/L)
    Q:泵浦吐出量 RPM:马达回转数/每分钟
    例:马达转速 1000RPM 泵浦吐出量85 CC/REV
    射出油缸有效面积 140 CM2
    S=85    1000/60/140=10．1 CM/SEC
    回复“    注塑”,可查看更多相关文章
    6．射出率 Sv G/SEC Sv=SAo**
    Sv:射出率G/SEC S:射出速度CM/SEC Ao:螺杆截面积
    例:射出速度=10CM/SEC 螺杆直径∮42
    面积=3．14159    4．24．2/4=13．85CM2
    Sv=13．85    10=138．5G/SEC
