螺丝柱，也称BOSS柱，是塑胶产品中常见的结构，也是成型中遇到问题最多的结构之一。
螺丝柱常见的成型缺陷主要有开裂、滑牙、根部断裂、缩水、发白、流痕等，严重影响塑胶产品的外观和使用。
本文将从塑料材料、结构设计、模具设计和成型工艺的角度出发，分析这些缺陷产生的原因，并提出解决方案。
1. 螺丝柱的结构设计
1.1 螺丝柱尺寸
图1是螺丝柱的典型结构，对于很多人来说，最困惑的是螺丝柱的尺寸如何确定。
螺丝柱的尺寸主要是由螺钉公称直径M和材料种类决定的。其中
外径D=M × 外径系数
内径d=M x 内径系数
螺纹深度H=M × 螺纹深度系数

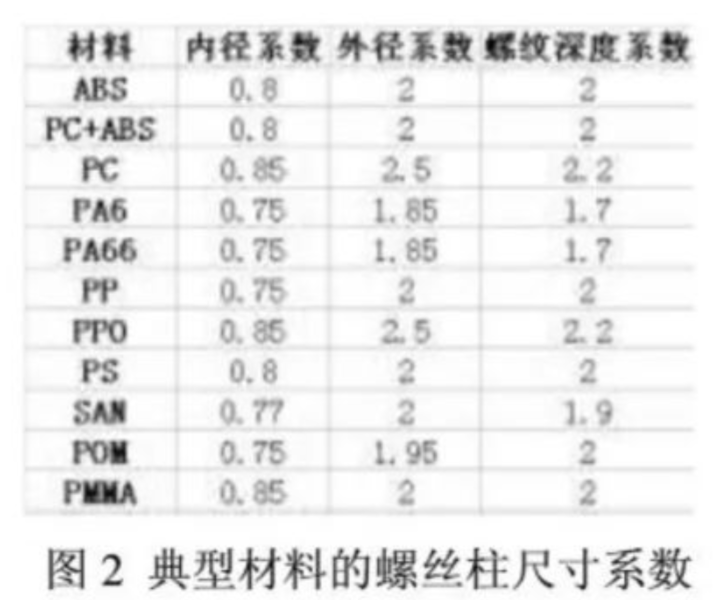

成型螺丝柱的材料不同，具体的尺寸系数也有所不同，具体可参考图2。
1.2 螺丝柱入口凹台
螺丝柱内径的入口处可设计一个凹台，凹台的作用是减小攻螺丝时的初始应力。
凹台的直径D1=M+约0.2mm；
深度h=（0.3~0.5）×D1。

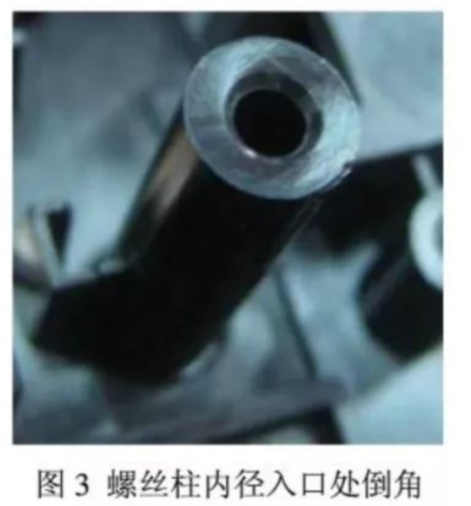

有时为了设计简单化，将凹台改成倒角，如图3，也可以起到减小初始应力的作用，倒角的大小一般为（1～1.5)×45°。
1.3 螺丝柱根部圆角
在内径、外径和凹台的根部，应采用圆角过渡。因为注塑成型过程中，尖角处会产生很高的内应力。
过渡圆角越大，产生的应力集中越小
如图4所示，当90°转角的过度圆角小于壁厚的25%时，该处就会有较高的应力集中；在允许的情况下，推荐过渡圆角的半径大于壁厚的50%以上。
1.4 螺丝柱高度
螺丝柱高度应尽可能矮。

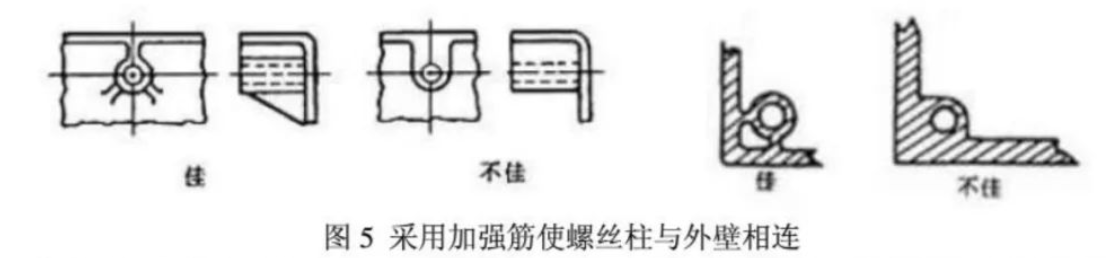

当螺丝柱高度大于其外径的两倍时，一般需要添加加强筋以增加强度。螺丝柱不能太靠近外壁，否则会造成制件的壁厚不均，从而导致缩水。当靠近外壁时，可采用加强筋与外壁相连，如图5所示。
1.5 螺丝柱做火山口
有时会在螺丝柱上作火山口。

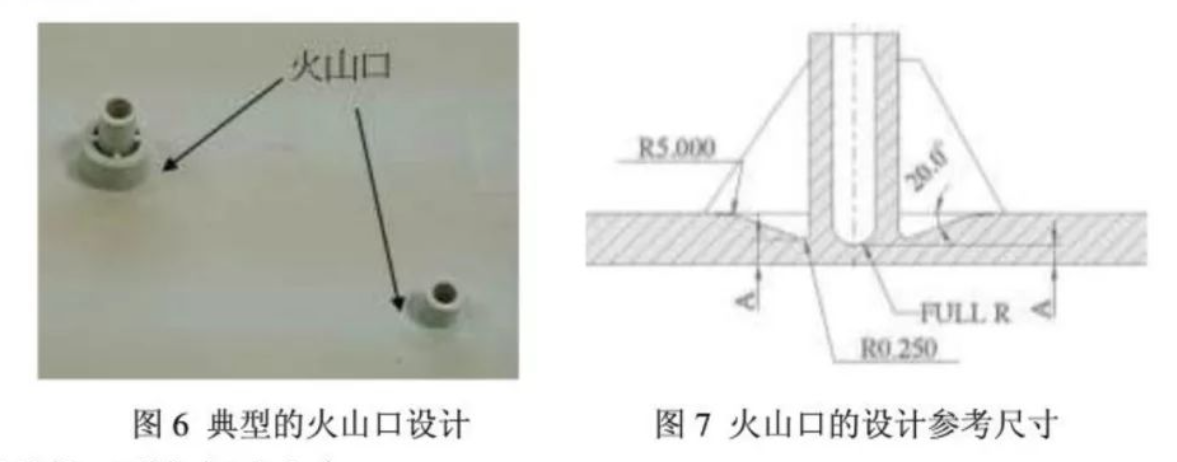

所谓的火山口就是将螺丝柱的外圆柱面的孔缘和销同步向上延伸，如图6和图7所示。此时螺丝柱根部的塑胶不再那么集中，冷却充分，对防止缩痕有很好的效果。
2.螺丝柱开裂
攻螺丝时，螺丝柱可能会产生开裂，可以从以下几个方面分析和解决：
2.1 材料太脆
材料发生降解，韧性不够。材料中掺入过多比例的水口，可能会导致材料过脆；
材料的断裂伸长率过低，也容易导致螺丝柱开裂。一般来说，对于玻纤含量超过40%的材料，不推荐在螺丝柱上攻螺丝。
成型温度过高时，或者烘干不够材料中含有水分，引起材料发生降解，也会使得其强度变差，导致螺丝柱的开裂。
2.2 内径过小，壁厚不足。
如果螺丝柱的内径比螺钉的内径还小，那产生开裂的可能性将会非常大。如果螺丝柱的外径过小，即壁厚过小，也会导致螺丝柱的强度不够，引起开裂。
因此，螺丝柱设计时要选择合适的内外径，可参考图1和图2的推荐进行设计，必要时使用加强筋补强。

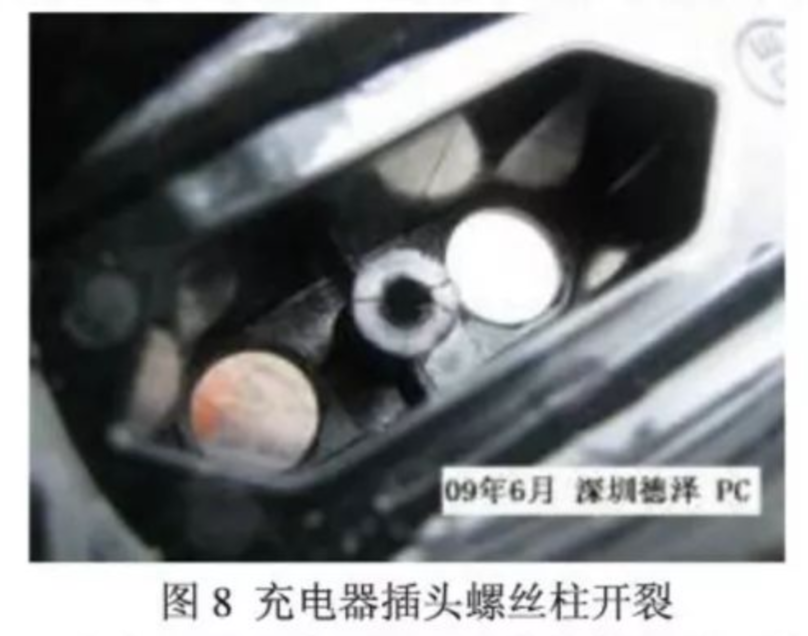

图8是09年6月在深圳德泽发生的充电器插头螺丝柱开裂，客户之前采用的是PC/ABS，切换成我司的PC。
从图2来看，PC的内径系数要比PC/ABS大0.5，也就是说，对于客户使用的M2.6的螺钉，PC对应的螺孔内径是2.21mm，而PC/ABS对应的只有2.08mm，切换成PC以后，需要的螺孔内径增大，原来的内径显得偏小，因此攻螺丝的时候容易产生开裂。
2.3 内应力过大
制件上残余的内应力过大，也会导致螺丝柱的开裂。
在结构设计上，螺丝柱的根部、销的顶部应采用圆角过渡，防止应力集中。
在注塑工艺上，对制件内应力影响较大的参数主要有熔胶温度、模具温度、保压压力、保压时间和注塑速率等。
一般来说，要获得较小的内应力，可采用较高的熔胶温度和模具温度，较小的保压压力和保压时间，较慢的注塑速率，其中模温对内应力的影响最为显著。
成型中螺丝柱中要嵌入铜螺纹时，最好使用较高的模温，以使得模具的热量在较短时间内能传递给铜螺母，或者先对铜螺纹进行预热，以消除成型时由于低温带来的内应力使制件开裂。

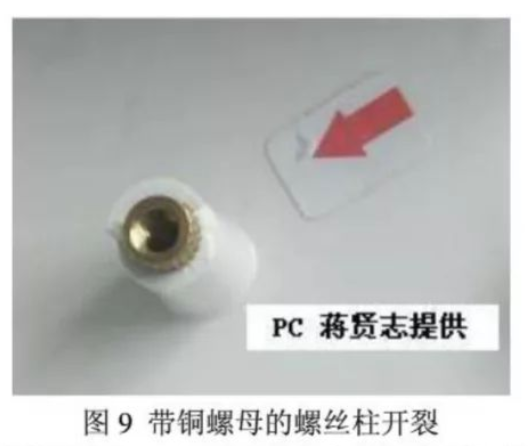

图9带铜螺母的螺丝程开裂，就是由于成型时模温较低，也没有对铜螺母预热所致。
2.4 环境应力开裂
螺丝柱接触酸、油等有机溶剂时，如果材料本身不能耐这类有机溶剂，有可能引起环境应力开裂。这种接触可能来自模具表面，也可能来自搬运和装配过程。

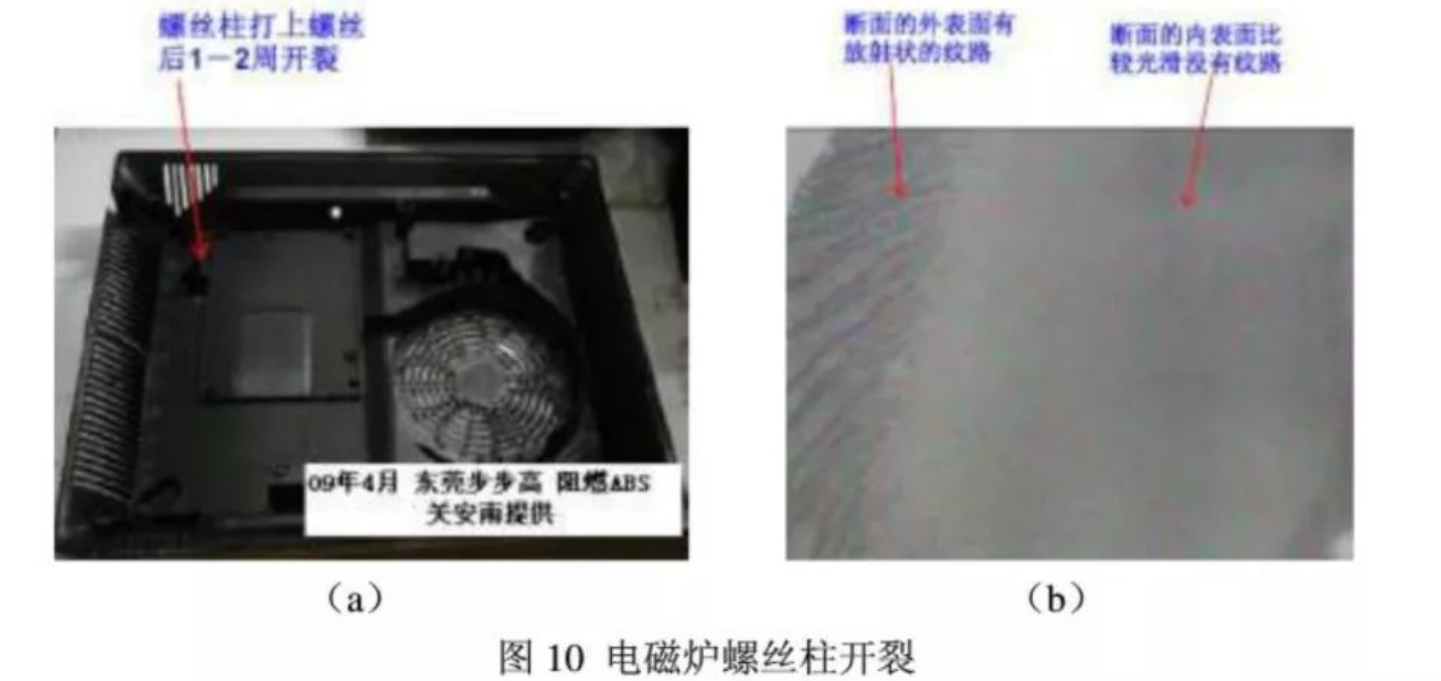

09年4月，步步高电磁炉螺丝柱在打螺丝1～2周后开裂，如图10，开裂的螺丝柱是随机的，裂纹方向不固定，即不全是熔接线位置，观察已经裂开的断面，内表面光滑而没有纹路，外表面有放射性纹路，推断开裂是由内部开始的，可能是来自经过防锈、去污、润滑等处理螺钉表面的化学溶剂导致螺丝柱环境应力开裂。
2.5 减小攻螺丝时的初始应力
根据前述提到的，在螺丝柱内径的入口处增设凹台或倒角，减小攻螺丝时的初始应力，可以减少螺丝柱的开裂。
3.螺丝柱滑牙
图11电动工具螺丝柱滑牙与螺丝柱开裂对应的是滑牙，可以从以下几个方面分析：
(1)材料过韧
(2)螺丝柱内径过大，
螺钉咬住的肉厚较薄，也容易导致滑牙

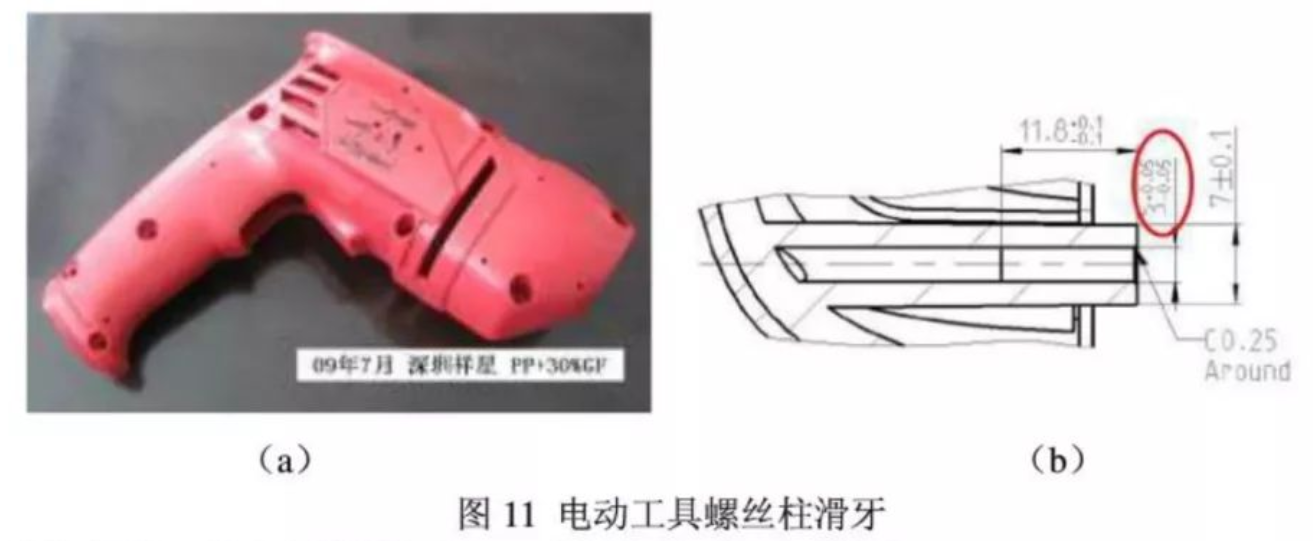

09年7月，博世外协厂深圳祥星，电动工具螺丝柱滑牙，使用的螺钉是M3.5，根据图2的参考系数，理论内径是2.625mm，而客户螺丝柱的设计内径是3.0土0.05mm，如图11所示，内径偏大导致滑牙。
(3)扭矩过大。

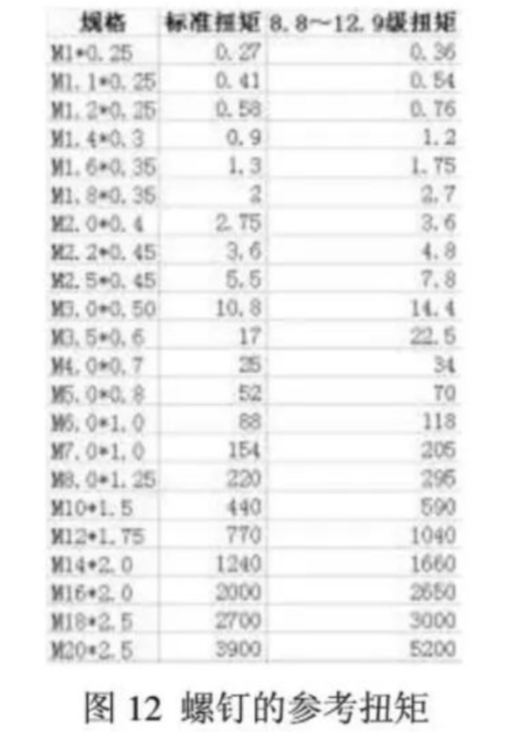

图12是不同规格螺钉的参考扭矩
扭矩过大时，螺丝柱内侧无法承受扭力，而外侧部分强度足够没有损坏，从而导致滑牙。
4.螺丝柱根部断裂
（1）应力集中
螺丝柱根部和销的顶部由于存在尖角，成型时容易导致应力集中，在不产生缩水的情况下，这些地方应采用较大的圆角过渡。
（2）材料裂解
成型温度过高，或者材料中水分过多，材料中成型时发生降解，导致其强度下降，也可能导致根部断裂。此外，水口掺入的比例也不能过大。
（3）司筒针变形
螺丝柱的销过长且强度不足时，由于受到塑胶熔体的冲击，可能产生变形偏移，如图14所示，填充结束后，销要复位回弹，这样螺丝柱根部会受到反复冲击，根部容易断裂。
这种情况下，螺丝柱背后的缩痕会向下游移动(销回弹时，下游压力小)，也有形成熔接线的可能。
5.螺丝柱缩水
5.1做火山口
火山口之所以能防止缩水，是因为它能使得螺丝柱根部的等效壁厚(内切圆直径2R)变小，如图15所示，当根部的等效壁厚与制件壁厚T相差不大时，制件就不容易产生缩水。
5.2做加强筋与侧壁相连

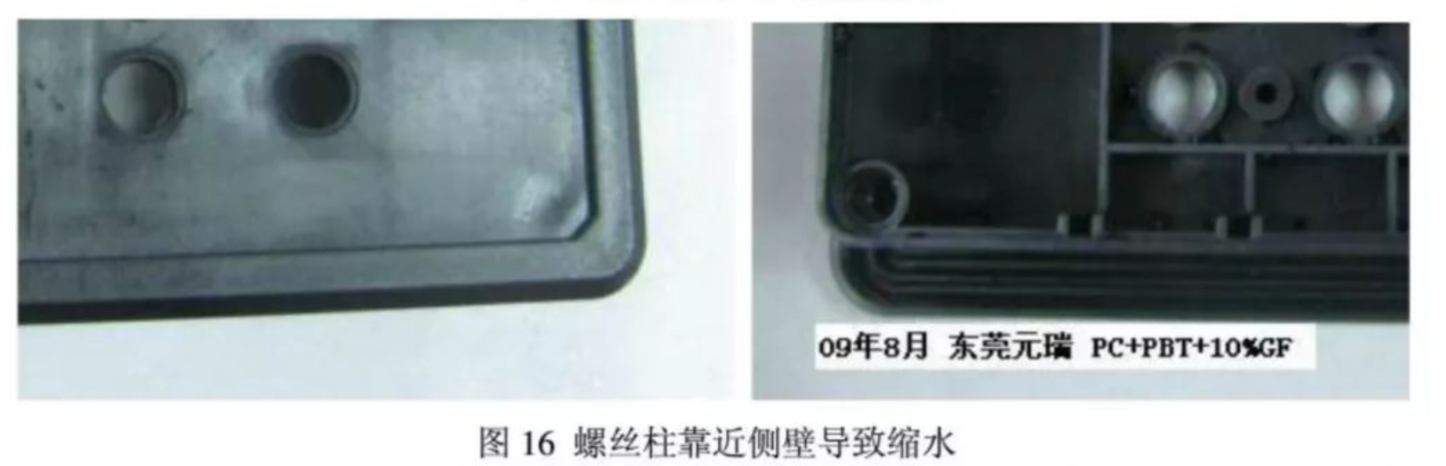

螺丝柱太靠近侧壁时，由于局部壁厚增大，也容易导致缩水，如图16所示。可参照图5，产品结构设计微记采用加强筋的方式使螺丝柱与侧壁相连，避免缩水。
5.3增设胶口
模具设计时，在螺丝柱附近设置浇口，也可以防止缩水。离浇口越近，保压越充分，补缩作用越强，缩水越不明显。

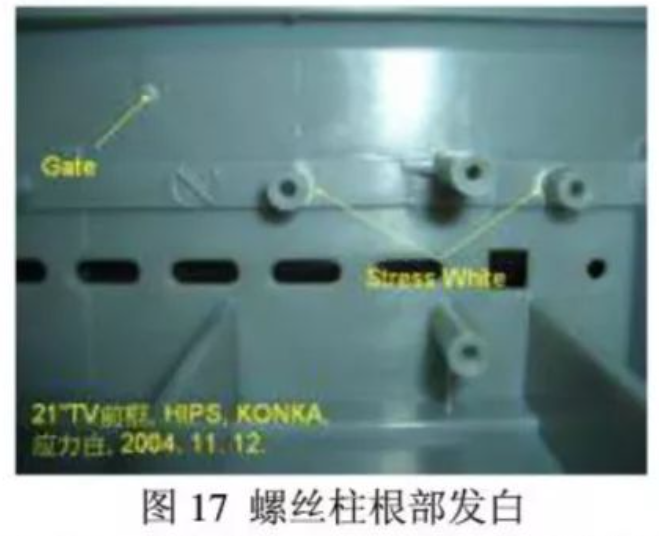

6.螺丝柱发白
6.1 冷却不足
其原因是在冷却不足的情况下，塑胶在玻璃化转变温度附近拉伸到微裂状态(开模时销拔出，销的顶部形成真空，塑胶在被吸入时受力)。
解决方法是延长冷却时间，使得螺丝柱根部充分冷却后再脱模。
加火山口的设计，使得螺丝柱根部壁厚更薄，更容易冷却，也可以消除发白。
6.2 扭矩过大

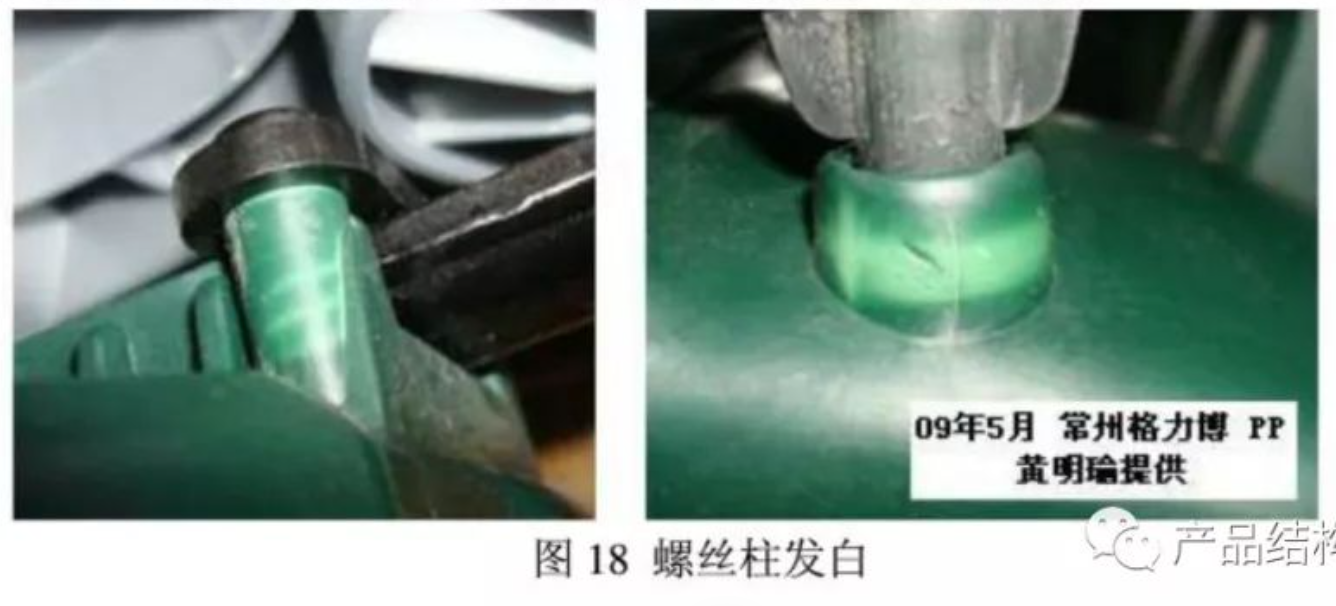

图18是攻螺丝后，螺丝柱主体有发白，其原因可能是使用的扭矩过大，螺丝柱的壁厚过薄，可参考图12选择标准扭矩，并增大外径以增加螺丝柱的强度。
7.螺丝柱背面流痕
当销伸出太长时，前述提到容易偏心导致根部断裂。
如果销的刚度足够，不易产生偏心，有可能在螺柱的表面产生其它缺陷。
7.1 司筒内针过长导致流痕

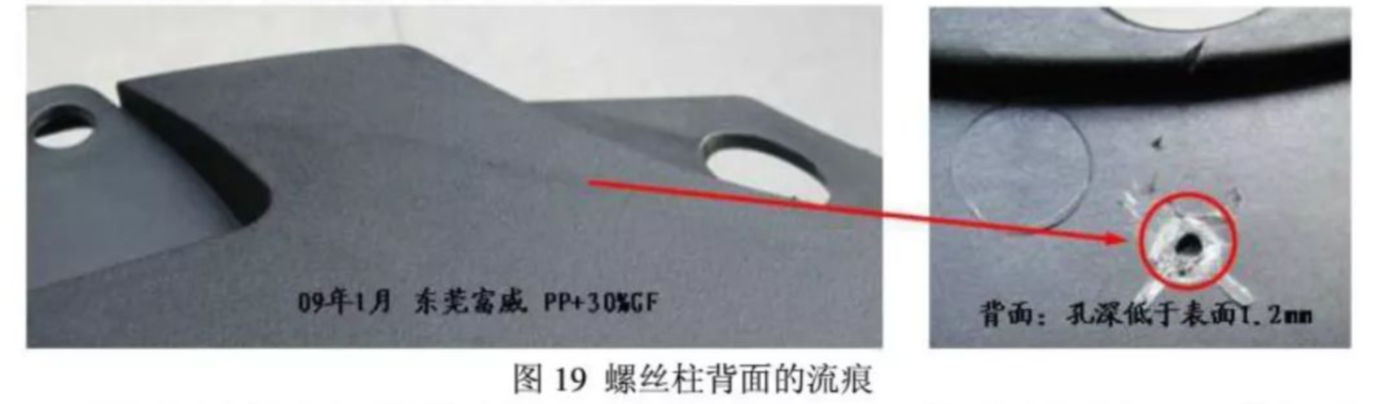

09年1月，在东莞富威，伟创力电子鼓的上鼓面在试料时出现流痕，如图19所示，调节料温、模温、射速、保压均无改善。
剖开螺丝柱发现销伸入表面约1.2mm，占制件平均壁厚（3.0mm）的40%，熔体通过该处时，由于通道突然变窄，料流变得紊乱，使得流动下游出现流痕。
7.1 司筒内针过长导致发白
图19螺丝柱背面的流痕类似的案例还有螺丝柱背后出现发白现象。

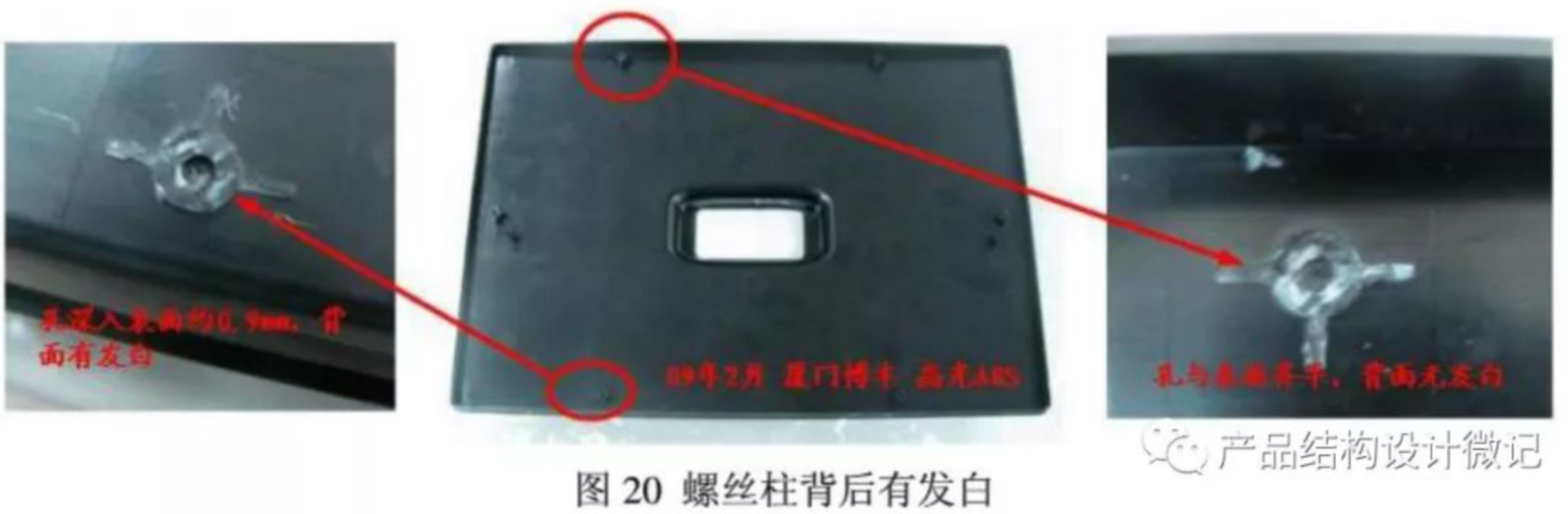

09年2月，厦门博丰的高光ABS制件在部分螺丝柱背后有发白，调整成型工艺没有效果，破坏螺丝柱发现，发白地方对应的螺丝柱的销伸入制件表面，导致熔体通过该处时剪切过强，导致表面发白；而没有发白的地方，孔与表面齐平，如图20所示。
