雕刻功能

焦距设置

功能简介

mCreate 具备自动对焦的功能，将物体放置在打印平台上，选择文件并点击对焦，激光头会自动向下探测物体表面的高度，然后抬升至设定的焦距距离。焦距设置便是调整这个抬升距离，使雕刻效果更精细的过程。

操作说明

在【设置】中，点击“焦距设置”，根据屏幕指示放置一张白纸在打印平台中央，点击确定即可进行焦距设置。mCreate 将以 5 种不同的焦距雕刻 5 个数字，通过观察数字的雕刻效果，在屏幕上点击雕刻效果最精细的数字，便可以将焦距设置为对应数字的焦距值，获得相应的雕刻效果。

激光雕刻

1.处理雕刻文件

1.1 打开软件 Laserbox for mCreate，点击左上方”菜单 -> 导入”或将图像文件直接拖拽到画布中以导入图像文件。

1.2 在界面右侧调整雕刻相关参数或选择图像滤镜。


1.3 点击“菜单 -> 导出”，将图像保存为后缀是“lbx”的雕刻文件并复制到 U 盘中。

2.连接电源、开机

3.开始雕刻

3.1 将 U 盘插入 mCreate 的 USB 接口。

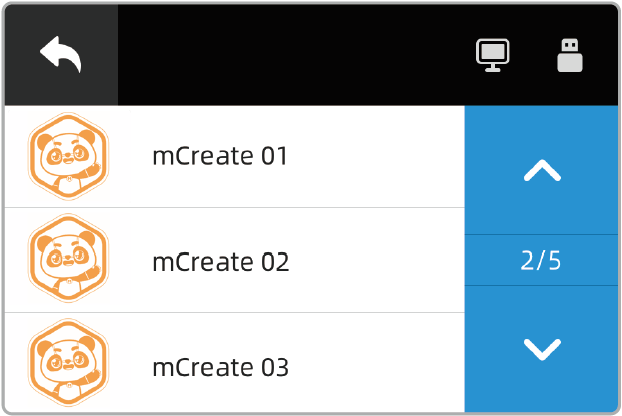

3.2 选择文件。在操作界面点击“雕刻”，选择需要雕刻的文件。当文件较多时，点击右侧箭头进行翻页。


3.3 对焦。选择文件后，界面将显示该文件的详情信息，包括文件名、雕刻图像以及预计工作时间。在开始雕刻前，请将被雕刻物体放置在平台中央位置，然后点击“对焦”。


3.4 雕刻准备。开始雕刻前，mCreate 将自动进行一些准备工作：

1. 复位激光头
2. 自动对焦

3.5 定点、走边框。通过定点、走边框，可以确定雕刻图像在被雕刻物体上的位置：

• 方向键——移动激光的位置
• 定 点——指示激光当前位置，以该位置作为走边框的起始位置；
• 走边框——指示当前文件的雕刻范围。

确定雕刻位置、范围后，点击“开始”，即可开始雕刻任务。


3.6 雕刻中。在雕刻过程中可以选择暂停或取消当前任务：

• 暂停任务——点击“暂停”，任务暂停后激光头在当前位置停止移动和出光，可以随时恢复任务；
• 取消任务——点击“返回”，即可取消任务

4.雕刻完成

雕刻完成后，mCreate 会自动进行激光头的复位，请在其复位完成后再取下雕刻成品，切勿触碰正在移动的机械结构。
