Exporter交付

kube-state-metric

#作用
收集k8s基础状态信息。

#镜像交付
docker pull quay.io/coreos/kube-state-metrics:v1.5.0
docker tag 91599517197a harbor.od.com/public/kube-state-metrics:v1.5.0
docker push harbor.od.com/public/kube-state-metrics:v1.5.0

#资源清单
https://gitee.com/crabluo/K8sFiles/tree/master/monitor/kube-state-metrics

#资源应用
kubectl apply -f .

#服务验证
# kubectl get pods -A -o wide|grep state-metrics
kube-system kube-state-metrics-b86644fd8-gqj8q 1/1 Running 0 27s 10.244.5.185 node2

通过Pod对应的ClusterIP查看状态
# curl 10.244.5.185:8080/healthz
ok

node-exporter

#作用
收集运算节点的资源信息。

#镜像交付
docker pull prom/node-exporter:v0.15.0
docker tag 12d51ffa2b22 harbor.od.com/publich/node-exporter:v0.15.0
docker push harbor.od.com/publich/node-exporter:v0.15.0

#资源清单
https://gitee.com/crabluo/K8sFiles/tree/master/monitor/node-exporter

#资源应用
kubectl apply -f .

#服务验证
#在node节点上查看，能看到一大串数据信息
# curl localhost:9100/metrics

cadvisor

#作用
收集容器消耗的系统资源。

#镜像交付
docker pull google/cadvisor:v0.28.3
docker tag 75f88e3ec333 harbor.od.com/public/cadvisor:v0.28.3
docker push harbor.od.com/public/cadvisor:v0.28.3

#资源清单
https://gitee.com/crabluo/K8sFiles/tree/master/monitor/cadvisor

#内容说明
集群中master节点默认有污点信息，cadvisor要运行在master节点上收集信息，要添加容忍度

#资源应用
kubectl apply -f .

#服务验证

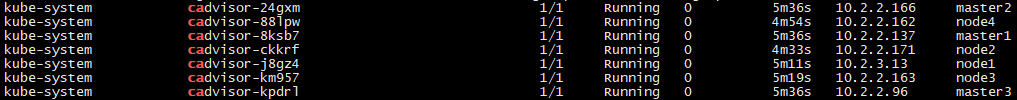

]# kubectl get pods -A -o wide|grep ca

blackbox-exporter

#作用
探明业务容器是否存活。

#镜像交付
docker pull prom/node-exporter:v0.15.0
docker tag 81b70b6158be harbor.od.com/public/blackbox-exporter:v0.15.1
docker push harbor.od.com/public/blackbox-exporter:v0.15.1

#资源清单
https://gitee.com/crabluo/K8sFiles/tree/master/monitor/blackbox-exporter

#资源应用
kubectl apply -f .

#服务验证
#地址解析
服务对应解析域名：http://blackbox.od.com/
域名具体配置方式请参考：https://www.yuque.com/crabluo/k8s/zdl28a#ouF85

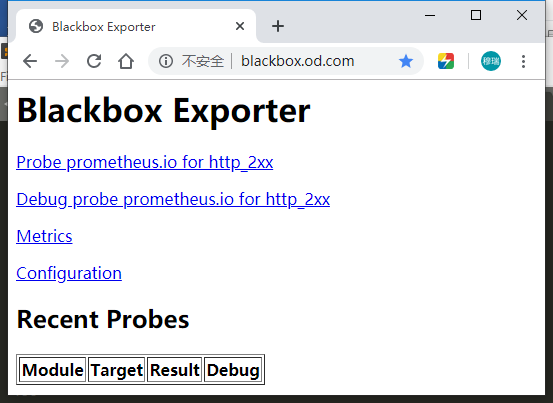

页面效果

Prometheus交付

依赖NFS环境实现

因deployment资源中所使用的存储为NFS，故需要配置NFS环境。
具体部署及使用请参考：https://www.cnblogs.com/kazihuo/p/13130120.html

此文环境NFS Server部署在 master3上！

证书及配置文件准备

文件地址：https://gitee.com/crabluo/K8sFiles/tree/master/monitor/prometheus/nfs-etc-data

因etcd数据采集涉及到证书认证，所以事先将证书及其配置文件拷贝至nfs存储目录。

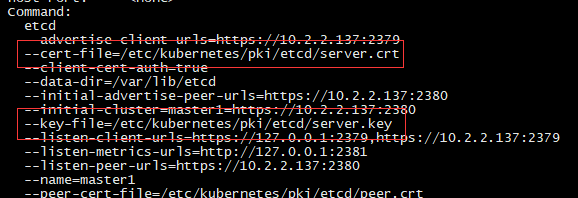

查看etcd所使用到的证书
]# kubectl get pods -A|grep etcd
]# kubectl describe pods etcd-master1 -n kube-system

]# curl https://localhost:2379/metrics -k —cert /etc/kubernetes/pki/etcd/server.crt —key /etc/kubernetes/pki/etcd/server.key
]# rsync -avr /etc/kubernetes/pki/etcd/server.* /data/nfs-volume/prometheus/etc/

证书加权限，不然后续启动服务时服务没有权限读取证书会报错
[root@master3 /data/nfs-volume/prometheus/etc]# chmod 777 server*
[root@master3 /data/nfs-volume/prometheus/etc]# ls
prometheus.yml rules.yml server.crt server.key

资源文件及应用

文件地址
https://gitee.com/crabluo/K8sFiles/tree/master/monitor/prometheus
#镜像修改
prom/prometheus:v2.14.0
#文件应用
kubectl apply -f .

效果查看

地址解析
服务对应解析域名：prometheus.od.com
域名具体配置方式请参考：https://www.yuque.com/crabluo/k8s/zdl28a#ouF85

页面查看

监控类目配置

监控配置说明

#Prometheus配置文件
https://gitee.com/crabluo/K8sFiles/raw/master/monitor/prometheus/nfs-etc-data/prometheus.yml

#说明
Prometheus服务要监控指定Pod，可在其deploy.yaml中添加annotations注解信息，同时在Prometheus的配置文件中添加对应的规则发现，即可获取相关监控信息。
上述配置文件已添加本章监控类目的相关规则信息，下文将针对annotations注解信息和规则信息的对应关系进行说明。

traefik服务接入监控

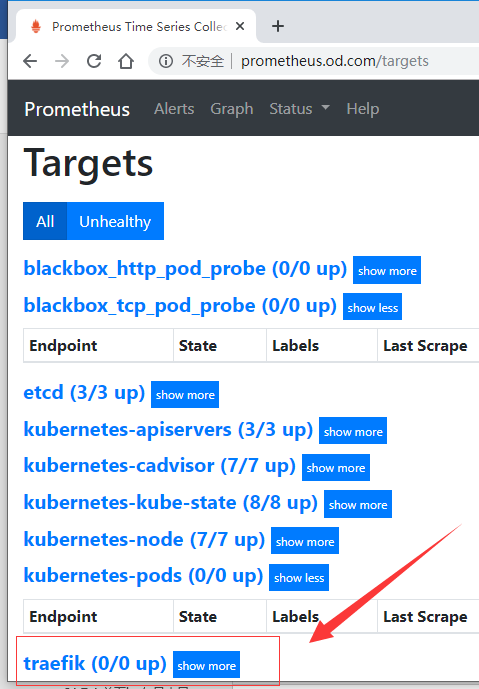

因为Prometheus配置文件中配置了traefik的监控项，故默认有traefik监控项

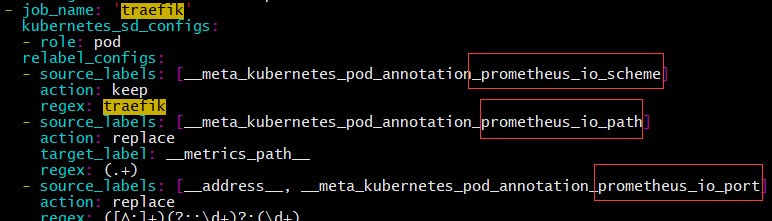

#Prometheus配置文件对应的traefik配置

#traefik Pod对应的deploy.yaml文件中添加对应的注解

"annotations": {
  "prometheus_io_scheme": "traefik",
  "prometheus_io_path": "/metrics",
  "prometheus_io_port": "8080"
}

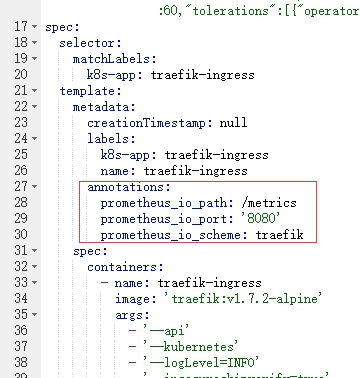

具体添加的位置请看下图

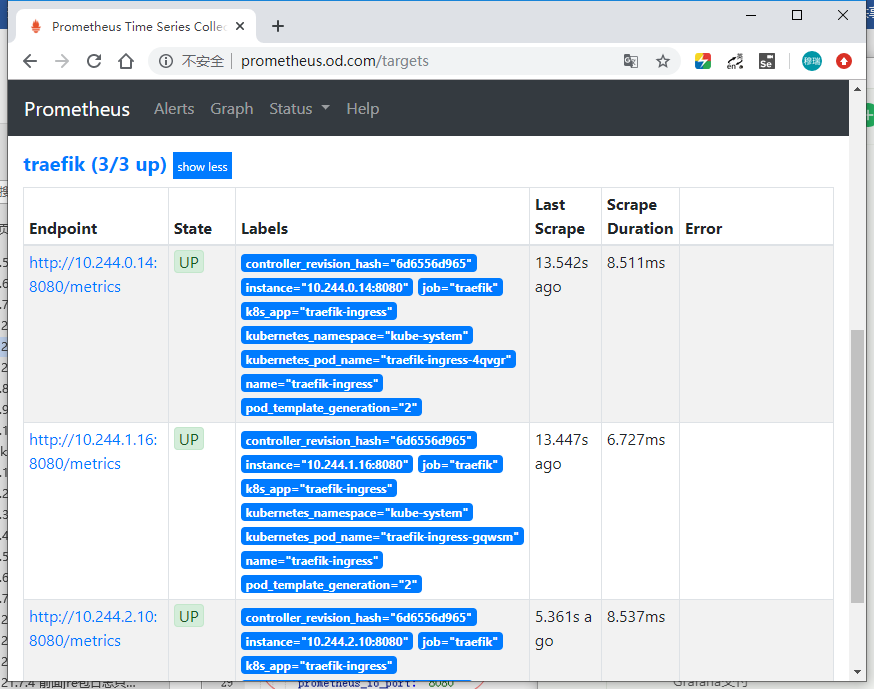

#更新deploy.yaml后，pod自动重建，查看监控，traefik监控项已匹配到数据点

dubbo-service服务接入监控

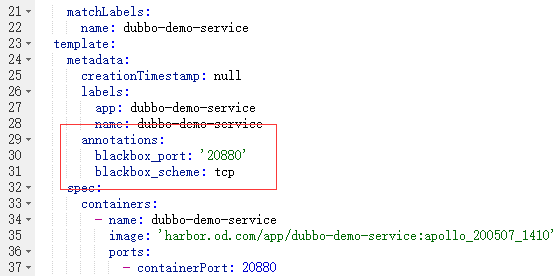

dubbo-service是tcp类型，故添加如下注释
tcp

"annotations": {
  "blackbox_port": "20880",
  "blackbox_scheme": "tcp"
}

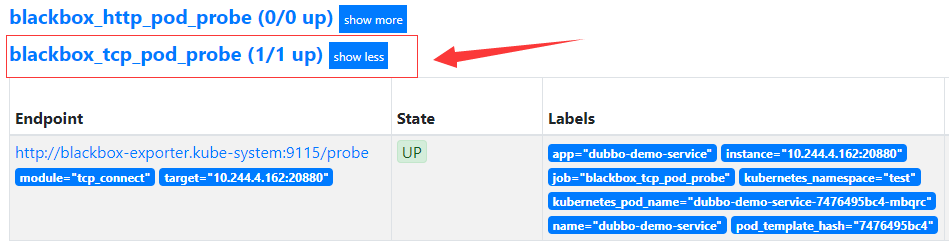

#监控匹配到数据

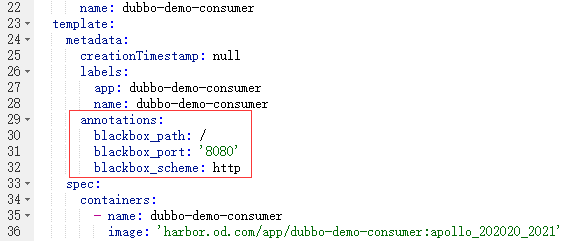

dubbo-consumer服务接入监控

dubbo-service是http类型，故添加如下注释
http

"annotations": {
  "blackbox_path": "/",
  "blackbox_port": "8080",
  "blackbox_scheme": "http"
}

#监控匹配到数据

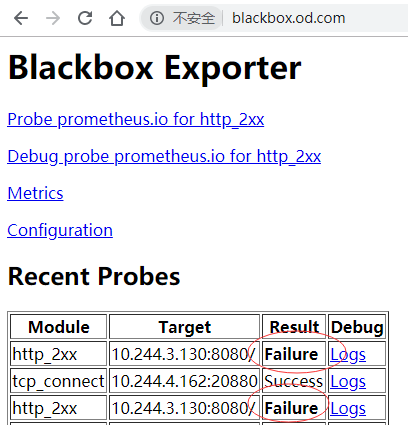

#blackbox监控数据

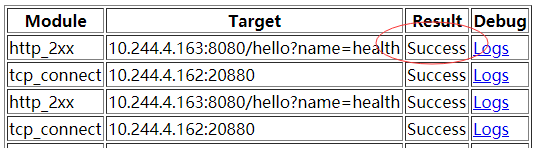

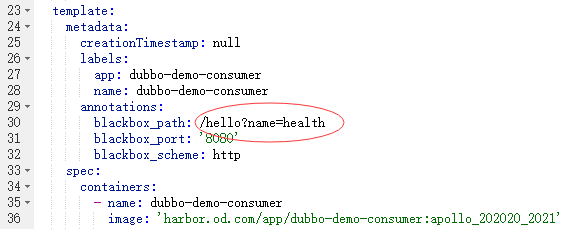

#有Failure，是因为http接口探测失败，传入相应参数探测即可

#Pod更新后重启

jvm信息接入监控

可用于后续Grafana的JMX面板信息展示。

jvm

"annotations": {
 "prometheus_io_scrape": "true",
 "prometheus_io_port": "12346",
 "prometheus_io_path": "/"
}

添加了注解后，JMX对应的面板才能匹配到数据并进行采集

Grafana交付

镜像准备

]# docker pull grafana/grafana:5.4.2
]# docker tag 6f18ddf9e552 harbor.od.com/infra/grafana:5.4.2
]# docker push 6f18ddf9e552 harbor.od.com/infra/grafana:5.4.2

NFS环境

略。

资源地址

https://gitee.com/crabluo/K8sFiles/tree/master/monitor/grafana

资源应用

kubeclt apply -f .

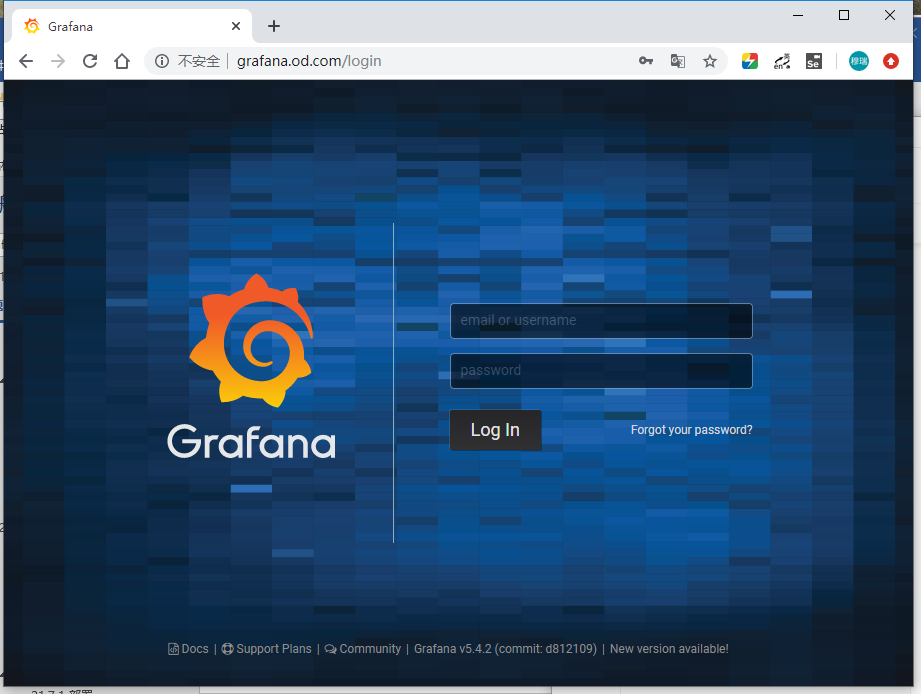

页面效果

地址解析
服务对应解析域名：grafana.od.com
域名具体配置方式请参考：https://www.yuque.com/crabluo/k8s/zdl28a#ouF85

页面效果

插件安装

因涉及到Kubernetes的相关信息展示，故需要安装相关插件。此处介绍2种安装插件姿势。
说明：安装完后，可能需要重启pod后生效。

#方式一
直接进入到grafana对应的pod里，进行命令安装
grafana-cli plugins install grafana-kubernetes-app
grafana-cli plugins install grafana-clock-panel
grafana-cli plugins install grafana-piechart-panel
grafana-cli plugins install briangann-gauge-panel
grafana-cli plugins install natel-discrete-panel

#方式二
进入到pod使用的nfs目录下，下载插件
]# /data/nfs-volume/grafana/plugins
]# wget
]# unzip

页面配置

默认登陆信息

admin/admin

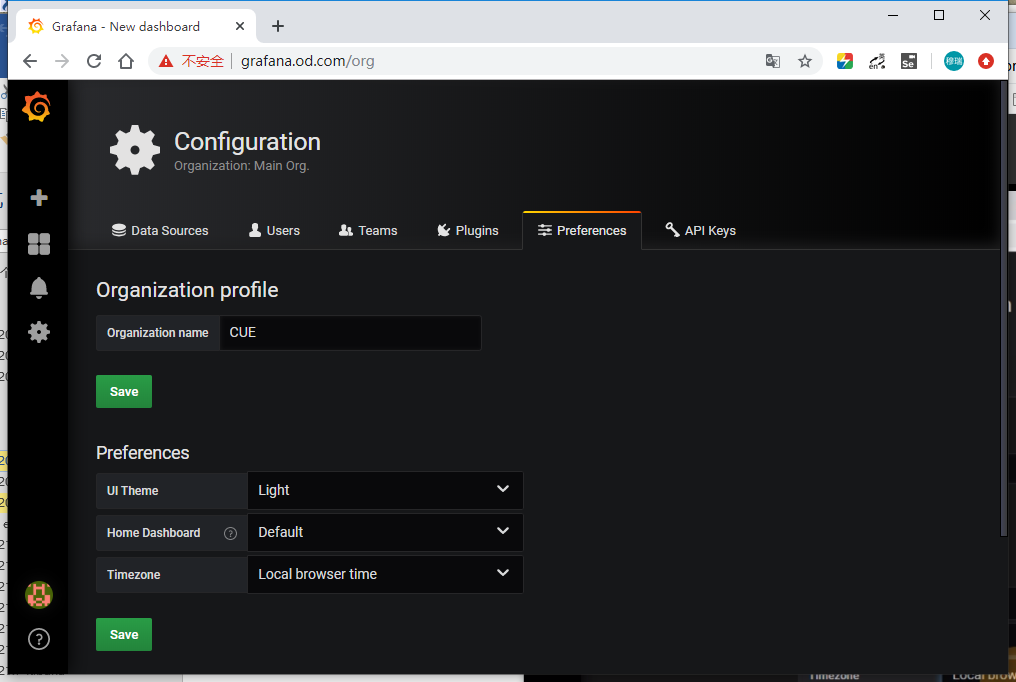

个性化设置

添加数据源

Configuration > Data Sources > Add data source > Prometheus
说明：集群访问的证书文件，用集群配置文件中的证书信息(~/.kube/config)即可，其中属性certificate-authority-data、client-certificate-data、client-key-data就对应这 CA 证书、Client 证书、Client 私钥，不过 config 文件里面的内容是base64编码过后的，所以我们这里填写的时候要做base64解码。
解析地址：https://base64.supfree.net/
解析方式：将文件中对应的信息copy至解析地址进行BASE64解码即可。

通过解析链接可进行相应解析操作，此处再讲解下命令行操作。
[root@master1 ~]# cat /root/.kube/config |grep ‘certificate-authority-data’

    certificate-authority-data: LS0tLS1CRUdJTiBDRVJUSUZJQ0FURS0tLS0tCk1JSUN5RENDQWJDZ0F3SUJBZ0lCQURBTkJna3Foa2lHOXcwQkFRc0ZBREFWTVJNd0VRWURWUVFERXdwcmRXSmwKY201bGRHVnpNQjRYRFRJd01EUXdNVEEzTkRJek9Gb1hEVE13TURNek1EQTNOREl6T0Zvd0ZURVRNQkVHQTFVRQpBeE1LYTNWaVpYSnVaWFJsY3pDQ0FTSXdEUVlKS29aSWh2Y05BUUVCQlFBRGdnRVBBRENDQVFvQ2dnRUJBTG80CkxTVTVVN2FscUUxdDJBbzkzTDcxWTZxcFNHQ3RGOTV4MmxxYnRwejlPd1A3ZHVGa3h6QmpmSGhvSlNOd3NMNlEKd2Y5NzJjUVVSUFpNUDgwakNFblhiTkZqVndPMHVQMDZjQlllQ2NwQlQ4QnVyOUFRSW1LYk9SWEJZSldTRjFSRApHVzVid3A5N2JEUHdyNnh3U0FucjB0bEpuSjdlSWdaNkZRZmF4UE5tL25rQjJTSHl3WVVkaDIrNVNEaGZLQ1dVCllRNWxHbVZneCtLLzlodkl3OEFyQVIzSzBRNUg5ZGF0MjA4YVNZN3hCMkJJYzlDVjkrSDRyb0YvOTBWU3dZYkMKZ3hibVNxRm56Z0c1ZVBtWjVKT2pGbllTR24ySHpEZGxPVFdnY290Zkx0cnNWSUlLY3FFdzZ1Wkc0NFJ6RXBaSgpiVGR0WDUvdlcvQkpVejhodmxzQ0F3RUFBYU1qTUNFd0RnWURWUjBQQVFIL0JBUURBZ0trTUE4R0ExVWRFd0VCCi93UUZNQU1CQWY4d0RRWUpLb1pJaHZjTkFRRUxCUUFEZ2dFQkFKQWc5bUswQzgrTHo0MHZzRHBPN21oRWRkODIKMHcxODRVL2Y1Z3pYNEtIVzFhVXV2MXhTL1dsNnpCY2JOY0RZQ3Z0eHlHY1ZZcnhRQitoT3NOVTFhbzEyYThzQwovN1VadjROUnlKN3I1czdqek43ODNST21NYzJzbUVDTCtja0k4ei9aMWw4eFJCSk5LTExPa1Jta3cwWVYzNStaClppQTRRTE5acU1hOTNTUFhzNXorZld6UHNxNE5XR2tvUzYyVDNRTlVqcitsdEpKM2Nmd0M3R2JnZ2JkVCttWE8KclVQVHhCL2ZHd0REVXdJb1BXOHZBL1J5T0NSUTBBTFB4MTBaNFFBTWtNaDUydndkMGxod2VVWkREUWJ2UEFkQgovbmt2S0NGcTBnRnF0emVXK1JCTEhHSTM0a2FjTlhjY3c1WlpuVHBKMjN1NHhHUW9VeGl6Vy9TUWs1RT0KLS0tLS1FTkQgQ0VSVElGSUNBVEUtLS0tLQo=

[root@master1~]# a=LS0tLS1CRUdJTiBDRVJUSUZJQ0FURS0tLS0tCk1JSUN5RENDQWJDZ0F3SUJBZ0lCQURBTkJna3Foa2lHOXcwQkFRc0ZBREFWTVJNd0VRWURWUVFERXdwcmRXSmwKY201bGRHVnpNQjRYRFRJd01EUXdNVEEzTkRJek9Gb1hEVE13TURNek1EQTNOREl6T0Zvd0ZURVRNQkVHQTFVRQpBeE1LYTNWaVpYSnVaWFJsY3pDQ0FTSXdEUVlKS29aSWh2Y05BUUVCQlFBRGdnRVBBRENDQVFvQ2dnRUJBTG80CkxTVTVVN2FscUUxdDJBbzkzTDcxWTZxcFNHQ3RGOTV4MmxxYnRwejlPd1A3ZHVGa3h6QmpmSGhvSlNOd3NMNlEKd2Y5NzJjUVVSUFpNUDgwakNFblhiTkZqVndPMHVQMDZjQlllQ2NwQlQ4QnVyOUFRSW1LYk9SWEJZSldTRjFSRApHVzVid3A5N2JEUHdyNnh3U0FucjB0bEpuSjdlSWdaNkZRZmF4UE5tL25rQjJTSHl3WVVkaDIrNVNEaGZLQ1dVCllRNWxHbVZneCtLLzlodkl3OEFyQVIzSzBRNUg5ZGF0MjA4YVNZN3hCMkJJYzlDVjkrSDRyb0YvOTBWU3dZYkMKZ3hibVNxRm56Z0c1ZVBtWjVKT2pGbllTR24ySHpEZGxPVFdnY290Zkx0cnNWSUlLY3FFdzZ1Wkc0NFJ6RXBaSgpiVGR0WDUvdlcvQkpVejhodmxzQ0F3RUFBYU1qTUNFd0RnWURWUjBQQVFIL0JBUURBZ0trTUE4R0ExVWRFd0VCCi93UUZNQU1CQWY4d0RRWUpLb1pJaHZjTkFRRUxCUUFEZ2dFQkFKQWc5bUswQzgrTHo0MHZzRHBPN21oRWRkODIKMHcxODRVL2Y1Z3pYNEtIVzFhVXV2MXhTL1dsNnpCY2JOY0RZQ3Z0eHlHY1ZZcnhRQitoT3NOVTFhbzEyYThzQwovN1VadjROUnlKN3I1czdqek43ODNST21NYzJzbUVDTCtja0k4ei9aMWw4eFJCSk5LTExPa1Jta3cwWVYzNStaClppQTRRTE5acU1hOTNTUFhzNXorZld6UHNxNE5XR2tvUzYyVDNRTlVqcitsdEpKM2Nmd0M3R2JnZ2JkVCttWE8KclVQVHhCL2ZHd0REVXdJb1BXOHZBL1J5T0NSUTBBTFB4MTBaNFFBTWtNaDUydndkMGxod2VVWkREUWJ2UEFkQgovbmt2S0NGcTBnRnF0emVXK1JCTEhHSTM0a2FjTlhjY3c1WlpuVHBKMjN1NHhHUW9VeGl6Vy9TUWs1RT0KLS0tLS1FTkQgQ0VSVElGSUNBVEUtLS0tLQo=
[root@master1~]# echo $a | base64 -d

-----BEGIN CERTIFICATE-----
MIICyDCCAbCgAwIBAgIBADANBgkqhkiG9w0BAQsFADAVMRMwEQYDVQQDEwprdWJl
cm5ldGVzMB4XDTIwMDQwMTA3NDIzOFoXDTMwMDMzMDA3NDIzOFowFTETMBEGA1UE
AxMKa3ViZXJuZXRlczCCASIwDQYJKoZIhvcNAQEBBQADggEPADCCAQoCggEBALo4
LSU5U7alqE1t2Ao93L71Y6qpSGCtF95x2lqbtpz9OwP7duFkxzBjfHhoJSNwsL6Q
wf972cQURPZMP80jCEnXbNFjVwO0uP06cBYeCcpBT8Bur9AQImKbORXBYJWSF1RD
GW5bwp97bDPwr6xwSAnr0tlJnJ7eIgZ6FQfaxPNm/nkB2SHywYUdh2+5SDhfKCWU
YQ5lGmVgx+K/9hvIw8ArAR3K0Q5H9dat208aSY7xB2BIc9CV9+H4roF/90VSwYbC
gxbmSqFnzgG5ePmZ5JOjFnYSGn2HzDdlOTWgcotfLtrsVIIKcqEw6uZG44RzEpZJ
bTdtX5/vW/BJUz8hvlsCAwEAAaMjMCEwDgYDVR0PAQH/BAQDAgKkMA8GA1UdEwEB
/wQFMAMBAf8wDQYJKoZIhvcNAQELBQADggEBAJAg9mK0C8+Lz40vsDpO7mhEdd82
0w184U/f5gzX4KHW1aUuv1xS/Wl6zBcbNcDYCvtxyGcVYrxQB+hOsNU1ao12a8sC
/7UZv4NRyJ7r5s7jzN783ROmMc2smECL+ckI8z/Z1l8xRBJNKLLOkRmkw0YV35+Z
ZiA4QLNZqMa93SPXs5z+fWzPsq4NWGkoS62T3QNUjr+ltJJ3cfwC7GbggbdT+mXO
rUPTxB/fGwDDUwIoPW8vA/RyOCRQ0ALPx10Z4QAMkMh52vwd0lhweUZDDQbvPAdB
/nkvKCFq0gFqtzeW+RBLHGI34kacNXccw5ZZnTpJ23u4xGQoUxizW/SQk5E=
-----END CERTIFICATE-----

#Save&Test，表示成功

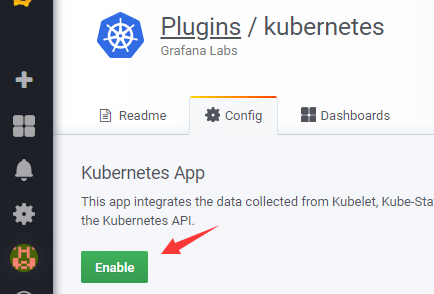

启用Kubernetes插件并设置

Configuration > Plugins > kubernetes > enable

#点击enable后，左栏出现蓝色图标

#点击蓝色图标进行配置

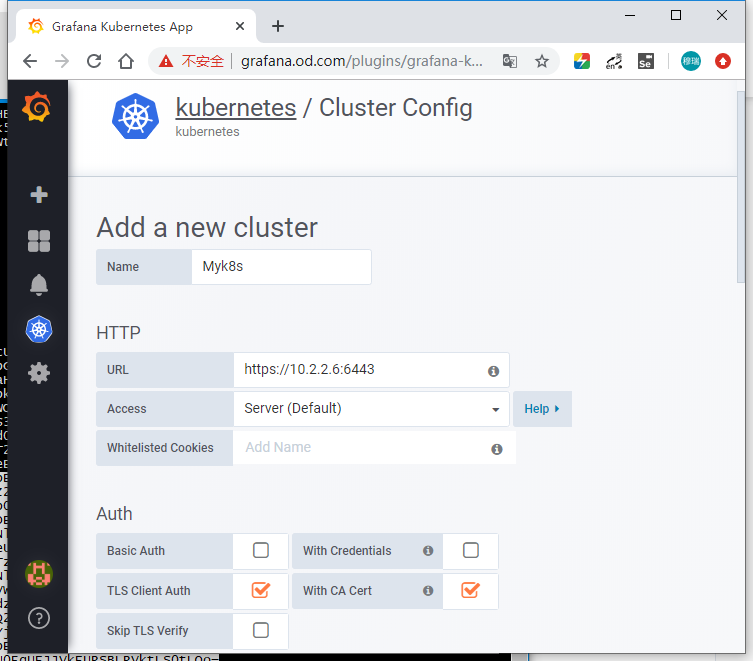

New Cluster


#要验证配置信息是否正常，配置完后依次点击Configuration > Myk8s，拉到底即可进行Test。

自定义面板添加

#说明
插件默认会生成4张数据面板，但因数据采集相关配置信息不对称，故有些数据采集不到，所以此处采用删除默认的4张数面板，添加自定义的面板。

#文件地址
https://gitee.com/crabluo/K8sFiles/tree/master/monitor/grafana/json

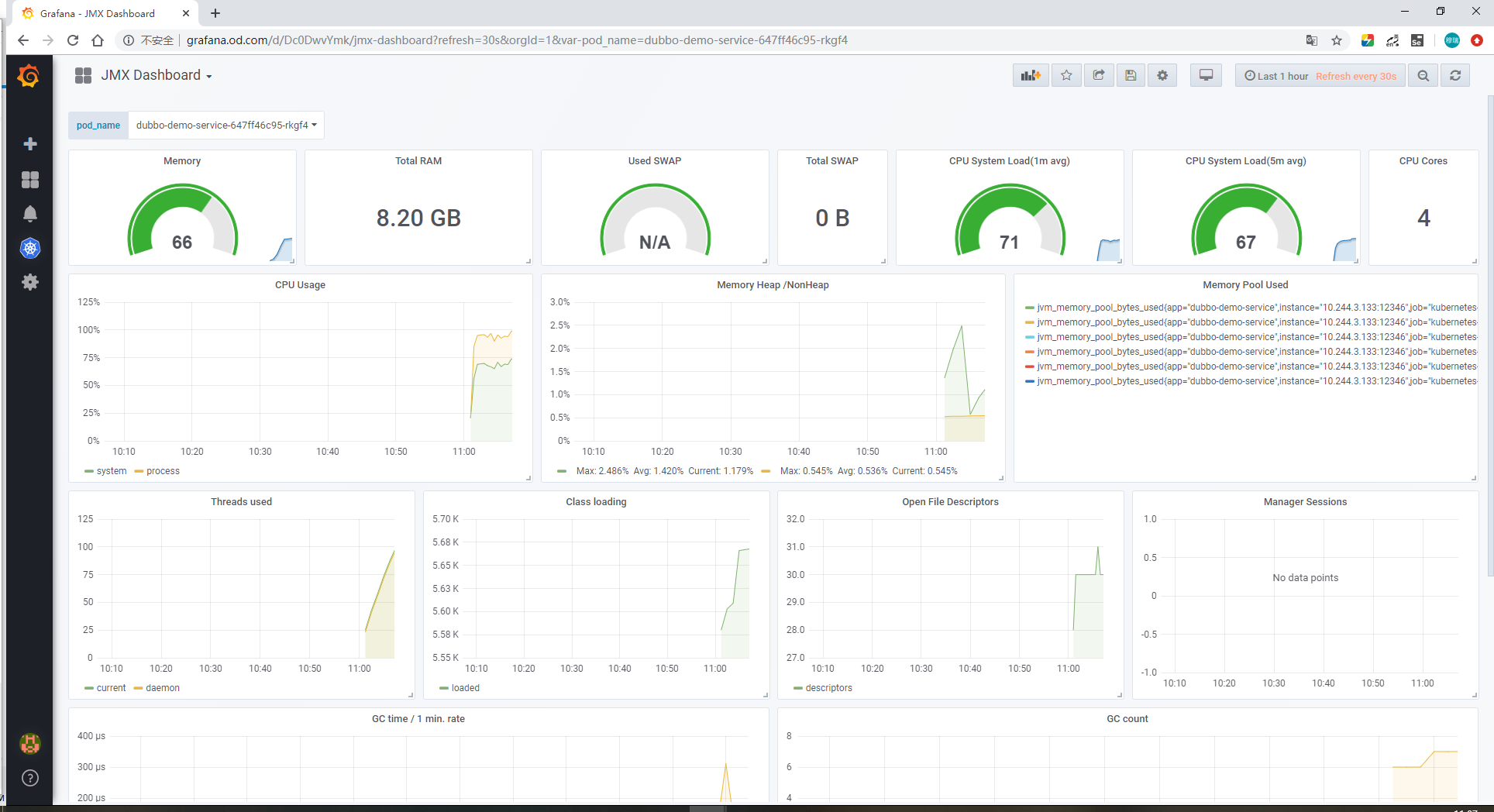

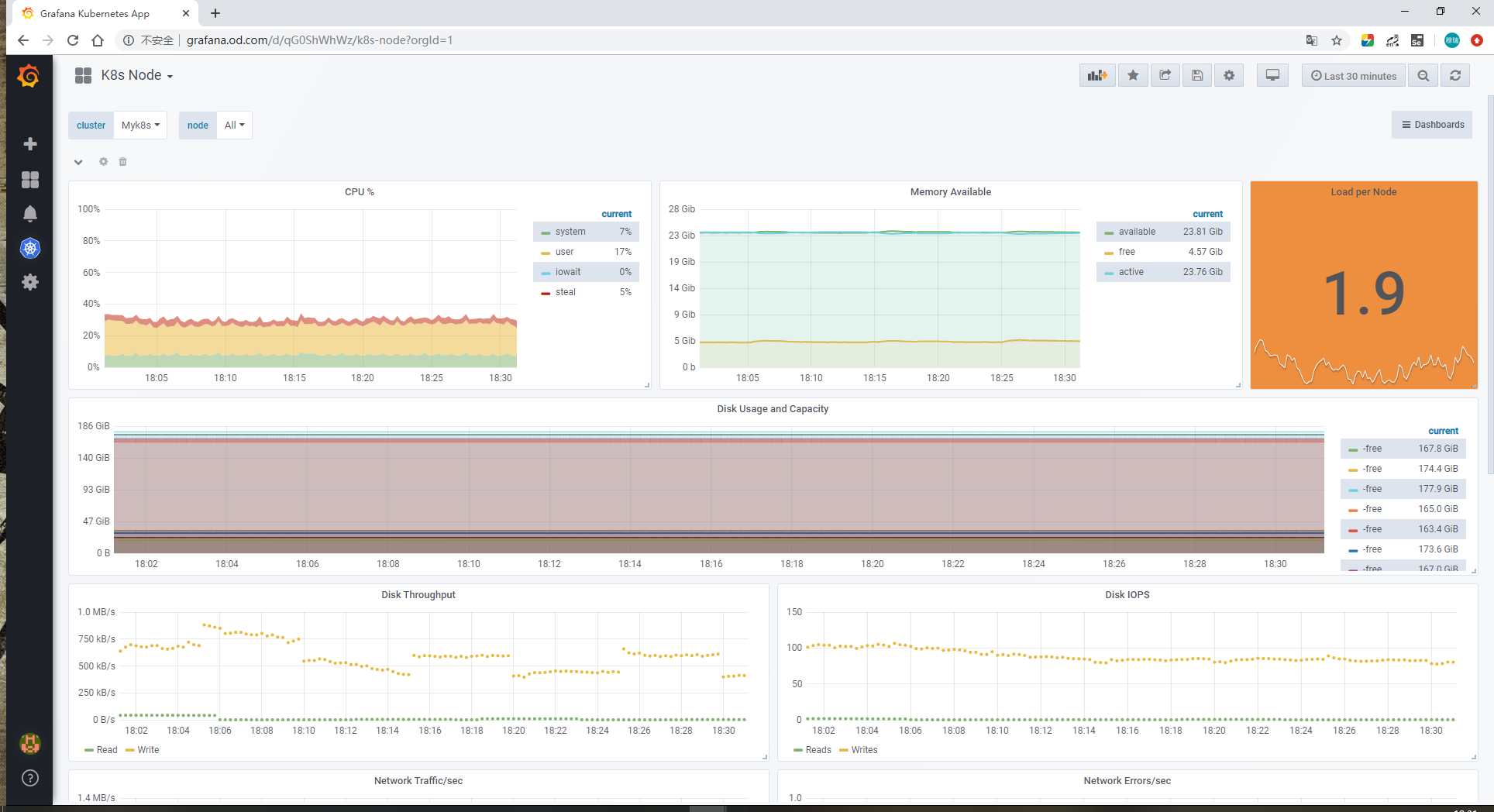

#页面效果
#从多个面板当中选一个进行展示

Alertmanager交付

略
