安装

注意：

通过环境变量设置管理员账户密码
- GF_SECURITY_ADMIN_USER
- GF_SECURITY_ADMIN_PASSWORD
通过设置 securityContext 的方式让 grafana 进程使用 root 启动
数据挂载到本地
配置 ingress 暴露访问入口

说明：
下文操作基于已实现以 nfs 为存储资源的 storage-class 数据存储环境。

$ cat grafana-all.yaml
kind: PersistentVolumeClaim
apiVersion: v1
metadata:
  name: grafana
  namespace: monitor
spec:
  accessModes:
    - ReadWriteOnce
  storageClassName: course-nfs-storage
  resources:
    requests:
      storage: 200Gi
---
apiVersion: apps/v1
kind: Deployment
metadata:
  name: grafana
  namespace: monitor
spec:
  selector:
    matchLabels:
      app: grafana
  template:
    metadata:
      labels:
        app: grafana
    spec:
      volumes:
      - name: storage
        persistentVolumeClaim:
          claimName: grafana
      securityContext:
        runAsUser: 0
      containers:
      - name: grafana
        image: grafana/grafana:7.5.9
        imagePullPolicy: IfNotPresent
        ports:
        - containerPort: 3000
          name: grafana
        env:
        - name: GF_SECURITY_ADMIN_USER
          value: admin
        - name: GF_SECURITY_ADMIN_PASSWORD
          value: admin
        readinessProbe:
          failureThreshold: 10
          httpGet:
            path: /api/health
            port: 3000
            scheme: HTTP
          initialDelaySeconds: 60
          periodSeconds: 10
          successThreshold: 1
          timeoutSeconds: 30
        livenessProbe:
          failureThreshold: 3
          httpGet:
            path: /api/health
            port: 3000
            scheme: HTTP
          periodSeconds: 10
          successThreshold: 1
          timeoutSeconds: 1
        resources:
          limits:
            cpu: 150m
            memory: 512Mi
          requests:
            cpu: 150m
            memory: 512Mi
        volumeMounts:
        - mountPath: /var/lib/grafana
          name: storage
---
apiVersion: v1
kind: Service
metadata:
  name: grafana
  namespace: monitor
spec:
  type: ClusterIP
  ports:
    - port: 3000
  selector:
    app: grafana
---
apiVersion: networking.k8s.io/v1
kind: Ingress
metadata:
  name: grafana
  namespace: monitor
spec:
  rules:
  - host: grafana.crab.com
    http:
      paths:
      - path: /
        pathType: Prefix
        backend:
          service:
            name: grafana
            port:
              number: 3000

$ kubectl apply -f grafana-all.yaml

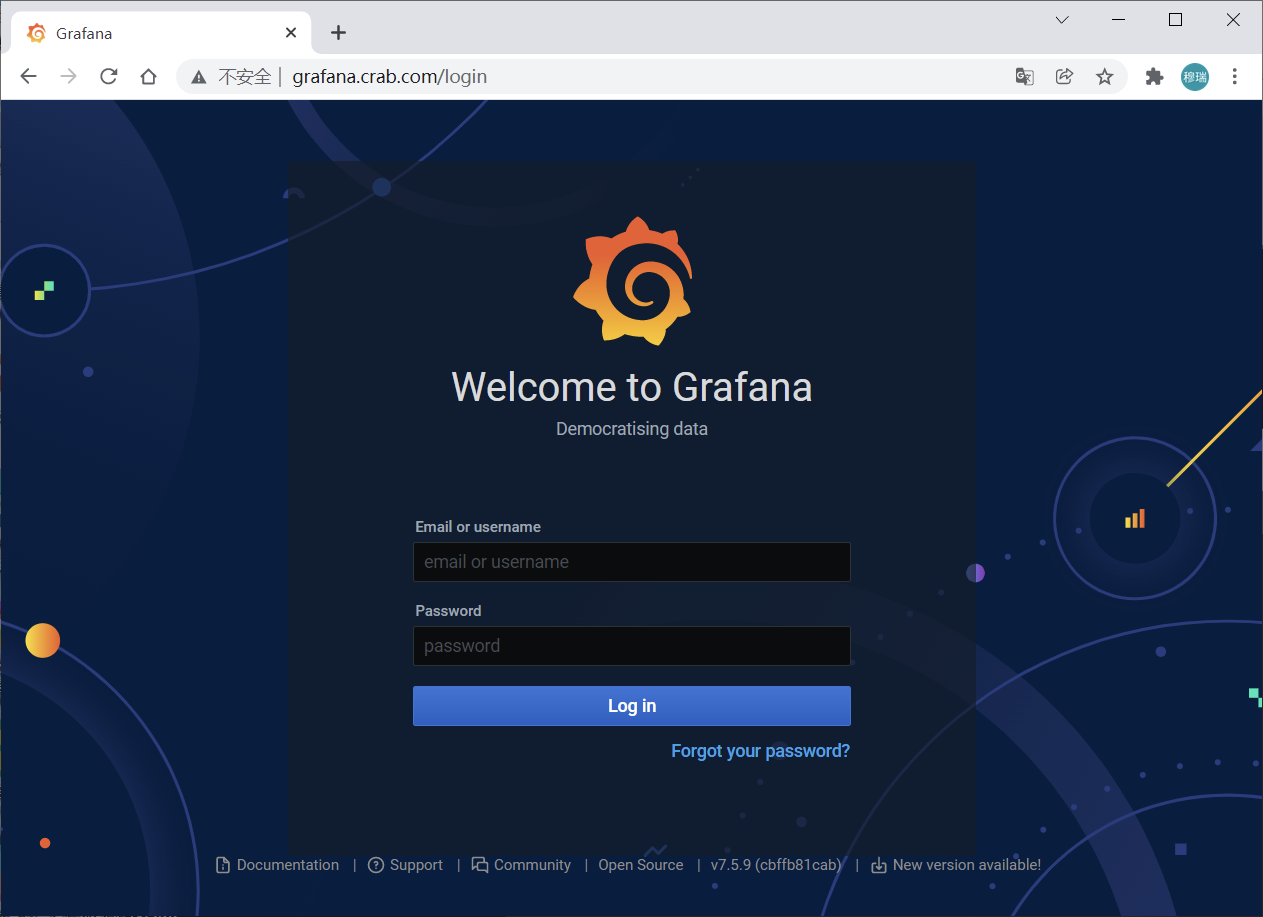

admin

配置

添加数据源

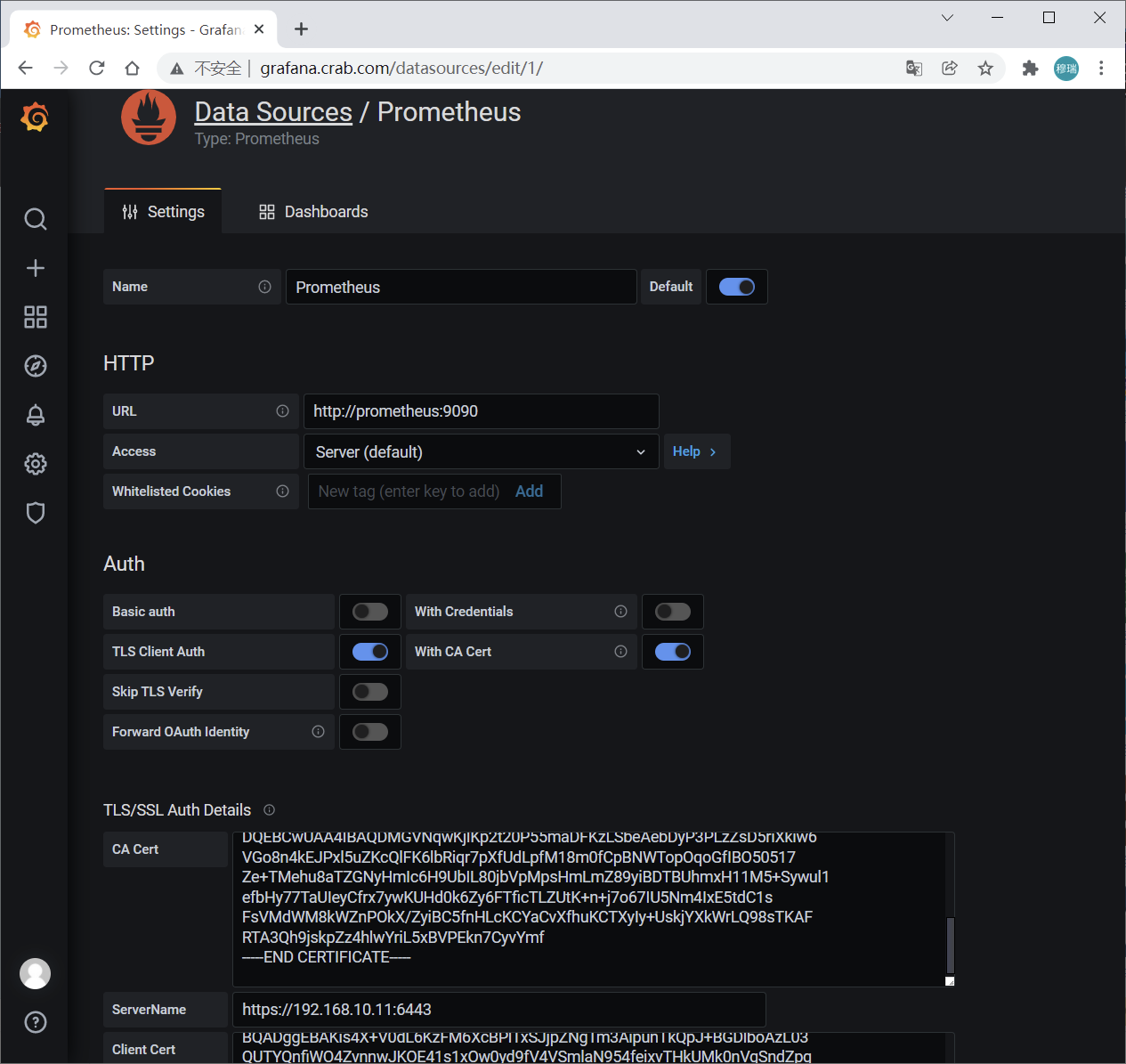

Grafana 页面操作，依次点击 Configuration > Data Sources > Add data source > Prometheus

证书配置用集群的证书信息(~/.kube/config)内容，certificate-authority-data、client-certificate-data、client-key-data 分别对应 CA 证书、Client 证书、Client 私钥。

config 文件里内容是 base64 编码过后的，所以填写前要做 base64 解码。

解析工具：https://base64.supfree.net/

命令方式解码

[root@master ~]# cat /root/.kube/config |grep 'certificate-authority-data'
certificate-authority-data: LS0tLS1CRUdJTiBDRVJUSUZJQ0FURS0tLS0tCk1JSUN5RENDQWJDZ0F3SUJBZ0lCQURBTkJna3Foa2lHOXcwQkFRc0ZBREFWTVJNd0VRWURWUVFERXdwcmRXSmwKY201bGRHVnpNQjRYRFRJd01EUXdNVEEzTkRJek9Gb1hEVE13TURNek1EQTNOREl6T0Zvd0ZURVRNQkVHQTFVRQpBeE1LYTNWaVpYSnVaWFJsY3pDQ0FTSXdEUVlKS29aSWh2Y05BUUVCQlFBRGdnRVBBRENDQVFvQ2dnRUJBTG80CkxTVTVVN2FscUUxdDJBbzkzTDcxWTZxcFNHQ3RGOTV4MmxxYnRwejlPd1A3ZHVGa3h6QmpmSGhvSlNOd3NMNlEKd2Y5NzJjUVVSUFpNUDgwakNFblhiTkZqVndPMHVQMDZjQlllQ2NwQlQ4QnVyOUFRSW1LYk9SWEJZSldTRjFSRApHVzVid3A5N2JEUHdyNnh3U0FucjB0bEpuSjdlSWdaNkZRZmF4UE5tL25rQjJTSHl3WVVkaDIrNVNEaGZLQ1dVCllRNWxHbVZneCtLLzlodkl3OEFyQVIzSzBRNUg5ZGF0MjA4YVNZN3hCMkJJYzlDVjkrSDRyb0YvOTBWU3dZYkMKZ3hibVNxRm56Z0c1ZVBtWjVKT2pGbllTR24ySHpEZGxPVFdnY290Zkx0cnNWSUlLY3FFdzZ1Wkc0NFJ6RXBaSgpiVGR0WDUvdlcvQkpVejhodmxzQ0F3RUFBYU1qTUNFd0RnWURWUjBQQVFIL0JBUURBZ0trTUE4R0ExVWRFd0VCCi93UUZNQU1CQWY4d0RRWUpLb1pJaHZjTkFRRUxCUUFEZ2dFQkFKQWc5bUswQzgrTHo0MHZzRHBPN21oRWRkODIKMHcxODRVL2Y1Z3pYNEtIVzFhVXV2MXhTL1dsNnpCY2JOY0RZQ3Z0eHlHY1ZZcnhRQitoT3NOVTFhbzEyYThzQwovN1VadjROUnlKN3I1czdqek43ODNST21NYzJzbUVDTCtja0k4ei9aMWw4eFJCSk5LTExPa1Jta3cwWVYzNStaClppQTRRTE5acU1hOTNTUFhzNXorZld6UHNxNE5XR2tvUzYyVDNRTlVqcitsdEpKM2Nmd0M3R2JnZ2JkVCttWE8KclVQVHhCL2ZHd0REVXdJb1BXOHZBL1J5T0NSUTBBTFB4MTBaNFFBTWtNaDUydndkMGxod2VVWkREUWJ2UEFkQgovbmt2S0NGcTBnRnF0emVXK1JCTEhHSTM0a2FjTlhjY3c1WlpuVHBKMjN1NHhHUW9VeGl6Vy9TUWs1RT0KLS0tLS1FTkQgQ0VSVElGSUNBVEUtLS0tLQo=

[root@master~]# a=LS0tLS1CRUdJTiBDRVJUSUZJQ0FURS0tLS0tCk1JSUN5RENDQWJDZ0F3SUJBZ0lCQURBTkJna3Foa2lHOXcwQkFRc0ZBREFWTVJNd0VRWURWUVFERXdwcmRXSmwKY201bGRHVnpNQjRYRFRJd01EUXdNVEEzTkRJek9Gb1hEVE13TURNek1EQTNOREl6T0Zvd0ZURVRNQkVHQTFVRQpBeE1LYTNWaVpYSnVaWFJsY3pDQ0FTSXdEUVlKS29aSWh2Y05BUUVCQlFBRGdnRVBBRENDQVFvQ2dnRUJBTG80CkxTVTVVN2FscUUxdDJBbzkzTDcxWTZxcFNHQ3RGOTV4MmxxYnRwejlPd1A3ZHVGa3h6QmpmSGhvSlNOd3NMNlEKd2Y5NzJjUVVSUFpNUDgwakNFblhiTkZqVndPMHVQMDZjQlllQ2NwQlQ4QnVyOUFRSW1LYk9SWEJZSldTRjFSRApHVzVid3A5N2JEUHdyNnh3U0FucjB0bEpuSjdlSWdaNkZRZmF4UE5tL25rQjJTSHl3WVVkaDIrNVNEaGZLQ1dVCllRNWxHbVZneCtLLzlodkl3OEFyQVIzSzBRNUg5ZGF0MjA4YVNZN3hCMkJJYzlDVjkrSDRyb0YvOTBWU3dZYkMKZ3hibVNxRm56Z0c1ZVBtWjVKT2pGbllTR24ySHpEZGxPVFdnY290Zkx0cnNWSUlLY3FFdzZ1Wkc0NFJ6RXBaSgpiVGR0WDUvdlcvQkpVejhodmxzQ0F3RUFBYU1qTUNFd0RnWURWUjBQQVFIL0JBUURBZ0trTUE4R0ExVWRFd0VCCi93UUZNQU1CQWY4d0RRWUpLb1pJaHZjTkFRRUxCUUFEZ2dFQkFKQWc5bUswQzgrTHo0MHZzRHBPN21oRWRkODIKMHcxODRVL2Y1Z3pYNEtIVzFhVXV2MXhTL1dsNnpCY2JOY0RZQ3Z0eHlHY1ZZcnhRQitoT3NOVTFhbzEyYThzQwovN1VadjROUnlKN3I1czdqek43ODNST21NYzJzbUVDTCtja0k4ei9aMWw4eFJCSk5LTExPa1Jta3cwWVYzNStaClppQTRRTE5acU1hOTNTUFhzNXorZld6UHNxNE5XR2tvUzYyVDNRTlVqcitsdEpKM2Nmd0M3R2JnZ2JkVCttWE8KclVQVHhCL2ZHd0REVXdJb1BXOHZBL1J5T0NSUTBBTFB4MTBaNFFBTWtNaDUydndkMGxod2VVWkREUWJ2UEFkQgovbmt2S0NGcTBnRnF0emVXK1JCTEhHSTM0a2FjTlhjY3c1WlpuVHBKMjN1NHhHUW9VeGl6Vy9TUWs1RT0KLS0tLS1FTkQgQ0VSVElGSUNBVEUtLS0tLQo=

[root@master~]# echo $a | base64 -d
-----BEGIN CERTIFICATE-----
MIICyDCCAbCgAwIBAgIBADANBgkqhkiG9w0BAQsFADAVMRMwEQYDVQQDEwprdWJl
cm5ldGVzMB4XDTIwMDQwMTA3NDIzOFoXDTMwMDMzMDA3NDIzOFowFTETMBEGA1UE
AxMKa3ViZXJuZXRlczCCASIwDQYJKoZIhvcNAQEBBQADggEPADCCAQoCggEBALo4
LSU5U7alqE1t2Ao93L71Y6qpSGCtF95x2lqbtpz9OwP7duFkxzBjfHhoJSNwsL6Q
wf972cQURPZMP80jCEnXbNFjVwO0uP06cBYeCcpBT8Bur9AQImKbORXBYJWSF1RD
GW5bwp97bDPwr6xwSAnr0tlJnJ7eIgZ6FQfaxPNm/nkB2SHywYUdh2+5SDhfKCWU
YQ5lGmVgx+K/9hvIw8ArAR3K0Q5H9dat208aSY7xB2BIc9CV9+H4roF/90VSwYbC
gxbmSqFnzgG5ePmZ5JOjFnYSGn2HzDdlOTWgcotfLtrsVIIKcqEw6uZG44RzEpZJ
bTdtX5/vW/BJUz8hvlsCAwEAAaMjMCEwDgYDVR0PAQH/BAQDAgKkMA8GA1UdEwEB
/wQFMAMBAf8wDQYJKoZIhvcNAQELBQADggEBAJAg9mK0C8+Lz40vsDpO7mhEdd82
0w184U/f5gzX4KHW1aUuv1xS/Wl6zBcbNcDYCvtxyGcVYrxQB+hOsNU1ao12a8sC
/7UZv4NRyJ7r5s7jzN783ROmMc2smECL+ckI8z/Z1l8xRBJNKLLOkRmkw0YV35+Z
ZiA4QLNZqMa93SPXs5z+fWzPsq4NWGkoS62T3QNUjr+ltJJ3cfwC7GbggbdT+mXO
rUPTxB/fGwDDUwIoPW8vA/RyOCRQ0ALPx10Z4QAMkMh52vwd0lhweUZDDQbvPAdB
/nkvKCFq0gFqtzeW+RBLHGI34kacNXccw5ZZnTpJ23u4xGQoUxizW/SQk5E=
-----END CERTIFICATE-----

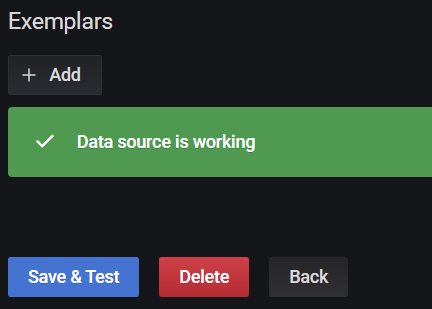

点击Save&Test连接测试

导入面板

Node Exporter https://grafana.com/grafana/dashboards/8919
Kubenetes： https://grafana.com/grafana/dashboards/13105

以 Node Export 配置进行说明

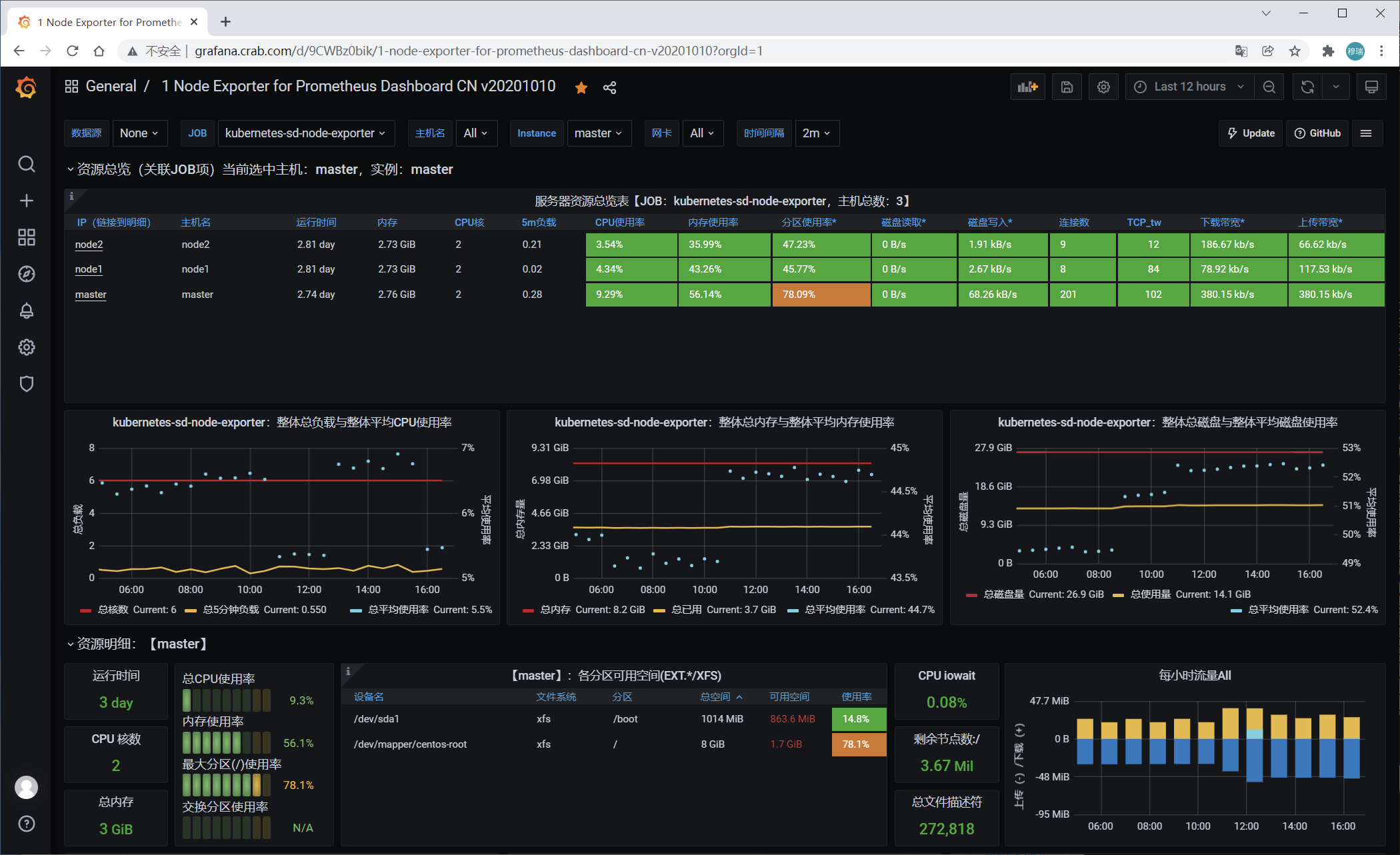

依次点击 Manage > Import > 填入 8919 > 选择 Prometheus 数据源，得到如下页面：

插件使用

插件方式获得监控数据展示图，依次点击 Configuration -> Plugins 可以查看已安装的插件。

通过官方插件列表可以获取可用插件，Kubernetes相关的插件：

DevOpsProdigy KubeGraf 是 Grafana 官方的 Kubernetes 插件的升级版本，通过图形直观展示集群的主要服务的指标和特征，还可以用于检查应用程序的生命周期和错误日志。

# 进入grafana容器内部执行安装（也可以下载离线包进行安装）
$ kubectl -n monitor exec -ti grafana-594f447d6c-jmjsw bash
bash-5.0# grafana-cli plugins install devopsprodigy-kubegraf-app 1.5.2
installing devopsprodigy-kubegraf-app @ 1.5.2
from: https://grafana.com/api/plugins/devopsprodigy-kubegraf-app/versions/1.4.1/download
into: /var/lib/grafana/plugins

✔ Installed devopsprodigy-kubegraf-app successfully

Restart grafana after installing plugins . <service grafana-server restart>

bash-5.0# grafana-cli plugins install grafana-piechart-panel

# 重建pod生效
$ kubectl -n monitor delete po grafana-594f447d6c-jmjsw

使用说明

Configuration -> Plugins ，点击插件进入详情页面，点击 [Enable] 按钮启用插件，点击 `Set up your first k8s-cluster` 创建新的 Kubernetes 集群:

Name：crab-k8s
URL：https://kubernetes.default:443
Access：使用默认的Server(default)
Skip TLS Verify：勾选，跳过证书合法性校验
Auth：勾选 TLS Client Auth 和 With CA Cert，证书内容来自~/.kube/config文件，要对文件中内容做一次 base64 解码
- CA Cert：使用config文件中的certificate-authority-data对应的内容
- Client Cert：使用config文件中的client-certificate-data对应的内容
- Client Key：使用config文件中的client-key-data对应的内容

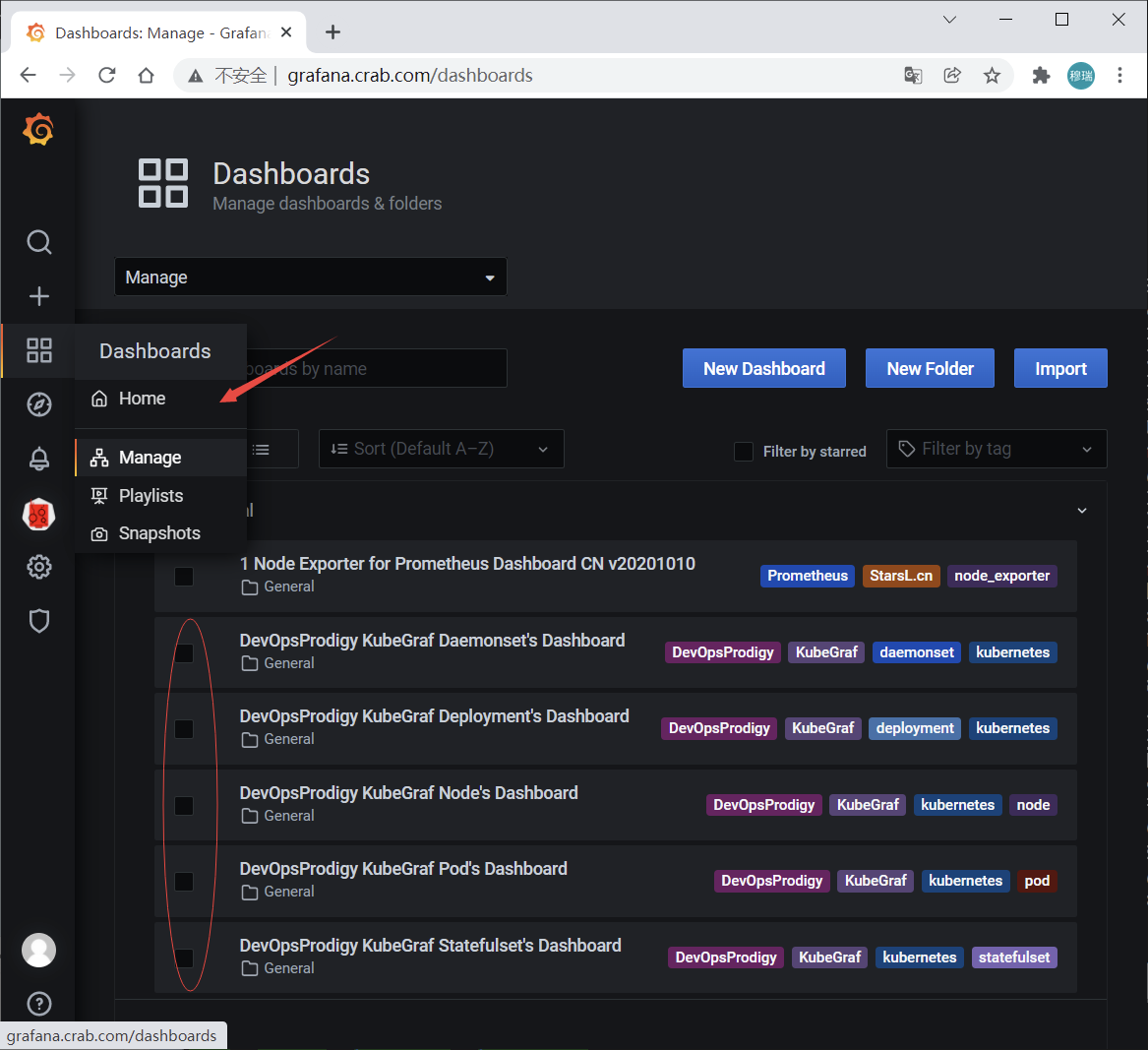

添加后自动生成几个Dashboard

随机查看

无数据处理

查看Dashboard

分别对应如下 Variables 信息
● Pod
label_values(kube_pod_info{namespace=”$namespace”},pod)
● DaemonSet
label_values(kube_pod_info{namespace=”daemonset-.“},pod)
● Deployment
label_values(kube_pod_info{namespace=”deployment-.“},pod)

#以 ● Pod 项为例进行说明

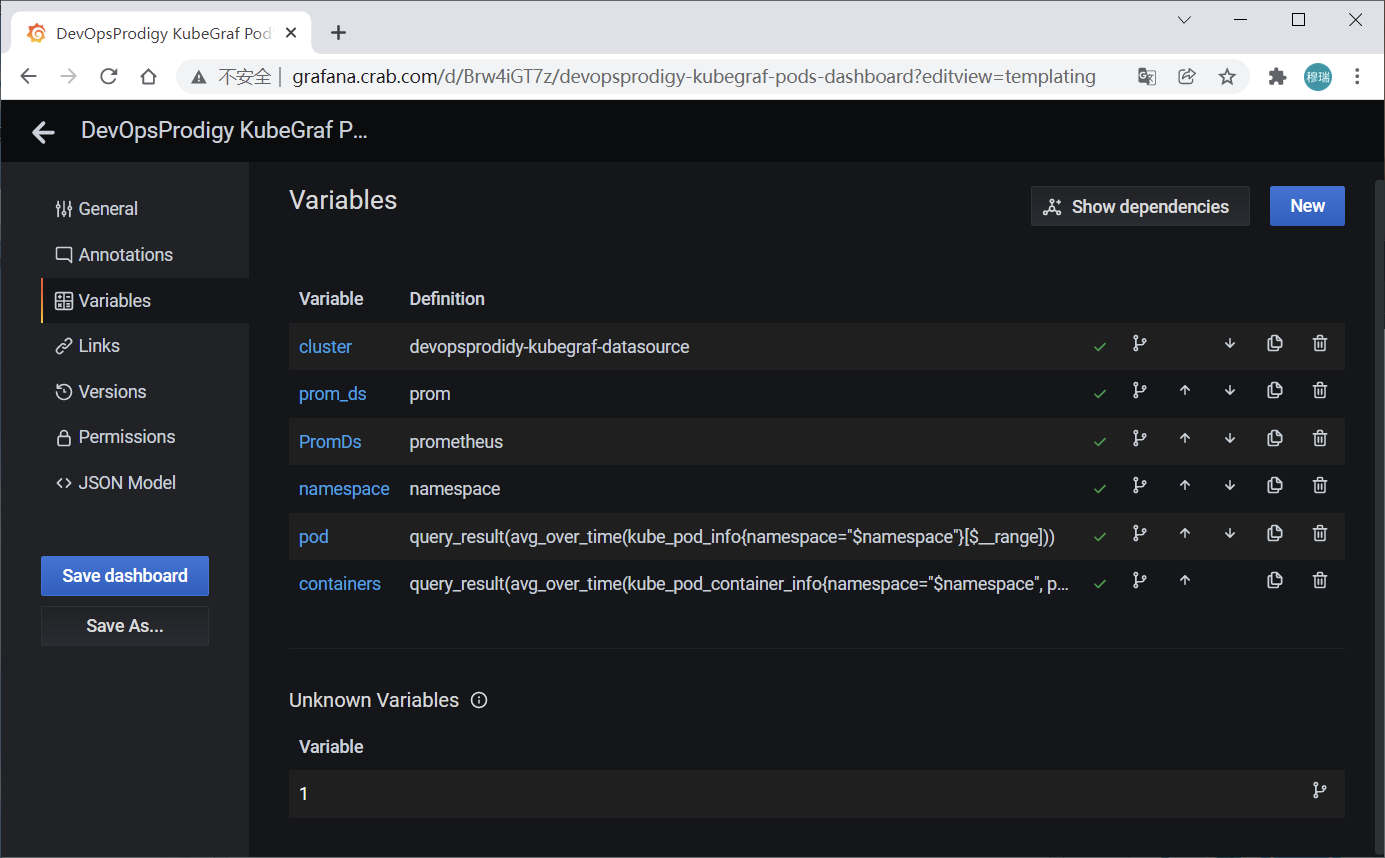

依次点击面板DevOpsProdigy KubeGraf Pod’s Dashboard > 右上角的设置按钮 > 左栏 Varialbes

##点击 pod 行，能看到 Query 内容能查询到数据后经过 Regex 过滤出所需数据（此处为 Pod 名称），显示在 Preview of values 栏，说明是有数据的。

##若 Preview of values 栏无数据，说明根据查询语句未能得出数据，可换上述 label_values(kube_pod_info{namespace=”$namespace”},pod) 方式进行查询，也可得出数据

#说明
label_values(kube_pod_info{namespace=”$namespace”},pod)
kube_pod_info{namespace=”$namespace”} 是 PromQL，label_values() 是 Grafana 语法

以 kube_pod_info{namespace=”default”} 为查询语句能够在 Prometheus 中查询到数据，每条数据都包含多条个字段信息，语句 label_values(kube_pod_info{namespace=”$namespace”},pod) 则能取出一条数据中的 pod 对应的值（即 pod 名称）

自定义监控面板

要求：
实现根据集群节点名称进行过滤，得到对应节点的负载展示图的联动效果。

操作：

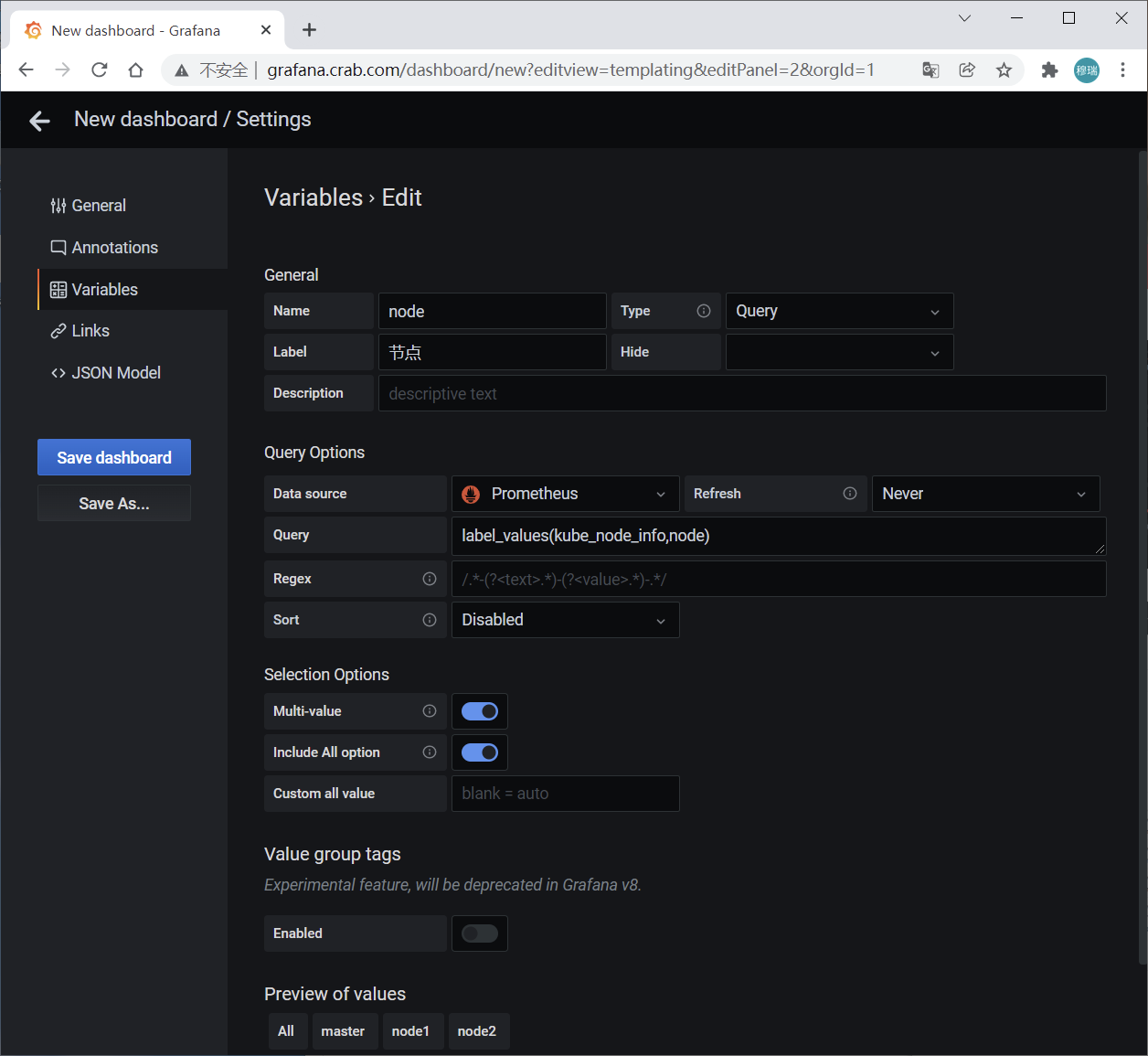

#依次点击 Create Dashboard > Add Panel > 右上角设置按钮 -> Variables -> Add Variable，添加一个变量 node 后保存

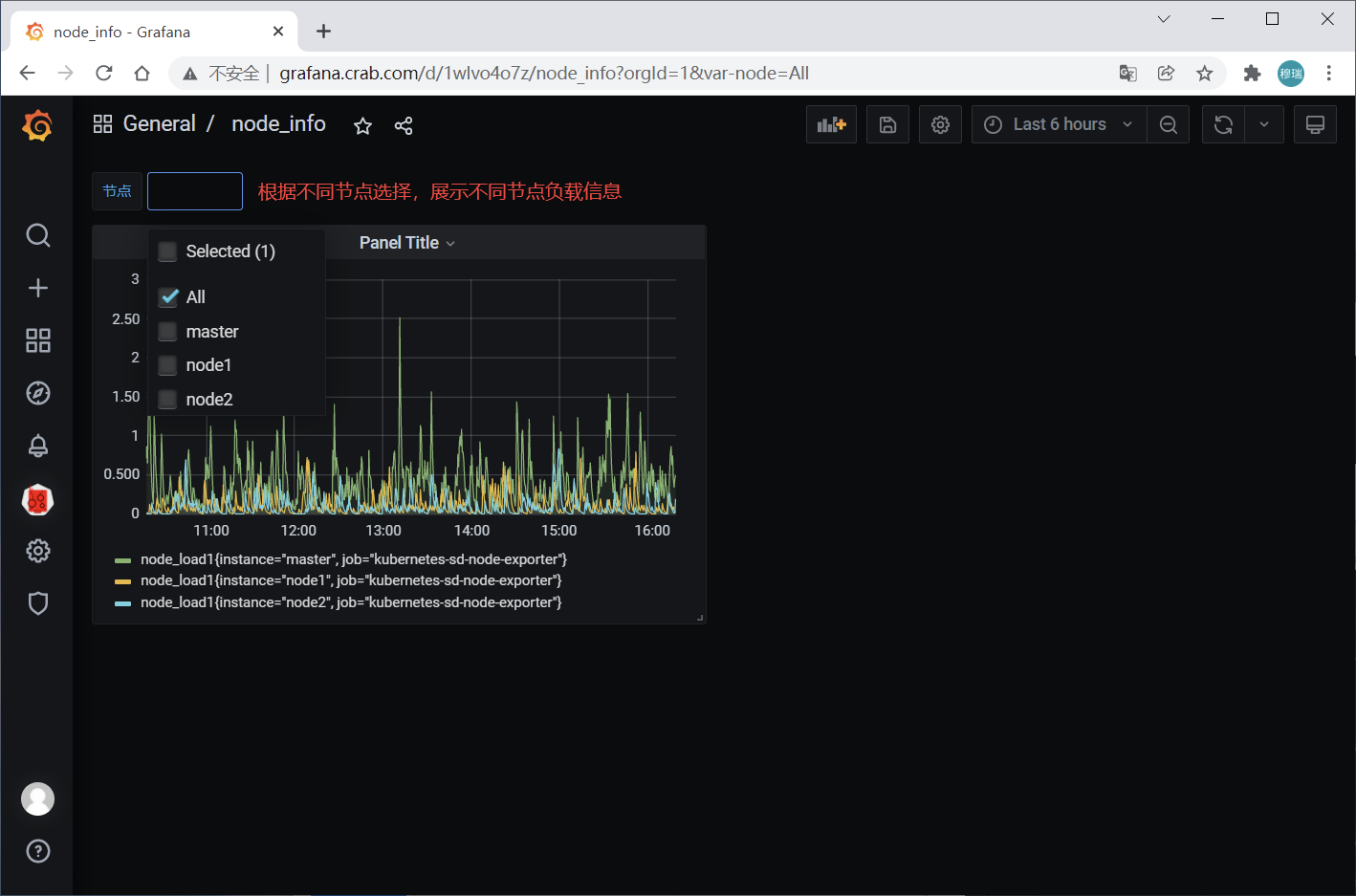

#页面上方展示出刚添加的 node 框

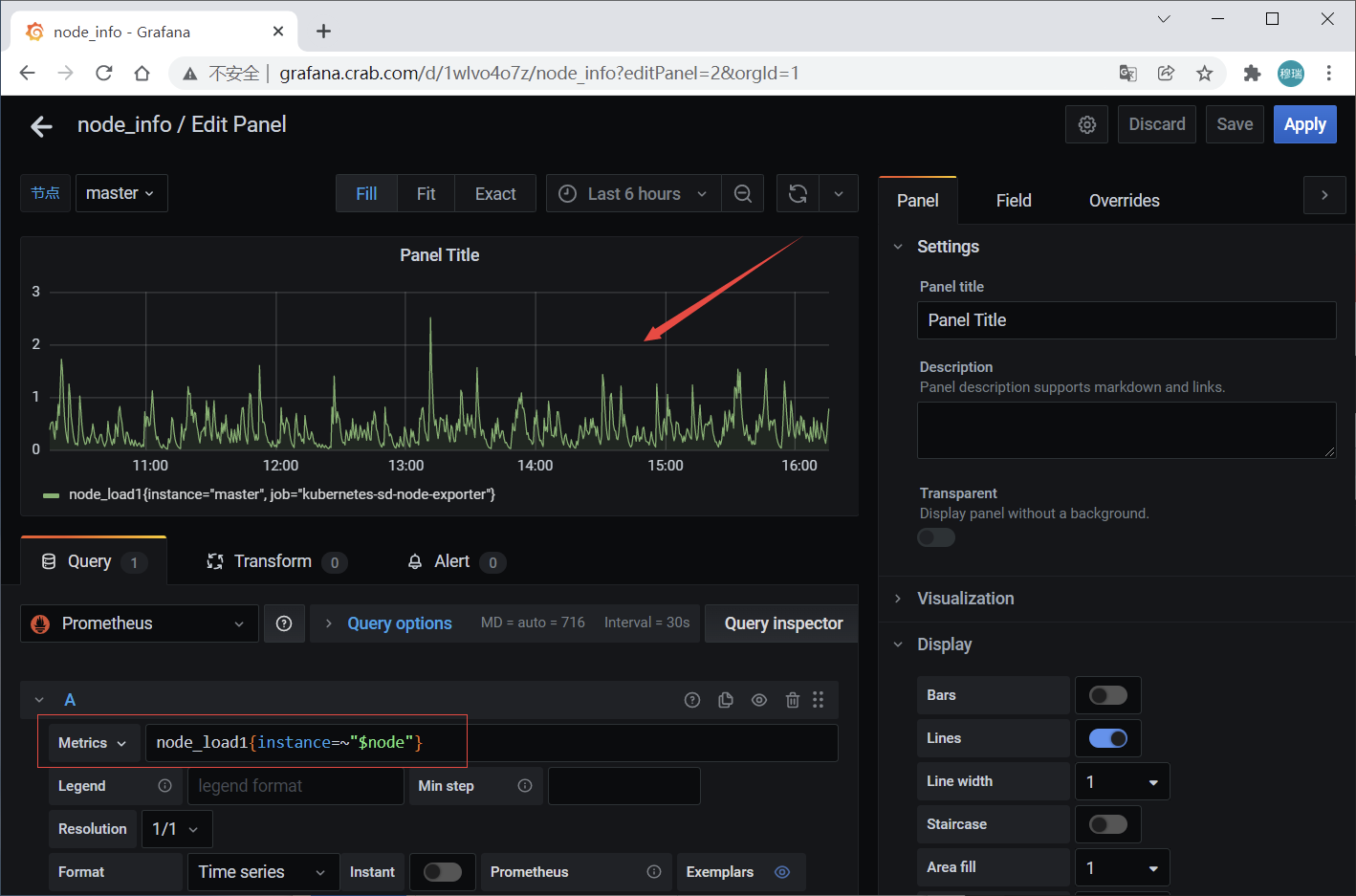

#依次点击 Panel Title > Edit，修改 Metrics 内容为 node_load1{instance=~”$node”}

#Apply后查看
