第一章.Flink核心架构

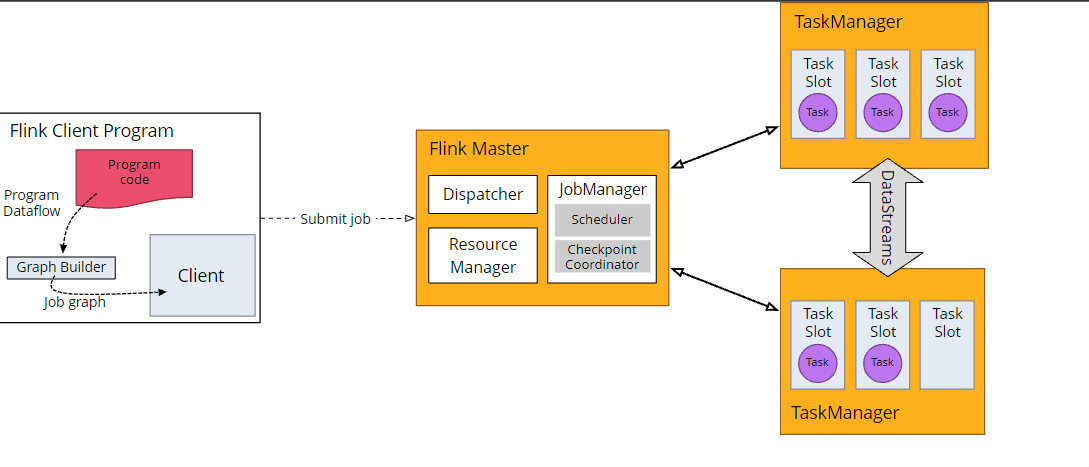

1.运行架构

Flink运行时包含2种进程:1个JobManager和至少一个TaskManager

# 客户端
    严格上说, 客户端不是运行和程序执行的一部分, 而是用于准备和发送dataflow到JobManager. 然后客户端可以断开与JobManager的连接(detached mode), 也可以继续保持与JobManager的连接(attached mode)
    客户端作为触发执行的java或者scala代码的一部分运行, 也可以在命令行运行:bin/flink run ...

# JobManager
    控制一个应用程序执行的主进程，也就是说，每个应用程序都会被一个的JobManager所控制执行。
    JobManager会先接收到要执行的应用程序，这个应用程序会包括：作业图（JobGraph）、逻辑数据流图（logical dataflow graph）和打包了所有的类、库和其它资源的JAR包。
    JobManager会把JobGraph转换成一个物理层面的数据流图，这个图被叫做“执行图”（ExecutionGraph），包含了所有可以并发执行的任务。JobManager会向资源管理器（ResourceManager）请求执行任务必要的资源，也就是任务管理器（TaskManager）上的插槽（slot）。一旦它获取到了足够的资源，就会将执行图分发到真正运行它们的TaskManager上。
    而在运行过程中，JobManager会负责所有需要中央协调的操作，比如说检查点（checkpoints）的协调。
    JobManager包含ResourceManager,Dispatcher和JobMaster

# ResourceManager
    负责资源的管理，在整个 Flink 集群中只有一个 ResourceManager. 注意这个ResourceManager不是Yarn中的ResourceManager, 是Flink中内置的, 只是赶巧重名了而已.
    主要负责管理任务管理器（TaskManager）的插槽（slot），TaskManger插槽是Flink中定义的处理资源单元。
    当JobManager申请插槽资源时，ResourceManager会将有空闲插槽的TaskManager分配给JobManager。如果ResourceManager没有足够的插槽来满足JobManager的请求，它还可以向资源提供平台发起会话，以提供启动TaskManager进程的容器。另外，ResourceManager还负责终止空闲的TaskManager，释放计算资源。

# Dispatcher
    负责接收用户提供的作业，并且负责为这个新提交的作业启动一个新的JobMaster 组件. Dispatcher也会启动一个Web UI，用来方便地展示和监控作业执行的信息。Dispatcher在架构中可能并不是必需的，这取决于应用提交运行的方式。

# JobMaster
    JobMaster负责管理单个JobGraph的执行.多个Job可以同时运行在一个Flink集群中, 每个Job都有一个自己的JobMaster

# TaskManager
    Flink中的工作进程。通常在Flink中会有多个TaskManager运行，每一个TaskManager都包含了一定数量的插槽（slots）。插槽的数量限制了TaskManager能够执行的任务数量。
    启动之后，TaskManager会向资源管理器注册它的插槽；收到资源管理器的指令后，TaskManager就会将一个或者多个插槽提供给JobManager调用。JobManager就可以向插槽分配任务（tasks）来执行了。
    在执行过程中，一个TaskManager可以跟其它运行同一应用程序的TaskManager交换数据。

2.核心概念

一.TaskManager与Slots

    Flink中每一个worker(TaskManager)都是一个JVM进程，它可能会在独立的线程上执行一个Task。为了控制一个worker能接收多少个task，worker通过Task Slot来进行控制（一个worker至少有一个Task Slot）。
    这里的Slot如何来理解呢？很多的文章中经常会和Spark框架进行类比，将Slot类比为Core，其实简单这么类比是可以的，可实际上，可以考虑下，当Spark申请资源后，这个Core执行任务时有可能是空闲的，但是这个时候Spark并不能将这个空闲下来的Core共享给其他Job使用，所以这里的Core是Job内部共享使用的。接下来我们再回想一下，之前在Yarn Session-Cluster模式时，其实是可以并行执行多个Job的，那如果申请两个Slot，而执行Job时，只用到了一个，剩下的一个怎么办？那我们自认而然就会想到可以将这个Slot给并行的其他Job，对吗？所以Flink中的Slot和Spark中的Core还是有很大区别的。
    每个task slot表示TaskManager拥有资源的一个固定大小的子集。假如一个TaskManager有三个slot，那么它会将其管理的内存分成三份给各个slot。资源slot化意味着一个task将不需要跟来自其他job的task竞争被管理的内存，取而代之的是它将拥有一定数量的内存储备。需要注意的是，这里不会涉及到CPU的隔离，slot目前仅仅用来隔离task的受管理的内存。

二.Parallelism(并行度)

    一个特定算子的子任务（subtask）的个数被称之为这个算子的并行度（parallelism），一般情况下，一个流程序的并行度，可以认为就是其所有算子中最大的并行度。一个程序中，不同的算子可能具有不同的并行度。
    Stream在算子之间传输数据的形式可以是one-to-one(forwarding)的模式也可以是redistributing的模式，具体是哪一种形式，取决于算子的种类。

1. One to One
    stream(比如在source和map operator之间)维护着分区以及元素的顺序。那意味着flatmap 算子的子任务看到的元素的个数以及顺序跟source 算子的子任务生产的元素的个数、顺序相同，map、fliter、flatMap等算子都是one-to-one的对应关系。类似于spark中的窄依赖
2. Redistributing
    stream(map()跟keyBy/window之间或者keyBy/window跟sink之间)的分区会发生改变。每一个算子的子任务依据所选择的transformation发送数据到不同的目标任务。例如，keyBy()基于hashCode重分区、broadcast和rebalance会随机重新分区，这些算子都会引起redistribute过程，而redistribute过程就类似于Spark中的shuffle过程。类似于spark中的宽依赖

三.Task与SubTask

一个算子就是一个Task,一个算子的并行度是几,这个Task就有几个SubTask

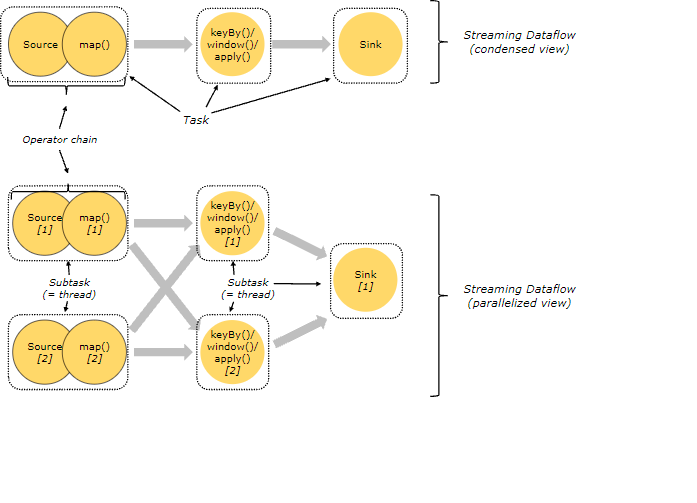

四.Operator Chains(任务链)

    相同并行度的one to one操作，Flink将这样相连的算子链接在一起形成一个task，原来的算子成为里面的一部分。 每个subtask被一个线程执行.
    将算子链接成task是非常有效的优化：它能减少线程之间的切换和基于缓存区的数据交换，在减少时延的同时提升吞吐量。链接的行为可以在编程API中进行指定。

五.ExecutionGraph(执行图)

    由Flink程序直接映射成的数据流图是StreamGraph，也被称为逻辑流图，因为它们表示的是计算逻辑的高级视图。为了执行一个流处理程序，Flink需要将逻辑流图转换为物理数据流图（也叫执行图），详细说明程序的执行方式。
    Flink 中的执行图可以分成四层：StreamGraph -> JobGraph -> ExecutionGraph -> Physical Graph。

1. StreamGraph
    是根据用户通过 Stream API 编写的代码生成的最初的图。用来表示程序的拓扑结构。
2. JobGraph
    StreamGraph经过优化后生成了 JobGraph，是提交给 JobManager 的数据结构。主要的优化为: 将多个符合条件的节点 chain 在一起作为一个节点，这样可以减少数据在节点之间流动所需要的序列化/反序列化/传输消耗。
3. ExecutionGraph
    JobManager 根据 JobGraph 生成ExecutionGraph。ExecutionGraph是JobGraph的并行化版本，是调度层最核心的数据结构。
4. Physical Graph
    JobManager 根据 ExecutionGraph 对 Job 进行调度后，在各个TaskManager 上部署 Task 后形成的“图”，并不是一个具体的数据结构。
    2个并发度（Source为1个并发度）的 SocketTextStreamWordCount 四层执行图的演变过程
    env.socketTextStream().flatMap(…).keyBy(0).sum(1).print()

3.提交流程

一.通用提交流程

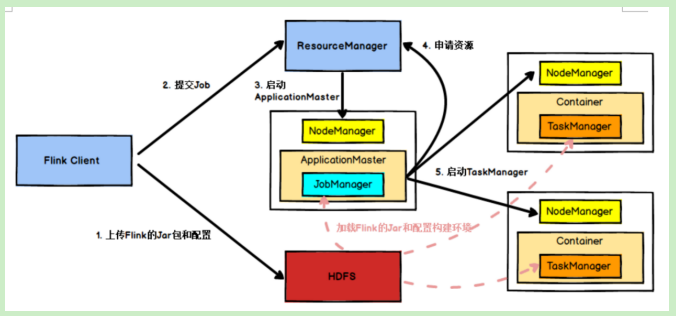

二.yarn-cluster提交流程per-job

1. Flink任务提交后，Client向HDFS上传Flink的Jar包和配置
2. 向Yarn ResourceManager提交任务，ResourceManager分配Container资源
3. 通知对应的NodeManager启动ApplicationMaster，ApplicationMaster启动后加载Flink的 Jar包和配置构建环境，然后启动JobManager
4. ApplicationMaster向ResourceManager申请资源启动TaskManager

5. ResourceManager分配Container资源后，由ApplicationMaster通知资源所在节点的

   NodeManager启动TaskManager

6. NodeManager加载Flink的Jar包和配置构建环境并启动TaskManager
7. TaskManager启动后向JobManager发送心跳包，并等待JobManager向其分配任务。

flink.pdf

第二章.Flink流处理核心编程

1.准备工作

一.pom.xml

<!-- https://mvnrepository.com/artifact/org.projectlombok/lombok -->
<dependency>
    <groupId>org.projectlombok</groupId>
    <artifactId>lombok</artifactId>
    <version>1.18.16</version>
    <scope>provided</scope>
</dependency>
<dependency>
    <groupId>org.apache.hadoop</groupId>
    <artifactId>hadoop-client</artifactId>
    <version>3.1.3</version>
    <scope>provided</scope>
</dependency>
<dependency>
    <groupId>org.apache.flink</groupId>
    <artifactId>flink-connector-kafka_2.12</artifactId>
    <version>1.13.1</version>
</dependency>

二.提供一个JavaBean(WaterSensor)类方便展示

package com.atguigu.flink.day02.pojo;
import lombok.AllArgsConstructor;
import lombok.Data;
import lombok.NoArgsConstructor;
/**
 * 水位传感器：用于接收水位数据
 *
 * id:传感器编号
 * ts:时间戳
 * vc:水位
 */
@Data
@NoArgsConstructor
@AllArgsConstructor
public class WaterSensor {
    private String id;
    private Long ts;
    private Integer vc;
}

2.Source

Flink框架可以从不同的来源获取数据,将数据提交给框架进行处理,我们将获取数据的来源称之为数据源(Source)

一.从Java的集合中读取数据

package com.atguigu.flink.day02.source;
import com.atguigu.flink.day02.pojo.WaterSensor;
import org.apache.flink.streaming.api.environment.StreamExecutionEnvironment;
import java.util.Arrays;
import java.util.List;
/**
 * 从java的集合中读取数据
 */
public class Flink_Source_Collection {
    public static void main(String[] args) throws Exception {
        List<WaterSensor> waterSensors = Arrays.asList(
                new WaterSensor("ws001", 1111111L, 45),
                new WaterSensor("ws002", 2222222L, 45),
                new WaterSensor("ws003", 3333333L, 45)
        );
        //创建执行环境
        StreamExecutionEnvironment env = StreamExecutionEnvironment.getExecutionEnvironment();
        env.setParallelism(1);
        env.fromCollection(waterSensors)
                .print();
        env.fromElements(
                new WaterSensor("ws001", 1111111L, 45),
                new WaterSensor("ws002", 2222222L, 45),
                new WaterSensor("ws003", 3333333L, 45)
        ).print();
        env.execute();
    }
}

二.从文件读取数据

package com.atguigu.flink.day02.source;
import org.apache.flink.streaming.api.environment.StreamExecutionEnvironment;
/**
 * 从文件中读取数据
 */
public class Flink_Source_File {
    public static void main(String[] args) throws Exception {
        //创建执行环境
        StreamExecutionEnvironment env = StreamExecutionEnvironment.getExecutionEnvironment();
        env.setParallelism(1);
        env.readTextFile("hdfs://hadoop102:9820/flink/data/word.txt").print();
        env.execute();
    }
}

三.从kafka中读取数据

package com.atguigu.flink.day02.source;
import org.apache.flink.api.common.serialization.SimpleStringSchema;
import org.apache.flink.streaming.api.environment.StreamExecutionEnvironment;
import org.apache.flink.streaming.connectors.kafka.FlinkKafkaConsumer;
import org.apache.flink.streaming.util.serialization.JSONKeyValueDeserializationSchema;
import java.util.Properties;
//{"id":1001,"name":"zhangsan"}
public class Flink_Source_Kafka {
    public static void main(String[] args) throws Exception {
        //获取执行环境
        StreamExecutionEnvironment env = StreamExecutionEnvironment.getExecutionEnvironment();
        env.setParallelism(1);
        Properties properties = new Properties();
        properties.setProperty("bootstrap.servers","hadoop102:9092,hadoop103:9092,hadoop104:9092");
        properties.setProperty("group.id","Flink_Source_Kafka");
        properties.setProperty("auto.offset.reset","latest");
        //env.addSource(new FlinkKafkaConsumer<>("first",new SimpleStringSchema(),properties)).print();
        env.addSource(new FlinkKafkaConsumer<>("first",new JSONKeyValueDeserializationSchema(false),properties)).print();
        env.execute();
    }
}

四.自定义Source

package com.atguigu.flink.day02.source;
import com.atguigu.flink.day02.pojo.WaterSensor;
import org.apache.flink.streaming.api.environment.StreamExecutionEnvironment;
import org.apache.flink.streaming.api.functions.source.SourceFunction;
import java.io.BufferedReader;
import java.io.InputStream;
import java.io.InputStreamReader;
import java.net.Socket;
import java.nio.charset.StandardCharsets;
/**
 * 自定义source
 * //sensor1 1607527992000 20
 */
public class Flink_Source_Custom {
    public static void main(String[] args) throws Exception {
        //获取执行环境
        StreamExecutionEnvironment env = StreamExecutionEnvironment.getExecutionEnvironment();
        env.addSource(new MySocketSource("hadoop102",9999)).print();
        env.execute();
    }
    static class MySocketSource implements SourceFunction<WaterSensor>{
        String host;
        Integer port;
        boolean flag = true;
        public MySocketSource(String host, Integer port) {
            this.host = host;
            this.port = port;
        }
        /**
         * 数据生产的代码,ctx就是用来放我们的数据的
         * @param ctx
         * @throws Exception
         */
        @Override
        public void run(SourceContext<WaterSensor> ctx) throws Exception {
            Socket socket = new Socket(host,port);
            InputStream inputStream = socket.getInputStream();
            InputStreamReader inputStreamReader = new InputStreamReader(inputStream, StandardCharsets.UTF_8);
            BufferedReader bufferedReader = new BufferedReader(inputStreamReader);
            String line = bufferedReader.readLine();
            while(line != null && flag){
                String[] data = line.split(" ");
                ctx.collect(new WaterSensor(data[0],Long.valueOf(data[1]),Integer.valueOf(data[2])));
                line = bufferedReader.readLine();
            }
        }
        /**
         * 程序结束的时候进行调用,或者是进行外部调用来停止整个流
         */
        @Override
        public void cancel() {
             flag = false;
        }
    }
}

3.Transform

转换算子可以把一个或多个DataStream转成一个新的DataStream,程序可以把多个复杂的转换组合成复杂的数据流拓扑

一.map

作用:将数据流中的数据进行转换,形成新的数据流,消费一个元素并产生一个元素

package com.atguigu.flink.day02.transform;
import org.apache.flink.streaming.api.datastream.DataStreamSource;
import org.apache.flink.streaming.api.environment.StreamExecutionEnvironment;
/**
 * 使用map算子将数字转换为数字的平方
 */
public class $01_MapFunction {
    public static void main(String[] args) throws Exception {
        StreamExecutionEnvironment env = StreamExecutionEnvironment.getExecutionEnvironment();
        env.setParallelism(2);
        DataStreamSource<Integer> ds = env.fromElements(1, 2, 3, 4);
        ds.map(ele -> ele * ele).print();
        env.execute();
    }
}

二.RichMap

package com.atguigu.flink.day02.transform;
import org.apache.flink.api.common.functions.RichMapFunction;
import org.apache.flink.configuration.Configuration;
import org.apache.flink.streaming.api.datastream.DataStreamSource;
import org.apache.flink.streaming.api.environment.StreamExecutionEnvironment;
/**
 * 所有Flink函数类都有其Rich版本,它与常规函数的不同在于,可以获取运行环境的上下文,并拥有一些生命周期方法,所以可以实现更复杂的功能,也
 * 就意味着提供了更多的,丰富的功能,例如:RichMapFunction
 */
public class $02_RichMapFunction {
    public static void main(String[] args) throws Exception {
        StreamExecutionEnvironment env = StreamExecutionEnvironment.getExecutionEnvironment();
        env.setParallelism(2);
        DataStreamSource<Integer> ds = env.fromElements(1, 2, 3, 4);
        ds.map(new RichMapFunction<Integer, Integer>() {
            @Override
            public void open(Configuration parameters) throws Exception {
                /**
                 * 一般可以在open方法中,创建一个数据库的连接
                 * 算子的并行度为几,那么open方法就会执行几次,close与open类似
                 */
                System.out.println("$02_RichMapFunction.open");
            }
            @Override
            public void close() throws Exception {
                //一般可以在close方法中,可以归还一个数据库连接
                System.out.println("$02_RichMapFunction.close");
            }
            @Override
            public Integer map(Integer value) throws Exception {
                System.out.println("$02_RichMapFunction.map");
                return value * value;
            }
        }).print();
        env.execute();
    }
}

三.FlatMap

消费一个元素并产生零个或多个元素

package com.atguigu.flink.day02.transform;
import org.apache.flink.api.common.typeinfo.Types;
import org.apache.flink.streaming.api.datastream.DataStreamSource;
import org.apache.flink.streaming.api.datastream.SingleOutputStreamOperator;
import org.apache.flink.streaming.api.environment.StreamExecutionEnvironment;
import org.apache.flink.util.Collector;
/**
 * 需求:使用flatmap算子将数字转换为数字,数字的平方,数字的立方并重新放回流中
 */
public class $03_FlatMapFunction {
    public static void main(String[] args) throws Exception {
        StreamExecutionEnvironment env = StreamExecutionEnvironment.getExecutionEnvironment();
        env.setParallelism(2);
        DataStreamSource<Integer> ds = env.fromElements(1, 2, 3, 4);
        SingleOutputStreamOperator<Integer> results = ds.flatMap((Integer ele, Collector<Integer> out) -> {
                    out.collect(ele);
                    out.collect(ele * ele);
                    out.collect(ele * ele * ele);
                }
        ).returns(Types.INT);
        results.print();
        env.execute();
    }
}

四.Filter

根据指定的规则将满足条件(true)的数据保留,不满足条件(false)的数据丢弃

package com.atguigu.flink.day02.transform;
import org.apache.flink.streaming.api.datastream.DataStreamSource;
import org.apache.flink.streaming.api.environment.StreamExecutionEnvironment;
/**
 * 需求:使用Filter算子将流中的全部偶数取出
 */
public class $04_FilterFunction {
    public static void main(String[] args) throws Exception {
        StreamExecutionEnvironment env = StreamExecutionEnvironment.getExecutionEnvironment();
        env.setParallelism(2);
        DataStreamSource<Integer> ds = env.fromElements(1, 2, 3, 4);
        ds.filter(ele -> ele % 2 ==0).print();
        env.execute();
    }
}

五.KeyBy

将流中的数据分到不同的分区(并行度)中,具有相同key的元素会分到同一个分区中,一个分区中可以有多个不同的key,在内部是使用key的hash分区来实现的

package com.atguigu.flink.day02.transform;
import org.apache.flink.streaming.api.datastream.DataStreamSource;
import org.apache.flink.streaming.api.environment.StreamExecutionEnvironment;
public class $05_KeyByFunction {
    public static void main(String[] args) throws Exception {
        StreamExecutionEnvironment env = StreamExecutionEnvironment.getExecutionEnvironment();
        env.setParallelism(2);
        DataStreamSource<Integer> ds = env.fromElements(1, 2, 3, 4, 5, 6, 7, 8, 9);
        ds.keyBy(ele -> {
            if(ele % 2 ==0){
               return "偶数";
            }else{
                return "奇数";
            }
        }).print();
        env.execute();
    }
}

六.shuffle

将流中的元素随机打乱,对同一组数据,每次执行得到的结果都不同

package com.atguigu.flink.day02.transform;
import org.apache.flink.streaming.api.datastream.DataStreamSource;
import org.apache.flink.streaming.api.environment.StreamExecutionEnvironment;
/**
 * shuffle算子随机打散流中元素
 */
public class $06_ShuffleFunction {
    public static void main(String[] args) throws Exception {
        StreamExecutionEnvironment env = StreamExecutionEnvironment.getExecutionEnvironment();
        env.setParallelism(2);
        DataStreamSource<Integer> ds = env.fromElements(1, 2, 3, 4, 5, 6, 7, 8, 9);
        ds.shuffle().print();
        env.execute();
    }
}

七.connect

在某些情况下,我们需要将两个不同来源的数据流进行连接,实现数据匹配,比如订单支付和第三方交易信息,这两个信息的数据就来自于不同数据源,连接后,将订单支付和第三方交易信息进行对账,此时,才能算真正的支付完成

Flink中的connect算子可以连接两个保持他们类型的数据流,两个数据流被connect之后,只是被放在了同一个流中,内部依然保持各自的数据和形式不发生任何变化,两个流相互独立

package com.atguigu.flink.day02.transform;
import org.apache.flink.streaming.api.datastream.ConnectedStreams;
import org.apache.flink.streaming.api.datastream.DataStreamSource;
import org.apache.flink.streaming.api.environment.StreamExecutionEnvironment;
import org.apache.flink.streaming.api.functions.co.CoMapFunction;
/**
 * 需求:连接两个不同的流
 * 两个流存储的数据类型可以不同
 * 只是机械的合并在一起,内部仍然是分离的2个流
 * 只能2个流进行connect,不能有第三个参与
 */
public class $07_ConnectFunction {
    public static void main(String[] args) throws Exception {
        StreamExecutionEnvironment env = StreamExecutionEnvironment.getExecutionEnvironment();
        env.setParallelism(2);
        DataStreamSource<Integer> ds1 = env.fromElements(1, 2, 3, 4);
        DataStreamSource<String> ds2 = env.fromElements("a", "b", "c");
        ConnectedStreams<Integer, String> connect = ds1.connect(ds2);
        connect.map(new CoMapFunction<Integer, String, String>() {
            @Override
            public String map1(Integer value) throws Exception {
                return value + ":是数字";
            }
            @Override
            public String map2(String value) throws Exception {
                return value + ":是字母";
            }
        }).print();
        env.execute();
    }
}

八.union

package com.atguigu.flink.day02.transform;
import org.apache.flink.streaming.api.datastream.DataStreamSource;
import org.apache.flink.streaming.api.environment.StreamExecutionEnvironment;
/**
 * connect与union的区别
 * Union之前两个或多个流的类型必须是一样的,connect可以不一样
 * connect只能操作两个流,union可以操作多个
 */
public class $08_UnionFunction {
    public static void main(String[] args) throws Exception {
        StreamExecutionEnvironment env = StreamExecutionEnvironment.getExecutionEnvironment();
        env.setParallelism(2);
        DataStreamSource<Integer> ds1 = env.fromElements(1, 2, 3, 4);
        DataStreamSource<Integer> ds2 = env.fromElements(5, 6, 7, 8);
        DataStreamSource<Integer> ds3 = env.fromElements(9, 10, 11, 12);
        DataStreamSource<String> ds4 = env.fromElements("a", "b", "c");
        ds1.union(ds2).union(ds3).print();
        env.execute();
    }
}
