是什么
常用基本命令
能干嘛
- 容器间的互联和通信以及端口映射
- 容器IP变动时候可以通过服务名直接网络通信而不受到影响
网络模式

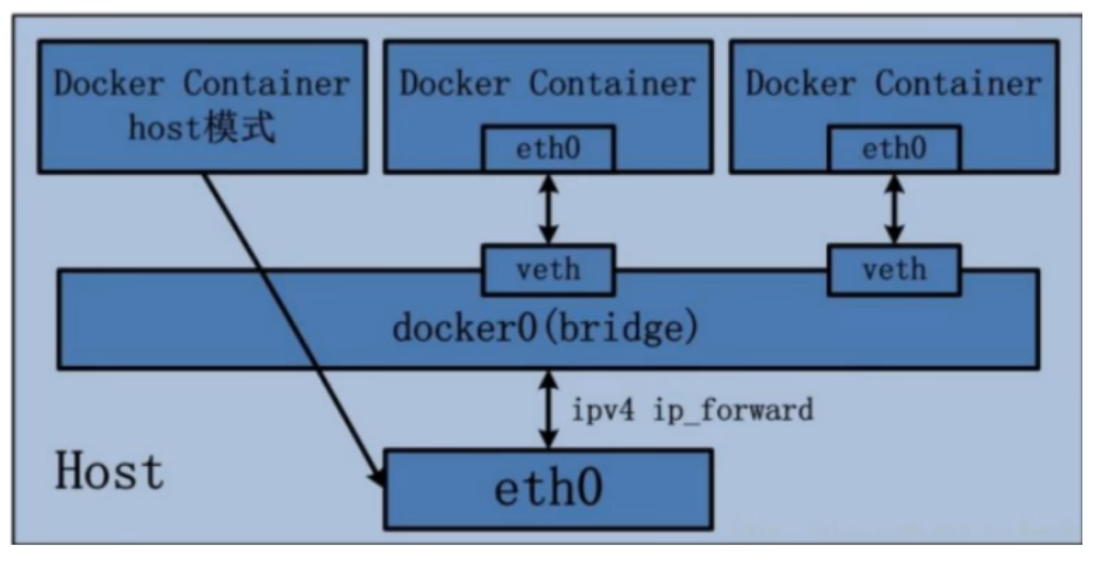

Docker平台架构图解

是什么

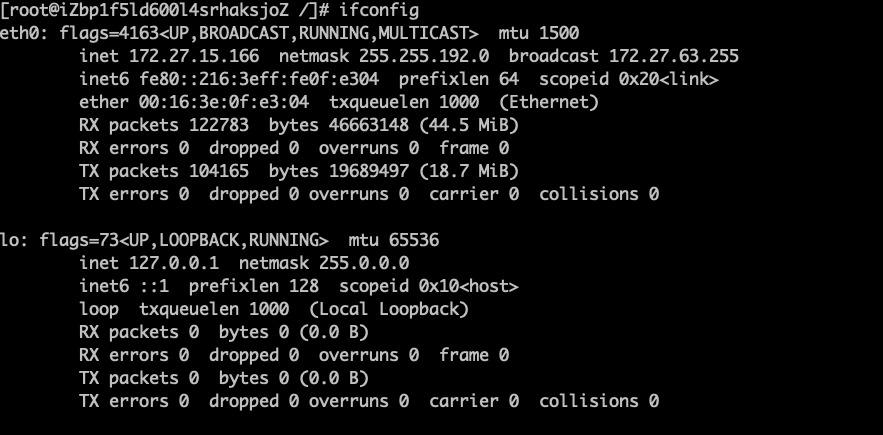

docker不启动，默认网络情况 (ps: 此服务使用的是阿里云的centos8)

ifconfig

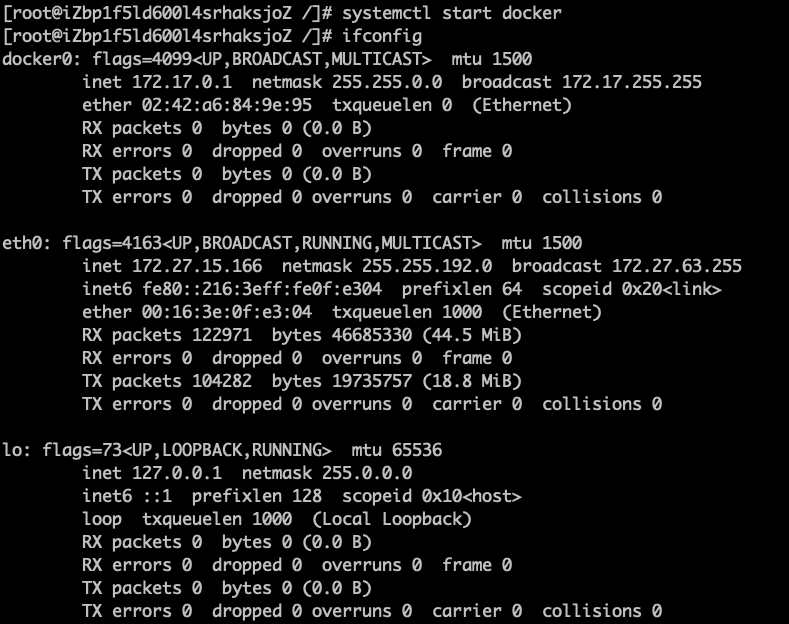

docker启动后，网路情况

systemctl start docker

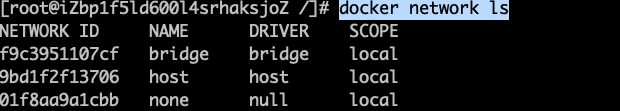

查看docker网络模式命令

docker network ls

常用基本命令

docker network —help

Commands:
connect Connect a container to a network
create Create a network
disconnect Disconnect a container from a network
inspect Display detailed information on one or more networks
ls List networks
prune Remove all unused networks
rm Remove one or more networks

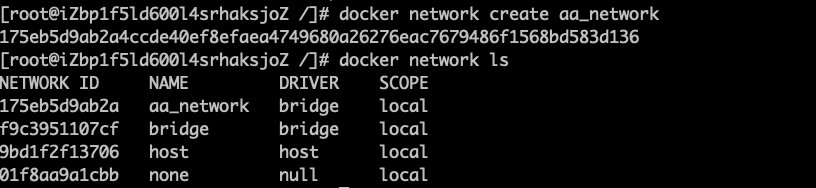

docker network create aa_network

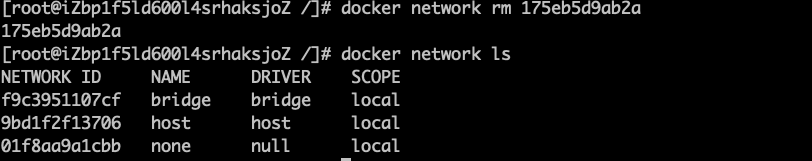

docker network rm 175eb5d9ab2a

docker inspect bridge

[
    {
        "Name": "bridge",
        "Id": "f9c3951107cfe984de3a16d17c4d292adda13f133f6ff924231e7cf102e08afb",
        "Created": "2022-01-20T22:52:34.641650293+08:00",
        "Scope": "local",
        "Driver": "bridge",
        "EnableIPv6": false,
        "IPAM": {
            "Driver": "default",
            "Options": null,
            "Config": [
                {
                    "Subnet": "172.17.0.0/16",
                    "Gateway": "172.17.0.1"
                }
            ]
        },
        "Internal": false,
        "Attachable": false,
        "Ingress": false,
        "ConfigFrom": {
            "Network": ""
        },
        "ConfigOnly": false,
        "Containers": {},
        "Options": {
            "com.docker.network.bridge.default_bridge": "true",
            "com.docker.network.bridge.enable_icc": "true",
            "com.docker.network.bridge.enable_ip_masquerade": "true",
            "com.docker.network.bridge.host_binding_ipv4": "0.0.0.0",
            "com.docker.network.bridge.name": "docker0",
            "com.docker.network.driver.mtu": "1500"
        },
        "Labels": {}
    }
]

能干嘛

容器间的互联和通信以及端口映射

容器IP变动时候可以通过服务名直接网络通信而不受到影响

网络模式

总体介绍

网络模式	简介
bridge	为每一个容器分配，设置IP等，并将容器链接到一个docker0虚拟网桥，默认为该模式
host	容器将不会虚拟出自己的网卡，配置自己的IP等，而是使用宿主机的IP和端口
none	容器有独立的Network namespace，但并没有对其进行任何网络设置，如分配weth pair和网络桥连接，IP等
container	新创建的容器不会创建自己的网卡和配置自己的IP，而是和一个指定的容器共享IP,端口范围等

容器实例内默认网络IP 生产规则

说明

结论

docker 容器内部的ip 是可能会发生改变的

启动两个实例

docker run -it —name u1 ubuntu bash
docker run -it —name u2 ubuntu bash

docker inspect u1| tail -n 20

            "Networks": {
                "bridge": {
                    "IPAMConfig": null,
                    "Links": null,
                    "Aliases": null,
                    "NetworkID": "f9c3951107cfe984de3a16d17c4d292adda13f133f6ff924231e7cf102e08afb",
                    "EndpointID": "070e2e22548699ddddbabfba25493088fd41353551891b79c5c0d0c7a182b138",
                    "Gateway": "172.17.0.1",
                    "IPAddress": "172.17.0.2",
                    "IPPrefixLen": 16,
                    "IPv6Gateway": "",
                    "GlobalIPv6Address": "",
                    "GlobalIPv6PrefixLen": 0,
                    "MacAddress": "02:42:ac:11:00:02",
                    "DriverOpts": null
                }
            }
        }
    }
]

docker inspect u2 | tail -n 20

            "Networks": {
                "bridge": {
                    "IPAMConfig": null,
                    "Links": null,
                    "Aliases": null,
                    "NetworkID": "f9c3951107cfe984de3a16d17c4d292adda13f133f6ff924231e7cf102e08afb",
                    "EndpointID": "6010b4355ae3f83a7bc2c898bab3a6191ae95aefc6745e220c5ca96a144ccbea",
                    "Gateway": "172.17.0.1",
                    "IPAddress": "172.17.0.3",
                    "IPPrefixLen": 16,
                    "IPv6Gateway": "",
                    "GlobalIPv6Address": "",
                    "GlobalIPv6PrefixLen": 0,
                    "MacAddress": "02:42:ac:11:00:03",
                    "DriverOpts": null
                }
            }
        }
    }
]

将u2 删除

docker rm -f u2

再启动一个u3

docker run -it —name u3 ubuntu bash
docker inspect u3 | tail -n 20

            "Networks": {
                "bridge": {
                    "IPAMConfig": null,
                    "Links": null,
                    "Aliases": null,
                    "NetworkID": "f9c3951107cfe984de3a16d17c4d292adda13f133f6ff924231e7cf102e08afb",
                    "EndpointID": "dddaf7968e93eca7da7e70e42295934223973c92e3cabc4f38ba6798c87049cd",
                    "Gateway": "172.17.0.1",
                    "IPAddress": "172.17.0.3",
                    "IPPrefixLen": 16,
                    "IPv6Gateway": "",
                    "GlobalIPv6Address": "",
                    "GlobalIPv6PrefixLen": 0,
                    "MacAddress": "02:42:ac:11:00:03",
                    "DriverOpts": null
                }
            }
        }
    }
]

案例说明

创建一个自定义网络

docker network create bb_network

查询当前网络

docker network ls

bridge

docker network inspect bridge

[
    {
        "Name": "bridge",
        "Id": "f9c3951107cfe984de3a16d17c4d292adda13f133f6ff924231e7cf102e08afb",
        "Created": "2022-01-20T22:52:34.641650293+08:00",
        "Scope": "local",
        "Driver": "bridge",
        "EnableIPv6": false,
        "IPAM": {
            "Driver": "default",
            "Options": null,
            "Config": [
                {
                    "Subnet": "172.17.0.0/16",
                    "Gateway": "172.17.0.1"
                }
            ]
        },
        "Internal": false,
        "Attachable": false,
        "Ingress": false,
        "ConfigFrom": {
            "Network": ""
        },
        "ConfigOnly": false,
        "Containers": {
            "12ecf5141640f9fc8acb23c76d62a586de34b72388aac2013e882fd150e2a815": {
                "Name": "u1",
                "EndpointID": "070e2e22548699ddddbabfba25493088fd41353551891b79c5c0d0c7a182b138",
                "MacAddress": "02:42:ac:11:00:02",
                "IPv4Address": "172.17.0.2/16",
                "IPv6Address": ""
            },
            "f521fa966c214304ebf8e7d07195d345bfcb313322eb2d9cd955e1d032998cc7": {
                "Name": "u3",
                "EndpointID": "dddaf7968e93eca7da7e70e42295934223973c92e3cabc4f38ba6798c87049cd",
                "MacAddress": "02:42:ac:11:00:03",
                "IPv4Address": "172.17.0.3/16",
                "IPv6Address": ""
            }
        },
        "Options": {
            "com.docker.network.bridge.default_bridge": "true",
            "com.docker.network.bridge.enable_icc": "true",
            "com.docker.network.bridge.enable_ip_masquerade": "true",
            "com.docker.network.bridge.host_binding_ipv4": "0.0.0.0",
            "com.docker.network.bridge.name": "docker0",
            "com.docker.network.driver.mtu": "1500"
        },
        "Labels": {}
    }
]

是什么

Docker 服务默认会创建一个 docker0 网桥（其上有一个 dockerO 内部接口），该桥接网络的名称为docker0，它在内核层连通了其他的物理或虚拟网卡，这就将所有容器和本地丰机都放到同一个物理网络。Docker 默认指定了 docker0 接口的 IP 地址和子网掩码，让主机和容器之间可以通过网桥相互通信。

案例

说明

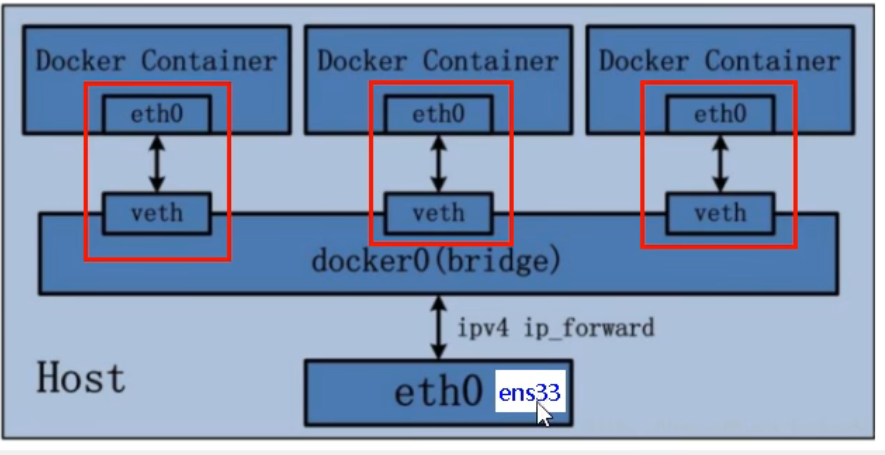

1 Docker使用Linux桥接，在宿主机虚拟一个Docker密器网桥(docker0)docker0， Docker启动一个容器时会根据Docker网桥的网段分配给容器一个IP地址，称为Container-IP，同时Docker网桥是每个容器的默认网关。因为在同一宿主机内的容器都接入同一个网桥，这样容器之间就能够通过容器的 Container-IP直接通信。
2 docker run 的时候，没有指定network的话默认使用的网桥模式就是bridge，使用的就是docker0。在宿主机ifconfig,就可以看到dockerO和自己 create的network(后面讲)ethO，eth1，eth2……代表网卡一，网卡二，网卡三……, lo代表127.0.0.1，即localhost,inet addr用来表示网卡的IP地址
3 网桥docker0 创建一对对等虚拟设备接口一个叫veth，另一个叫eth0，成对匹配
3.1 整个宿主机的网桥模式都是docker0，类似一个交换机有一堆接口，每个接口叫veth，在本地主机和容器内分别创建一个虚拟接口，并让他们彼此联通（这样一对接口叫veth pair）；
3.2 每个容器实例内部也有一块网卡，每个接口叫eth0；
3.3 docker0上面的每个veth匹配某个容器实例内部的eth0，两两配对，一一匹配。通过上述，将宿主机上的所有容器都连接到这个内部网络上，两个容器在同一个网络下,会从这个网关下各自拿到分配的ip，此时两个容器的网络是互通的。

代码

docker run -d -p 8081:8080 —name tomcat81 billygoo/tomcat8-jdk8
docker run -d -p 8082:8080 —name tomcat82 billygoo/tomcat8-jdk8
如果未找到 billygoo/tomcat8-jdk8，先进行拉取 docker pull billygoo/tomcat8-jdk8

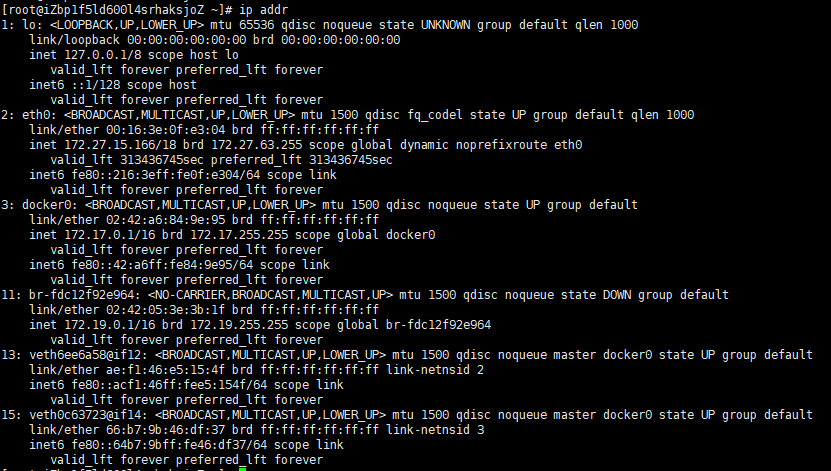

宿主机中查询网络信息ip addr

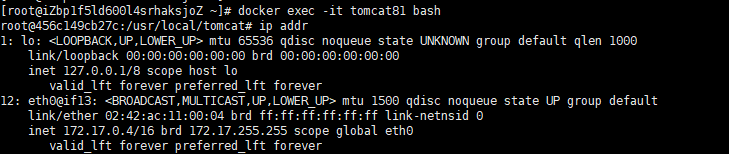

容器内查看网络信息 docker exec -it tomcat81 bash

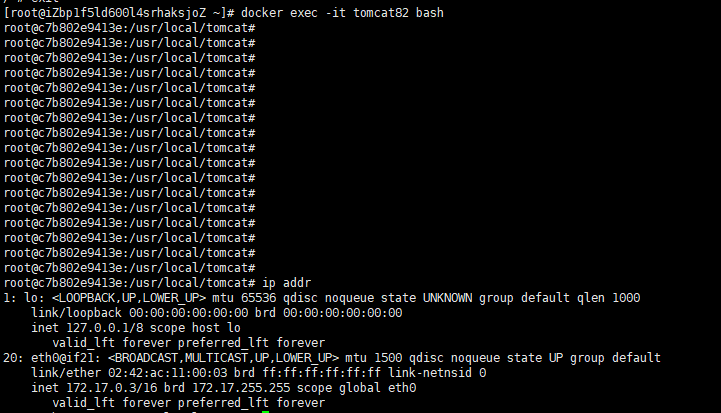

容器内查看网络信息 docker exec -it tomcat82 bash

host

docker network inspect host

[
    {
        "Name": "host",
        "Id": "9bd1f2f13706c4d36779ab211d1910e163e01b6443c3c0af9b2ab04f93e54edd",
        "Created": "2022-01-08T11:13:40.288075856+08:00",
        "Scope": "local",
        "Driver": "host",
        "EnableIPv6": false,
        "IPAM": {
            "Driver": "default",
            "Options": null,
            "Config": []
        },
        "Internal": false,
        "Attachable": false,
        "Ingress": false,
        "ConfigFrom": {
            "Network": ""
        },
        "ConfigOnly": false,
        "Containers": {},
        "Options": {},
        "Labels": {}
    }
]

是什么

直接使用宿主机的IP 地址与外界进行通信，不再需要额外进行NAT转换

说明

容器将不会获得一个独立的Network Namespace ，而是和宿主机共用一个Network Namespace，容器将不会虚拟出自己的网卡而是使用宿主机的IP 和端口

代码

docker run -d -p 8083:8080 —network host —name tomcat83 billygoo/tomcat8-jdk8

docker run -d —network host —name tomcat83 billygoo/tomcat8-jdk8
宿主机 ip addr

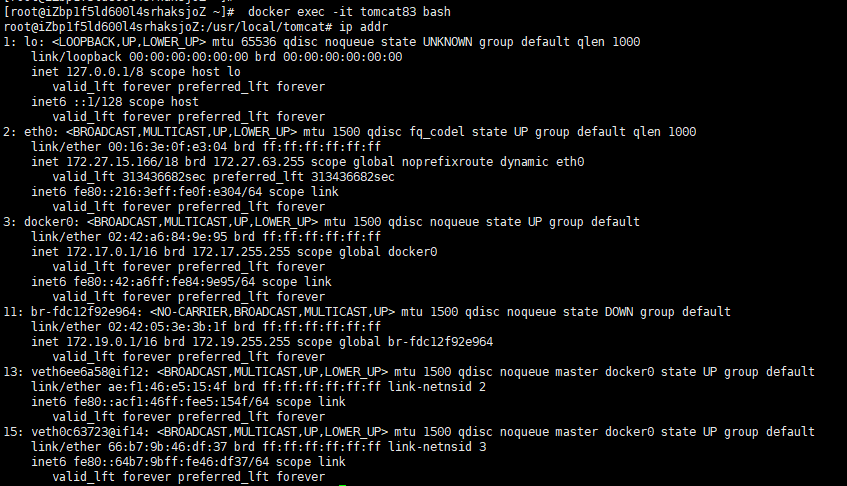

容器 ip addr

需要访问 tomcat83 直接访问 http://宿主机:8080

none

docker network inspect none

[
    {
        "Name": "none",
        "Id": "01f8aa9a1cbbe53d2bacb36de76e811f2943a48c59e6e1036e6638b73a54fdf9",
        "Created": "2022-01-08T11:13:40.274784925+08:00",
        "Scope": "local",
        "Driver": "null",
        "EnableIPv6": false,
        "IPAM": {
            "Driver": "default",
            "Options": null,
            "Config": []
        },
        "Internal": false,
        "Attachable": false,
        "Ingress": false,
        "ConfigFrom": {
            "Network": ""
        },
        "ConfigOnly": false,
        "Containers": {},
        "Options": {},
        "Labels": {}
    }
]

是什么

在none模式下,并不为Docker容器进行任何网络配置。
也就是说,这个Docker容器没有网卡、IP、路由等信息,只有一个lo
需要我们自己丙Docker容器添加网卡、配置P等

代码

docker run -d -p 8084:8080 —network none —name tomcat84 billygoo/tomcat8-jdk8

            "Networks": {
                "none": {
                    "IPAMConfig": null,
                    "Links": null,
                    "Aliases": null,
                    "NetworkID": "01f8aa9a1cbbe53d2bacb36de76e811f2943a48c59e6e1036e6638b73a54fdf9",
                    "EndpointID": "b569c72a3feebc4800f8815bd6f1d03454772b3bb8095c98b401dcd266cc0802",
                    "Gateway": "",
                    "IPAddress": "",
                    "IPPrefixLen": 0,
                    "IPv6Gateway": "",
                    "GlobalIPv6Address": "",
                    "GlobalIPv6PrefixLen": 0,
                    "MacAddress": "",
                    "DriverOpts": null
                }
            }
        }
    }
]

container

是什么

新建的容器和已经存在的一个容器共享一个网络ip配置而不是和宿主机共享。新创建的容器不会创建自己的网卡,配置自己的IP,而是和一个指定的容器共享IP、端口范围等。同样,两个容器除了网络方面,其他的如文件系统、进程列表等还是隔离的。

案例

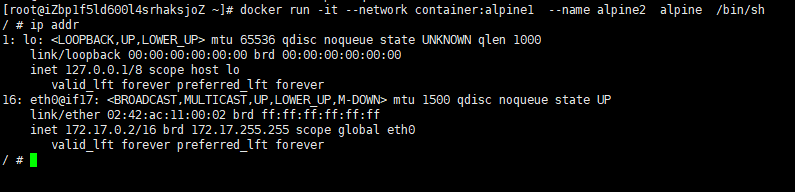

docker run -it —name alpine1 alpine /bin/sh

docker run -it —network container:alpine1 —name alpine2 alpine /bin/sh

暂停 alpine1 exit

alpine2 的 16消失

自定义网络

docker network inspect bb_network

[
    {
        "Name": "bb_network",
        "Id": "fdc12f92e96431d67edaa6cde0577329a3b6898fba9f710850cafbe8cc77338b",
        "Created": "2022-02-09T14:35:15.429548957+08:00",
        "Scope": "local",
        "Driver": "bridge",
        "EnableIPv6": false,
        "IPAM": {
            "Driver": "default",
            "Options": {},
            "Config": [
                {
                    "Subnet": "172.19.0.0/16",
                    "Gateway": "172.19.0.1"
                }
            ]
        },
        "Internal": false,
        "Attachable": false,
        "Ingress": false,
        "ConfigFrom": {
            "Network": ""
        },
        "ConfigOnly": false,
        "Containers": {},
        "Options": {},
        "Labels": {}
    }
]

案例

docker run -d -p 8081:8080 —name tomcat81 billygoo/tomcat8-jdk8
docker run -d -p 8082:8080 —name tomcat82 billygoo/tomcat8-jdk8

按ip ping可以，按服务名ping 不行

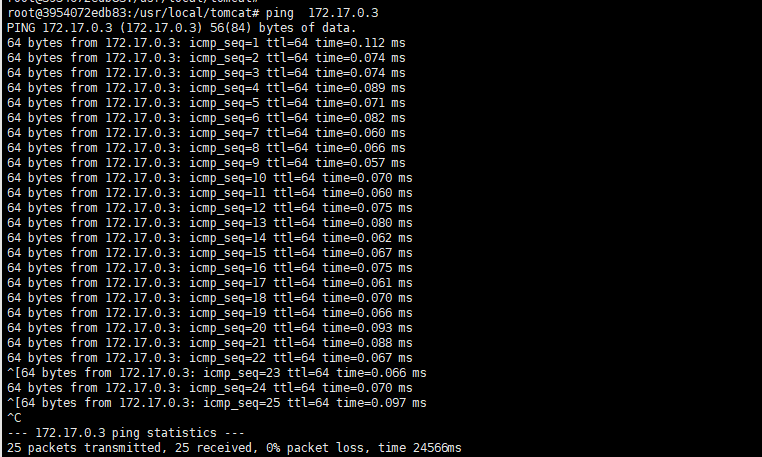

在172.17.0.2 使用ping 172.17.0.3

创建自定义网络，解决按服务名访问

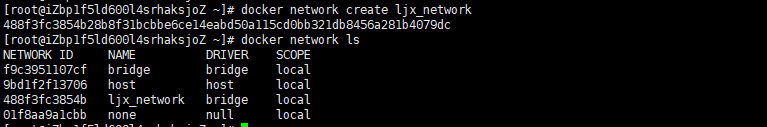

创建网络名
docker network create ljx_network

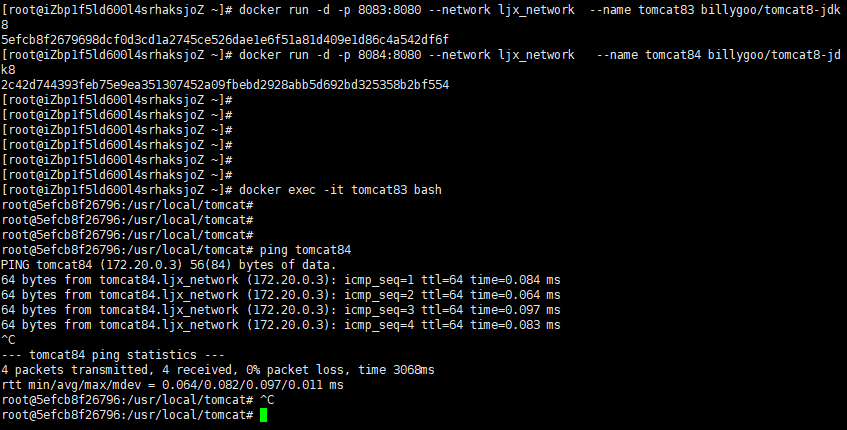

创建容器，使用自定义的网络
docker run -d -p 8083:8080 —network ljx_network —name tomcat83 billygoo/tomcat8-jdk8
docker run -d -p 8084:8080 —network ljx_network —name tomcat84 billygoo/tomcat8-jdk8

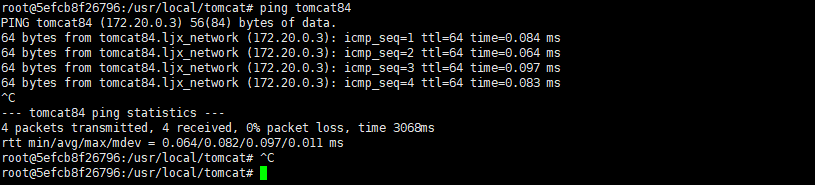

相互ping测试

结论

自定义网络本身就维护好了主机名和ip 的对应关系（ip 和域名都能通）
