iOS视频编辑从设计到实现-（3）框架设计 - 《iOS 面试技术专栏》

1、技术选型
2、框架设计
- 时间线：
- 轨道描述：

iOS视频编辑从设计到实现-（3）框架设计 - 图1
最初下载了几个比较好用的编辑软件体验，大都功能比较完善，体验下来发现分为两大模块

自定义编辑模式
模板编辑模式

自定义编辑模式，这里面包含的功能比较多，大部分的实现都能找到单独的例子，难点在于怎么把所有的这些功能组合起来，如何编辑，如何预览。

视频拼接
视频裁剪
视频排序
视频分割
视频旋转
视频变速
删除视频
调整画幅
调整音量
画中画
滤镜
视频转场
视频倒播
背景音乐
配乐
字幕
保存草稿
重做功能
导出视频

模板编辑模式，即为用户提供「模板视频」，用户只需要选择视频或者图片，便可创作出与「模板视频」有同样编辑特效的同款视频，实现「一键编辑」。

1、技术选型

在iOS平台上，能够实现上面的自定义编辑功能的技术有不少。比如AVFoundation、GPUImage、FFMPEG，本文主要基于AVFoundation来实现。

主要考虑的几个点：

1、使用AVFoundation可以很方便预览，使用AVPlayer来做编辑预览

2、使用AVFoundation性能有保障，后续做优化比较容易，接口比较完善，方便拓展

基础的编辑功能，比如拼接、排序、裁剪等等功能使用AVMutableComposition很容易就能实现。难么转场、滤镜、画中画这些怎么实现呢。使用AVMutableVideoComposition 可以指定视频的渲染尺寸、缩放比例、帧率等参数，转场动画可以通过添加AVVideoCompositionLayerInstruction指令实现。滤镜功能得针对每一帧视频来做处理，这里我使用AVVideoCompositing来处理。我们可以获取到每一帧的图片，在有多条轨道的时候，还能同时获取多个轨道的帧图片，我们可以在这做转场，滤镜，画中画这些功能。

2、框架设计

视频编辑主要分为以下几个模块

资源缓存（缓存当前视频编辑的资源，包括视频路径，图片、音乐、录音、视频帧图片）
编辑描述（对视频编辑操作的描述，可以导出为JSON文件，也可以从JSON文件还原到编辑状态）
预览构建（构建视频预览、处理编辑描述形成能够播放的视频资源）
视频预览（播放预览构建的资源）
导出构建（构建视频导出、处理编辑描述形成能够导出的视频资源）
UI

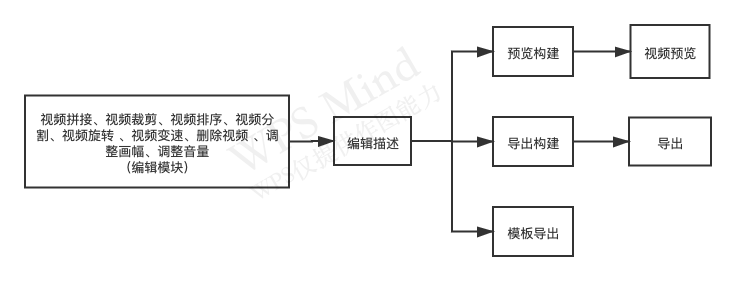

下图是整体的一个流程
iOS视频编辑从设计到实现-（3）框架设计 - 图2

在视频编辑的时候，每次编辑都是对编辑描述模块的一个修改，后续所有的预览和导出都依赖于对编辑描述的解析。从视频编辑描述我们可以生成用来播放和导出的资源组合（AVMutableComposition），那么我们怎么来描述视频编辑呢。

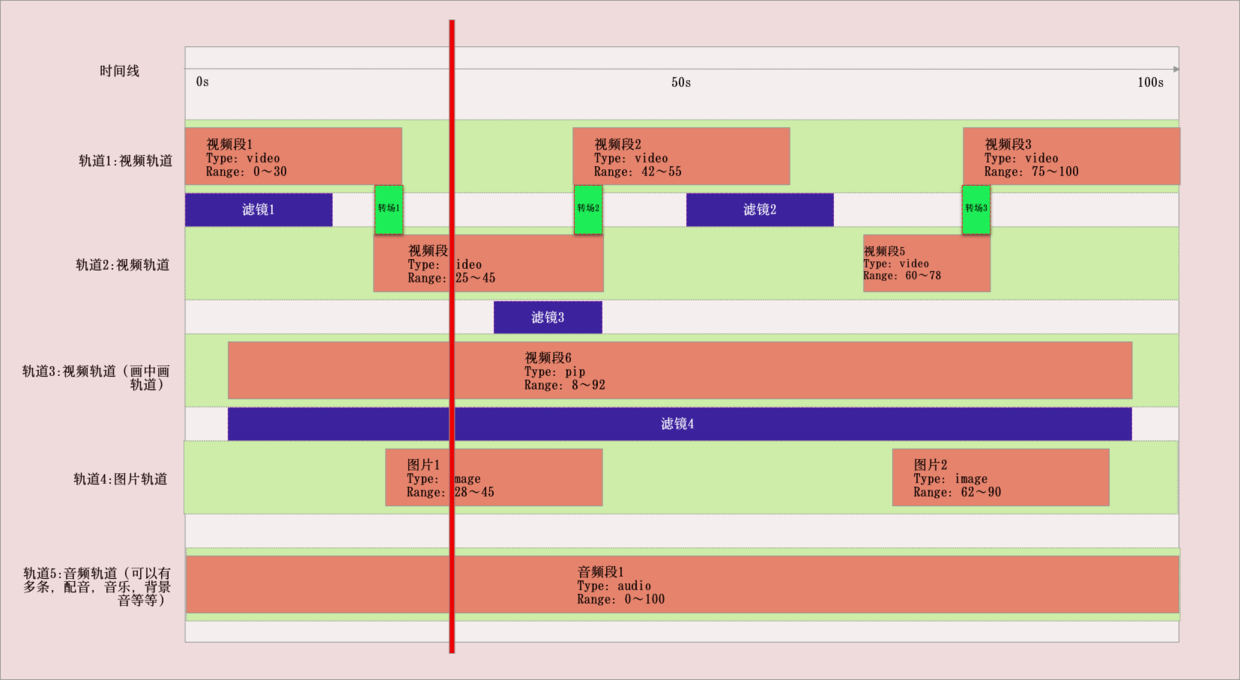

首先我们看下视频编辑之后的资源组合是怎么样的：

iOS视频编辑从设计到实现-（3）框架设计 - 图3

时间线 ：首先有个时间线的概念，我们所有的资源都是位于时间上的一段，每个资源都处于时间线上，所有操作也都是位于时间下上的一段时间。时间线的长度也就代表了最终视频合成的长度。
轨道：以时间线为坐标系的容器，容器内存放的是每个时间点需要的内容素材及编辑功能，可以分为视频轨道，音频轨道，画中画轨道、文字轨道

然后我们对上面图的编辑模型做描述

我们创建一个时间长度为100s的视频，拥有五条轨道，视频轨道包含转场描述、滤镜描述
视频轨道分两部分，一部分是基本视频，一部分是画中画视频
- 基础视频：包含5个视频段，分别位于两个视频轨道，类型都是video，所在位置分别为[0—30]、[42—55]、[75—100]、[25—45]、[60—78]
- 画中画：只包含一个视频段，类型是pip，所在位置是[8—92]
图片轨道：包含两个图片，类型是image，位置为：[28—45]、[62—90]
音频轨道：实例中只包含一条视频轨道，一个视频段，位置为[0—100]，实际中可以跟视频一样有多条轨道，多个视频段
转场、滤镜描述：在这里也可以把转场滤镜当作完整的轨道，拥有类型和位置描述，跟视频段一样

有了上述的描述，我们可以将描述转换为相应的代码：

时间线：

我们创建一个时间线的描述类：FXTimelineDescribe，它将拥有下面这些属性，用来存放各个轨道描述文件

CMTime duration; //时间线总时长
NSMutableArray<FXVideoDescribe *> *videoArray;      //视频轨道视频段描述数组
NSMutableArray<FXPIPVideoDescribe *> *pipVideoArray;   //画中画
NSMutableArray<FXAudioDescribe *> *audioArray;   //音频（视频资源中自带的音频）
NSMutableArray<FXTransitionDescribe *> *transitionArray;  //转场描述
NSMutableArray<FXMusicDescribe *>*musicArray;   //音乐描述
NSMutableArray *filterArray;   //滤镜描述
NSMutableArray *titleArray;   //字幕描述
NSMutableArray *overlayArray;   //水印描述

轨道描述：

根据类型不同，我们创建不同类型的轨道描述:

typedef NS_ENUM(NSUInteger, FXDescribeType) {
    FXDescribeTypeNone,
    FXDescribeTypeVideo,    //视频
    FXDescribeTypeAudio,    //音频
    FXDescribeTypeTransition,    //转场
    FXDescribeTypeTitle,    //字幕
    FXDescribeTypePip,      //画中画
    FXDescribeTypeMusic,    //音乐
    FXDescribeTypeRecord    //配音
};

然后抽出轨道描述相同的部分作为轨道内容描述的基类：FXDescribe

@interface FXDescribe : NSObject
@property (nonatomic, assign) CMTime startTime;    //开始时间
@property (nonatomic, assign) CMTime duration;     //持续时间
@property (nonatomic, assign) CMTimeRange sourceRange;    //在源资源中的位置
@property (nonatomic, assign) CGFloat scale;    //变速的倍速
@property (nonatomic, assign) FXDescribeType desType;    //类型
- (NSDictionary *)objectDictionary;
- (void)setObjectWithDic:(NSDictionary *)dic;
@end

其中添加了一个sourceRange属性，用来描述当前资源在源资源中的位置，比如视频段截取自某一个视频的一部分。

其中有两个方法需要子类重写的

1、(NSDictionary )objectDictionary; 2、(void)setObjectWithDic:(NSDictionary )dic;

1、(NSDictionary *)objectDictionary;

用来将描述转换为字典，后续组合起来转换为描述JSON，子类需要重写这个方法，然后将子类新增的属性也添加进来

2、(void)setObjectWithDic:(NSDictionary *)dic

这部分相当于数模转换，在这里没有使用自动数模转化（比如用YYModel），因为要处理一些比较特殊的数据，还有部分资源的查找。

接下来我们看下视频轨道的视频段是怎么描述的：

我们创建FXVideoDescribe，继承自：FXDescribe，我们需要添加视频特有的一些描述属性

@property (nonatomic, assign) NSInteger videoIndex;         //视频段编号，后续用来做视频排序
@property (nonatomic, assign) BOOL reverse;               //视频反转
@property (nonatomic, readonly) FXRotation rotate;        //视频旋转，支持90、180、270度的旋转
@property (nonatomic, strong) FXVideoItem *videoItem;      //视频资源，包含真实的视频音频轨道，帧缩略图资源等
@property (nonatomic, assign) BOOL mute;    //是否静音

跟视频段描述相似，其他类型的描述添加各自需要的属性。

最终把时间线转换为字典：（我们添加两段视频，添加一个转场特效，然后将第一个视频分割为两段）我们来看下生成的描述字典

{
    audioTrack =     (
    );
    defaultNaturalSizeHeight = 1080;
    defaultNaturalSizeWidth = 608;
    duration = "30.182";
    lengthTimeScale = 30;
    mainVideoVolume = 100;
    pipVideoVolume = 100;
    transitionTrack =     (
                {
            backVideoIndex = 1;
            desType = 3;
            duration = 2;
            preVideoIndex = 0;
            scale = 1;
            sourceRangeDuration = nan;
            sourceRangeStart = nan;
            startTime = 0;
            transType = 1;
        }
    );
    videoTrack =     (
                {
            desType = 1;
            duration = "5.471666666666667";
            filterType = 2;
            mute = 0;
            reverse = 0;
            rotate = 0;
            scale = 1;
            sourceRangeDuration = "5.471666666666667";
            sourceRangeStart = 0;
            startTime = 0;
            videoIndex = 0;
            videoItem = "file:///var/mobile/Media/PhotoData/CPLAssets/group115/480C781E-4B41-48A3-B367-484F5C693464.MP4";
        },
                {
            desType = 1;
            duration = "8.389333333333333";
            filterType = 2;
            mute = 0;
            reverse = 0;
            rotate = 0;
            scale = 1;
            sourceRangeDuration = "8.389333333333333";
            sourceRangeStart = "5.471666666666667";
            startTime = "3.471666666666667";
            videoIndex = 1;
            videoItem = "file:///var/mobile/Media/PhotoData/CPLAssets/group115/480C781E-4B41-48A3-B367-484F5C693464.MP4";
        },
                {
            desType = 1;
            duration = "18.321";
            filterType = 2;
            mute = 0;
            reverse = 0;
            rotate = 0;
            scale = 1;
            sourceRangeDuration = "18.321";
            sourceRangeStart = 0;
            startTime = "11.861";
            videoIndex = 2;
            videoItem = "file:///var/mobile/Media/PhotoData/CPLAssets/group259/98D7CEA4-69EA-4EB8-924C-FB99DCDBBDD7.MP4";
        }
    );
}

转换为JSON 字符串：

{"pipVideoVolume":"100","mainVideoVolume":"100","transitionTrack":[{"scale":1,"desType":3,"backVideoIndex":"1","sourceRangeDuration":"nan","duration":"2","preVideoIndex":"0","startTime":"0","sourceRangeStart":"nan","transType":"1"}],"defaultNaturalSizeWidth":"608","duration":"30.182","audioTrack":[],"lengthTimeScale":"30","videoTrack":[{"scale":1,"reverse":"0","rotate":"0","desType":1,"sourceRangeStart":"0","sourceRangeDuration":"5.471666666666667","filterType":"2","videoIndex":"0","videoItem":"file:\/\/\/var\/mobile\/Media\/PhotoData\/CPLAssets\/group115\/480C781E-4B41-48A3-B367-484F5C693464.MP4","duration":"5.471666666666667","mute":"0","startTime":"0"},{"scale":1,"reverse":"0","rotate":"0","desType":1,"sourceRangeStart":"5.471666666666667","sourceRangeDuration":"8.389333333333333","filterType":"2","videoIndex":"1","videoItem":"file:\/\/\/var\/mobile\/Media\/PhotoData\/CPLAssets\/group115\/480C781E-4B41-48A3-B367-484F5C693464.MP4","duration":"8.389333333333333","mute":"0","startTime":"3.471666666666667"},{"scale":1,"reverse":"0","rotate":"0","desType":1,"sourceRangeStart":"0","sourceRangeDuration":"18.321","filterType":"2","videoIndex":"2","videoItem":"file:\/\/\/var\/mobile\/Media\/PhotoData\/CPLAssets\/group259\/98D7CEA4-69EA-4EB8-924C-FB99DCDBBDD7.MP4","duration":"18.321","mute":"0","startTime":"11.861"}],"defaultNaturalSizeHeight":"1080"}

至此我们的视频编辑描述部分就完成了，我们可以根据描述文件反推会相应的描述模型。因此，我们可以将每次修改之后的描述JSON文件存储起来，作为修改的一个状态，用来做撤销和重做操作（也可以使用NSUndoManager来实现撤销重做，但是相对来说比较复杂一点）。

有了编辑描述之后，我们就可以根据编辑描述来构建UI，构建播放、导出模块。最终的结构如下图

iOS视频编辑从设计到实现-（3）框架设计 - 图4
