iOS开发 · iOS音视频开发 - ARKit教学：学习如何在实境加入一个虚拟3D物件

拥有一个很棒的视觉感受可以让你的App有独特的个化风格，在这个教学中，我们将会了解一个创造3D物件工具，与相关线上资源可以支援SceneKit格式的3D物件，最重要的是，学习如何使用SceneKit建立一个基本简易的ARKit App。

事不宜迟，那我们先来试著在实境加入一些3D物件，我想应该会很有趣，我希望你将可以享受本篇教学，也感谢你分享本篇教学给予其他人了解。

当我们开始前，开发者还是需要一些基本知识，当然我们需要从之前的ARKit教学得到一些基础知识，如果你是第一次碰触ARKit，建议请先参考ARKit教学，来了解如何建立如何应用SceneKit来建立一个简易的ARkit。

作为一个开发者，有一个学习的氛围跟一个交流圈子特别重要，这是一个我的iOS交流群：1012951431，不管你是大牛还是小白都欢迎入驻 ，分享BAT,阿里面试题、面试经验，讨论技术， 大家一起交流学习成长！

你将会学习到的功能

好的！我们将会一起学习到很多功能，以下项目将是本教学会教给你的，包含：

• 简单介绍3D物件的工具与资源
• 如何实现一个单节点的3D物件
• 如何加入一个基本亮度
• 如何实现一个多节点的3D物件

如何建立或找到一个3D物件

要如何来建立或找到一个3D物件呢？请随著脚步来看看我们如何建立或找到相关资源。

建立3D物件工具

首先，你可以使用某些3D物件建立工具，来帮助你从无到有，建立属于你的3D模型，或是，你也可以使用这些工具组已有的3D模型，并能支援SceneKit的档案格式，我们等会会遇到更多的有关SceneKit支援格式的问题，如果你有计画建立属于你自己的3D物件，你可以参考下列这些工具：

• Blender
• SketchUp
• Autodesk 3ds Max

3D物件相关线上资源

除了建立你自己的3D物件外，你也许会使用一些需能立即选用或得付费的3D模型放在你的ARKit App中，这儿有些线上资源应该对你有些帮助：

• SketchFab
• TurboSquid
• Block

可支援SceneKit格式

我们会使用SceneKit来建立ARKit App。为了能在ARKit App上读取3D物件，理所当然地，你的3D物件档案格式必须支援SceneKit，这样Xocde才能读懂你的物件。

SceneKit需在能支援的格式下才能读取场景内容，或是能支援NSData物件的档案

Apple官方说明

在本篇教学中，我们将会使用SceneKit Scene (.scn) 和Digital Asset Exchange (.dae)档案支援格式在SceneKit上。

从范例专案开始

首先，请先下载范例专案，我已建立这个App的基本架构并加入两个3D档案，所以我们更可以专注在ARkit的开发，一旦下载后，请打开Xcode，并先执行测试一下。

你应该可以在你的iOS装置和下图一样的画面：

请点选OK，你应该能够看到你自己的相机画面，下面就是当我用我的相机看到正在Apple store编写程式的画面：

实现一个单节点的3D物件

太棒了！是时候来添加一个单节点的3D物件到我们的ARSCNView，插入下列方法到ViewController的类别中：

func addPaperPlane(x: Float = 0, y: Float = 0, z: Float = -0.5) {
    guard let paperPlaneScene = SCNScene(named: "paperPlane.scn"), let paperPlaneNode = paperPlaneScene.rootNode.childNode(withName: "paperPlane", recursively: true) else { return }
    paperPlaneNode.position = SCNVector3(x, y, z)
    sceneView.scene.rootNode.addChildNode(paperPlaneNode)
}

在上述的程式码中，我们利用guard let语法来安全执行来初始化以一个paperPlane.scn的SCNScene物件，这个档案已先行建立在我给的范例开发程式中。

接著，我们同样在guard let下执行初始化以paperPlane节点的SCNNode物件，我们也将recursively参数设为true，recursively的参数决定SceneKit是否要用前序搜寻法来找到子节点支干。

所有场景的内容 – 包含节点、地理资讯与他们的素材、亮度、相机与其他相关物件都依序层级放在一个根节点内。

-Apple官方文件

一但这个节点初始化，我们来设定paperPlaneNode的方位，宣告x、y与z，初始方位设定皆为0，表示这个方位会放在和一开始父节点同样的座标位置上，所以我会将z设为-0,5，代表此物件会在相机镜头的前方。

再来，我们将paperPlaneNode加到sceneView的rootNode，也就是根节点上。

现在在viewDidLoad()方法内来呼叫addPaperPlane(x:y:z:)这个方法：

override func viewDidLoad() {
    super.viewDidLoad()
    addPaperPlane()
}

建立并执行在你的装置上，你将会看到一个白色的纸飞机！

此时，你会发现这个纸飞机有点看不清楚的感觉，这是因为缺少了亮度与阴影，在真实世界中，所有的事物都会有亮度与阴影组成，有了亮度与阴影，也造就了3D物件的视觉感受。

如果你从3D物件档案夹打开paperPlane.scn，你可以看见纸飞机是全白色的，所以它自然就没有很明显的视觉深度。

所以来加点亮度在我们的纸飞机上吧！

加入基本亮度

其实加入亮度的方式不只一种，这个专案中，我们将使用打开自动亮度模式与自动亮度提升。

所以在ViewController的类别内，加入下列方法：

func configureLighting() {
    sceneView.autoenablesDefaultLighting = true
    sceneView.automaticallyUpdatesLighting = true
}

酷！我们刚做了：

• 一个configureLighting()的方法
• 在这个方法内，我们将sceneView的属性autoenablesDefaultLighting设定为true，如果autoenablesDefaultLighting设定为true，SceneKit将自动地增加亮度到这个场景中，技术上而言，SceneKit会感知所使用的场景没有亮度或是仅有些自有周围亮度时，将会开启全向光源。
• 下一步，我们将sceneView的属性automaticallyUpdatesLighting设定为true，如果将automaticallyUpdatesLighting设定为true，这个属性会自动从相机场景感知计算所需要的光度，若你想要自己控制亮度，你就得将此属性设为false。

现在我们把configureLighting()的方法嵌入viewDidLoad的方法内：

override func viewDidLoad() {
    super.viewDidLoad()
    configureLighting()
    addPaperPlane()
}

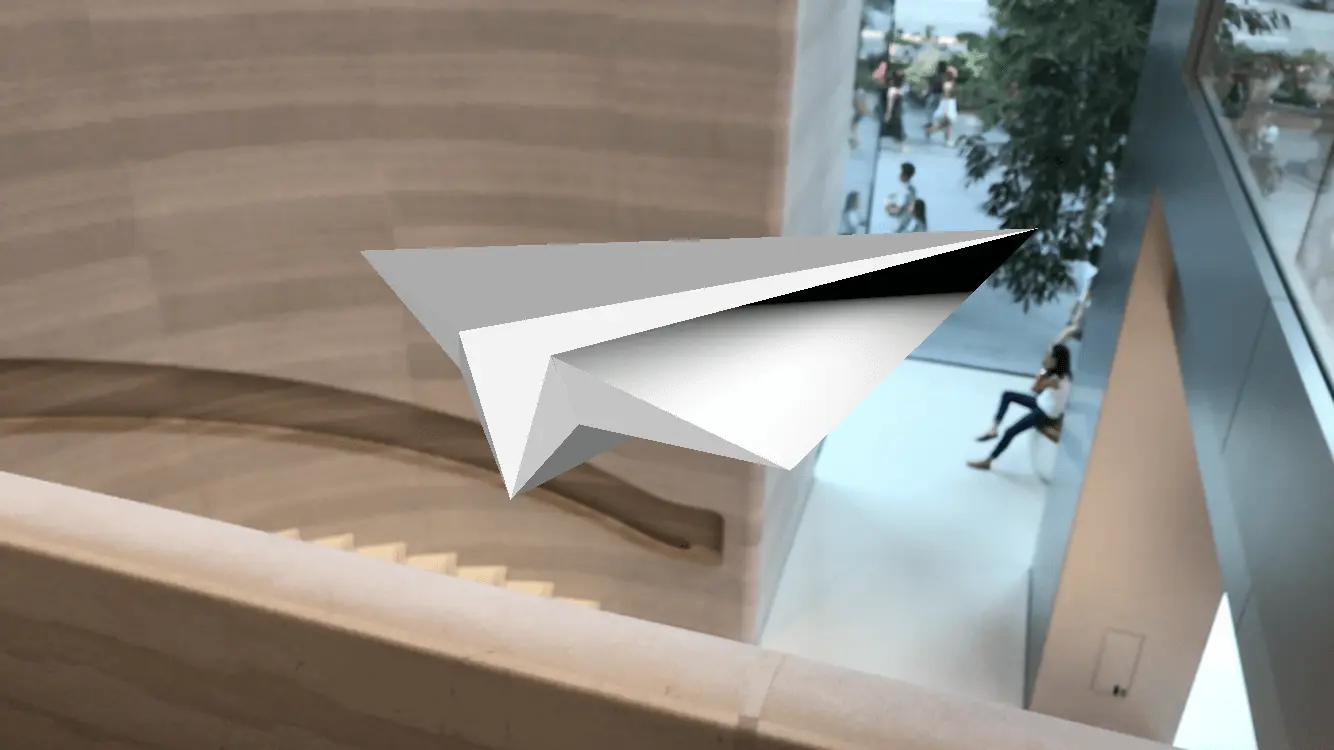

好极了！再次在你的装置上建置与执行专案，你应该可以看见一个具有美丽的曲线、造型与明显边界的纸飞机了！

此刻先静下心来，来爱上这个具有美丽的曲线、造型与明显边界的纸飞机吧。

实现多节点的3D物件

有些3D物件档案是含有多节点(Multiple Node)的特性，在这样的情境下，来看看我们如何加入一个具多节点的3D物件在我们的ARSCNView。

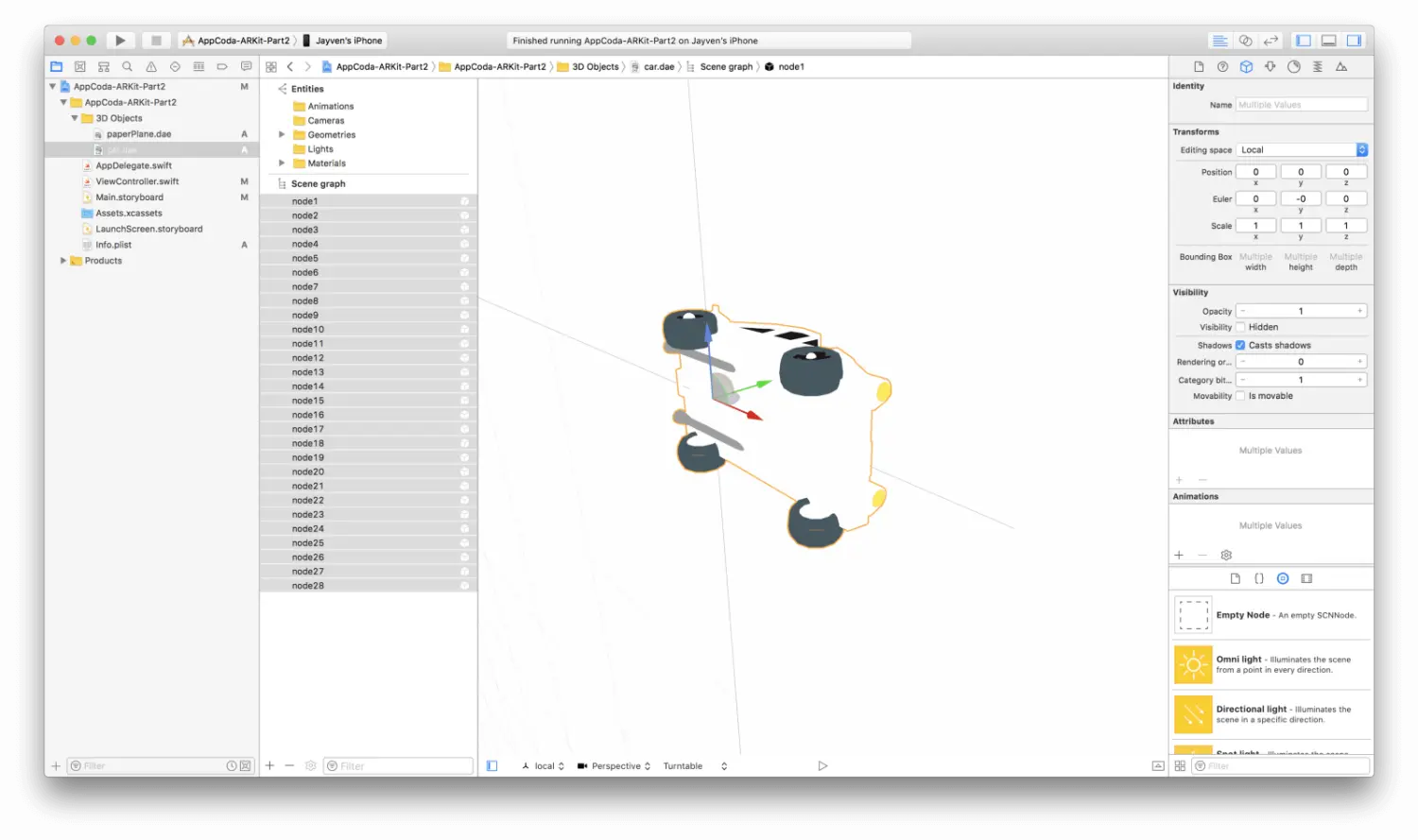

在3D物件档案夹内，有个car.dae的档案，如果你点击这个档案，你会在Xcode Scene Editor打开这个档案，你可以全部点选这个3D car物件的所有节点。

好的！现在请打开ViewController.swift，插入下列的程式码在addPaperPlane(x:y:z:)的方法下：

func addCar(x: Float = 0, y: Float = 0, z: Float = -0.5) {
    guard let carScene = SCNScene(named: "car.dae") else { return }
    let carNode = SCNNode()
    let carSceneChildNodes = carScene.rootNode.childNodes
    for childNode in carSceneChildNodes {
        carNode.addChildNode(childNode)
    }
    carNode.position = SCNVector3(x, y, z)
    carNode.scale = SCNVector3(0.5, 0.5, 0.5)
    sceneView.scene.rootNode.addChildNode(carNode)
}

在上述程式码中，我们做了：

• 首先，我们建立一个以car.dae档案的SCNScene物件，并使用guard let安全语法描述，然后我们初始化一个SCNNode物件，叫做carNode。
• 接著，我们先设定一个carSceneChildNodes的变数来储存所有在carScene根节点下的子节点，过来，我们搜寻并加入carScene下所有的子节点，并加到carNode的子节点。
• 然后，我们设定CarNode的方位，CarNode的x、y和z资讯，将由addCar的宣告变数设定，然后我们设定缩放比例，皆为0.5。
• 最后我们将CarNode加入在SceneView的根节点。

现在先注解原有的addPaperPlane()方法，并加入addCar()方法于viewDidLoad()方法内：

override func viewDidLoad() {
    super.viewDidLoad()
    configureLighting()
    //addPaperPlane()
    addCar()
}

再次建置并执行你的专案，你将会在你面前看到一台能漂浮在空中的车。

总结

恭喜你，能和我一起完成这个专案，希望你会喜欢这个专案。

为了能参考你做的功能是否有和我一样，你也可以从GitHub下载完整专案。
