一、HDFS架构图和读写流程【十分熟悉】

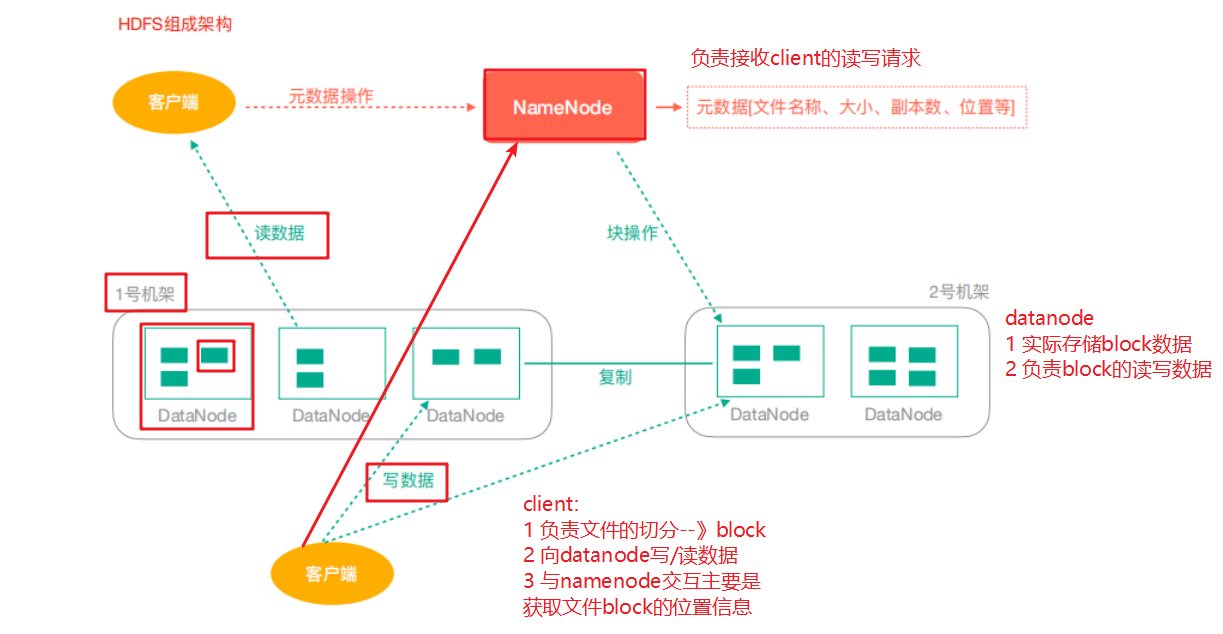

1.HDFS系统架构


  • NameNode(nn):Hdfs集群的管理者，Master

    • 维护管理Hdfs的名称空间（NameSpace）
    • 维护副本策略
    • 记录文件块（Block）的映射信息
    • 负责处理客户端读写请求

  • DataNode:NameNode下达命令，DataNode执行实际操作，Slave。

    • 保存实际的数据块
    • 负责数据块的读写

  • Client:客户端

    • 上传文件到HDFS的时候，Client负责将文件切分成Block,然后进行上传
    • 与NameNode交互，获取文件的位置信息
    • 与DataNode交互，读取或写入文件
    • Client可以使用一些命令来管理HDFS或者访问HDFS

2.HDFS读写数据流程

读数据流程

请求—查询—选择—传输—接收

  1. 客户端通过Distributed FileSystem向NameNode请求下载文件，NameNode通过查询元数据，找到文件块所在的DataNode地址。
  2. 挑选一台DataNode（就近原则，然后随机）服务器，请求读取数据
  3. DataNode开始传输数据给客户端（从磁盘里面读取数据输入流，以Packet为单位来做校验）
  4. 客户端以Packet为单位接收，先在本地缓存，然后写入目标文件


写数据流程

【客户端—NameNode交互】

  • 请求是否可以上传
  • 请求datanode信息
  1. 客户端通过Distributed FileSystem模块向NameNode请求上传文件，NameNode检查目标文件是否已存在，父目录是否存在
  2. NameNode响应是否可以上传
  3. 客户端请求上传第一个 Block块，需要得到DataNode信息
  4. NameNode返回3个DataNode节点信息，分别为dn1、dn2、dn3

【客户端—DateNode交互】

  1. 客户端通过FSDataOutputStream模块请求dn1上传数据，dn1收到请求会继续调用dn2，然后dn2调用dn3，将这个通信管道建立完成
  2. dn1、dn2、dn3逐级应答客户端
  3. 客户端开始往dn1上传第一个Block（先从磁盘读取数据放到一个本地内存缓存），以Packet为单位，dn1收到一个Packet就会传给dn2，dn2传给dn3；dn1每传一个packet会放入一个确认队列等待确认
  4. 当一个Block传输完成之后，客户端再次请求NameNode上传第二个Block的服务器。（重复执行3-7步）


读写数据流程总结

读数据

  • 请求NN,得到数据所在地址
  • 就近访问DN，请求读取

  • 数据传输

    写数据

  • 请求NN批准，想要上传文件（我可以上传吗？）

  • 请求存储位置（我该存哪？），NN返回DN相应信息
  • 建立逐级通信管道dn1->dn2->dn3，DN逐级响应
  • 逐级在管道内传输数据包

二、NN与2NN

1.元数据管理

流程：

  • 第一阶段：NameNode启动
    • 第一次启动NameNode格式化后，创建Fsimage和Edits文件。如果不是第一次启动，直接加载编辑日志和镜像文件到内存 。
    • 客户端对元数据进行增删改的请求
    • NameNode记录操作日志，更新滚动日志 （edits文件？）
    • NameNode在内存中对数据进行增删改
  • 第二阶段：Secondary NameNode工作
    • Secondary NameNode询问NameNode是否需要CheckPoint，直接带回NameNode是否执行检查点操作结果。
    • Secondary NameNode请求执行CheckPoint
    • NameNode滚动正在写的edits日志
    • 将滚动前的编辑日志和镜像文件拷贝到Secondary NameNode
    • Secondary NameNode加载编辑日志和镜像文件到内存，并合并
    • 生成新的镜像文件fsimage.checkpoint
    • 拷贝fsimage.checkpoint 到NameNode
    • NameNode将fsimage.chkpoint重新命名成fsimage


  • Edits文件 ：存储了客户端对HDFS文件系统所有的更新操作记录，Client对HDFS文件系统所有的更新操作都会被记录到Edits文件中（不包括查询操作）
  • Fsimage文件：是namenode中关于元数据的镜像，一般称为检查点，这里包含了HDFS文件系统所有目录以及文件相关信息（Block数量，副本数量，权限等信息）

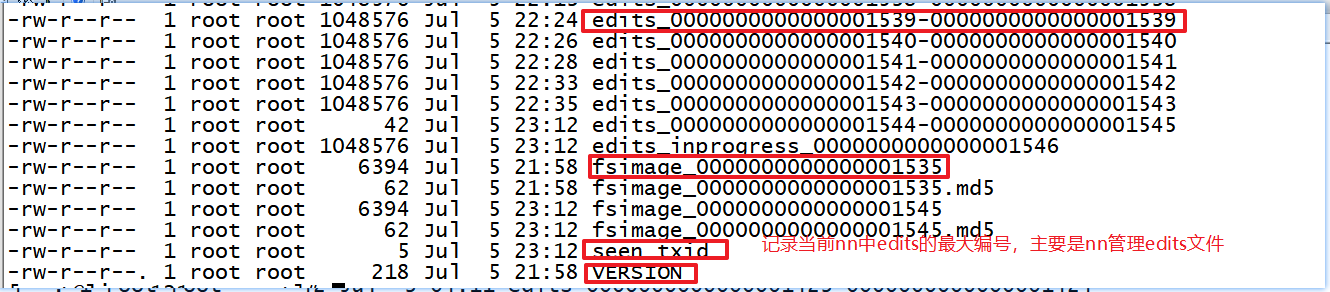

注意：fsimage后面的数组表示当前合并的edits文件的最大下标。
问题：

  1. NameNode如何管理和存储元数据？

内存+磁盘；NameNode内存+FsImage的文件（磁盘）

  1. nn启动时需要加载fsimage文件以及那些没有被2nn进行合并的edits文件，nn如何判断哪些edits已经
    被合并了呢？
    可以通过fsimage文件自身的编号来确定哪些已经被合并。
  2. checkpoint周期

定时/ edits文件满

2.NN故障处理

如果元数据出现丢失损坏如何恢复呢？
1. 将2NN的元数据拷贝到NN的节点下
此种方式会存在元数据的丢失。
2. 搭建HDFS的HA（高可用）集群，解决NN的单点故障问题！！
借助Zookeeper实现HA，一个Active的NameNode,一个是Standby的NameNode


三、HDFS安全模式

  • 安全模式是HDFS所处的一种特殊状态，在这种状态下，文件系统只接受读数据请求，而不接受删除、修改等变更请求。
  • 在NameNode主节点启动时，HDFS首先进入安全模式，DataNode在启动的时候会向NameNode汇报可用的block等状态，当整个系统达到安全标准时，HDFS自动离开安全模式。

  • 如果HDFS出于安全模式下，则文件block不能进行任何的副本复制操作，因此达到最小的副本数量要求是基于DataNode启动时的状态来判定的，启动时不会再做任何复制（从而达到最小副本数量要求），HDFS集群刚启动的时候，默认30S钟的时间是出于安全期的，只有过了30S之后，集群脱离了安全期，然后才可以对集群进行操作。

    总结

  • 安全模式，只读

  • NN启动时，首先进入安全模式
  • 30s安全期

四、Hadoop归档技术

主要解决HDFS集群存在大量小文件的问题！！

  • Hadoop存档文件HAR文件，是一个更高效的文件存档工具，HAR文件是由一组文件通过archive工具创建而来，在减少了NameNode的内存使用的同时，可以对文件进行透明的访问，通俗来说就是HAR文件对NameNode来说是一个文件减少了内存的浪费，对于实际操作处理文件依然是一个一个独立的文件 。


五、Hadoop优化（高频面试题库）

  1. 输入小文件过多处理
    • 合并小文件：对小文件进行归档（Har）、自定义 Inputformat 将小文件存储成 SequenceFile 文件
    • 采用 ConbinFileInputFormat 来作为输入，解决输入端大量小文件场景。
  2. Map 阶段
    • 增大环形缓冲区大小。由 100m 扩大到 200m
    • 增大环形缓冲区溢写的比例。由 80%扩大到 90%
    • 减少对溢写文件的 merge 次数。（10 个文件，一次 20 个 merge）
    • 不影响实际业务的前提下，采用 Combiner 提前合并，减少 I/O。
  3. Reduce 阶段
    • 合理设置 Map 和 Reduce 数量：两个都不能设置太少，也不能设置太多。
      • 太少，会导致 Task 等待，延长处理时间；
      • 太多，会导致 Map、Reduce 任务间竞争资源，造成处理超时等错误。
    • 设置 Map、Reduce 共存
      • 调整 slowstart.completedmaps 参数，使 Map 运行到一定 程度后，Reduce 也开始运行，减少 Reduce 的等待时间。
    • 规避使用 Reduce，因为 Reduce 在用于连接数据集的时候将会产生大量的网络消 耗。
    • 增加每个 Reduce 去 Map 中拿数据的并行数
    • 集群性能可以的前提下，增大 Reduce 端存储数据内存的大小。
  4. IO 传输
    • 采用数据压缩的方式，减少网络 IO 的的时间。安装 Snappy 和 LZOP 压缩编码器。
    • 使用 SequenceFile 二进制文件
  5. 切片机制
    • 简单地按照文件的内容长度进行切片
    • 切片大小，默认等于 Block 大小（128m）
    • 切片时不考虑数据集整体，而是逐个针对每一个文件单独切片
  6. 压缩方式


六、Hadoop 解决数据倾斜方法

  1. 提前在 map 进行 combine，减少传输的数据量（应对一个mapper的通用处理）

在 Mapper 加上 combiner 相当于提前进行 reduce，即把一个 Mapper 中的相同 key 进行了聚合，减少 shuffle 过程中传输的数据量，以及 Reducer 端的计算量。

  1. 导致数据倾斜的 key 大量分布在不同的 mapper
    • 局部聚合加全局聚合。
      • 第一次在 map 阶段对那些导致了数据倾斜的 key 加上 1 到 n 的随机前缀，这样本来相同的 key 也会被分到多个 Reducer 中进行局部聚合，数量就会大大降低。
      • 第二次 mapreduce，去掉 key 的随机前缀，进行全局聚合。
    • 增加 Reducer，提升并行度
      • JobConf.setNumReduceTasks(int)
    • 实现自定义分区
      • 根据数据分布情况，自定义散列函数（默认是哈希分区），将 key 均匀分配到不同 Reducer

文件操作常用命令

Shell 命令行操作HDFS

/bin目录下，或者直接任意目录下？
hdfs dfs -操作

  • 显示目录信息

hdfs dfs -ls /

  • 在HDFS上创建目录

hdfs dfs -mkdir -p /lagou/bigdata

  • 显示文件内容

hdfs dfs -cat

  • 修改用户、用户组以及权限

hdfs dfs -chmod 修改权限
hdfs dfs -chown 修改用户组

  • 从HDFS的一个路径拷贝到HDFS的另一个路径

hdfs dfs -cp

  • 从HDFS下载文件到本地

-get

  • 从本地上传文件到HDFS

-put

  • 显示一个文件的末尾

-tail

  • 删除文件或文件夹

-rm

  • 删除空目录

-rmdir

  • 设置HDFS中文件的副本数量

-setrep

JAVA客户端IDEA

  • HDFS的API操作
  • I/O流操作HDFS
