关于数码管的基础知识
要把内容正确的显示在数码管上，首先要明确数码管的类型与段码结构。在CT107D单片机综合实训平台上使用的数码管是F3461BH。为什么要看这个型号呢？因为它能告诉你数码管的类型。倒数第2个字母是“B”，说明这个数码管是共阳类型的，如果该字母为“A”则为共阴类型。不同类型的数据管，其段码数组是截然不同的。

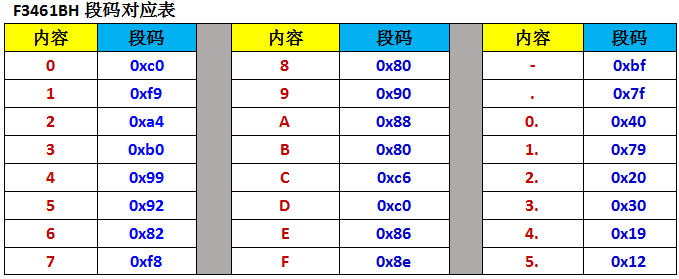

在明确数码管类型之后，就可以确定段码数组了，也就是显示内容所对应的值，例如，要在F3461BH上显示数值“7”，那么就要输出的数值为“0xf8”。怎么样才能得到这个段码数组呢？你可以从网上或其他参考资料上获取，也可以自己对于电路图或者测试段码得到。
2、数码管的电路连接
F3461BH是一个4位8段的数码管，其中a、b、c、d、e、f、g、dp引脚分别对应8个段码，该8个引脚通过74HC573锁存器与单片机的P0端口相连。另外有com1～com4四个公共控制脚，该应用为高电平则使能对应位的数码管。两个F3461BH一共有8个com控制引脚，也是通过74HC573锁存器与单片机的P0端口相连的。因此，在操控数码管显示的过程中也离不开74HC138译码器和74HC573锁存器
